雙輸入4.6A,雙輸出6A, 最新科技聚合物行動電源,開箱文..

abc472450
個人積分：6分
文章編號：49533861

6分

樓主

2014-04-08 2:53

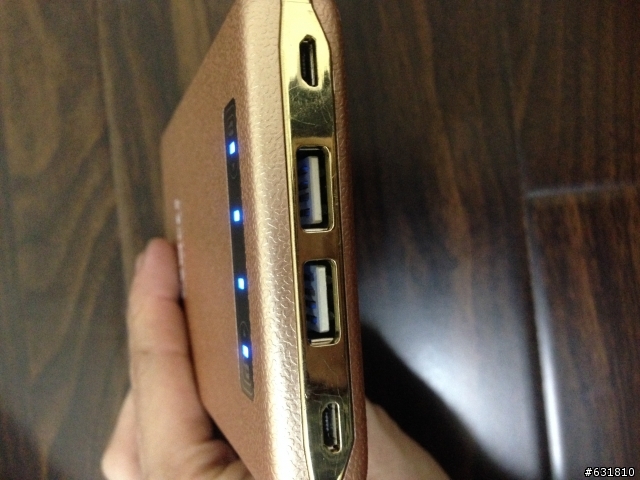

這是我在某大陸代工大廠,專門外銷日本做出來的新產品

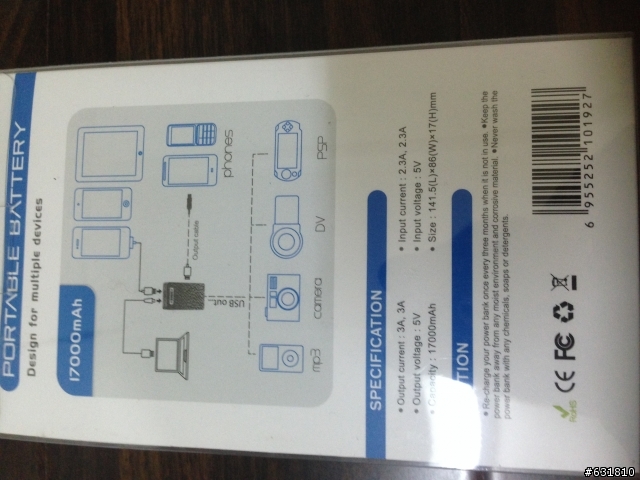

雙輸入..輸入高達4.6A..雙輸出高達6A

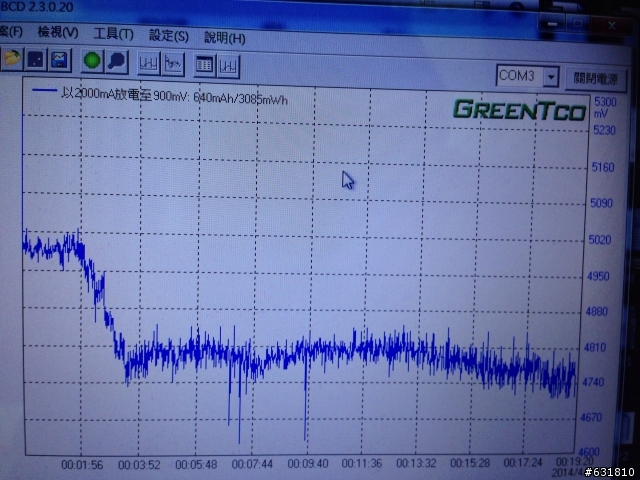

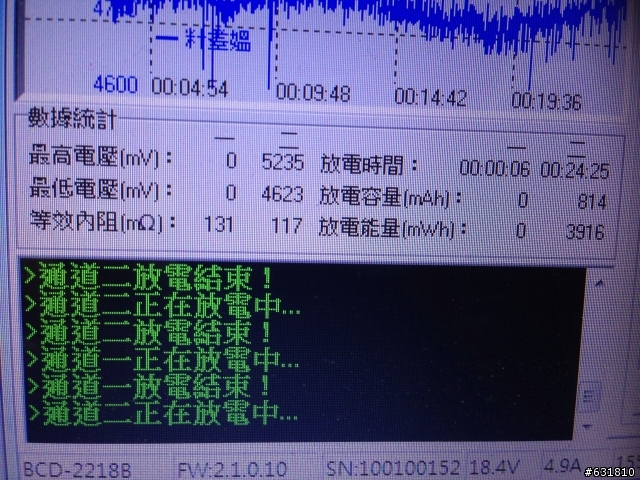

小弟利用BCD放電測試2A高達10666mAh容量
10666/17000=62.7%轉換率..

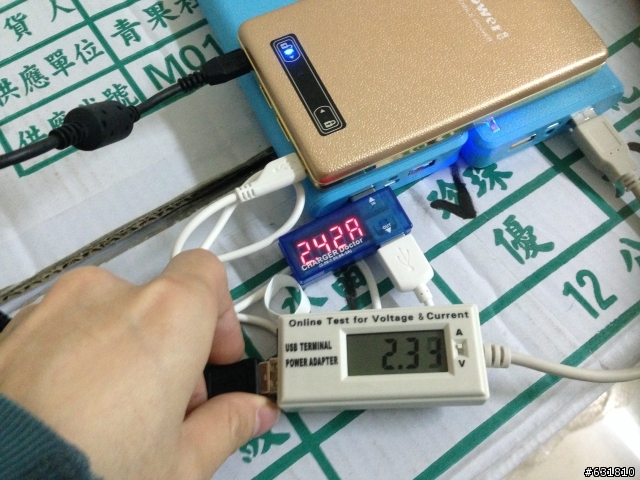

用2各足2.1充電器.只花7小時就充飽這顆電源

只花1500台幣太超值了...

雙輸入4.6A,雙輸出6A, 最新科技聚合物行動電源,開箱文..

2014-04-08 2:53 發佈

文章關鍵字科技聚合物行動電源開箱文 4.6

yytt7788

yytt7788
個人積分：12分
文章編號：49534282

12分

2樓

2014-04-08 6:44

2.1A*5V*2PCS*7HRS=147W
一點都不划算！！

abc472450 wrote:
這是我在某大陸代工大...(恕刪)

jerry_tai2001

jerry_tai2001
個人積分：560分
文章編號：49534702

560分

3樓

2014-04-08 8:10

要酸人家也把國中物理念好...
單位錯誤--147W 想表達的是很耗電還是很省電啊!

那麼你家的省電燈管27WX2支用7小時來算

套入天才算式

27W*2PCS*110V*7H=20790W 天才單位嘛!

------一點都不划算！！--那這省電燈管不就被你嫌到死

sake1901

sake1901
個人積分：400分
文章編號：49534927

400分

4樓

2014-04-08 8:37

可以請問一下為何還要再乘110嗎?

jerry_tai2001 wrote:
要酸人家也把國中物理念好...
單位錯誤--147W 想表達的是很耗電還是很省電啊!

那麼你家的省電燈管27WX2支用7小時來算

套入天才算式

27W*2PCS*110V*7H=20790W 天才單位嘛!

------一點都不划算！！--那這省電燈管不就被你嫌到死

abc472450

abc472450
個人積分：6分
文章編號：49535707

6分

樓主

2014-04-08 9:26

大大你這樣的算法，全部電源都不好。
行動電源是恆流輸入，不可能都在最高端充電速度。

abc472450

abc472450
個人積分：6分
文章編號：49535848

6分

樓主

2014-04-08 9:34

大大你這樣的算法，全部電源都不好。
行動電源是恆流輸入，不可能都在最高端充電速度。
目前沒一台足1萬7可充這速度，價格1500還聚合物。
轉換整機2a還62%以上,那比她爛價格又高不都是貴。
小米輸入2A就算用2A充電一樣還是要7小時以上。
價格應該是看全部，不是單方面
這位大大。W單位有問題...

給你去對岸買套件..來組裝電池成本來台灣也要750以上。
這點這個pcb+殼給你750元你還是找不到。
這價格整機買起來貴差不多200-300元是合理。
單pcb一定要看上200以上

ghosthk

ghosthk
個人積分：14分
文章編號：49551379

14分

7樓

2014-04-08 23:11

首先, 輸出電壓不同下不能單純比較mAh, 容量要看Wh (Voltage x Current在一小時的總和)

其次, 你用2A測放電時, 輸出電壓的壓降是不是有點大?才4.1V左右耶, 線材壓降太大會影響VxI的數值, 這樣測出來的Wh不準確.因此, 效率62%是算錯了.

如果輸出5V 2A時效率62%, 那浪費掉的功率就是6.12W, 發熱肯定大到不行.
相對Coolook約87%, 小米行動電源等超過九成的效率, 用起根本沒優勢.

搞定測量端壓降問題, 再測一次吧.

3.7V/17Ah鋰電池的容量大約是62.9Wh (鋰電標示的V跟Ah都是平均值, 直接乘起來就對)
如果你用2A放電時輸出端電壓能保持在5V, 那算起來是5V x 10.6Ah =53.3Wh

效率=53.3Wh/62.9Wh x 100% = 84.7%
這樣明顯比較靠譜.

abc472450

abc472450
個人積分：6分
文章編號：49553023

6分

樓主

2014-04-09 0:55

ghosthk wrote:
首先, 輸出電壓不同...(恕刪)

大大有疑問不懂想請教，壓降問題。
1a放電壓都會比較高，2a會壓降要如何處理？
線換22agw 還是換成18agw?

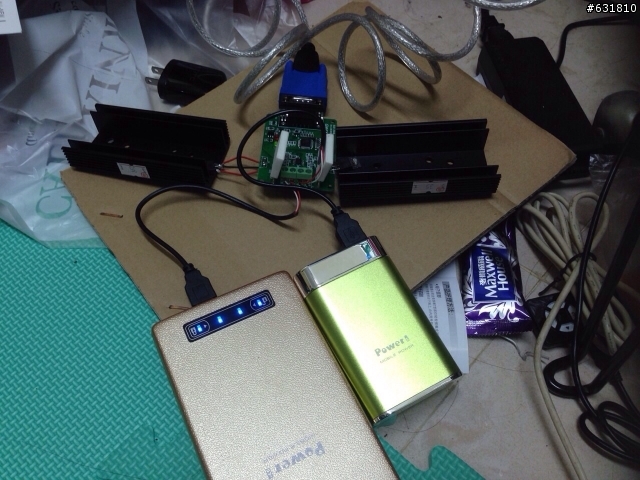

Bcd測試器。usb線太細嗎。還是散熱片太小

知道原因了 bcd線太細造成壓降
壓降問題處理好了。充保在放一次
謝謝大大幫忙

ghosthk

ghosthk
個人積分：14分
文章編號：49553559

14分

9樓

2014-04-09 2:00

abc472450 wrote:
大大有疑問不懂想請教...(恕刪)

沒用過BCD, 請問能否自己檢測一下, BCD的電壓檢測端在2A時是否只有4.1V.
如果確認過沒問題, 那1A的話電壓大約是多少?
如果1A有4.8V或以上, 那是電路負荷不了2A的輸出, 而且沒過載保護, 這很危險耶.(幸好證實壓降不在行動電源的輸出一方, 否則就慘了)

-----------------------------
BCD的設計大概是電壓和電流分開接的吧?
電流一端要用粗線, 而且絕對要跟電源檢測一端分開, 哪怕只有10cm都要分.
低電壓大電流下0.1歐的電阻都很明顯啊.
想想看, 測試2A電流, 0.1歐都能造成0.2V的壓降. 5V->4.8V, 已經足夠讓一堆設備, 如Coolook行動電源, LG G2等判定為輸出不足而減少充電電流了.
現在的設備都很聰明, 不會盲目向USB拉1A以上, 只有壓降跌幅夠低, 才會逐步把充電電流往上提.

abc472450

abc472450
個人積分：6分
文章編號：49553664

6分

樓主

2014-04-09 2:22

ghosthk wrote:
沒用過BCD, 請問...(恕刪)

把bcd 輸出usb線加粗了

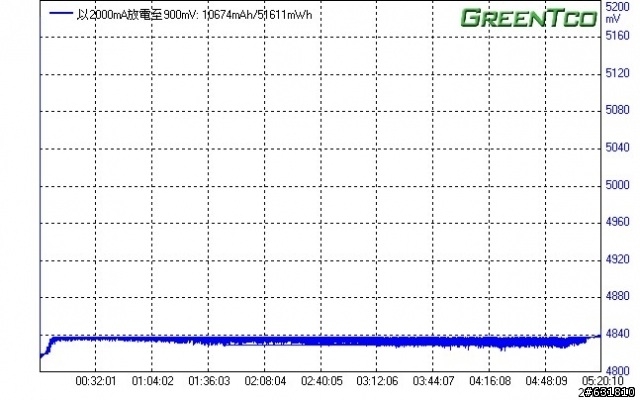

2a電壓便高了...電壓平均都4.8以上了

Bcd只有出usb線
