如圖 輸入100V~240V out 5V2A 一班手機建議1.5A以上 NOTE22.5A
不要使用線圈鐵芯式的變壓器,特性變壓頭很大,又很重且效率不好

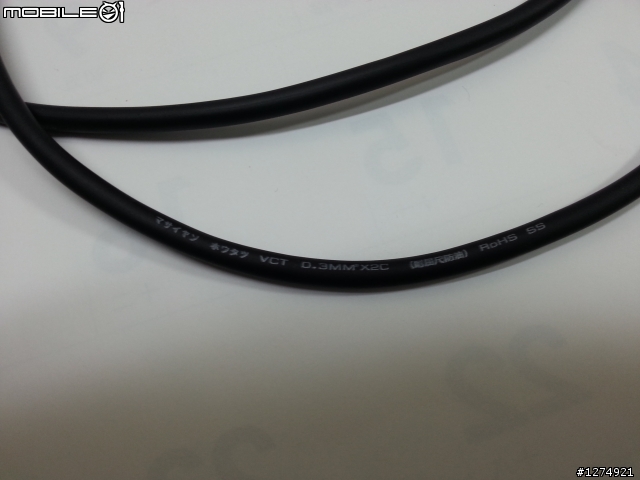

材料 10mm 熱收縮套,MICRO USB 公 帶殼三件組,VCT超軟電纜線 0.3MMX2C耐屈尺防油
焊接工具 電烙鐵 錫絲
採用
HAKKO FX-950 ,千住 0.8MM松香芯錫絲
1.好處 直接從壓壓器轉MICOR USB 阻抗低
2.成本低
MICRO USB 公 帶殼三件組 10元 ,足瓦5V2A變壓器約100元,比買一顆充電器還便宜,且不灌水
數據正極與數據負極必須短路,才能判定AC充電,發光二極體的腳或電阻的腳很適合用
通常要短路在MICRO USB 公,除非用0.3MMX4C,但是這樣沒有意義
數據正負一旦短路就不要拿來傳輸用了
