之前有POST過我的尿袋 Alpha & Beta 版
先回顧一下好了...
第一代
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-c34ac2d37f2dc60854ee93398a427a44.jpg)
看的出來很粗糙..用充電器當電池盒改的
基本上應該可以用才對,不過那時只是想試iPAQ充電,結果不能用....黯然放棄
第二代
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-c132dc820d9a0e688bb689e5bc927bdf.jpg)
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-938b35edd6a3eacae2aff41cc30daf57.jpg)
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-cbfd0742349f36294d4d88a83517a5a7.jpg)

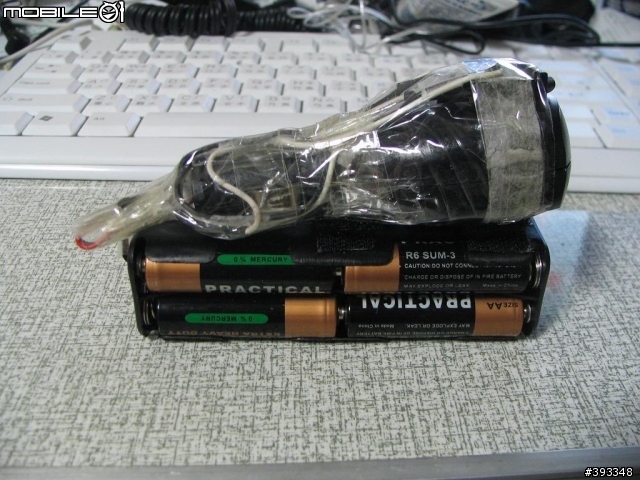

這個是車充轉USB改的,做起來還蠻容易的,就是學板上大大殺肉取
DC-to-DC電路. 可以吃 7~24v 轉到 5v, 限流1A, 不過我把保險絲拔掉,
用來充iPAQ, 看來可以到1.6A沒問題. 本來想要做到這樣就好了.
因為"曾經"可以充iPAQ的電了, 1.6A應該也夠用了. 不過後來發現要混著
碳鋅電池,才可以充...很怪...有大大建議用降壓IC自己做....就拼啦,反正
五天連假也沒有要出去....不過花的錢也沒比出去玩少多少...
先來看一張全部的傢伙吧~~~都是新買的...
(除了PDA)![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-63008c68dde9475323ba9c54137dba25.jpg)
還無聊買了一塊太陽能電池, 6v@25mA...還好不貴,140而已,勉強可以讓LED發亮
不過還是沒用.....
下面就是完成品啦
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-d2638eb87c3487633dc58cc0083163e6.jpg)
這個開關是LED燈的開關,那條線是要接電池盒的,當做標準接頭
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-ff1a8afb493505d7877ba0044a5ae9f8.jpg)
正面, 那三個大洞本來是留給車充的電容的,後來自己弄就沒用電容了
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-1111cca4191f039acd7eb485b165c600.jpg)
USB 輸出的開關
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-83fbfd0481e2778f964a23e6e79160a3.jpg)
尿袋的內容,左邊是2.5A的保險絲, AMS1085 那個就是降壓IC了. 中間的電組是30歐姆, 用來控制AMS的輸出電壓,這樣有5.17V. 右邊的電阻是60的..幫LED降降壓~~ LED 和 AMS1085 是併聯的.

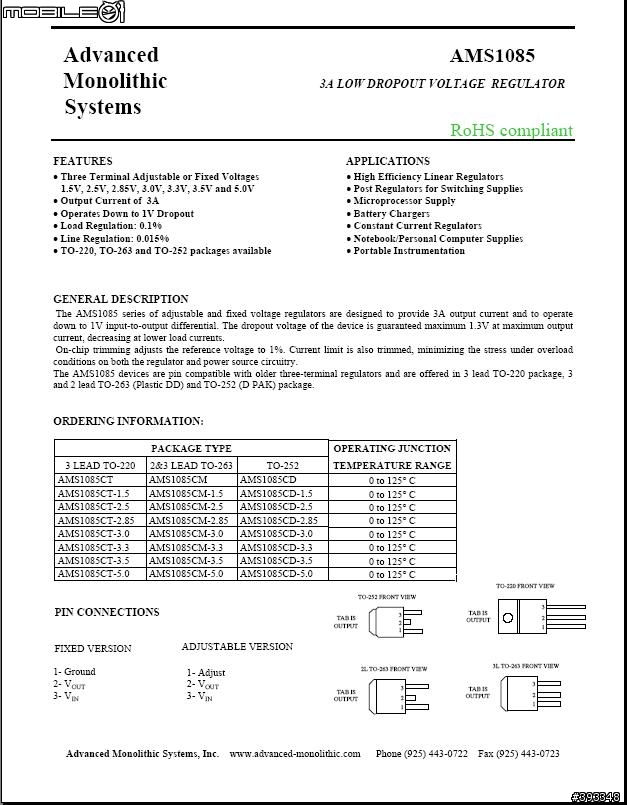

AMS1085的DataSheet
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-3a9db86215ca21c8f2418ae43f00e3e2.jpg)

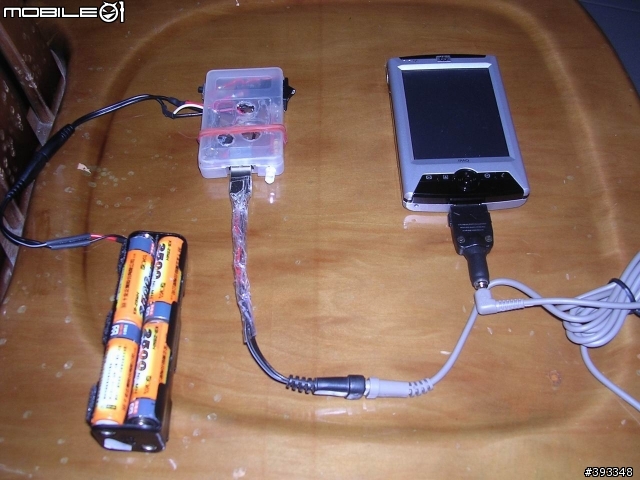

尿袋接iPAQ開LED燈
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-6f722266666a8768372783c449f9f7d2.jpg)
尿袋接其它的轉接頭,不過這個都還沒試過就是了
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-b7d3e5496a5eddff97d8f193555114d3.jpg)
殺肉的降壓電路(電容被我拆)
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-f599680f0762a671619bf74bb88fded1.jpg)

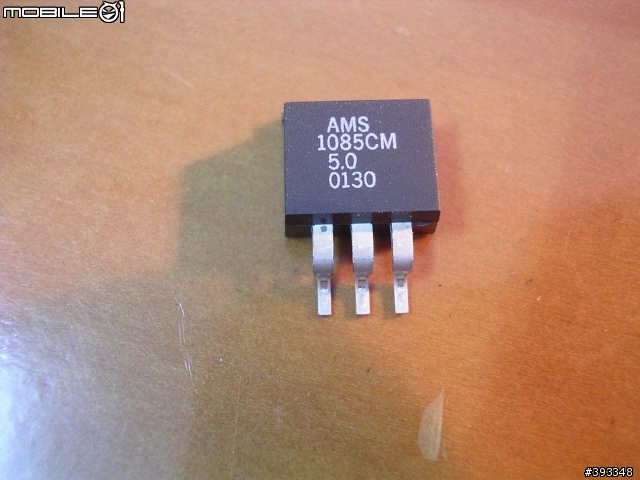

AMS1085的近照,這顆可以調輸出,不過盒子太小裝不下了,就沒再去加東西了
在台中電子街買的,一枚70元
![[YAPB] Yet another Piss Bag 又是尿袋啦...我的尿袋正式版 v1.0](http://attach.mobile01.com/attach/200610/mobile01-8352a4e356a01d2fae36e1e8c71e59e7.jpg)
就這樣啦~~過程太多天了,沒辦法寫出來,只能貼些照片.
不過iPAQ還是不能順利的充電,充到50%就會一直"AC充電,拔出"..
把電壓調成6v也沒用...
如果接一般的碳鋅電池就會好一點, 這部份我還搞不太懂
還請有經驗的大大指教一下
如果還有下一版的話
,再來加可調輸出電壓的開關, 再弄一個充電電池再裡面,這樣沒有外接電源的時後,也可以當手電筒了~~~
另外提一下好了, 這顆IC的Vin要 > 6.5v , 1.5v <=Vin - Vout <= 12v, 最大3A
有需要的可以參考一下
由於我不是做電子的, 大學上的電子電路也忘光啦...第一次弄這個,如果有錯誤還
請指正
