我想找輸入電壓範圍大的車充線

我用 ASUS A620 PDA, 不過因為是要給機車使用, 電壓常常會因為低於 12V
(通常只有 8~10V 左右)
PDA 會因此電壓不足無法充電, 請問各位大大哪邊可以買的到輸入電壓可以接受 6~12VDC, 輸出可以穩定輸出 5VDC 的車充線?
還有 A620 的輸入電流似乎需求非常高, 背面寫的是需要 2 安培電流...... 那已經等於一顆 24W 大燈的電流量了... 我每次去店家購買車充線的時候, 店員都只拿 IPAQ 36XX 的車充線而不是 A620 專屬的車充給我, 這樣可以承受這麼大的電流ㄇ?
2003-12-24 1:36 發佈
文章關鍵字 電壓範圍

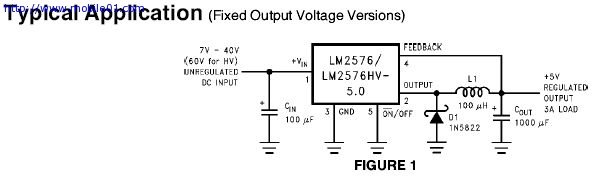

用LM2576-5穩壓IC自己作吧,輸入電壓7~40V,輸出電壓+5V,電流3A。
整個系統只需4個外接器件,整個電路無須調試,只要接法正確,即可正常工作。

100uF 50V鋁電解電容
1000uF 16V鋁電解電容
3A 40V 1N5822二極體
100μH電感
找一下電路圖......
那些長久以來享有諸多權利的人,忘了這是由許多人犧牲奉獻換來的。
因為想牽著 Awen 的手, Max 開始用左手開車...
感謝...MaxWu兄。
那些長久以來享有諸多權利的人,忘了這是由許多人犧牲奉獻換來的。
我只想說~~~

超讚, 我找這個找很久了, 太感謝了
這太棒了
真是太感謝

dw wrote:
感謝...MaxWu兄。


麥阿咧共....
能為 DW 兄盡點棉薄之力是應該的

其實很佩服對零件熟的人
每次問到一個功能
總是能說出幾個可以用到的零件
佩服佩服~~豐富的經驗值
因為想牽著 Awen 的手, Max 開始用左手開車...
請教大大們
我將這電路接上PDA充電後一小段時間
LM2576就變的很熱
我鎖上的散熱片有點燙人
這樣是否是正常的

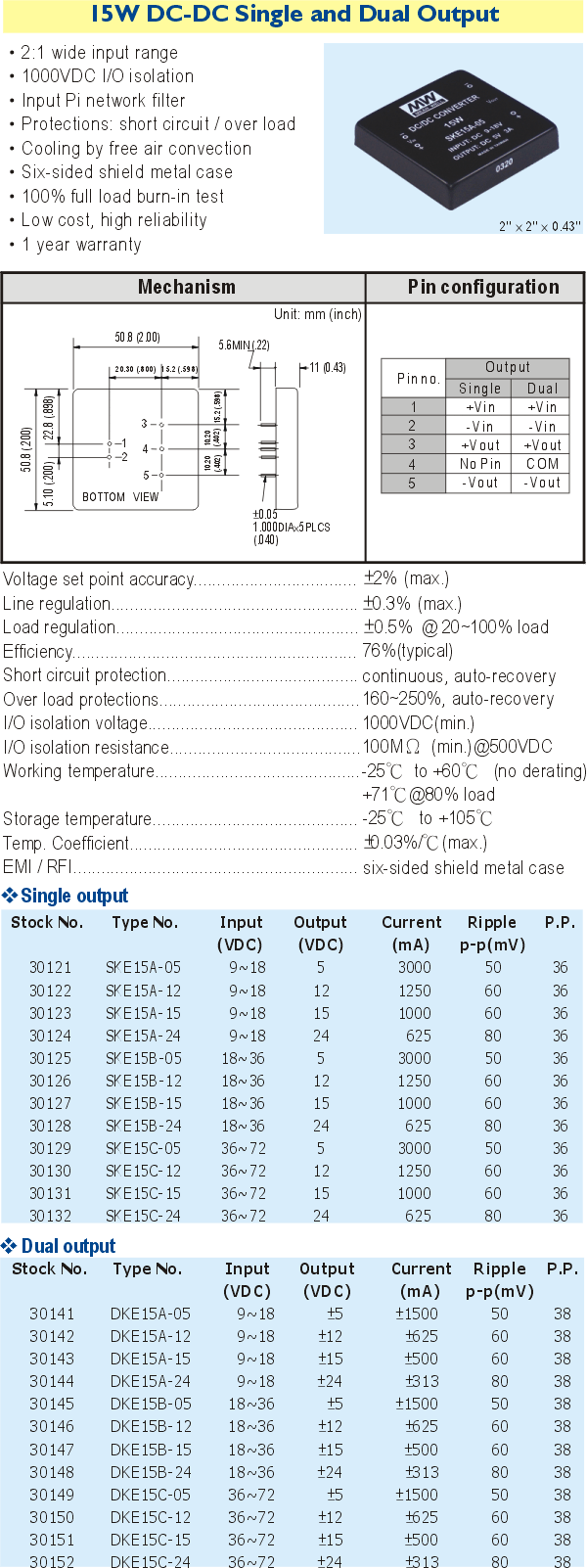

用 交換式變壓器可以改善發熱情形, 我用的速下面這一種
http://www.meanwell.com/

-- MassMutual 理財顧問/張文彥/0991238096 致富金鑰-分散風險,資產配置,長期投資
這IC看起來還蠻不賴的...轉換效率76%..

請問這顆IC好不好找呀...價位大概多少...

明天來台中電子街問問好了.....
