[分享]車用USB充電座及HTC車充解剖

版主DW大大及各位01的前輩們大家好！

小弟使用的是CHT-9000機種，一直有充電上的問題...

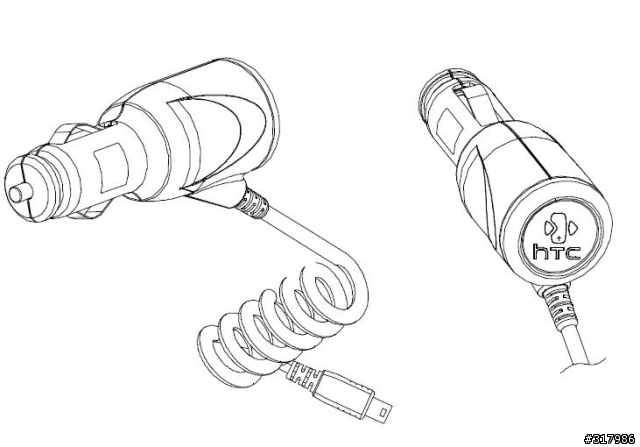

用一般市售點菸座轉USB車充(如圖1)或是1分2的座子(如圖2)只要螢幕背光打開就無法充電。
圖1

圖片來源： Mobile01 網站 (P.S. 非相同款式)
圖2

圖片來源： Mobile01 網站

上週小弟拜讀了DW大大的「改裝行動電話手機車充為eTrex/PDA車充」文章後，試著自行修改看看，結果並不理想，有待繼續努力...

照片如下：

這是拆開來之後的零件照：(表面粘著型的 R3、R4 已經被我蹂躪過了...)

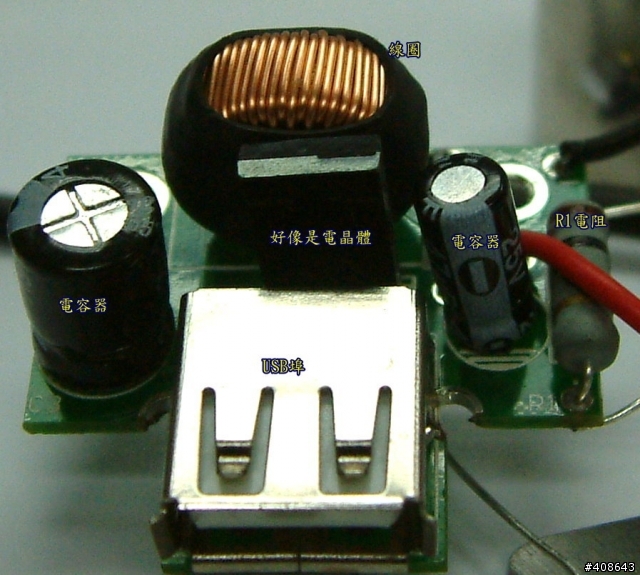

這是主要零件近照：

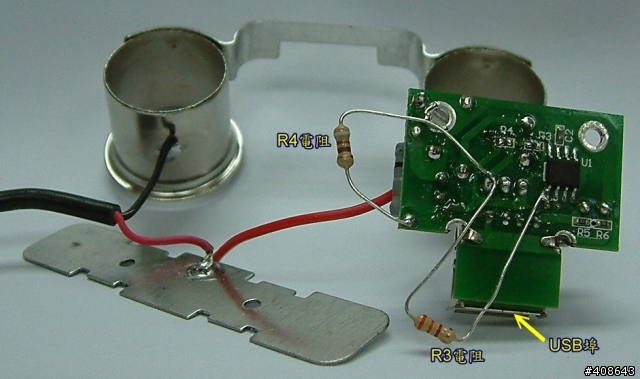

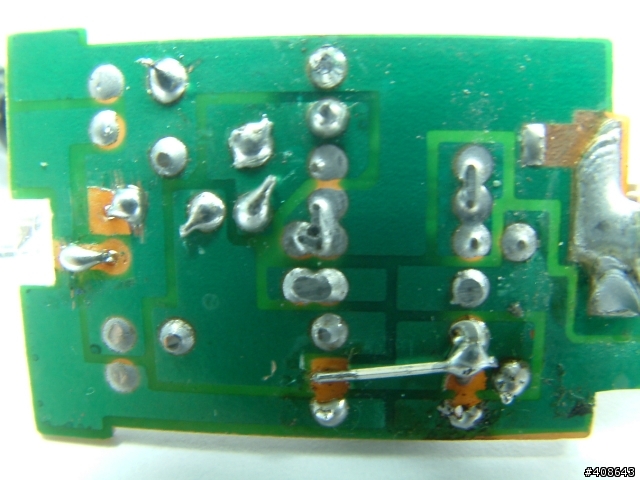

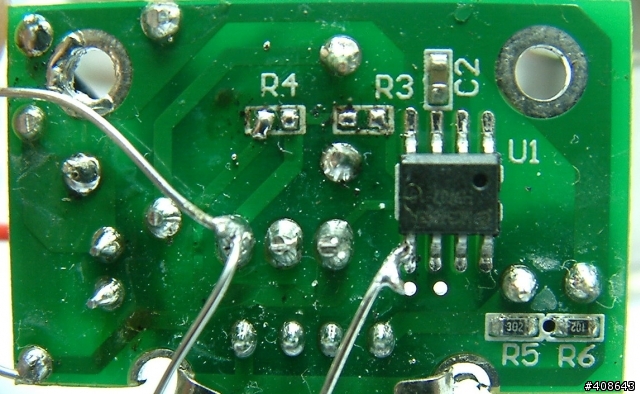

這是背面電路板全圖：

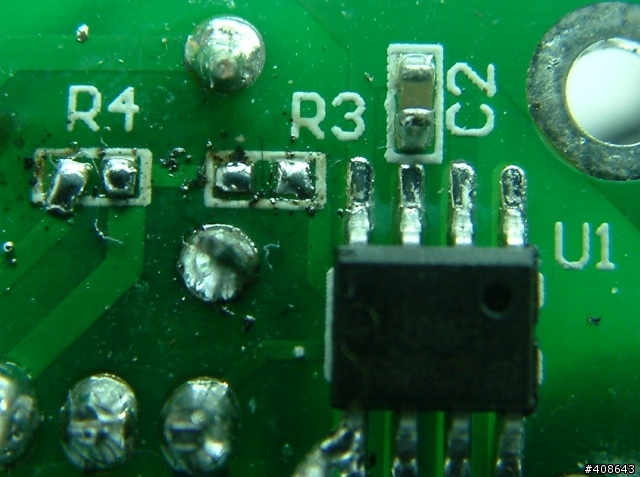

這張是R3、R4位置的特寫：

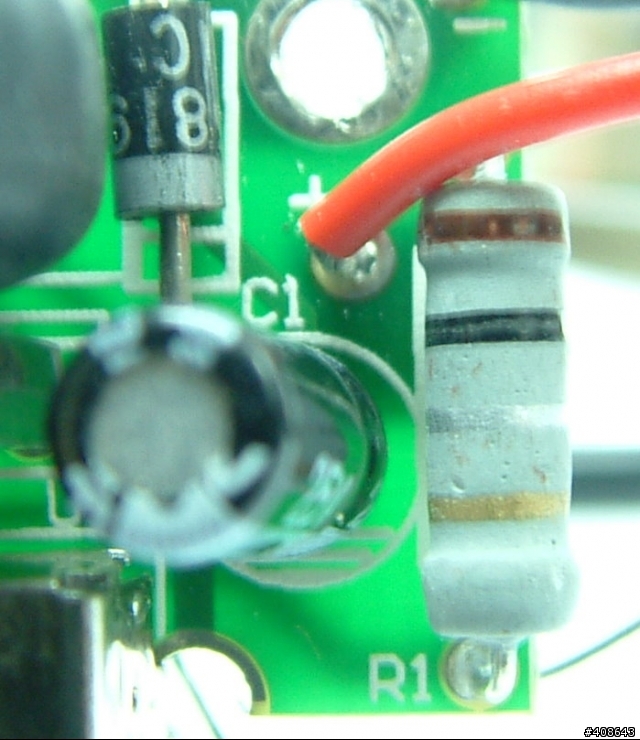

最後是R1的特寫：


改出來的結果如下：
1. 空負載時，電壓是5.25V
2. 接上藍芽發射器試試看，電壓掉到5.15V，可以充電。
3. 接上 CHT-9000(背光開啟)，電壓仍是5.25V；但不能充電。
4. 關掉 CHT-9000背光，電壓仍是5.25V；仍然不能充電。
5. 等幾秒之後，電壓會掉到3.89V，居然可以充電了！！

==>也就是說...必須把螢幕關掉才能充電...那怎麼能滿足我的虛榮心呢？
　　雖然沒有GPS，也要假裝一下啊...

經過DW大大指點，得知是電流太小，可是我不甘願啊...

好！惹毛我了！我去買一個原廠的來拆...造福一下其他的Mobile01同好吧！
廢話不多說，上圖才是王道啊...有圖有真相嘛！

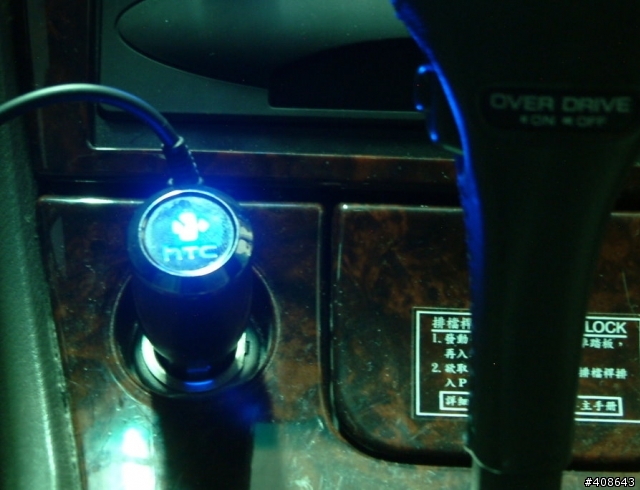

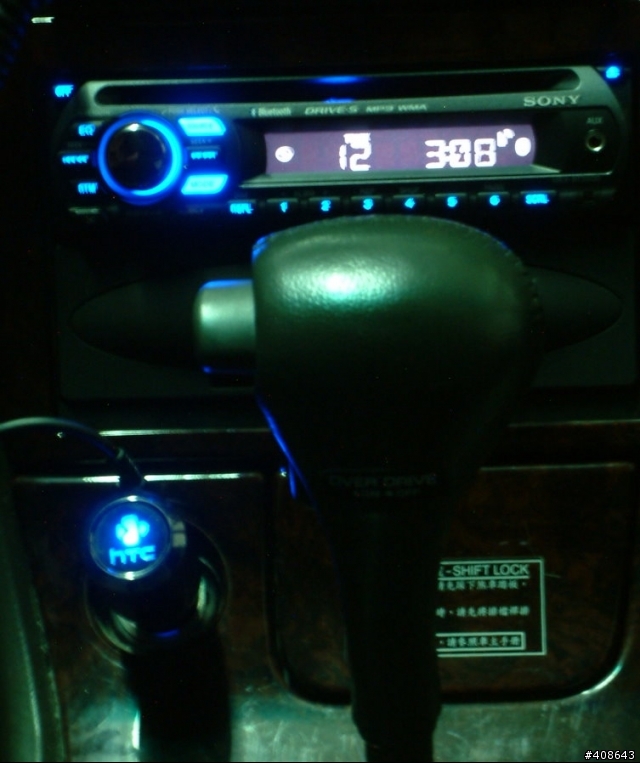

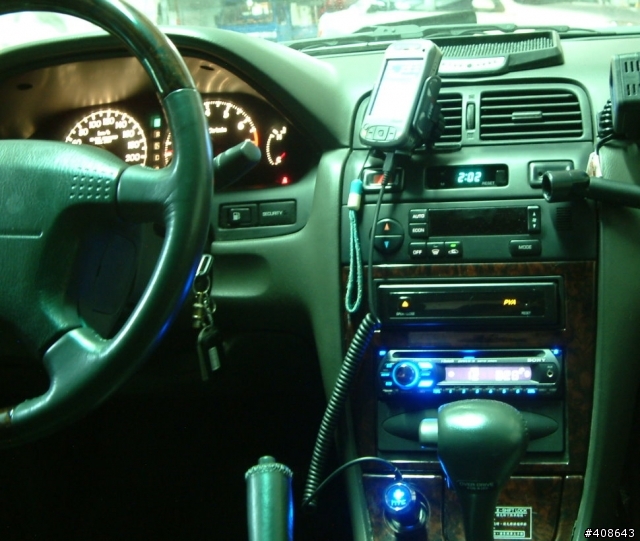

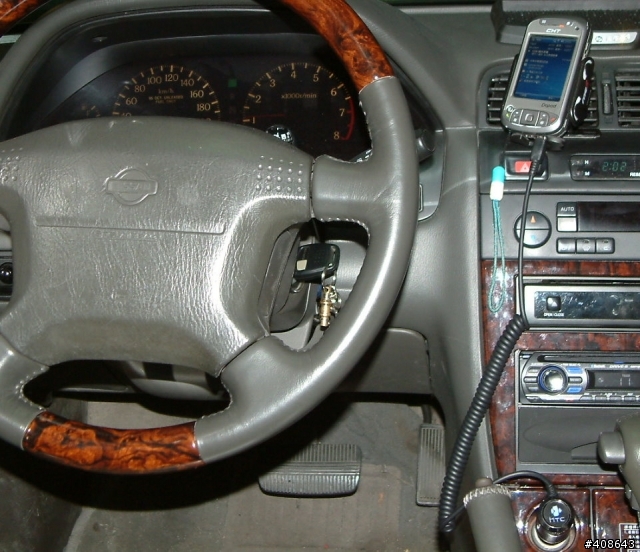

先來看一下虛榮照吧... 雖然沒有GPS也要裝得跟有一樣...

再來一張：

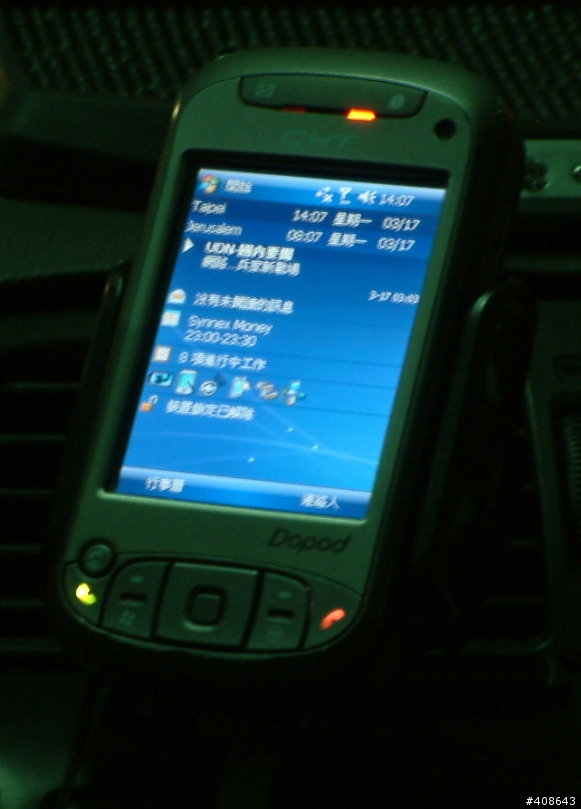

很難搞的CHT-9000 >_<"

嗯...淡淡的冷光LED，才插上不到10分鐘就壞掉了...(這樣還賣650元...)

再來一張LED的照片，咦？不是壞了嗎... 當然是我換了一顆再拍囉...

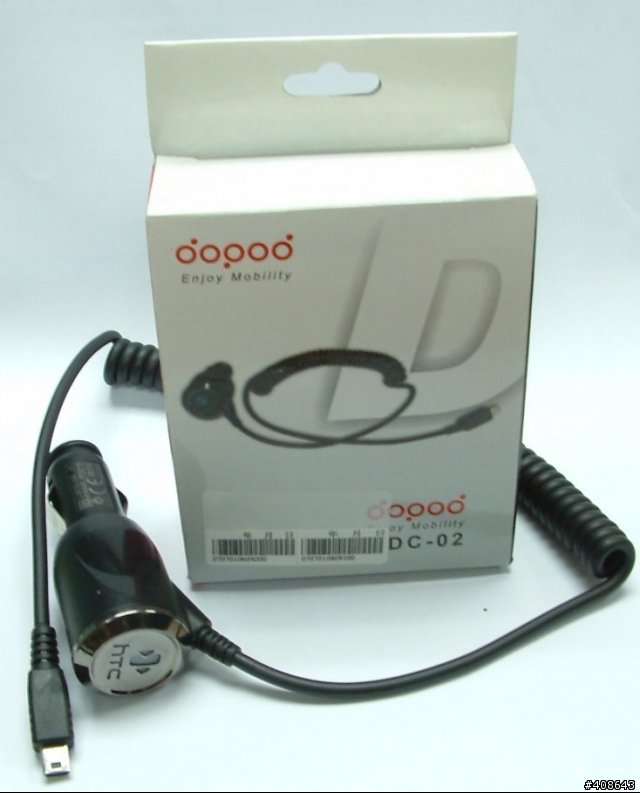

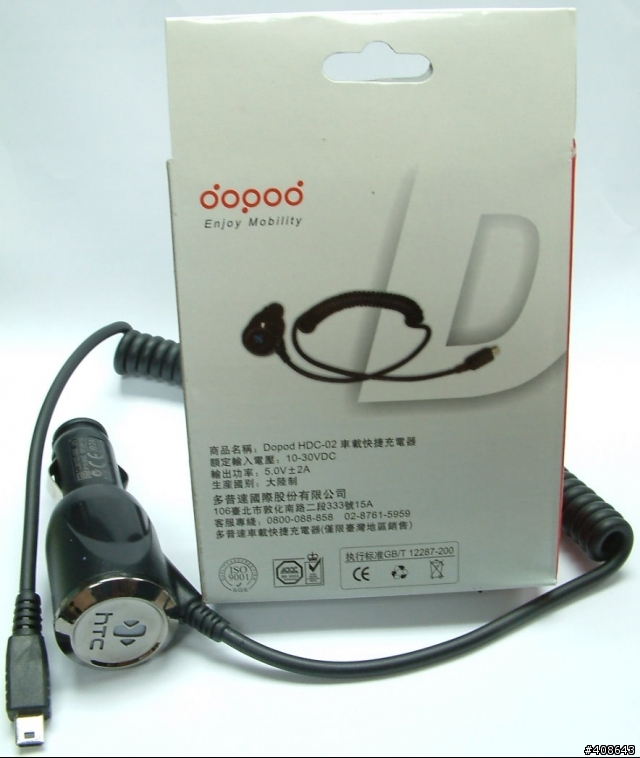

外包裝來一張：

背面再來一張： (哇咧～那麼快壞，還ISO 9001...)

中國大陸製造，5V沒什麼...2A可能就是關鍵了！

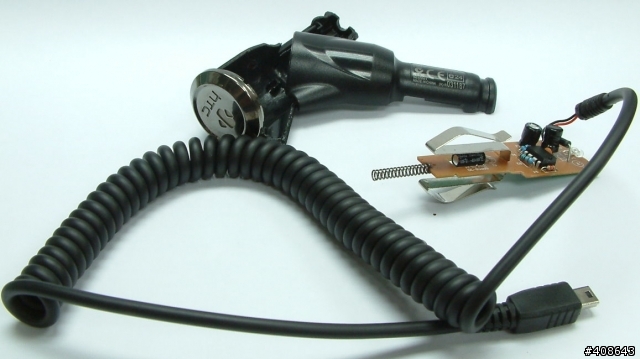

解剖時間到了！怎麼剖？雙手萬能啊！用手掰開～

電路板長這樣，連Fuse都沒有... 真簡陋啊...醬子還要我650大洋

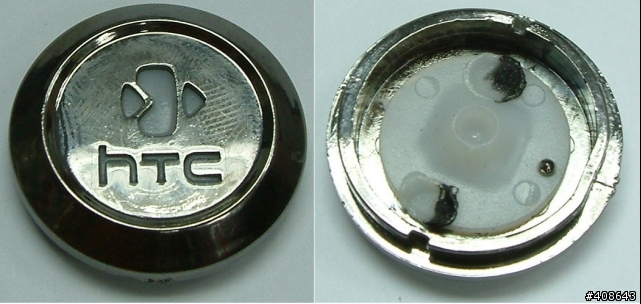

冷光LED的面板，正反面接成一張啦！

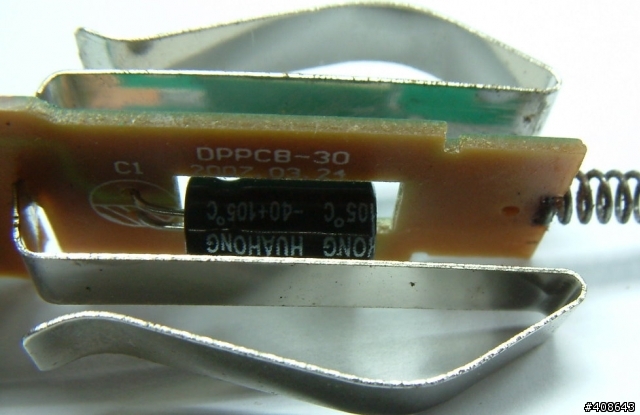

躲在中間的10uf電容：

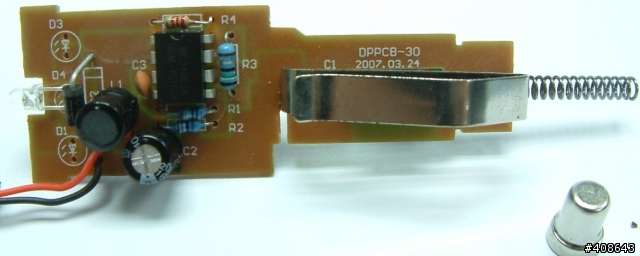

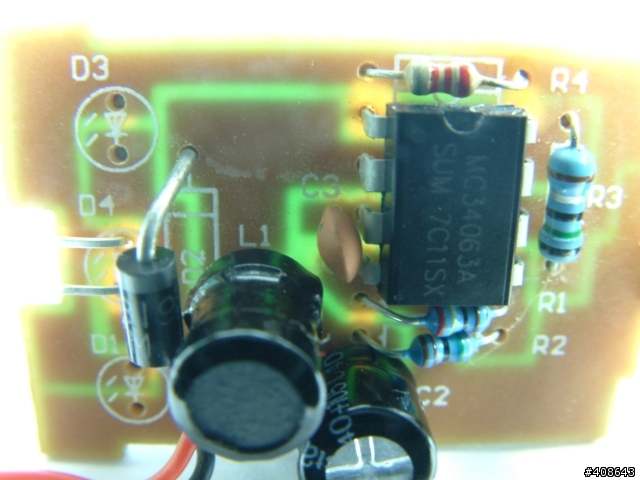

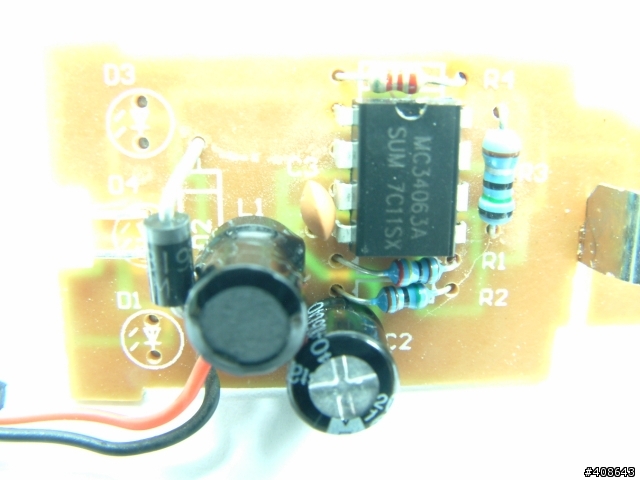

電路板特寫一：

電路板特寫二：

電路板的背面，看了差點吐血！有夠簡陋啦～真是搶錢啊！


結論：
1. LED才用一下就壞了，失敗！
2. 沒有保險絲，失敗！
3. 電容、電感亂銲，失敗！(各位大大看到的是我已經整理過了的！)
4. 電路板的背面東改西改，還用銲錫直接當跳線，真是 (各位大大看到的是我改好的！)

不知道DW大大或是那位善心的高手可以給大家一點指點，以後大家就不用花這麼多錢買這樣品質的東西了！

一些測試數據回家再補上來，待續...
