【獨家】實測各種充電線效能, 定製線原來比純銅線更好??
故而特別分享.給各位花錢買線之前的一份參考

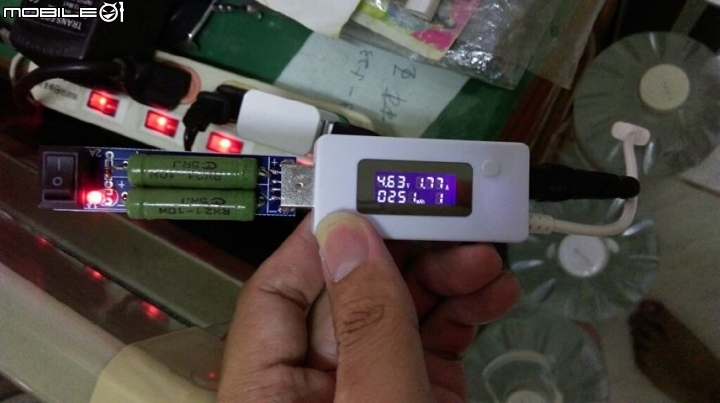

下圖是使用99.99%無氧化純銅自行製作的(使用0.75mm2 x2C / 48線芯裸銅)做出來的USB轉接頭)
模擬5V-2A充電的狀態
我嘗試自製了目前市售沒有販賣的16 AWG規格快充短線XDDD

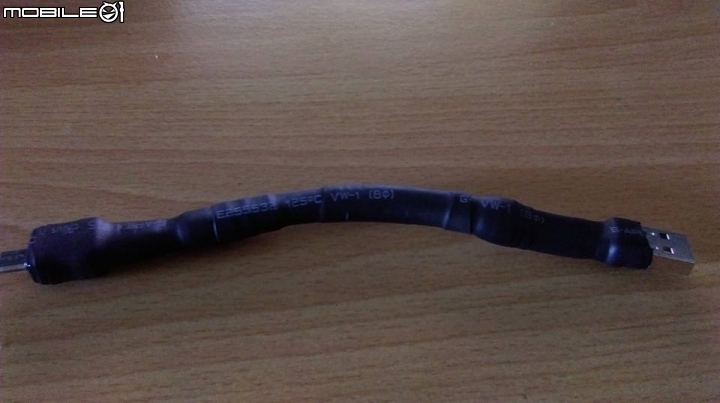

全新自製的16 AWG x2C規格的快充短線
線材粗細對比
1.市售18 AWG快充線
2. Nokia原廠 CA-101D
3.自製16 AWG x2C快充線+(使用0.75mm2 x2C / 48線芯裸銅)做出來的USB轉接頭

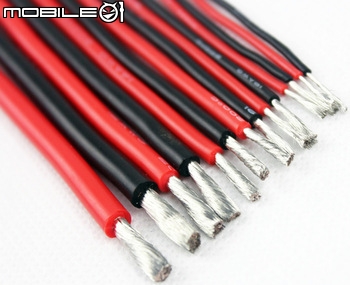

使用的內容線材 16AWG鍍錫銅線材x2
如果搭配自製的USB轉接頭(電阻低)
充電應該會變的更有效率,唯一確定是16AWG會比原廠傳輸線還要更粗!!
吃進更多電流!!
5V-2A負載實測:

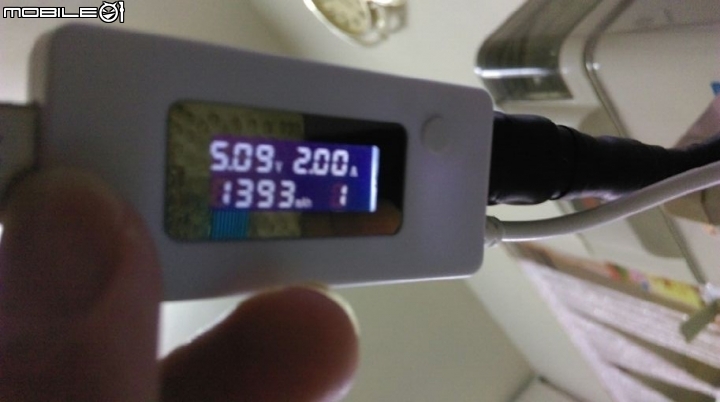

我們以第一張照片當基準值

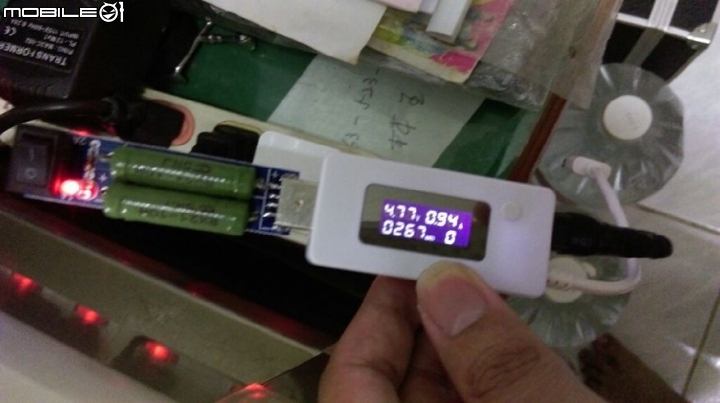

原廠Nokia CA-101D(改跳線)

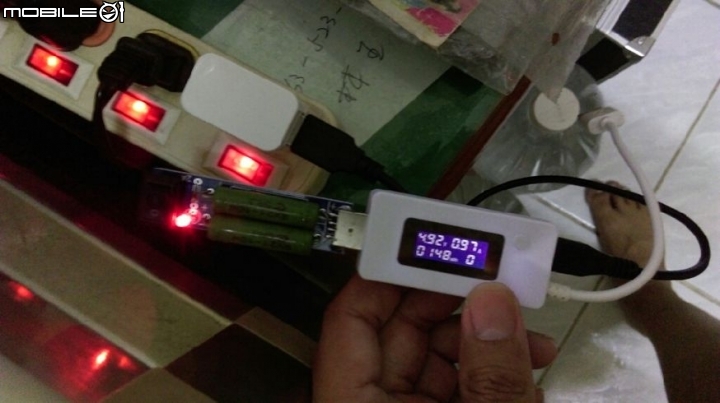

原廠HTC傳輸線(產品盒內附的)
市售號稱有18AWG規格的NT 39元快充短線
自製16 AWG x2C快充短線 + (使用0.75mm2 x2C / 48線芯裸銅製的)快充USB轉接頭
-------------------------------------------------------------------------------------------------

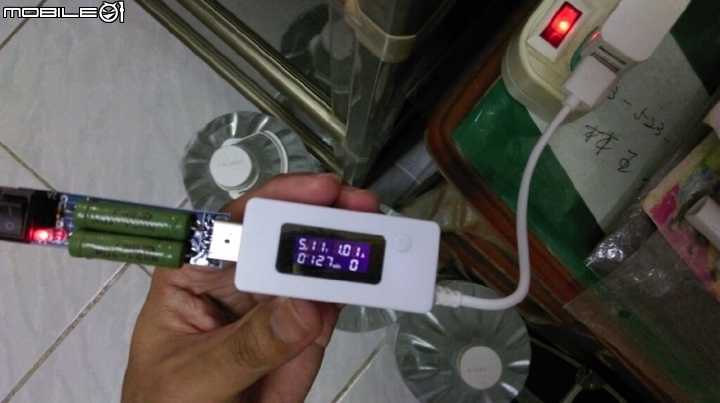

5V-1A充電負載實測
我們以第一張照片當基準值
原廠Nokia CA-101D(改跳線)
原廠HTC傳輸線(產品盒內附的)
市售號稱有18AWG規格的NT 39元快充短線
自製16 AWG x2C快充線 + (使用0.75mm2 x2C / 48線芯裸銅製的)快充USB轉接頭
本文測試只純分享.供各位花錢採購選線材的一份參考!
-------------------------------------------------------------------
同場加映
左邊第一條為
對應高通QC2.0快充方案的(美國UL規格22AWG*2C /IP+16AWG*2C + USB連接頭端子鍍金片1u)特製USB充電傳輸線
(支援資料快速傳輸 + 耐大電流快速充電)
右邊第二條是
對應市售一般變壓器方案的特製(美國UL規格16 AWG*2C)的手機快充線+USB快充轉接頭
(可耐大電流快速充電,不支援資料傳輸)
自製的16awg 快充線+16awg 充電傳輸線+群光5V-2A(線損補償)的測試
似乎跟原先使用無線損補償的2A變壓器輸出結果,差異不大...
-------------------------------------------------------------------

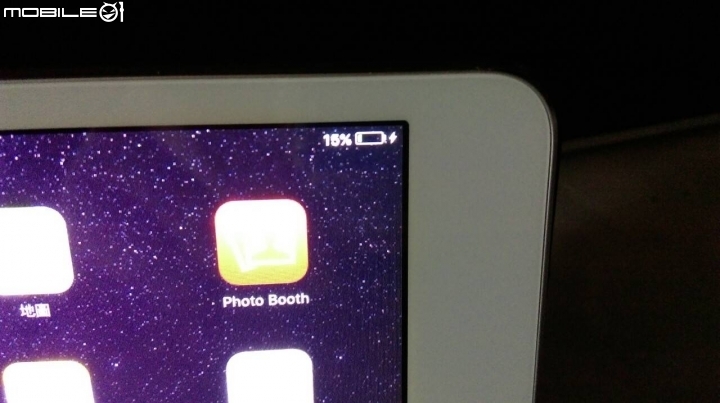

若是搭配APPLE副廠Lightning 對 Micro USB 轉接器(49元)就能給APPLE產品使用!!
儘管我做16AWG充電傳輸線沒有經過APPLE原廠認證,
但是並不會出現任何" 此接線或部件未通過認證，可能無法穩定與此iPhone一起使用。 "的訊息,反而還能正常快速充電與高速傳輸檔案的效果
