[土砲才是王道]讓行動電源能快速AC充電的USB AC充電線製作教學!!!!!!!!!!

各位看倌晚安~!!!!

小弟雷歐呢~其實今天根本不應該碰這些東西的

因為再過兩個禮拜就是科大統測~

而雷歐我也是其中一位考生

至於AC充電線是什麼......

大致上的解釋就是:
目前大部分的智慧型手機
在充電時會有兩種狀態
AC充電跟USB充電
一般行動電源充電時如果使用原廠傳輸線充電
速度會被限制在跟電腦的USB PORT最低輸出一樣的500mAH(毫安培)
但是當USB線材裡面的DATA+跟DATA-被短路時
就可以"騙"過手機達到AC充電的速度
至於AC充電的速度則是取決於兩點
1.行動電源的最大輸出
2.手機的限流
所以如果你的行動電源最大輸出可以大於1A
請不要高興得太早
因為......你的手機未必可以吃得下超過1A的輸入

可能得先說

雷歐在製作時工法可能不是很標準請各位見諒

好啦~費話不多說!!

馬上開始看傢伙!!!



!!!!!!!!!!重要!!!!!!!!!!
製作時請小心不要燙到手!!!!!!
無論是烙鐵或是打火機都一樣
使用時請專心以免發生危險
燙到也請叫小聲點以免被笑XDDDD
然後馬上去沖水!!!!!





工具&材料
1.20W電烙鐵X1
2.萬用剝線鉗X1(圖中紅色那把)
3.斜口鉗X1(圖中黃色那把)
4.熱縮套管12mm跟15mm個一捆
5.銲錫
6.鑷子
7.打火機(圖中為老爸的02年ZIPPO)
8.絕緣膠帶(俗稱電火布)

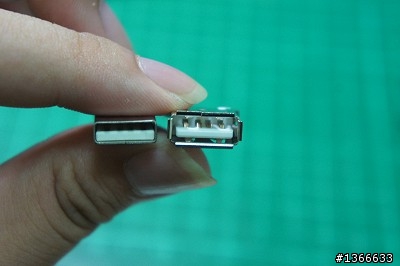

9.USB公母頭各一
10.麥克筆一支
11.幻燈片1張(沒有在圖裡面)

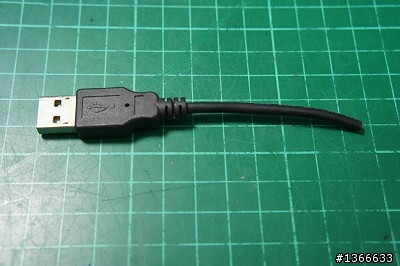

他.......其實是雷歐從家裡一大堆的MINI USB傳輸線上剪下來的
但是現在使用MINI USB的設備實在是越來越少了
都統一過去使用MICRO USB
所以.......給他個機會讓他擁有第二春吧~~!!!!

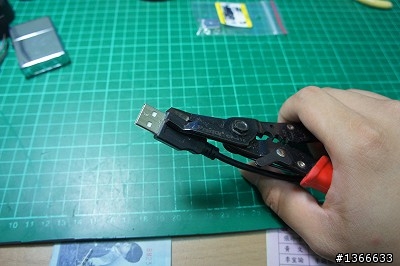

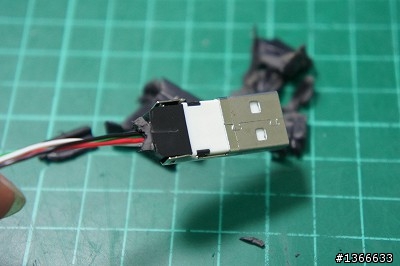

開始使用萬用撥線鉗把外皮去掉


我扒~!!!!!!


我再扒~!!!!!!

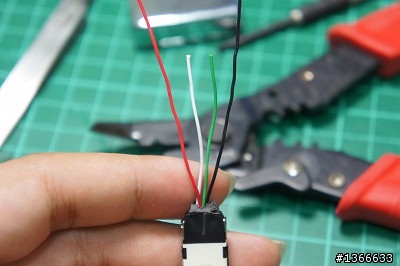

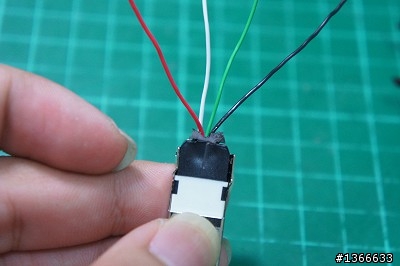

最後就露出了四條導線
依序是紅白綠黑
這裡我要說明一下:
紅跟黑呢.....按照慣例就是電源的正(+)跟負(-)極
那綠跟白就是我們要短路的DATA+跟DATA-了

(這個部分出現了一個爭議
因為有版上的大大告訴我只要短路母頭的就可以了
所以......聽他的吧XDD
我這樣的做法插電腦是OK的
因為DATA只是高頻載波訊號對於短路影響不大
但不要去短路紅黑啊!!!!!一定完蛋XDDDDD)

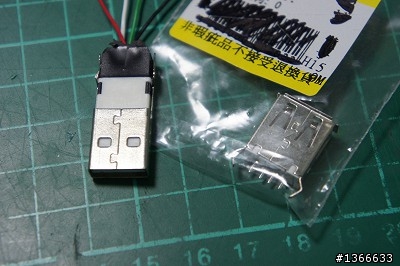

現在出動第二個材料:USB母頭


在這裡可以注意一下
當裡面的那片塑膠片朝下的時候
裡面由左到右的順序是

負極(-) DATA+ DATA- 正極(+)
黑 綠 白 紅


所以我們要短路的就是綠跟白啦~!!!

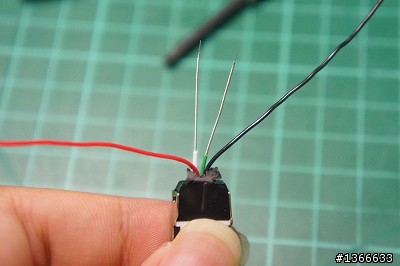

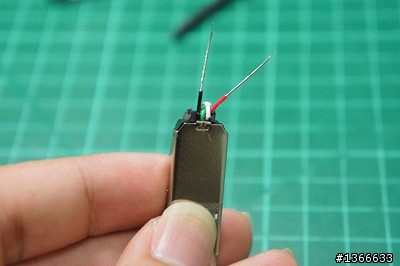

剪短後用撥線鉗去除絕緣體


對絞!!!!!!


上銲錫~!!!!!再剪短~!!!!!

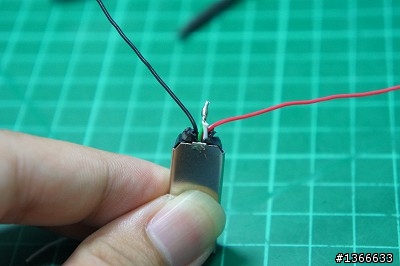

再來是電源線~一樣先去除絕緣體


這裡就要像剛剛說的USB接線去銲!!
注意不要把正負極搞反了.....
會怎樣我不知道
手機燒了雷歐我可是不負責的唷

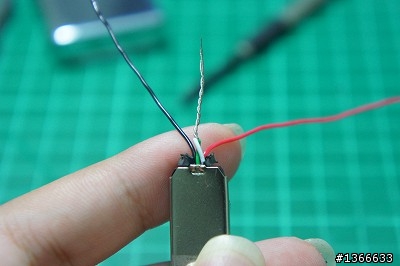

先把負極的導線繞在針腳上


上銲錫!!
正極比照辦理
注意正極因為負極已經銲好了所以會比較難繞
可以用鑷子做輔助會比較方便~~!!!


那剩下中間兩條就是DATA+跟DATA-啦~


因為雷歐我懶所以直接用銲錫把他們點起來就草草了事
不然其實中間建議也要用導線連接起來比較安全

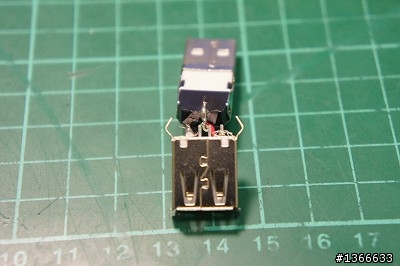

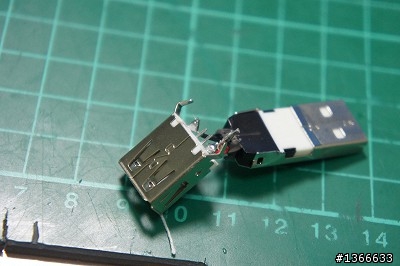

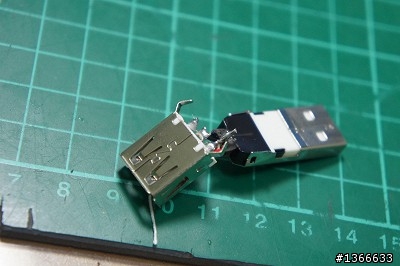

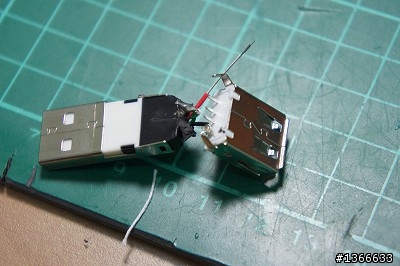

完成以後就像這樣


出動下一個雞絲

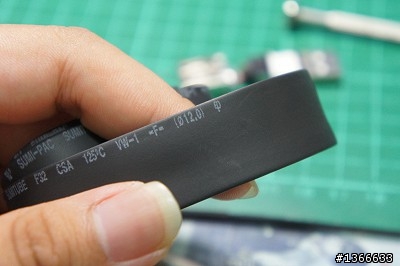

12mm熱縮套管


第一次剪的長度建議可以短一點
因為熱縮的特性後面長一點的話可以把堆疊的熱縮套管蓋住比較美觀

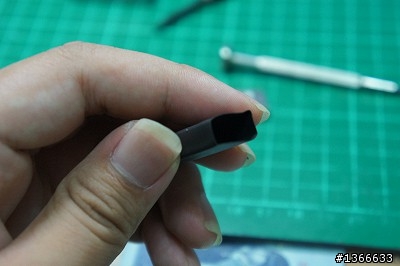

先捏成方型比較容易套進去


USB先用絕緣膠帶綑住公頭那裏的DATA交接處以免亂跑去另一邊


熱縮套管套入!!!

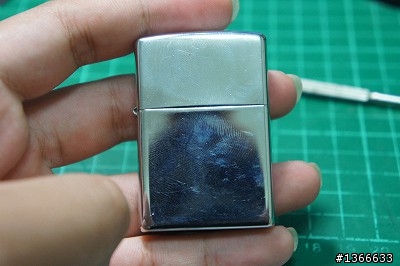

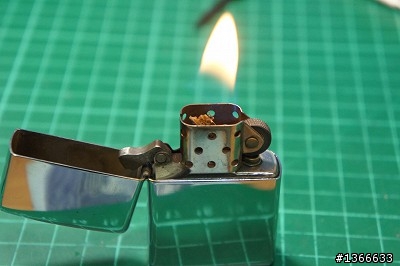

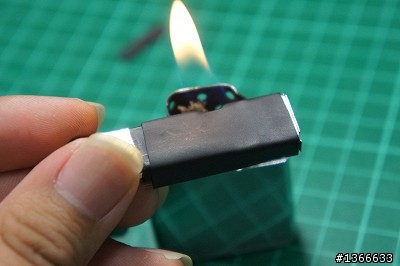

出動~!!!02年生產的ZIPPO!!!!
已經10歲了還是老當益壯


雷歐之所以會選用ZIPPO是因為火焰穩定
溫度可以透過距離來控制
又可以讓熱縮套管受熱得很均勻(因為火焰大片)
不然其時一般會使用熱風槍或是吹風機

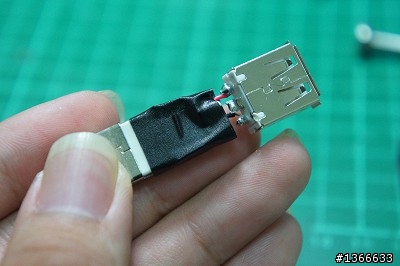

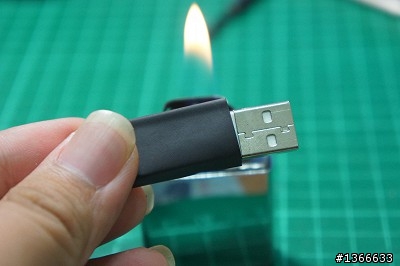

開始燒~!!!!!

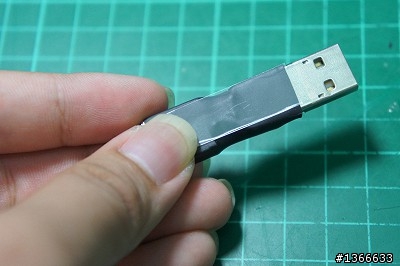

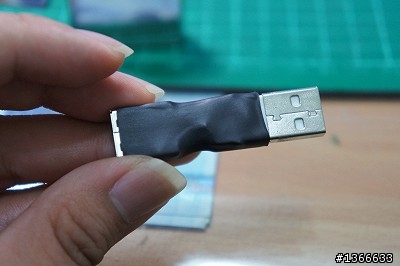

第一次縮起來不是那麼的漂亮.....
因為兩個USB頭之間有一段空隙會凹進去

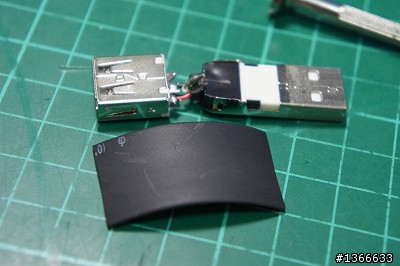

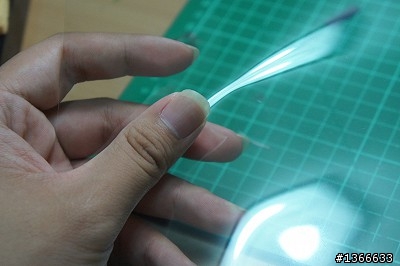

這時就要拿出幻燈片


裁切一段跟USB段一樣長寬的
在第二層熱縮套管時可以加進去一起縮


Opps.....ZIPPO餓了~
先餵她吃個飯


開始燒~!!!!


你看~是不是好看多了~

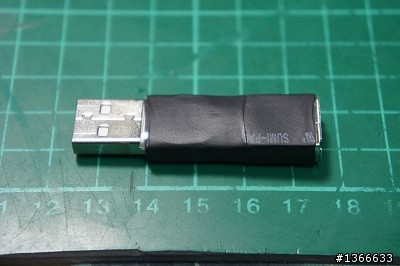

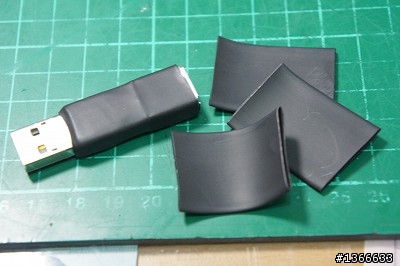

但是中間似乎還是有點凹所以我又剪了一小段12mm的補上去~
比較平一點比較漂亮!!


再來因為兩層12mm縮上去以後已經沒辦法塞下第三層了

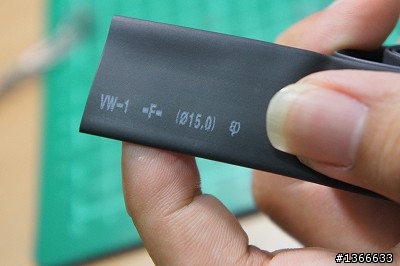

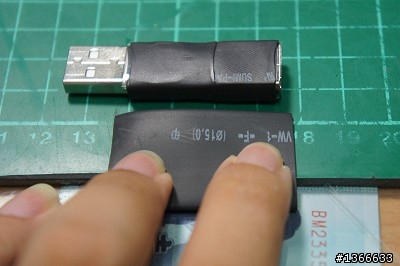

所以出動15mm的!!!!


再來我增加了一點長度以包覆前面12mm的部分

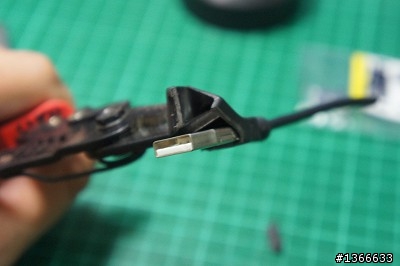

但是注意了~!!!
不要包到前面USB公頭會插入其他設備的地方
不然你燒完會發現怎麼沒辦法插進行動電源

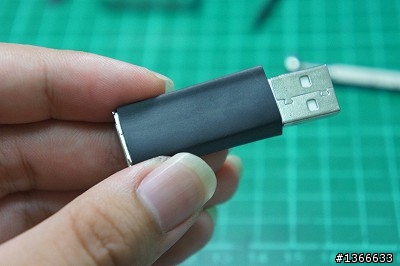

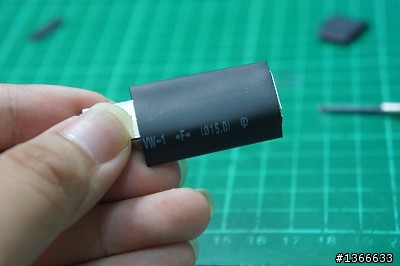

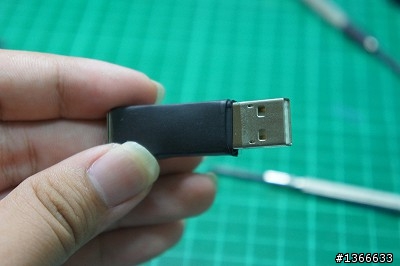

縮起來以後長這樣


同樣的動作我大概做了2~3次吧......
(忘了數)


最後一層請注意~~!!!!!
要多出來一些像這樣!!!
她才能包住前面醜醜的部分~!!!!!

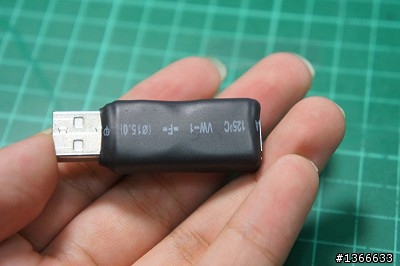

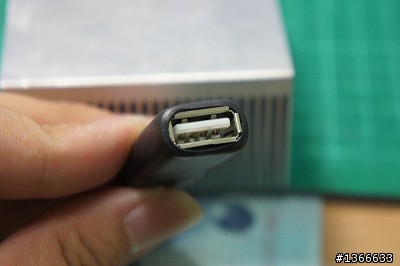

燒完以後會變成這樣~!!!

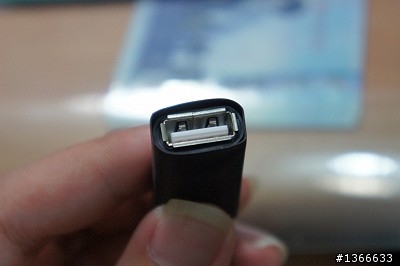

完成!!!!




!!!!!!!!!!注意!!!!!!!!!!
使用完烙鐵請記得把電拔掉以免發生危險!!!!!!!!!!

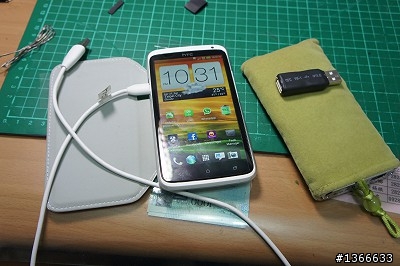

接下來就是實測啦~!!
工具有
1.HTC ONE X
2.ONE X原廠傳輸線
3.雜牌行動電源

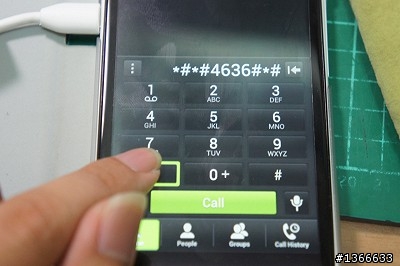

先在手機上輸入*#*#4636#*#*
再選Battery Information(電池資訊)
(這個只有Android手機才有喔!!!)

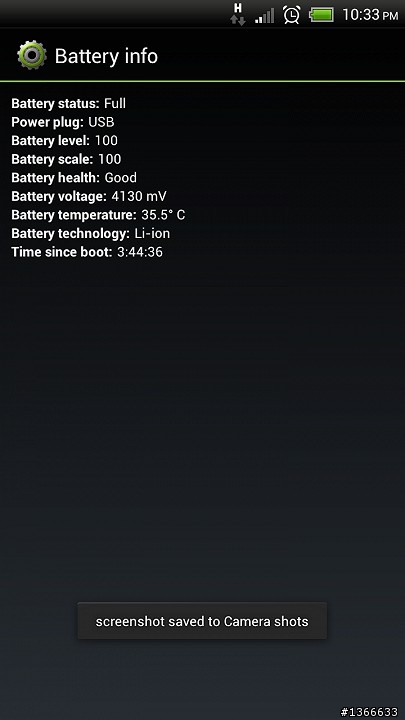

這是原廠傳輸線直接插上行動電源充電的情形
顯示的是USB Charging(USB充電)

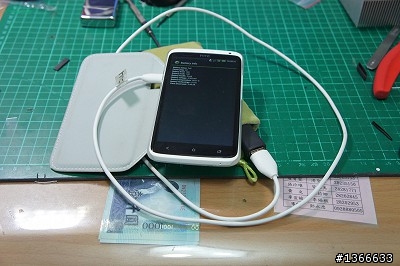

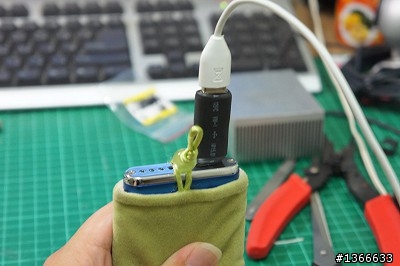

現在把我們的完成品加上去~


像這樣

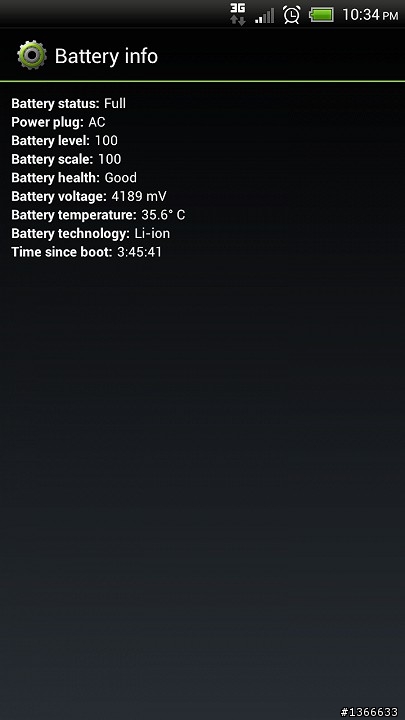

看到沒!!!?????
AC Charging!!!!!!
AC充電耶!!!!!!



只要妳會使用電烙鐵
你也可以自己製作出AC充電轉接頭!
難度其實不是很高~
自己做可以省下外面將近150的費用
這樣的製作成本大概是50塊左右
就可以讓你的智慧型手機充電更快速




謝謝觀賞~!!!!!
