Address 09: Cent. Elect. Labels: 5Q0-937-08X-HV1.clb
Control Module Part Number: 5Q0 937 084 CL HW: 5Q0 937 084 AN
Component and/or Version: BCM MQBAB H H24 0175
Software Coding: 00111A46C24122F30BA44080B10C03281800000000000000000000000000
Work Shop Code: WSC 01357 011 00200
ASAM Dataset: EV_BCMMQB 015001 (VW37)
ROD: EV_BCMBOSCH_015.rod
VCID: 04518F4E4E90070A0BB-8050
1 Fault Found:
787462 - Relay for Headlight Washer System
B1262 15 [00001001] - Open or Short to Plus
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Priority: 4
Fault Frequency: 1
Reset counter: 158
Mileage: 60934 km
Date: 2024.02.17
Time: 13:28:57
Terminal 15 status: On
Terminal 50 status: OFF
CAN-Bus_aktiv: On
Status Bremslichtschalter (HW): OFF
Status Bremslichtschalter (CAN): OFF
OFF: operated
Position lamps: Not operated
Automatic high beam assist: Not operated
Low beam: Not operated
Parking light left: Not operated
Parking light right: Not operated
last_wakeup: Pin C14 Kessy Weckleitung
Voltage: 11.9 V
Outside temperature: 23.5 蚓
---------------------
Relay for Headlight Washer System Open or Short to Plus,查了國外的經驗,訊息很少,僅找到可能是保險絲斷了,於是我幾乎把全車的保險絲都拆下來檢查一次,並沒有看到什麼異常.
清除異常碼,這個異常碼又會馬上產生,這應該就是真的有問題了.
後來我想到今年驗車時,需要閃3次遠燈時,我誤撥了噴射雨刷水,在開大燈的狀態下,會同時開啟頭燈清洗器,但由於我拆掉整個雨刷水桶,所以頭燈清洗器的電訊號接頭並沒有接到清洗馬達,所以讓我懷疑只是因為我沒接清洗器馬達造成的.

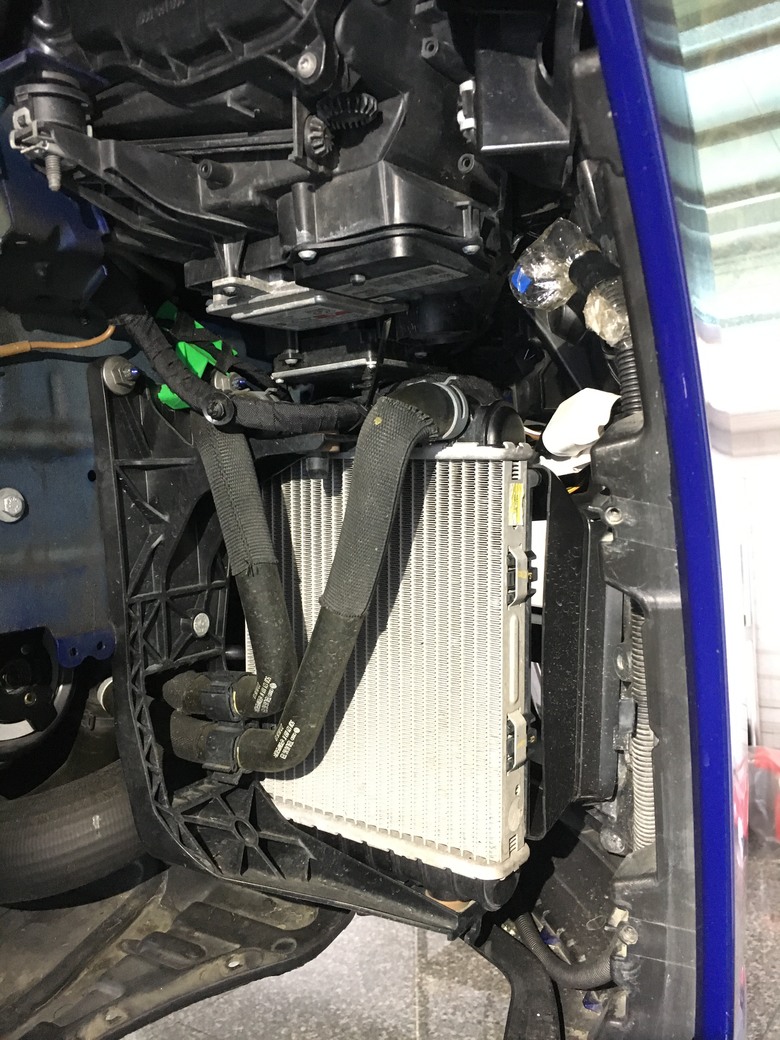

假日有空,所以就把右前輪,輪弧內的擋泥板拆掉,接回馬達再看是否可以消除故障碼?
這個就是被我拆掉不裝的雨刷水壺下半部:
因為Golf R 四輪驅動車,引擎室內空間比較小,所以雨刷水壺設計在發電機皮帶這一側,這會導致需要轉動曲軸皮帶盤的螺絲,來調整活塞的位置時很麻煩,需要拆掉右前輪,輪弧內的擋泥板,放掉雨刷水,拆掉雨刷水壺,這樣才有空間可以轉動這顆螺絲,
由於我的車到6年時,原車德國來的雨刷水都沒噴過,所以,我才拆掉這個雨刷水壺,在利用 VCDS 關閉雨刷水不足的警示,這樣一段時間以來也都沒看到新的異常碼.
在我把兩個電接頭安裝回去時,同時需要開大燈,噴雨刷水,這樣會啟動頭燈清洗器,聽到有馬達轉動的聲音就可以了,如此再掃描異常碼,就不會再產生異常碼了,當然我還是不會裝回雨刷水壺,只是這樣也代表以後這個異常碼再發生可以不用理它.
這次維修發現,之前用保鮮膜來包電接頭防水,以下為示意圖,照片為頭燈清洗器的水管:
這種包法水容易跑到電接頭內,所以拆開時,發現有一個 pin 已經氧化生銅銹了,於是我拿退 pin工具來把它清潔乾淨,之後花比較多的時間用電工絕緣膠帶包覆到不會進水:
我用了3種顏色,2~3種不同的絕緣膠帶包覆,過程我就沒拍照了:
線路找個合適的位置,用束線帶固定,以免震動亂跑:
紅圈處原本是鎖雨刷水壺架的螺絲,我用兩個 M6螺母鎖著,避免螺牙髒汙,維修時也比較不會刮傷手,這凸出的螺絲也使得在這附近使用扳手時,空間比較小,需要一些超短套筒才能用.擁有過四輪驅動車後,確實能體會到維修保養確實比兩輪驅動車麻煩
---------------
這次拆掉擋泥板,可以看到原廠另一個可以用千斤頂頂高的位置,這距離A其實也不大,所以需要窄一點的千斤頂，才比較容易頂紅圈的位置，然後把安全頂車架，頂在車輪後面一點的位置，只是這需要原廠的套件,才能頂紅圈這邊,這套件車頭的兩個頂點大約要5000元左右,我是覺得太貴了
