之前就已經有車友,分享過處理方法,如拿出"萬用WD40"或"是"節點清潔劑"從開關的縫隙噴入看看有沒有用,狀況可不可以排除諸如此類的~~但真的有用嗎?今天剛好"號壩銀銀"把分解圖一一拍照,跟各位車友分享~

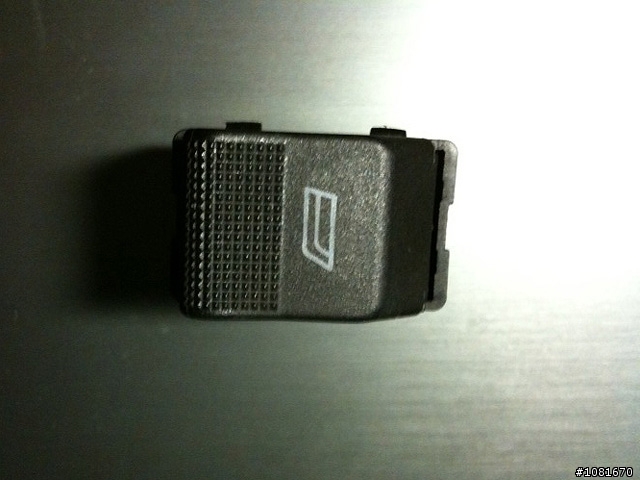

首先登場今日分屍主角"電動窗開關"(分屍前先來瞻仰遺容一下)

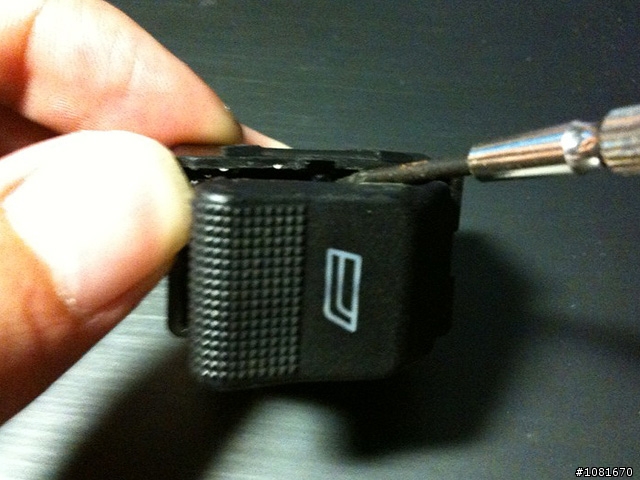

開關其實可以分為上半部分與下半部分,首先解剖上半部分(就是車友注入"萬用WD40"或"是"節點清潔劑"的地方),使用小隻一字起將上下兩邊卡榫扳開。

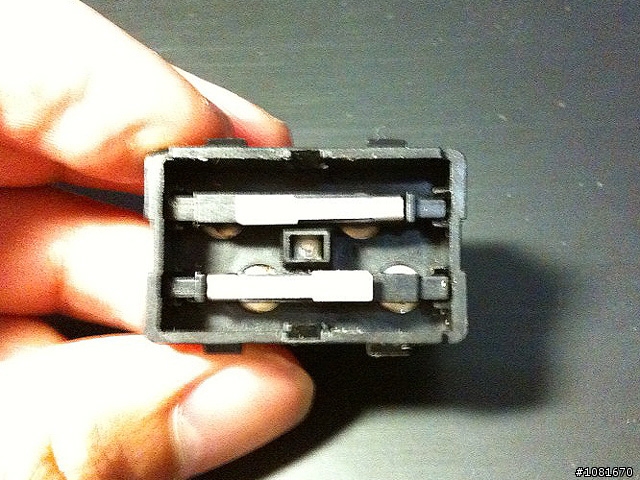

外蓋可以直接拿起來了,裡面可以看到兩個塑膠棒,共有四個塑膠凸點來壓處下面的鐵片,中間方框處是LED透光口,晚上點燈得時候可以顯示出紅色電動窗符號。

將那兩個塑膠棒拿起後,可以看到底下四個金屬點,但他表面還有一層透明塑膠薄膜,我在猜想這層薄膜應該是怕雨天,開門後雨水滴進去下半部分基板內~(所以若是使用萬用WD40"或"是"節點清潔劑"這些腐蝕性溶劑由上半部分注入,基本上應該是會破壞掉這層透明塑膠,至於有沒有用,可以從後面得知….)

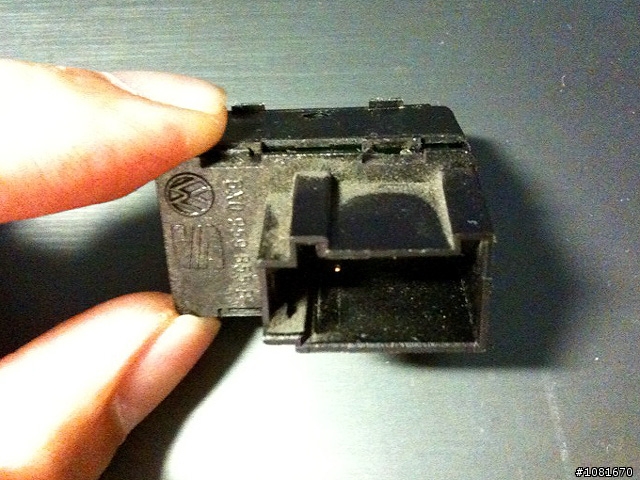

拆解下半部分了,共四個卡榫,一樣使用小隻一字起,先將同一邊兩個卡榫的”翹”起後,在另一半兩個卡準”翹”起。

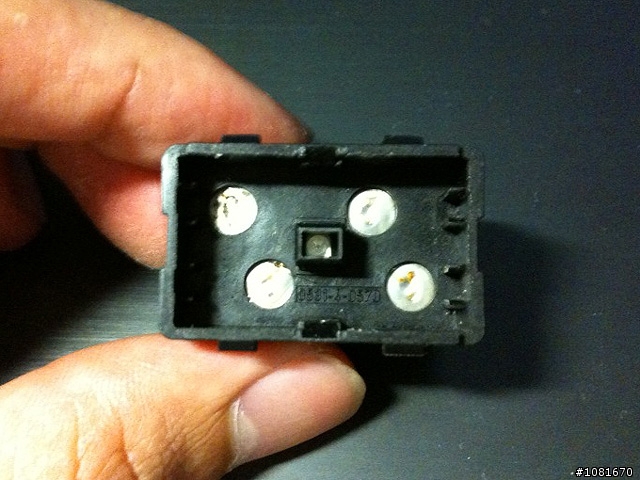

拆開後,這張圖片可以很明顯看到那層透明塑膠~

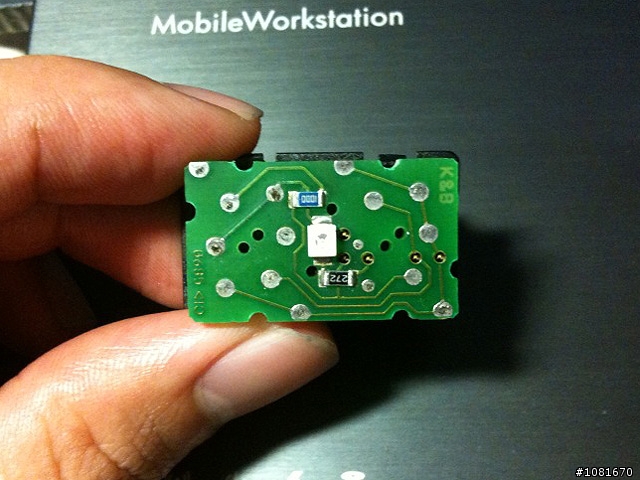

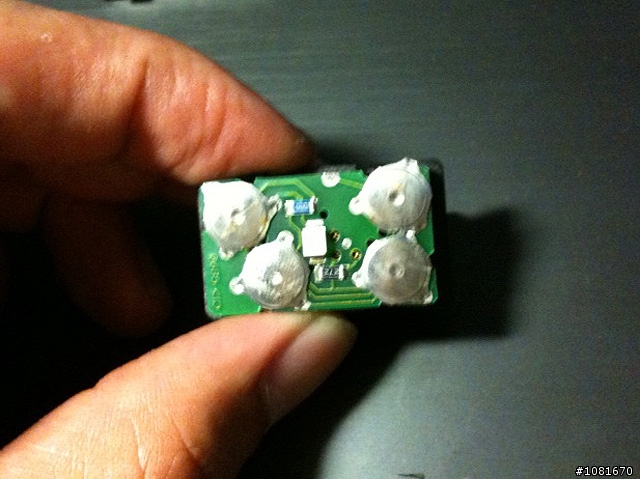

機板上面共有四片鐵片,也就是開關的接觸點,可以直接用手拿起這四片,中間白色的東西,就是紅光的LED了(也可以把它換成其他種顏色,前提是要在很閒的時候,因為車裡面開關都是亮紅色的,假如全部換起來,真的有得受的)

四片鐵片都拿下來,看到問題的所在了,由於小弟的”哀鳳”無法近拍,請大家把視力集中在左上角那四個銀色的銅箔上,黑黑的並不是氧化唷!是它已經過人類的吹殘後,表面的銅箔已經有損傷了!所以假設今天所噴的那些腐蝕性溶劑,經過上半部分透明塑膠流下來到下半部分清潔這些節點,假設銅箔破損面積不大的話,是有用的!但是可以撐多久?小弟沒試過,所以不知道~~但是噴這些清潔劑有幾個地方,我覺得是缺點,第一小嚕嚕的內門板是紙糊的外面是包一層布,不小心噴到,真的有你”哀哀叫”的,第二是開關本身的外框是環保材質(俗稱絨毛漆),而萬用WD40"或"是"節點清潔劑"這些都是腐蝕性的,噴到要趕快擦拭掉,要不然不理的話之後有你”哇哇叫”的,第三是中間那層透明塑膠,當你由上半部分注入到下半部分應該是會腐蝕這塊透明塑膠。

將這些破損銅箔直接拿電洛鐵,用焊錫將他適量補平,不可以留太多焊錫在上面,否則當你要把那四塊鐵片放上去的時候,可能會造成還沒壓觸電動窗開關就會自己動了,或是按壓的觸感會變得很淺~

結論:打一篇維修記,我可以修好幾顆開關,終於知道為什麼越來越少人寫這些東西了!
