smartjackson wrote:
關於RVC的專業問題...(恕刪)
一起來研究吧! 我也有興趣想玩玩看，因為介面卡一張要價200USD太貴了...還韓國廠商
我手上資訊只有這些，因為它要VCDS設定打開才會有倒車顯影功能
所以我猜是CANBUS自己告知後打開的?

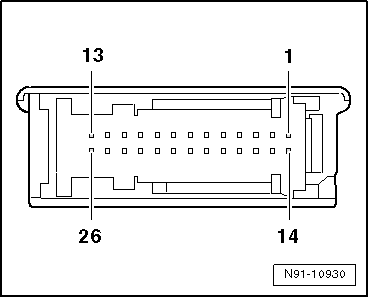

Multi-pin connector, audio and video, 26-pin
volkswagen_rcd_510_av_N91-10930
(this will only be fitted to models fitted to vehicles with RVC factory fitted or ordered through spare parts with the RVC input option)
1 – Reserved for Debug RX protocol
2 – Reserved for Debug TX protocol
3 – Not assigned
4 – Video signal input, RGBS, negative (ground)
5 – Video signal output LF, Right (Audio use 17 for ground)
6 – Ground Sync input
(Internal universal preparation for mobile telephone, mobile telephone detection)
7 – Video signal output, vertical and horizontal synchronisation(Internal universal preparation for mobile telephone, cradle and button evaluation)
8 – Video signal ouput, green
(Internal universal preparation for mobile telephone, cradle, aerial diagnosis)
9 – Video signal input, RGBS, negative (ground)
10 – Video signal input LF, right (Audio use 24 for ground)
11 – Video signal input, screening earth
12 – Video signal input, vertical and horizontal synchronisation
13 – Video signal input, green
14 – Not assigned
15 – Not assigned
16 – Not assigned
17 - Video signal output, LF, negative (ground)
18 – Video signal output LF, Left (Audio use 17 for ground)
19 – Video signal output, RGBS, negative (ground)
(Internal universal preparation for mobile telephone, cradle, negative)
20 – Video signal output, Blue
(Internal universal preparation for mobile telephone, switched terminal 30)
21 – Video signal output, Red
22 – Video signal input, LF, negative
23 – Video signal input, LF, left (Audio use 24 for ground)
24 – Video signal input, RGBS, negative (ground)
25 – Video signal input, blue
26 – Video signal input, red
smartjackson wrote:
localmiu19...(恕刪)
你好，針對你的問題我把我知道的跟你交流一下︿︿
不用一定要軌跡盒才能使用倒車顯影，沒有軌跡盒的接法簡單一點。
翻蓋那邊接一組2pin的電源插座，這電源是翻蓋的電源～
rgb線直接接主機，另外有個4 pin的座但是只有3 pin，通常顏色會是藍（接倒車燈觸發）
紅（火線，接常電），棕（地線，後面飾板內找個螺絲固定就好）
再來就是淘寶那邊其實也有跟原廠一樣走rgb不用轉接的副廠件，便宜一些，
但我感覺良率沒有很好，不過樣本數不多，你參考看看︿︿
軌跡盒大約的接法是這樣，參考一下。
鏡頭走線到軌跡盒，軌跡盒轉接出來接主機倒車接口，還有走canbus訊號過去。大概是這樣的方式...
細節的接法我就不說了（如果會接原廠藍芽的話，軌跡盒差不多的邏輯）
電腦編碼我這邊提供一下～
電腦是進19canbus地方安裝列表6C打勾
10地址編碼第一位加1
然後進6C攝像頭的地方編碼改成0020010
給有需要的人參考，有不對的地方請糾正！謝謝！
