看到有人在賣GTI後視鏡下超白光照地燈總成
心裡開始有一些想法了
要不是電折很貴我也想直上電折啊.............................
來吧!!!圖文講解開始~~~
先從拆門板開始

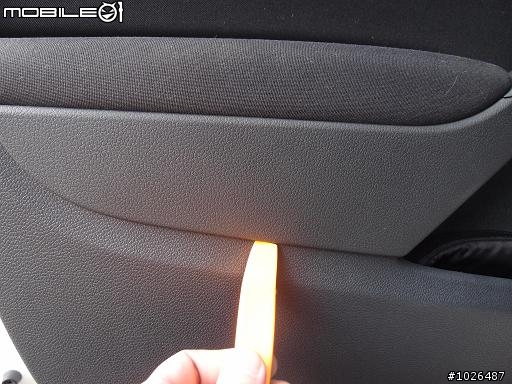

先將扶手蓋板翹下

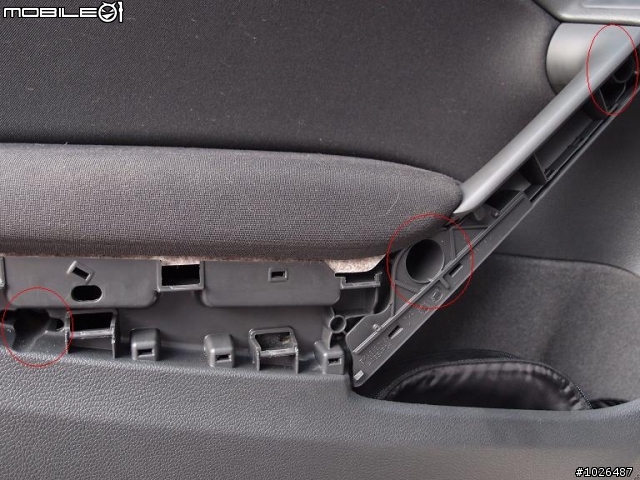

會看到3顆螺絲~~~也卸下
門板最下方也有一顆螺絲!!別忘了!!
共4顆螺絲卸下後就可以把門板分離(左右各有3顆共6顆的鈕扣..請用力)
接著把後視鏡.電動窗.門鎖警示燈插頭及內門把鋼絲也卸下
這樣就完成第1步的門板拆裝了
第2步-後視鏡拆裝
先裝鏡片拆下~~沒錯!!直接撬
撬下後可看到除霧線插頭
若怕忘記請做記號
雖然不知道插反會不會怎樣~~~還是保險的好
接著把喇叭拆下後就可以看到固定後視鏡的大螺絲了
後視鏡拆下後就開始後式鏡的細部分解了
兩顆螺絲卸下
兩個卡榫分離-後式鏡烤漆殼及前方塑膠部就可以分解了
需要手工的部分來了
先用壓克力刀將底部照地燈的形狀割下
原廠有預留形狀了
細心點沿著形狀割就行了
割下後的樣子
接著把照地燈總成埋入
大致上就這樣
接下來.....電源的部分
是接室內燈
跟室內燈連動-解鎖時開門時亮燈
室內燈的電源線可從A柱找到
所以再來教你拆A柱
先將AIRBAG飾蓋卸下-小心點.很脆弱
卸下飾蓋後A柱就可以分離了~後面有3個扣子...請用力
拿掉A柱後電源就出現了....
將電源接上....走線走好再將拆下來的東西復歸就完工囉
順便分享一下2年前裝的前後腳邊燈...接的線也是A柱後方室內燈的電源
因為小弟是在室外施工...現在又是冬天..天色暗的比較早....駕駛座這邊做到快完成時天已經暗了
所以有些細節就沒拍了~~還請見諒
還有..憑直覺就會拆的東西也就沒有一一拍照囉
若想知道什麼請發問~~~我會幫你解答
A柱在復歸時有一個塑膠倒勾會裝不回去
直接剪掉吧~~
還有!!!我不是幫店家做廣告想知道照地燈資訊請自己上拍賣搜尋
以上......
跟大家分享
