[開箱] AUDI A4 的行車紀錄器 DIY-四顆鏡頭全部 120fps

很久以前就想過要 DIY 行車紀錄器, 剛好換了 A4 想說來試試看
之前用過目擊者二代, 完整度很高, 但唯二缺點就是 1) 太貴 2)解析度只有 320x240

自己準備的材料大概如下:
1.監控主機 (巿售約 3000 一台, 4路全部120fps, 每路皆可錄D1:720x480)
2.Kingston 64GB SATA SSD, 約 4000 不到
3.監控鏡頭四顆 (平均每顆約1200, 含線材)
4.電源穩壓器, 可輸出12V 5A: 1200
5.其他小零件, 500
6.DIY工資, 無價

大致上步驟如下:

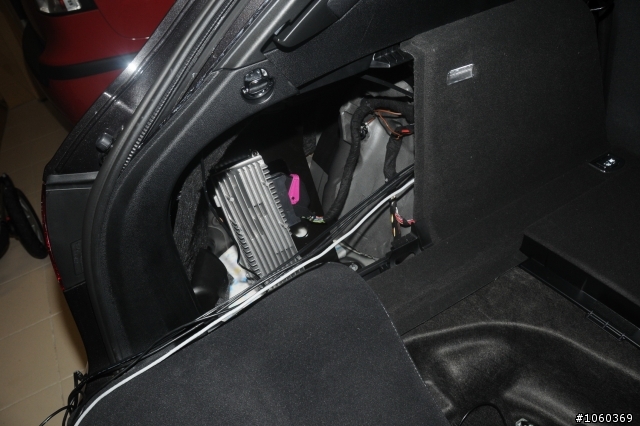

A. 把監控主機鎖在行李箱左側車身內(音響散熱器的後面)




鎖上去的樣子 (在散熱架上鑽二個洞, 鎖上DVR後, 再把DVR蓋子鎖上)

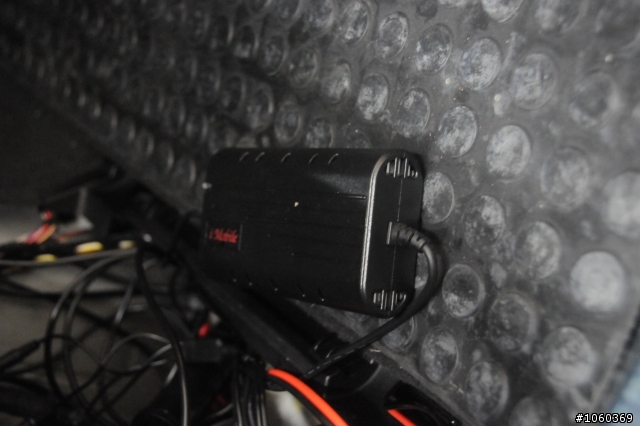

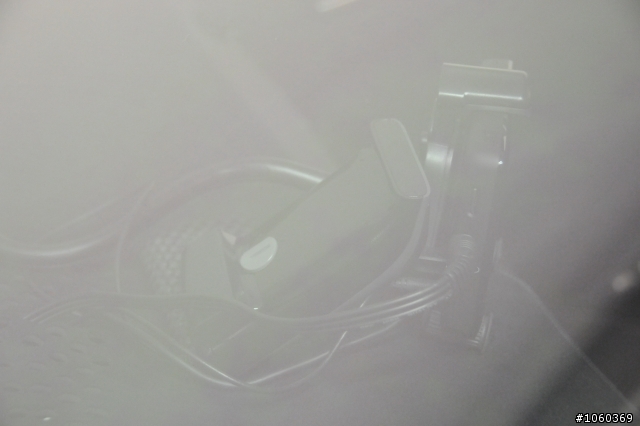

電源目前暫時由ACC(電門紅火電源)供應, 經由以下的12V穩壓器供給DVR與四顆鏡頭使用


B. 把四條線(訊號+鏡頭電源)從主機拉到四個鏡頭的位置
B.1 前方車內後照鏡二條, 其中一條含聲音

從行李箱穿過後座

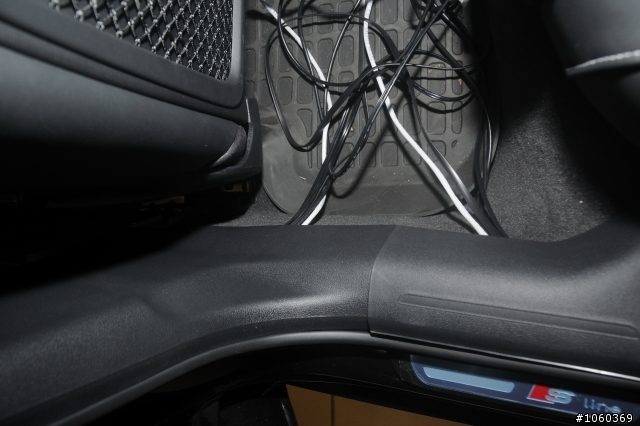

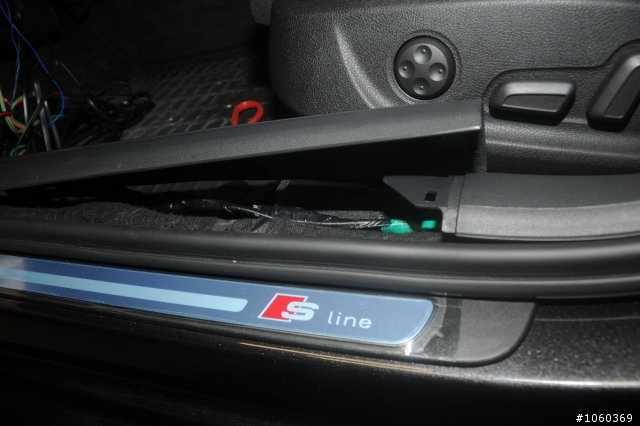

從後座下方門檻裡穿到前座

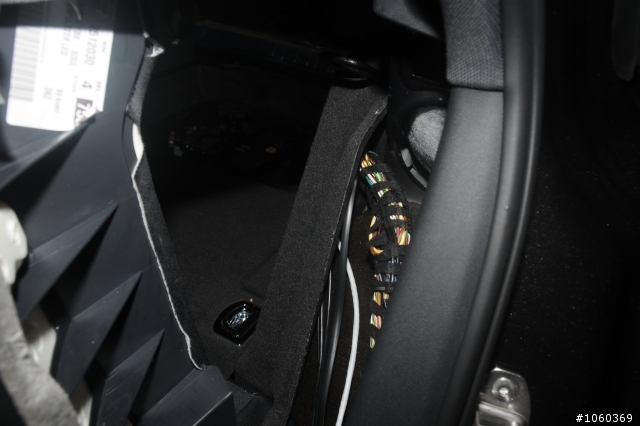

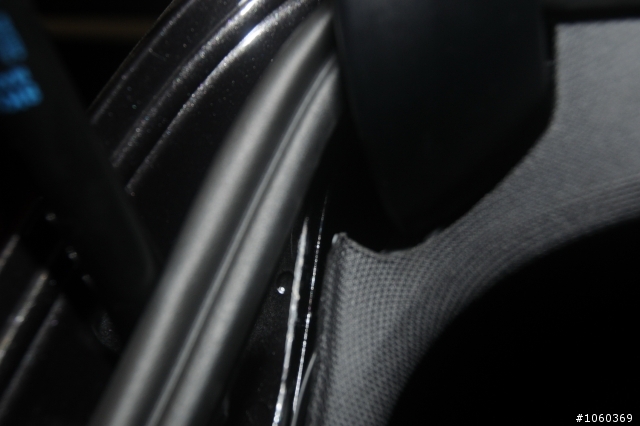

從前座門檻拉上來

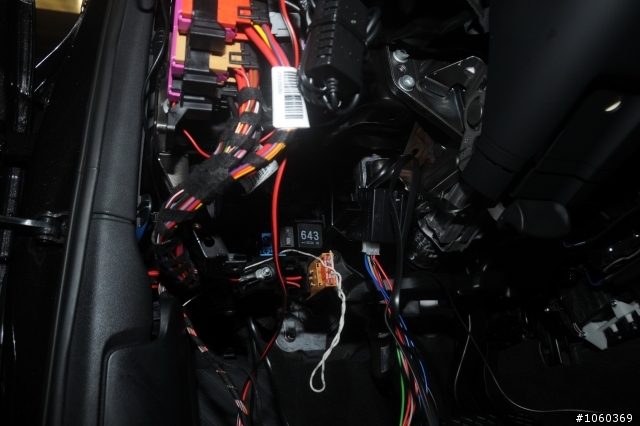

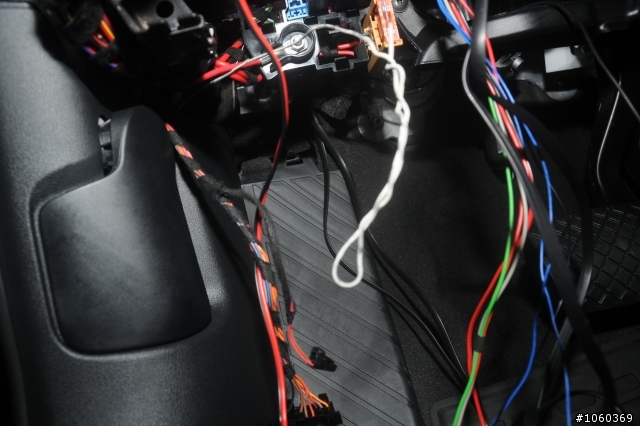

方向盤左側保險絲盒

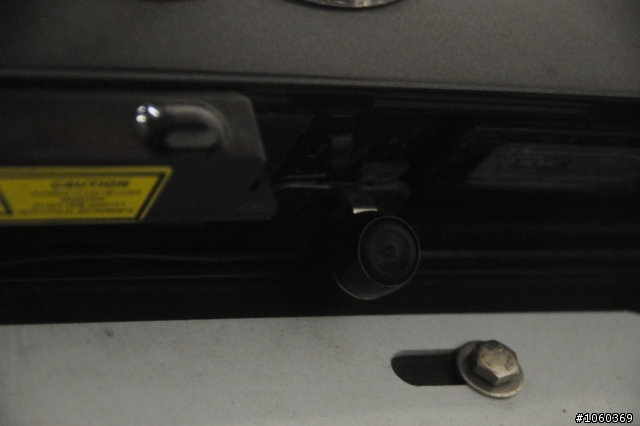

B.2 後車牌上方一條

從左側行李箱門軸上去, 到車牌那邊出線, 這個步驟要多花點時間, 行李箱門板要拆下




B.3 行李箱右後上方一條 (回風口附近, 大概是右後座的頭部後面), 這條線大概三分鐘搞定

C. 把鏡頭鎖上去或黏上去

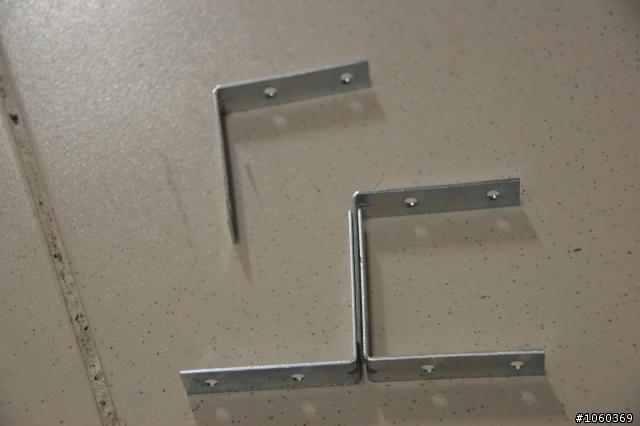

先準備好鏡頭架材料, 五金行有在賣的"內角鐵片", 每片約2~5元


把角度折好, 鋸掉不要的部份, 鎖好後噴黑色平光漆

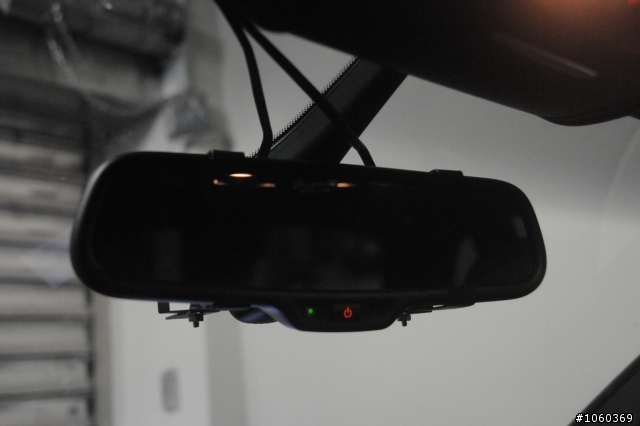

把鏡頭鎖上去後, 就可以卡入車內後視鏡了



後車箱的鏡頭

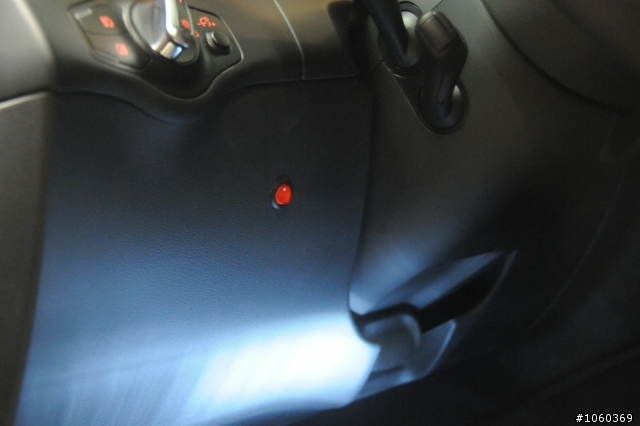

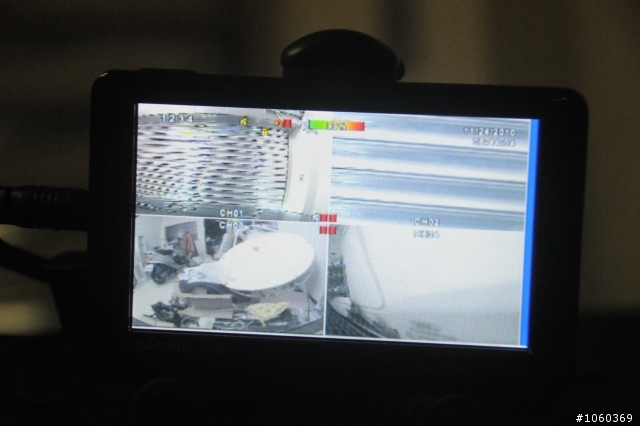

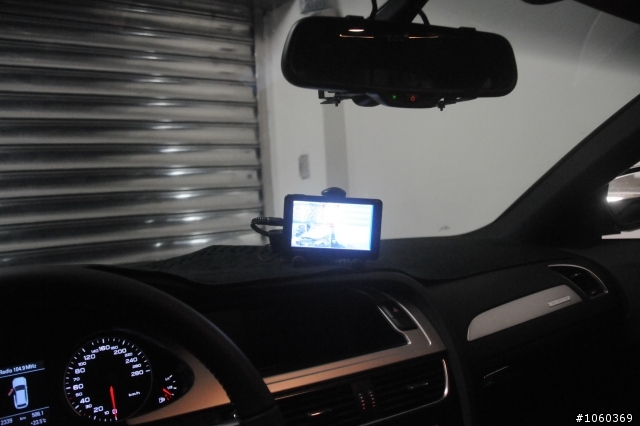

順便在方向盤左下方弄一個開關, 控制Garmin 1480T要不要顯示DVR畫面

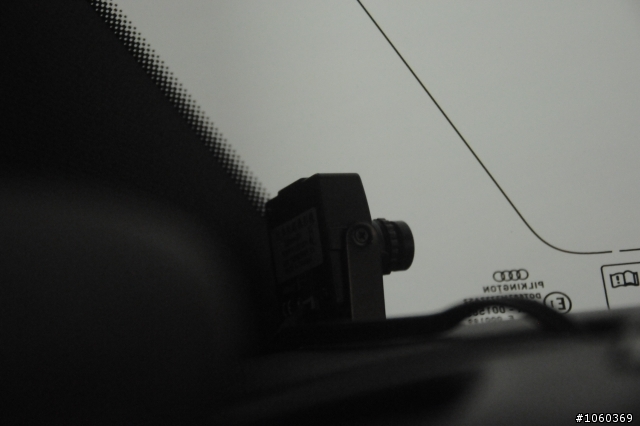

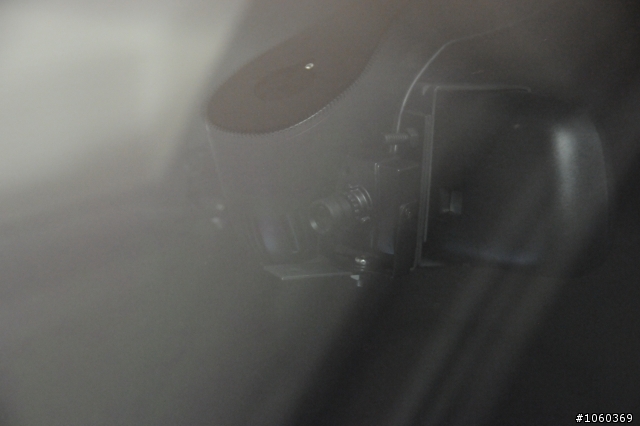

從車外看室內後視鏡鏡頭 (不注意看還看不到)


同場加映, ETC使用車上電源線, 放在GPS後方即可

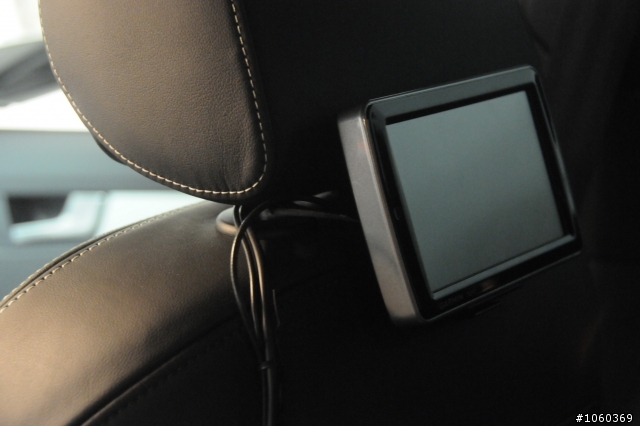

後座老闆專用GPS及數位電視 (Garmin 5000)



2010.11.24 20:00PM Updated:
忘了說, 在拉線過程中, 我發現一個可怕而致命的地方
很多人會請汽車廠(或原廠)拉線 (例如安裝行車紀錄器)
線材在保險絲箱經由A柱拉到車內後視鏡的過程中, 如果貪圖方便, 不從"氣簾"上方經過的話
一但遇到車禍撞擊, "氣簾"被線擋住, 那可是會致命的
因此如果有要安裝的朋友, 記得那一段線一定要特別注意
