01
先來準備個引擎水箱水路圖來。在從管子拉管出來接。有方向性唷。拉錯就....
02

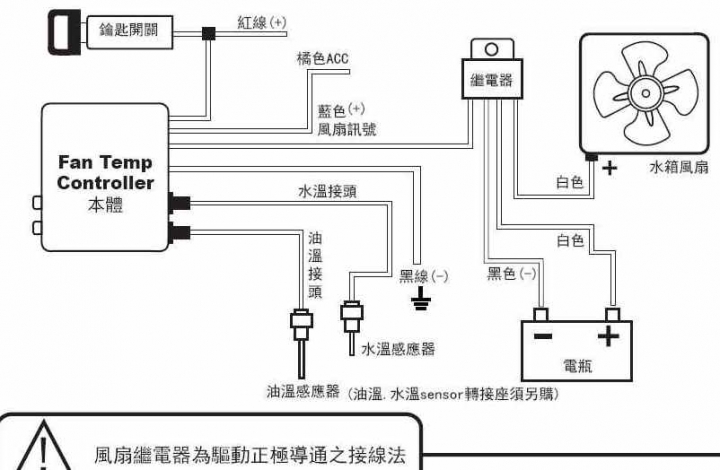

控制迴路圖。電控部份。市面上有現有的直接套上。我只有用水溫功能部份。
03
04
05
06
07
08

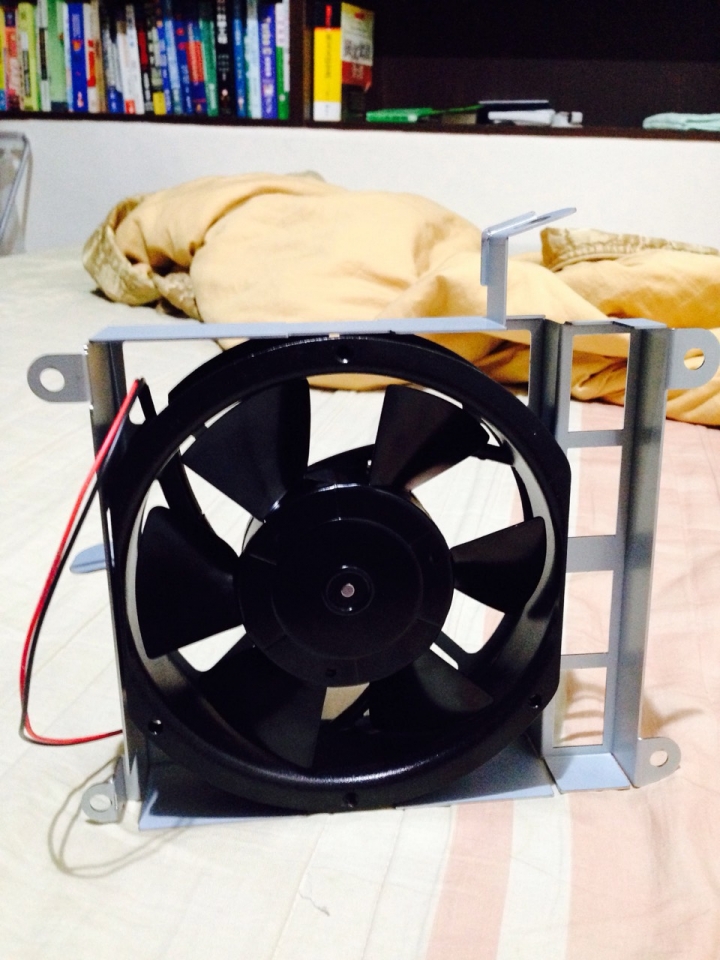

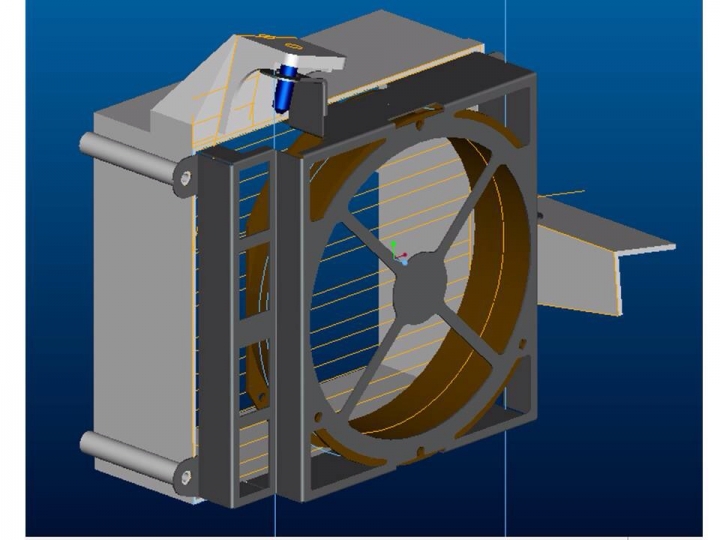

為了找風扇跟固定，花了一些時間尋找，找到風扇後直接上我的電腦設計吧，光畫那個冷排我就花了一段時間，整個都是斜裝的，尺寸都很三角。只能用電腦模擬算出，建構好冷排就可以電腦組風扇跟鐵件嚕。但發現空間有限，會卡到內龜板。所以鐵件又設計了凹槽，剛好閃過。風扇跟冷排3D也留了5mm，防止葉扇止卡到冷排
09
原廠有預留洞耶，剛好
10
在光華找到個塞環。剛好可以套入，防止蟲蟲大軍跑進車內
11

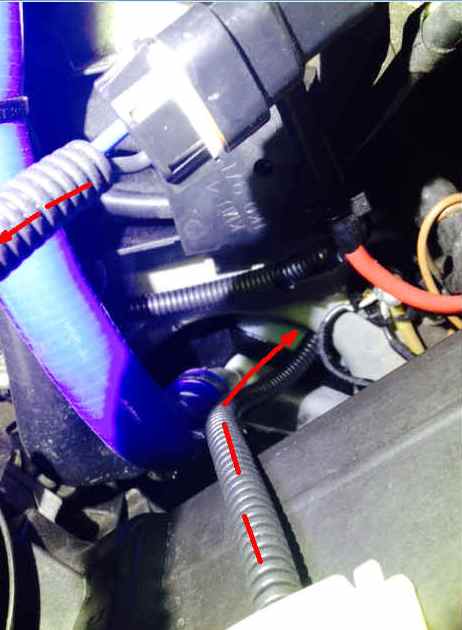

延這線槽剛好可以塞線
12
出來剛好可以接風扇
13
14
15

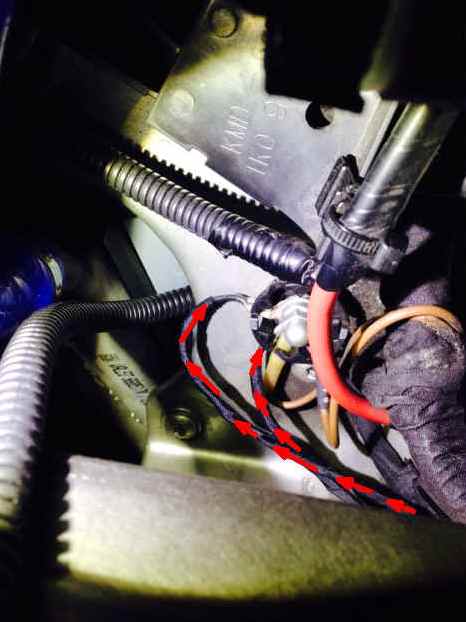

線從照片中藏到底下去
16
地線部份也鎖到原廠的螺絲柱上
17

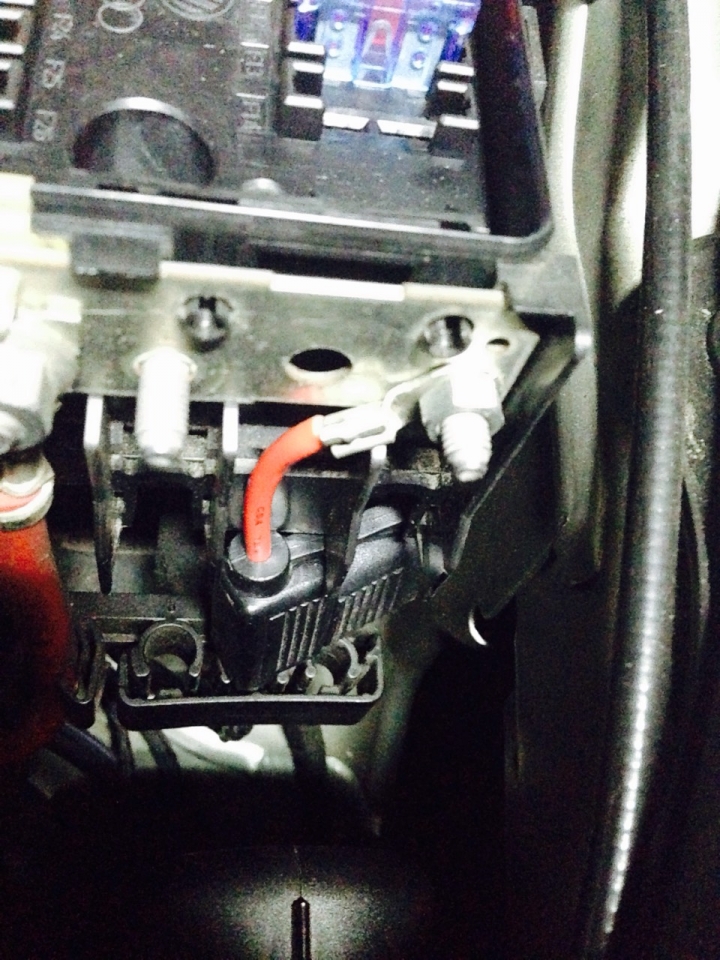

原廠的b+有，我架個保險司，以防安全
18
19

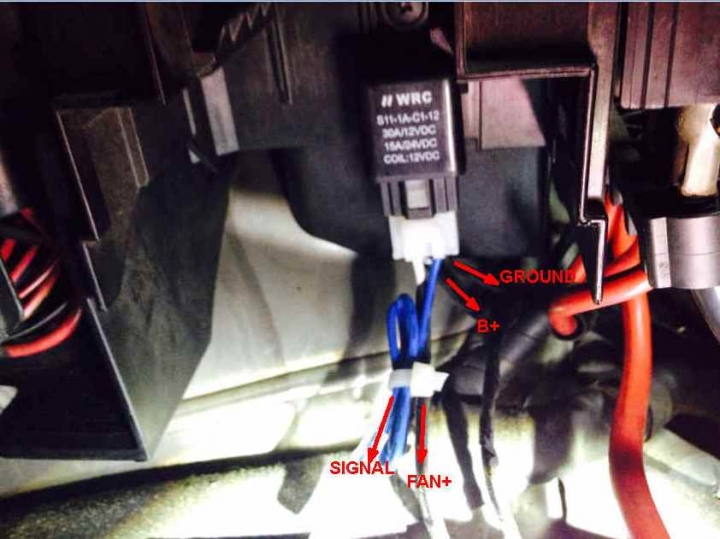

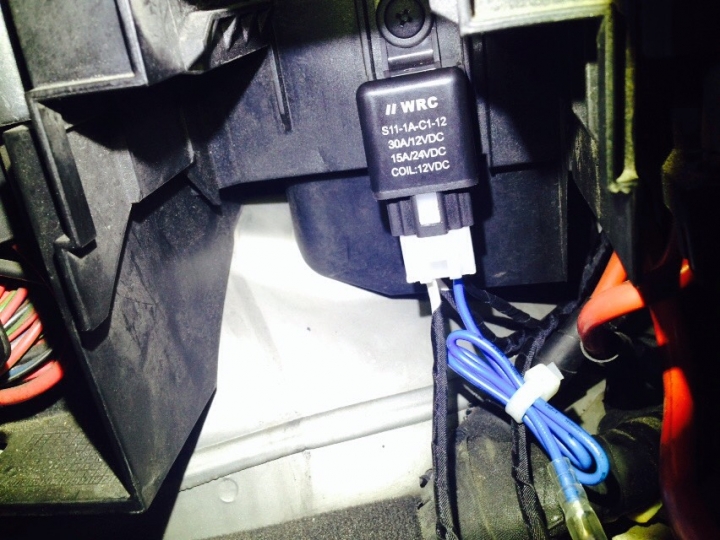

為了固定繼電器，選了個地方，鑽個洞。剛好塞個塑膠柱就好啦。方便用堅固
20

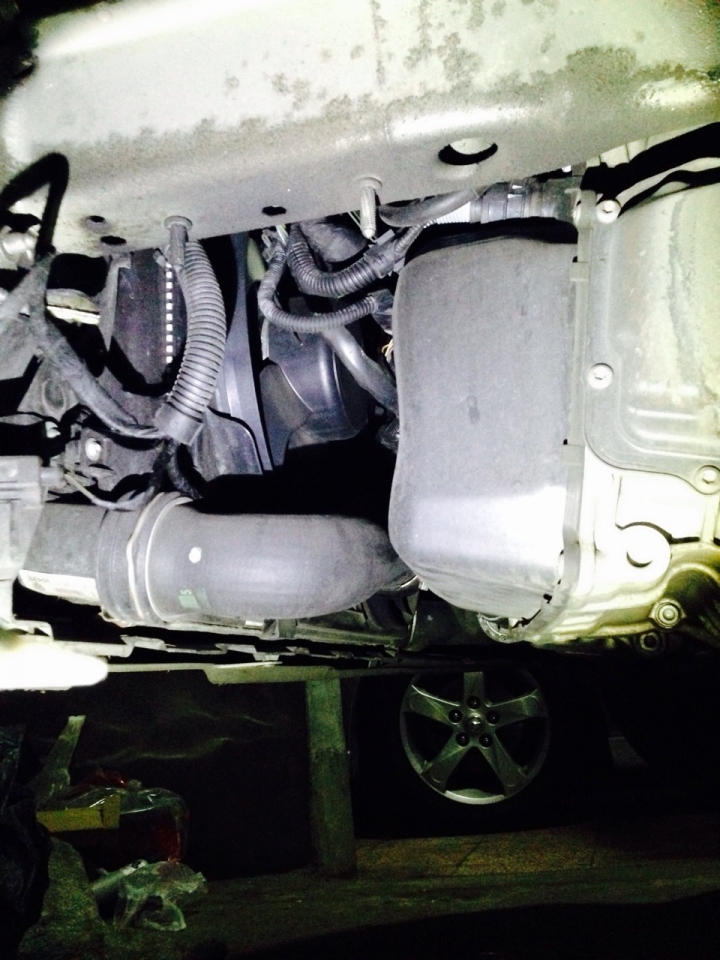

拆下內龜板，跟底板，看到藏風扇地方。
21

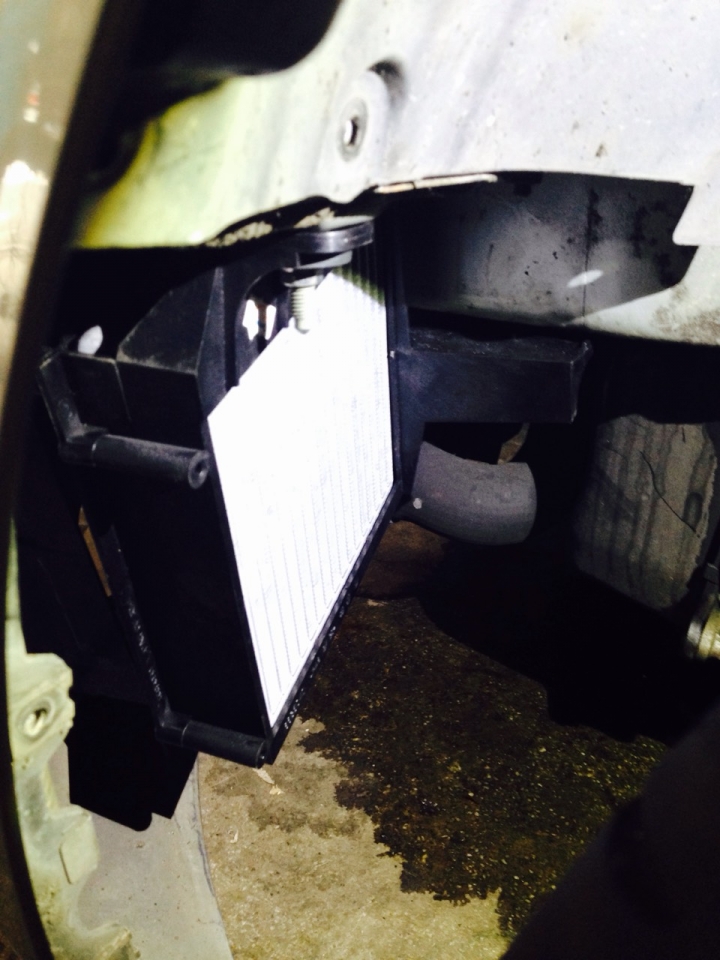

上冷排。
22
23
24

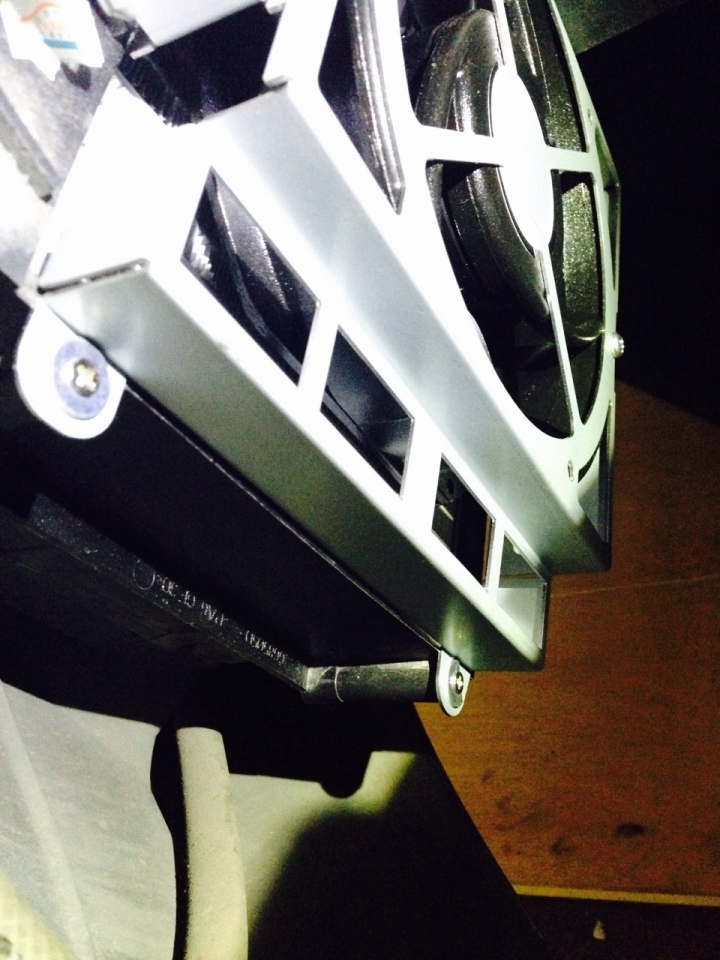

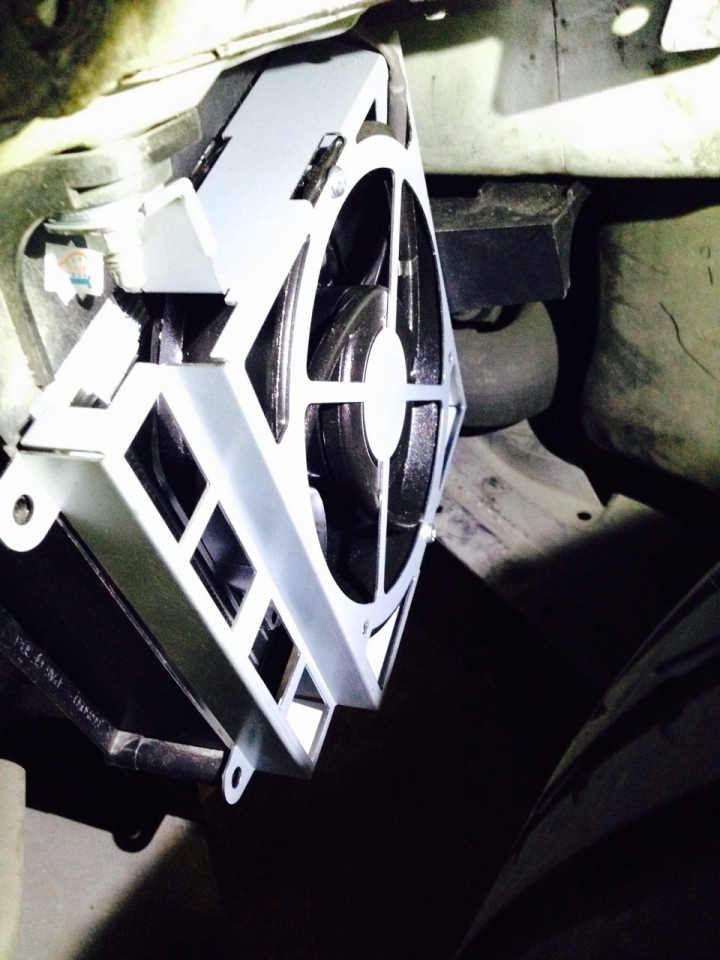

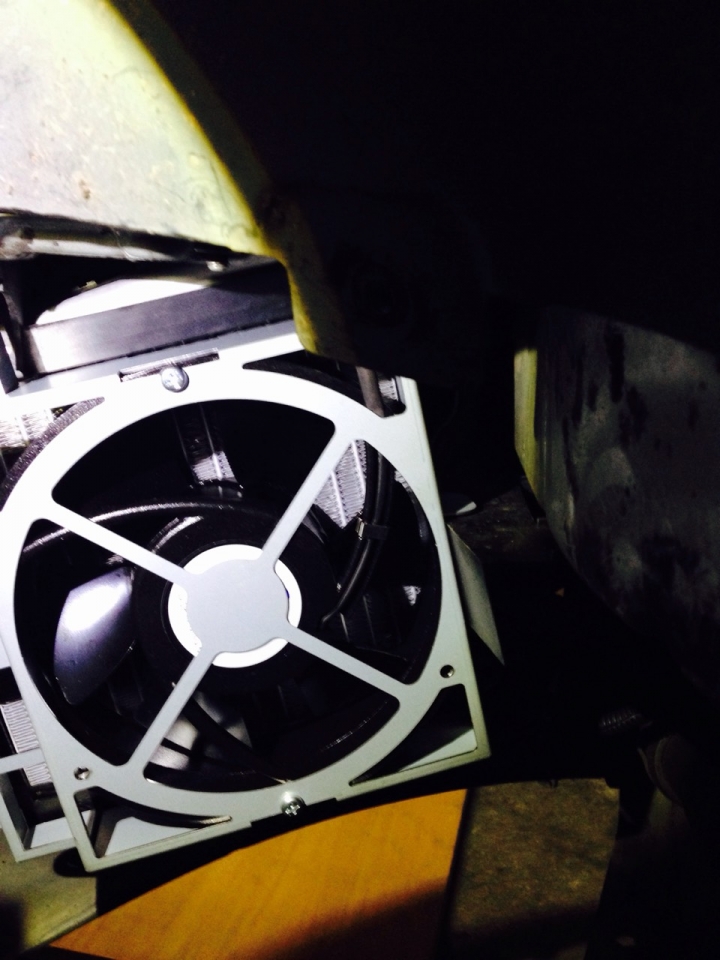

上風扇模組啦。
25

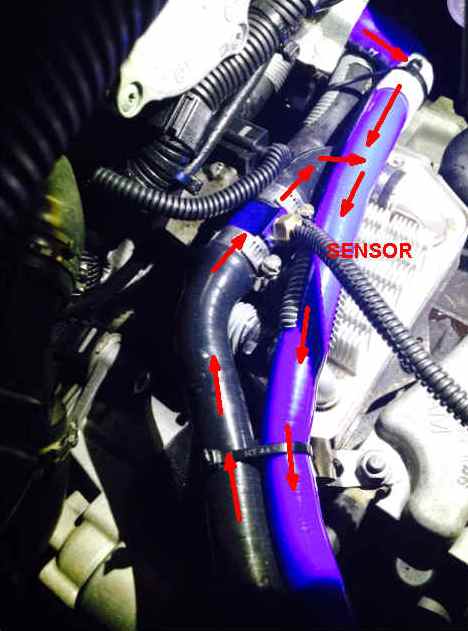

水流方向跟感溫器
26

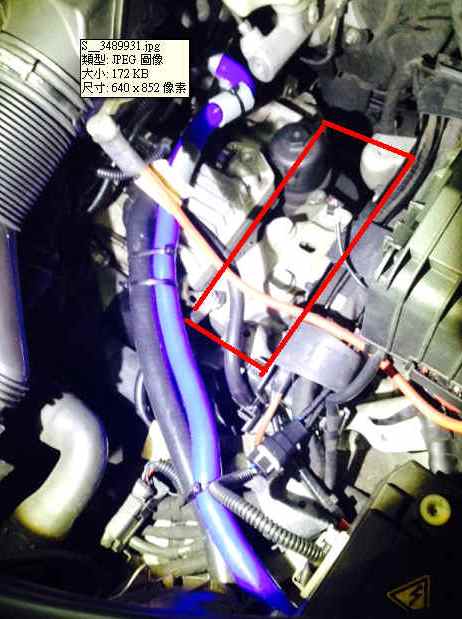

此區域最好淨空，引擎會搖動，會吃掉此地方空間。會些許頂到電瓶底板。

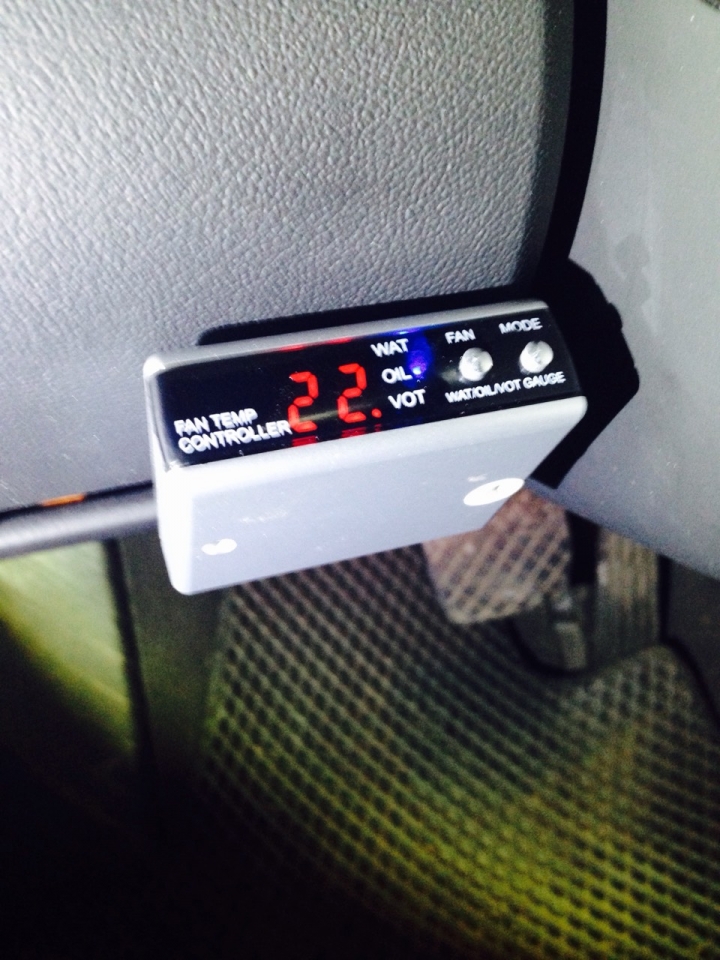

控制器部份。
