nexus7一代取下鋰電池直接供電5V

alan8185
個人積分：7分
文章編號：62962395

7分

樓主

2017-01-06 13:39

我已將壞掉的鋰電池保護板分離,將電池的控制板 + -極直接使用USB5V
測量4.多V可開機也可透過傳輸孔顯示充電中

問題1:模擬100%的直接供電,為何會平板會逐漸掉電必須移除電源在開機才可恢復100%
問題2:拆除電池直接供電下透過傳輸孔仍可顯示充電,會有不良引響嗎?
問題3:單顆18650焊接在電池保護板上有可能替代原電池嗎?可以充電嗎?
問題4:使用降壓板改成3.7V接在控制板會不會比較好?

希望有人能解惑,謝謝

nexus7一代取下鋰電池直接供電5V

2017-01-06 13:39 發佈

文章關鍵字 NEXUS7 鋰電池

殿殿

殿殿
個人積分：40分
文章編號：62962816

40分

2樓

2017-01-06 14:07

跟我一樣,我也是改這樣,應該是這樣充電電源晶片無法感應所造成的,話說充電孔我已經換過一次了,撐不到1年,所以直接改了,只剩下看影片的功能了

周公也愛我

周公也愛我
個人積分：433分
文章編號：62967159

433分

3樓

2017-01-06 21:28

alan8185 wrote:
我已將壞掉的鋰電池保...(恕刪)

先針對你的問題回答

1.可能因為只有從電池保護端供電導致判讀錯誤或是充電頭或線導電不足導致電壓浮動

2.+-不搞錯的情況下不會有問題但是電池端電壓大於傳輸線端可能導致無法傳輸資料

3.可以但是要注意18650保護板是低於3.7V就直接關閉供電這時候可能平板還在20~40%

4.不會 3.7V是電池電壓基本上有負載的情況下都會掉電壓這時候降壓板轉換率不足的話會導致平板重啟

我的接法 5V2A充電頭>18AGW兩芯線>N7主機板電池插槽左右各兩PIN注意正負極>並聯原廠電池保護板電池端>並聯保護板供電端

保護板排線中間2PIN插回主機板(%數、溫度)

入手N7應該5年多了

從一開始的流暢到OTA 5.0之後的卡頓從高速充電變成越充%數越少

已開始我也以為是電池老化掛了沒辦法蓄電電池拿出來玩一玩搓一搓竟然被我玩到膨脹燒起來

才知道一開始電池就沒有問題有問題的是一代NEXUS7的充電模組 ASUS料件供應商的劣質品

充電模組電路板金屬用料差使用久了導致電流通過速度降低

排線也很差轉彎處還90度折角

但是這些問題很剛好都是一年過保之後才會開始一一浮現出來

我怒刷XDA [ROM][4.4.4] OmniROM for Nexus 7 WiFi (2012) 很推這個平板流暢大復活

然後在怒改宣示老平板不死 Nexus7 2012重生自製充電座

借用華碩有推出但是台灣沒有賣的多媒體充電座利用他的接點來充電

一開始有效至少電流可以看到0.8A左右

但是一陣子之後充電速度又趕不上耗電的速度

這時候我就想乾脆拔電池換了

參考了網路上無數的文獻

學了這個265元!DIY更換nexus7電池

過了一陣子之後就有了樓主的想法想說乾脆不要電池了

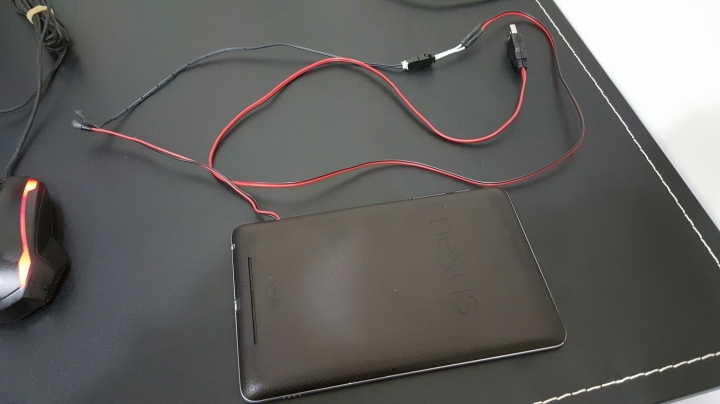

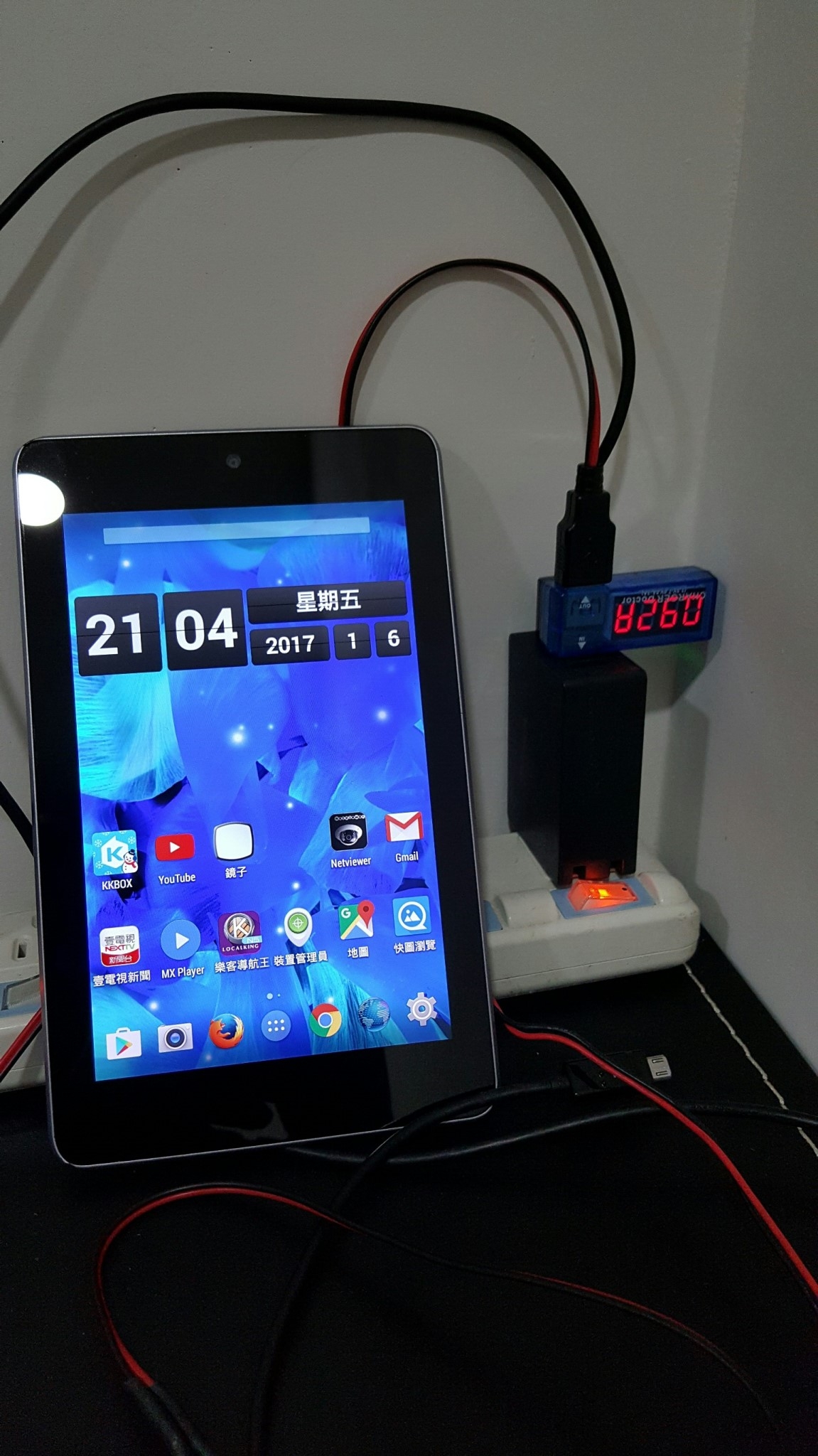

直接電池拆下來把5V電直接送給平板可以哦其實很穩定

但是電池會顯示0% 而且USB傳輸會無效(電池端電壓大於電腦USB端)

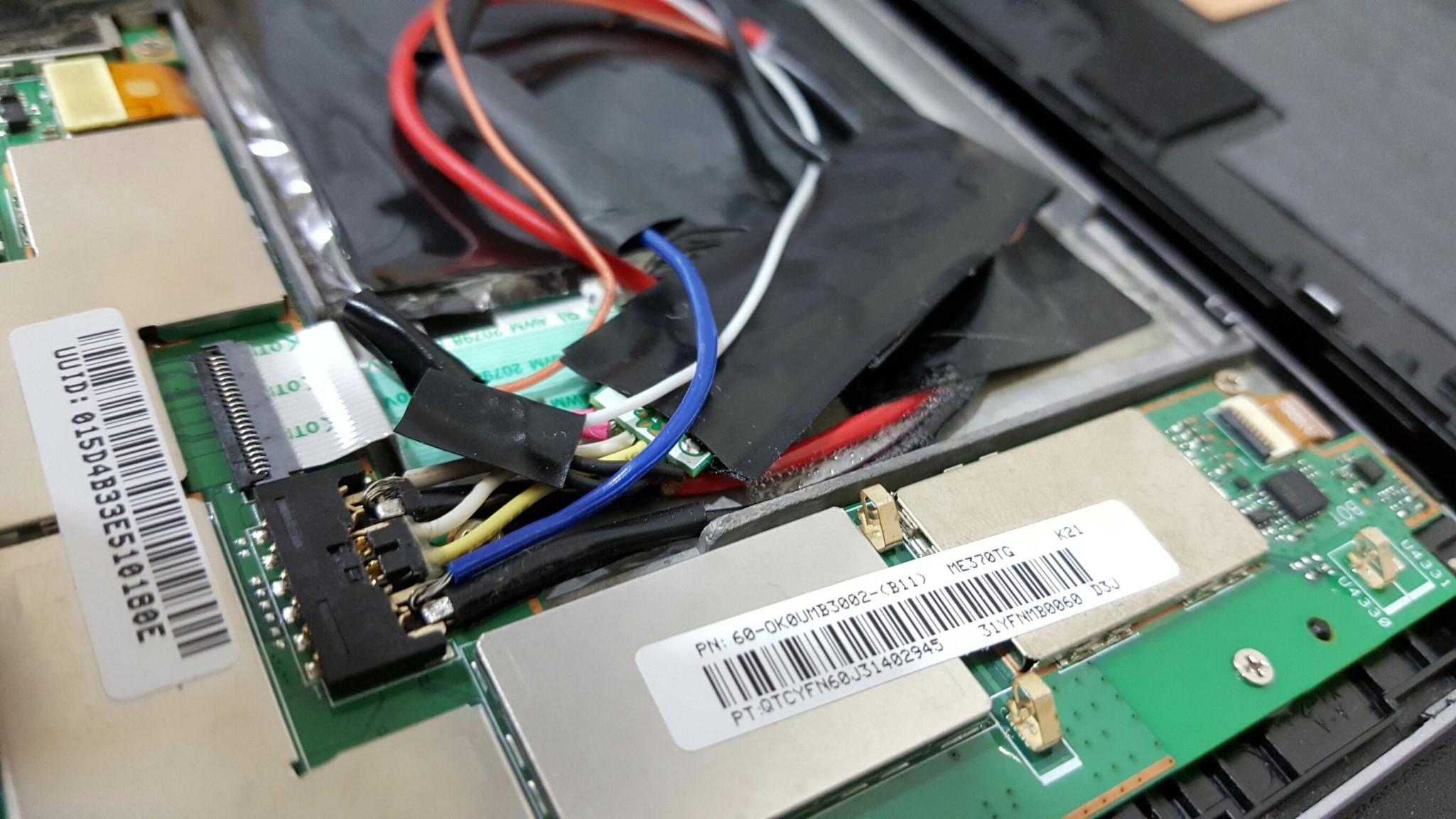

最後再把原廠電池的保護板拆了留下中間兩個PIN +5V跟GND並聯保護板

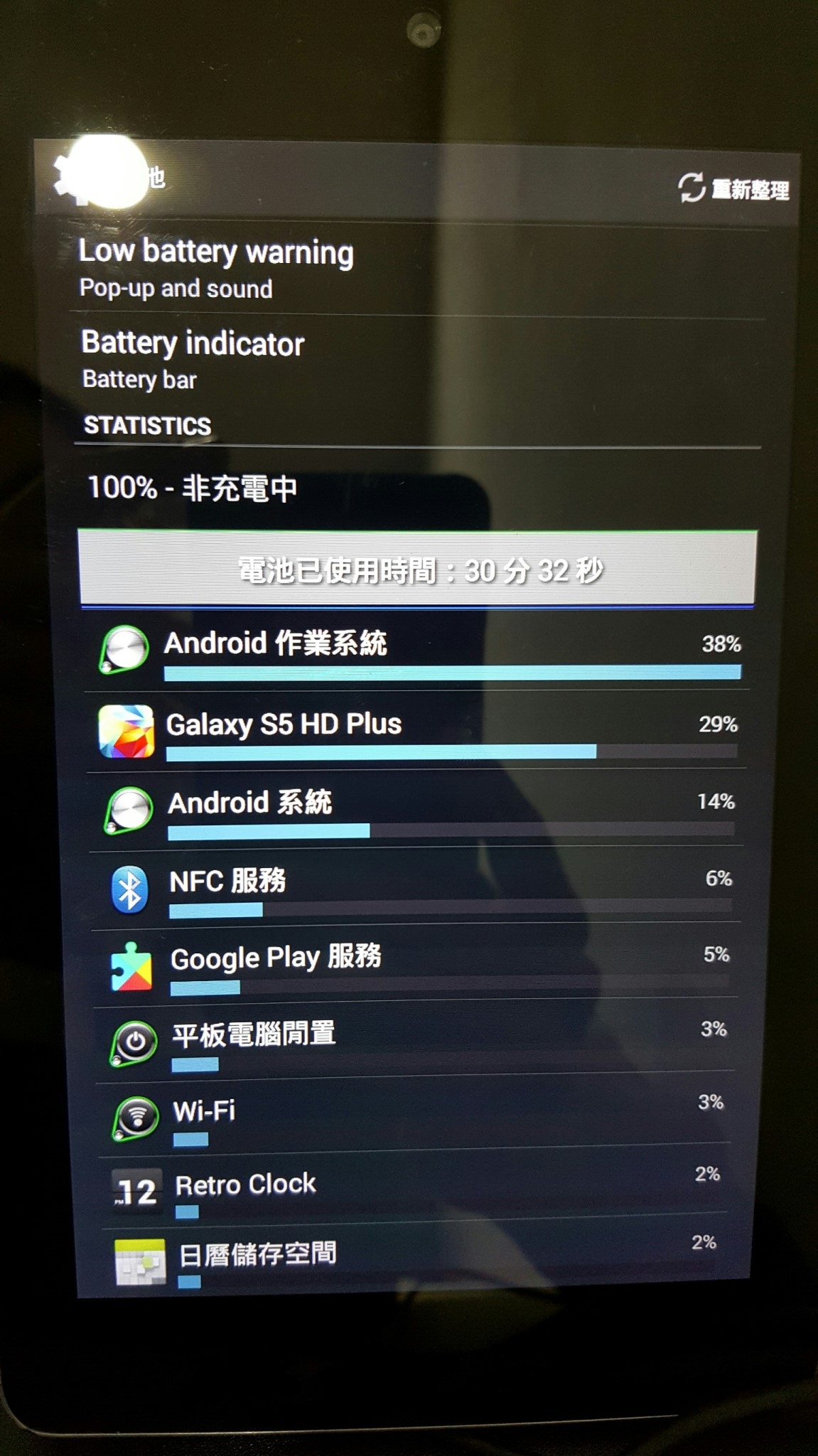

讓NEXUS7永遠保持在100%的電量也可以用USB傳輸資料

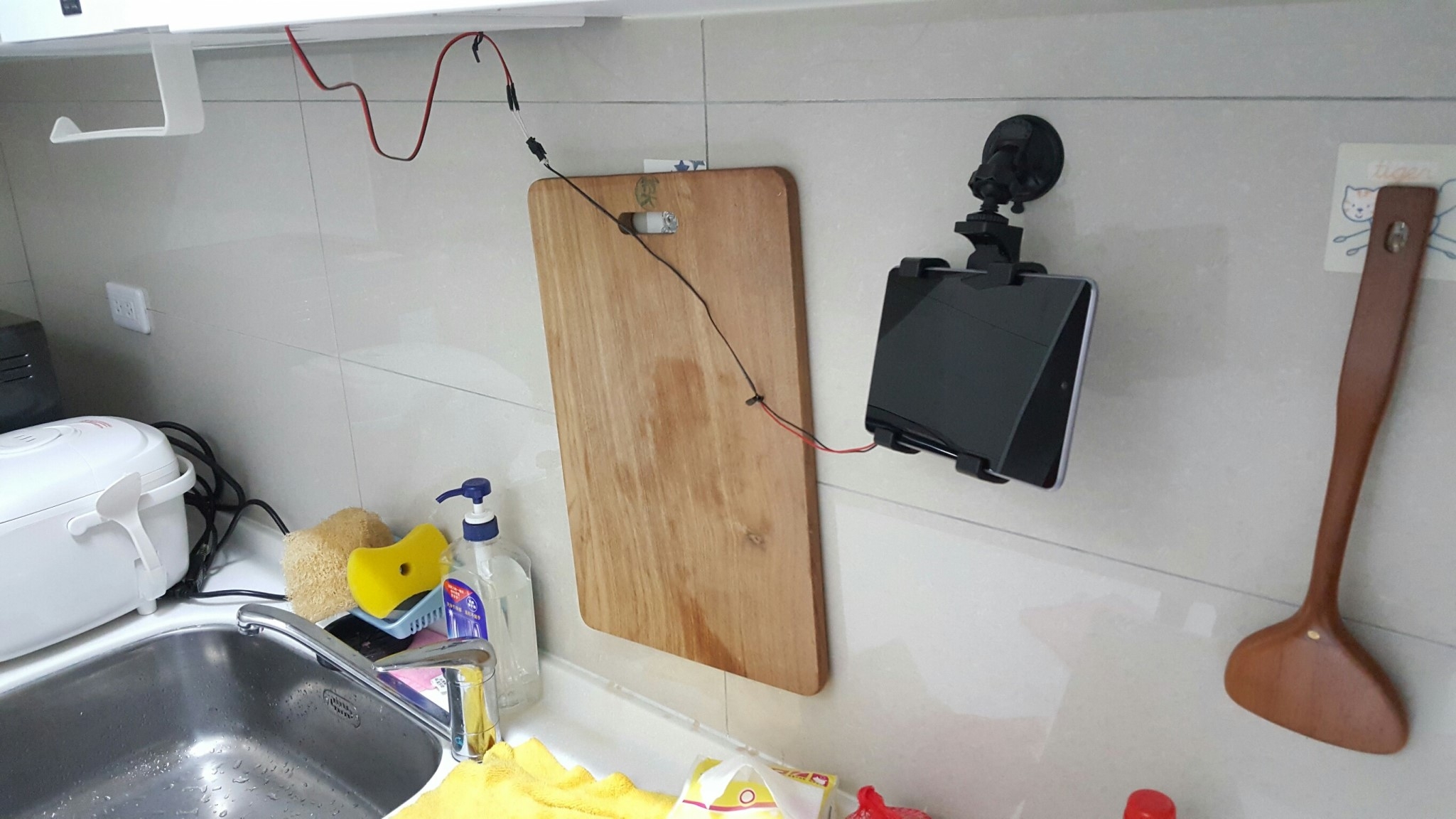

最後她的任務就是陪伴我度過在廚房做菜的無聊時光

歷史大概是這樣把
改多媒體接點>更換小米成鋰電池>直接不用電池也不用保護板 +5V GND直接接上去>並聯保護板接上去

喔對了如果大大要改記得接主機板的PIN腳 5V跟GND一定都要接2PIN 不然開機電流很大會不穩

電源線徑也要夠粗不然開機會失敗

alan8185

alan8185
個人積分：7分
文章編號：62968543

7分

樓主

2017-01-07 0:00

謝謝您的熱心分享從您的經驗中我發現到目前是有啟動電流不足的問題存在!
我也來加粗線&並聯看看好了謝謝您指導哦

專屬01

專屬01
個人積分：906分
文章編號：62971413

906分

5樓

2017-01-07 12:16

nexus7 2012用得好真的是還不錯用

alan8185

alan8185
個人積分：7分
文章編號：63002099

7分

樓主

2017-01-10 13:34

周公也愛我 wrote:
先針對你的問題回答1...(恕刪)

回報您一下最近改造心得,電源線不用加粗,也不用並聯,由保護板供電就可以了
開機失敗是因為電源就是電池所以不能斷電後直接連接
保護板必需先過電在連結送給平板,我的方法是在保護板電源與平板之間作各開關
送了電才開啟就不會發生開不了機的情況
供電可用USB頭供電,或降壓板,輸入有3.7以上應該就可點亮機器

另外您可下載Android Studio 安裝工具包,打開usb偵測
輸入指令:
adb reboot bootloader
fastboot devices (verify connection)
fastboot oem off-mode-charge 0

成功後當我按下開關鈕送電即可開機,晚些在上傳圖片分享

補上接線帶開關完成圖
此改法前端多了一塊4.2v降壓板,直上電瓶電,主要用於替代導航機,居家用usb5v供電就可以了

seapharm

seapharm
個人積分：18分
文章編號：66524916

18分

7樓

2017-11-21 0:28

alan8185 wrote:
我已將壞掉的鋰電池...(恕刪)

謝謝分享，thanks a lot!

jackwu63

jackwu63
個人積分：5分
文章編號：68437723

5分

8樓

2018-05-07 14:44

請教一下各位大神，我的三星NOTE 8.0 電池掛了，
可以改成跟樓上一樣直接吃變壓器的電使用嗎?

如果可以的話，哪裡可以幫改呢?我住台南東區

沙鹿人

沙鹿人
個人積分：2882分
文章編號：68438043

2882分

9樓

2018-05-07 15:15

jackwu63 wrote:
請教一下各位大神，...(恕刪)

我的S2手機是這樣接，
NOTE 8.0找到正負接點，
應該也可以，
直接充電器接線方式，
手機測試，分享器自己試，應該也可以，
自己動手，
找低電壓低電流充電器測試，
輸出1A即可，
高電流會造成手機斷電，

拿老機器測試，
也是4接點，
對照電池正負極，
充電線直接焊手機正負兩點可用，
不過電壓電流沒穩壓會不穩，
畫面會皮皮挫就是，
要正常使用得經過穩壓，
