V88背板是用卡榫卡住的

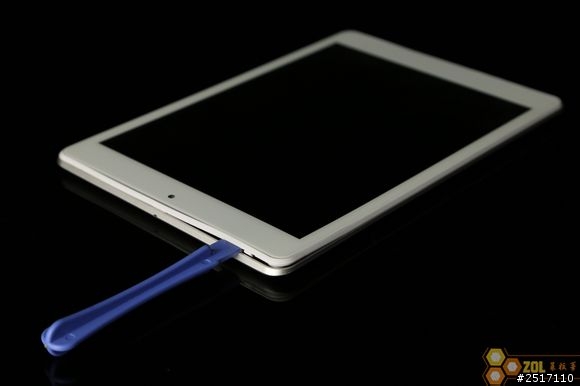

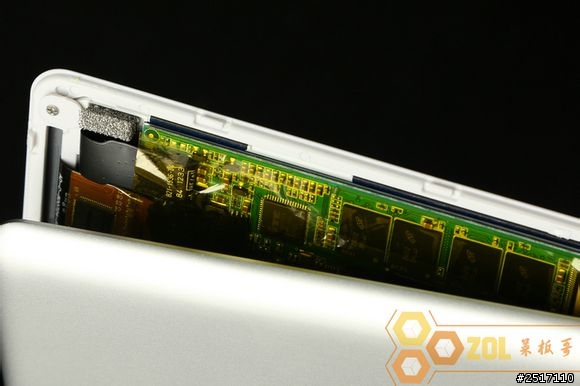

用專門修手機平板的撬棒撬開

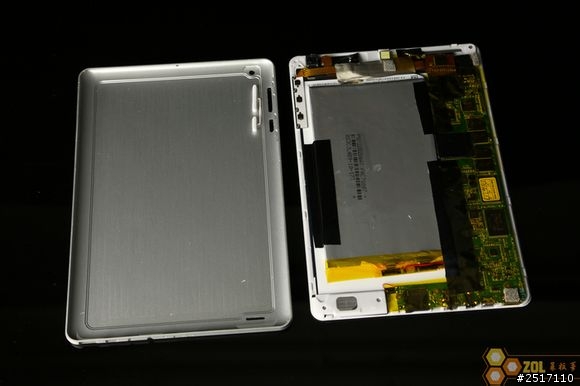

背蓋完整掀開

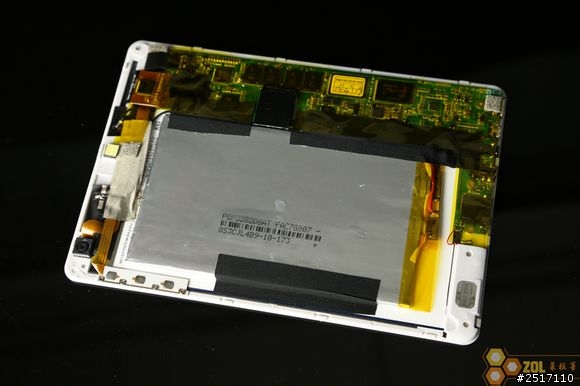

IC板上貼滿了黃色的絕緣膠帶
這膠帶被人評得很差
說只用膠帶固定而已
如果背板是塑料
那就根本不用貼膠帶了
V88是金屬背板
會貼一堆膠帶很正常..
那膠帶不是固定用的...
IC板的左中有一個正方形的黑色散熱片
底下是RK3188的CPU
散熱片剛好貼合金屬背板

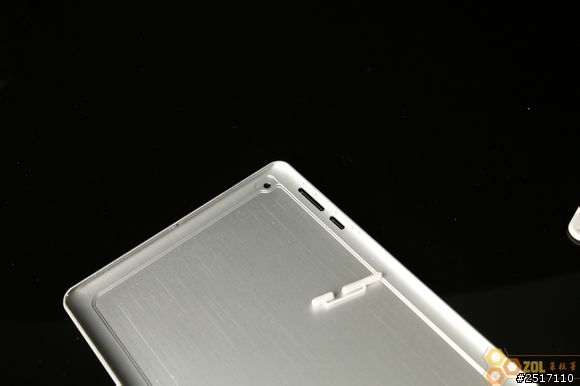

鋁鎂合金背板
散熱效果極佳

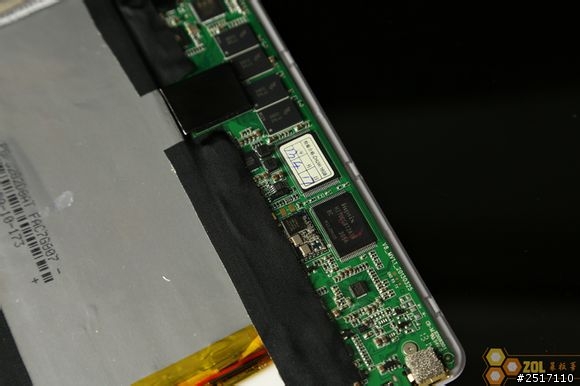

聚合物電池
用黑色布面膠帶固定

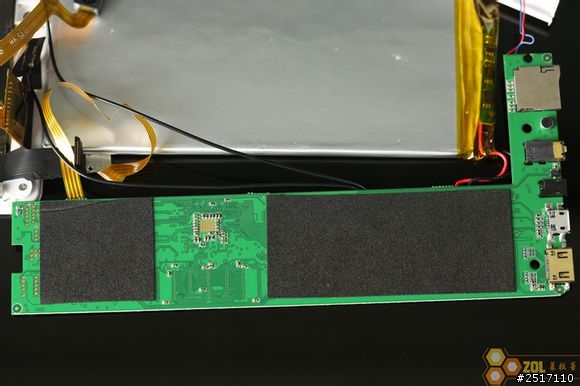

常見的L型基板

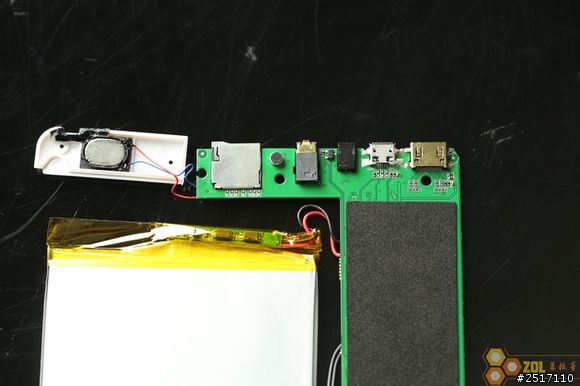

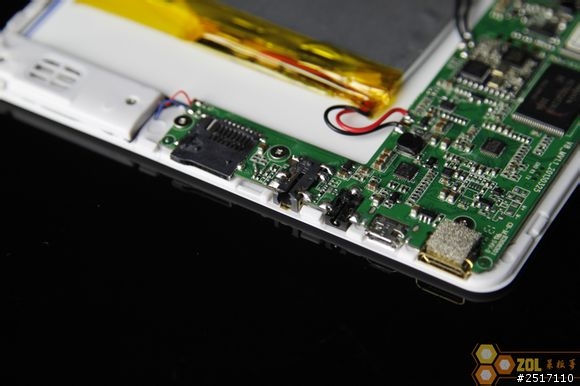

各各端口的拆機圖
喇叭有自己的共鳴腔
這個我實測過...
我的V88套上ipad mini的矽膠皮套
音量孔沒開洞
被蓋住的狀況下
音量完全不減
聲音會從下方傳出來

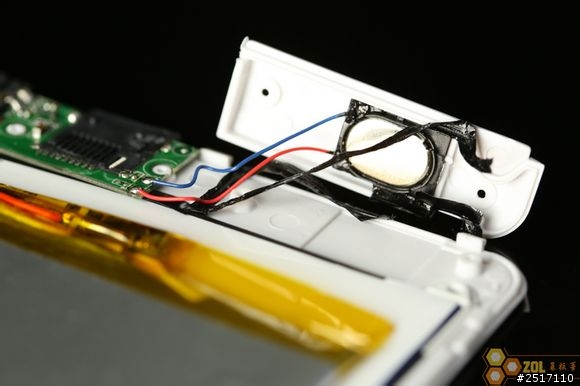

共鳴腔拆開圖

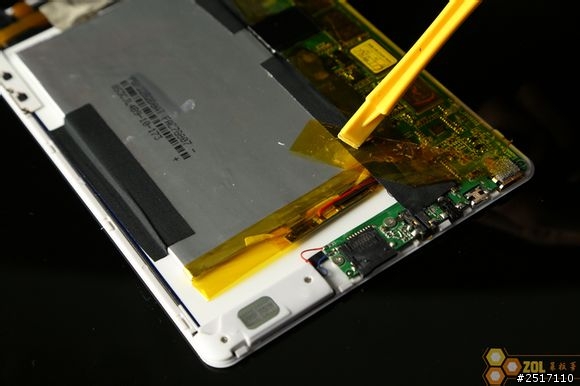

撕開黑色膠帶就可以取下電池

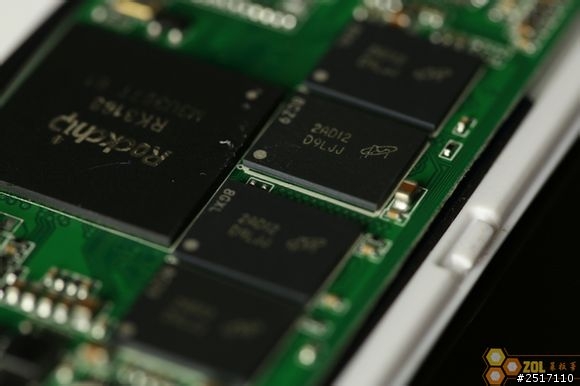

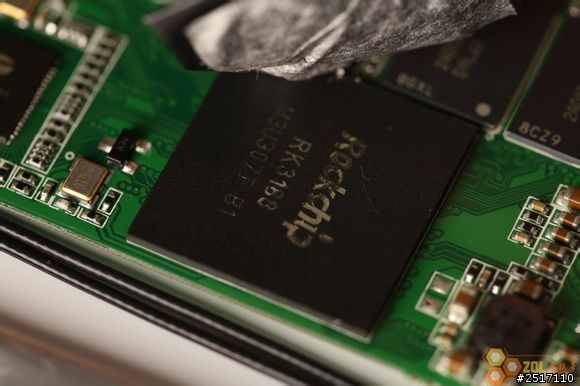

撕開散熱片後RK3188就出現了

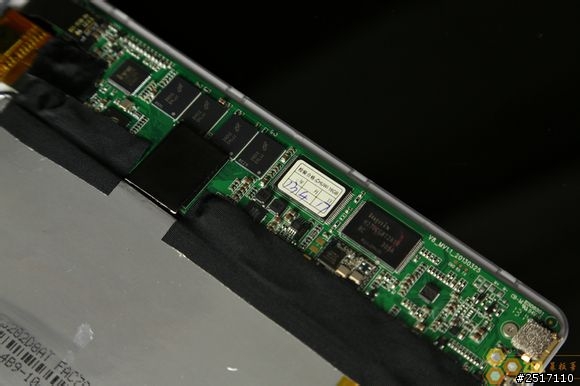

美光顆粒
海力士內存
從基板上拆下來的螺絲

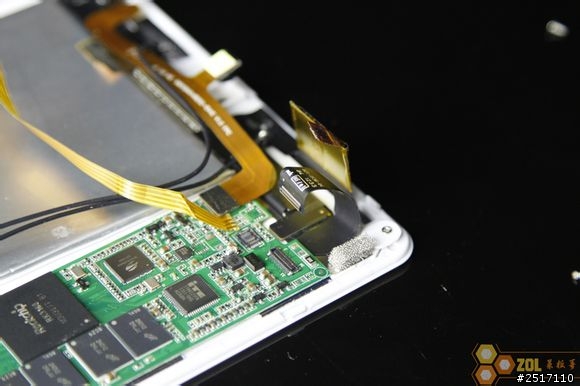

前後鏡頭的軟排線跟屏幕的接口處

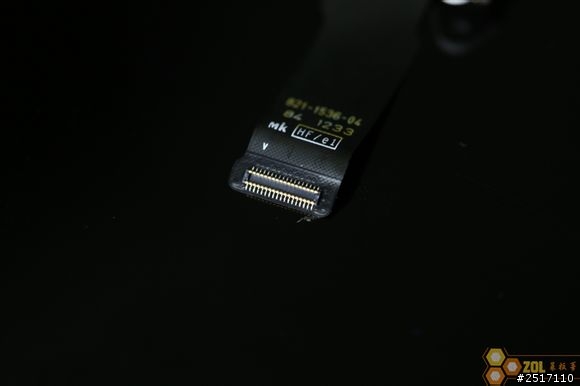

屏幕的接頭

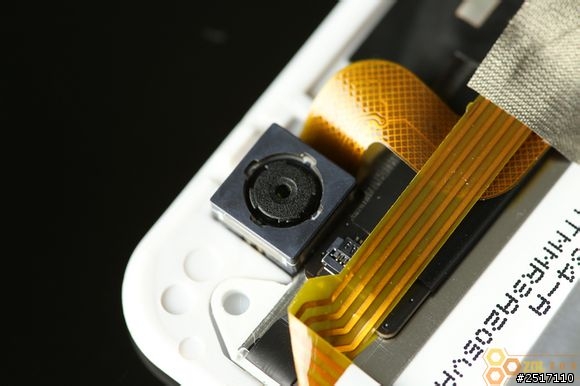

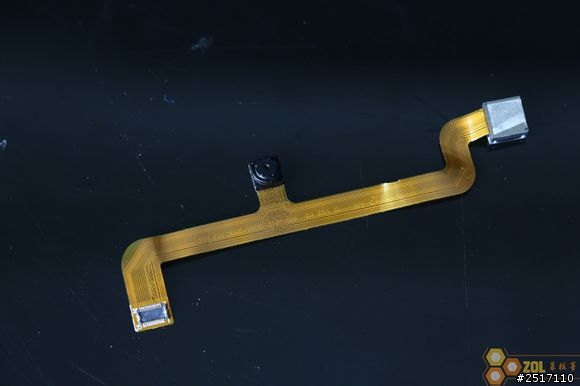

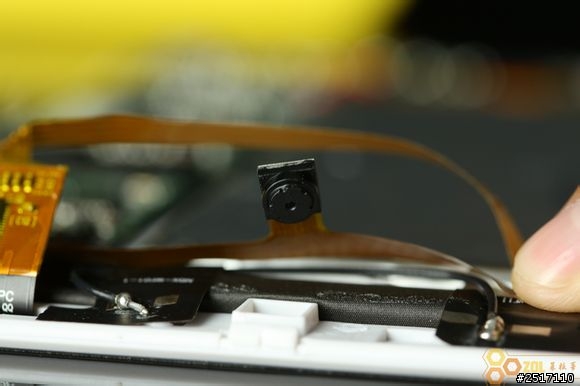

前後鏡頭的詳細拆解

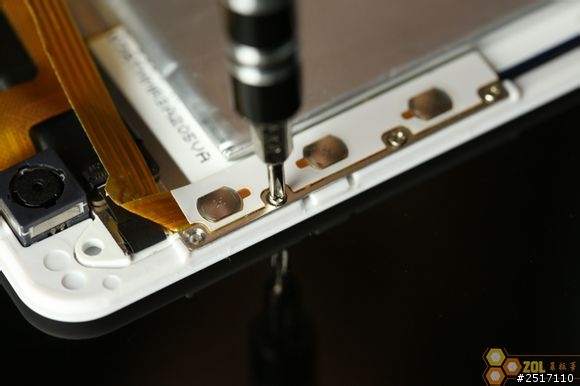

物理按鍵是銅片微觸開關
這不耐按..

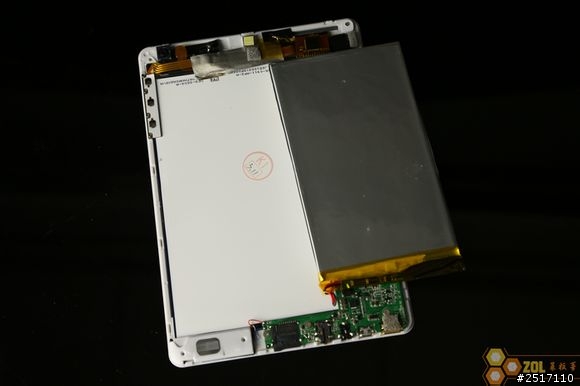

基板跟電池取下圖

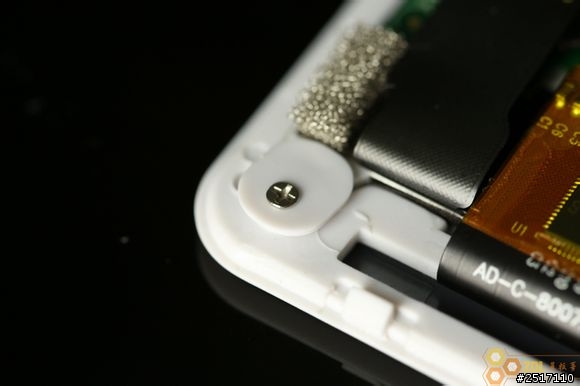

塑膠墊片+螺絲釘
這是整個屏幕的重要固定
打開後就可以輕易取下液晶面板

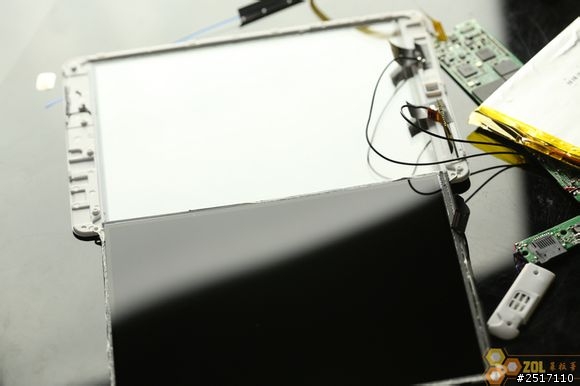

液晶面板跟觸碰面板分離

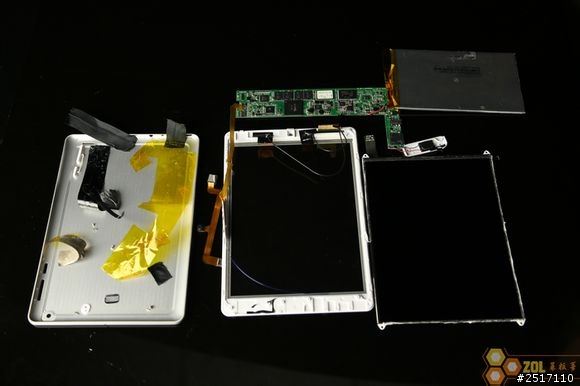

全部零件的全家福..
以上圖片是大陸網友的拆機圖
我捨不得把我的V88拆成這樣所以借圖
評語的部分是我的意見
蔡板哥的評語說的V88一文不值
但我不苟同他的說法
看完他的拆機圖後隔天我就買下V88了
有點電子底子的看就知道黃膠帶是絕緣用
怎麼可能用來固定
就算大廠牌的華碩宏碁也是有用絕緣膠帶
加上基板上鎖上不少螺絲
電池都用布面黑膠帶固定
以大陸的平板來說做工算中上了
來源 菜板哥維修系列
