MK-808的改造
----------------------------
這是我第二次針對MK-808的天線改造,這一次的改造比上次簡單了一點,所以時間比較快,大概一天就搞定了...
要看第一次改造,請看這裡
MK808 雙核8G Android 4.1.1 智慧平板電視 wifi 天線改裝
這一次的改造重點在保留MK-808的內建兩個天線,自己再加上一個外接天線,然後使用一個可延長的外接天線,不在MK-808的外面再加上一個外殼
先說一下MK-808與無線AP的相對關係,雖然兩者只間隔2米,訊號有三格,但連Google Play時,老是斷線,根本就連不上去
改造後,訊號同樣是三格,但連Google Play的速度明顯快了很多,不再出現"無法連線"的畫面
天線改造前,常常出現的畫面
天線改造後,很快就給他連上Google Play
上一次的改造中,有一些細節忘記拍照片,趁第二次的改造,把詳細的過程給補上來
我的MK-808
如何打開MK-808的外殼??
在紅圈的地方加壓(左手拇指),右手拇指指甲伸入溝中,往上扳開

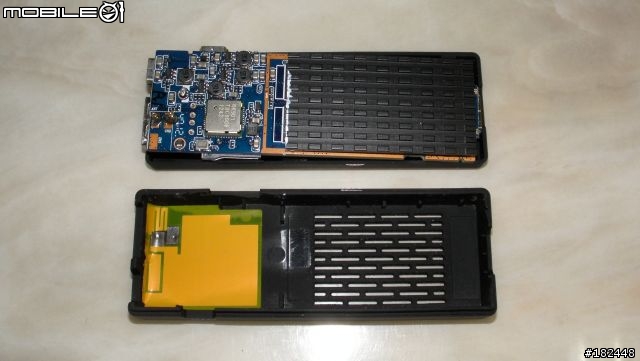

板開後的樣子
在紅圈的地方加壓(左手拇指),藍圈的地方(右手拇指指甲伸入溝中),往上扳開

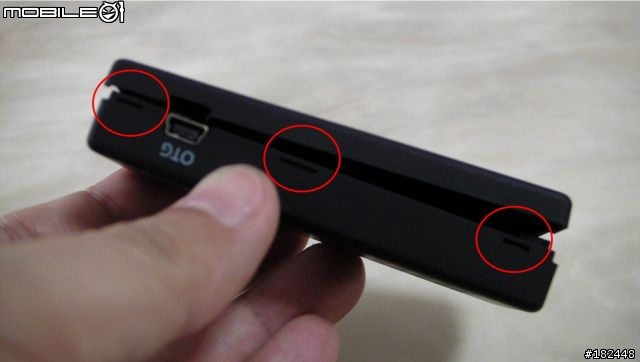

每一邊各有三個地方要扳開(如紅圈所示)
另外一邊也是有三個地方要扳開(如紅圈所示)

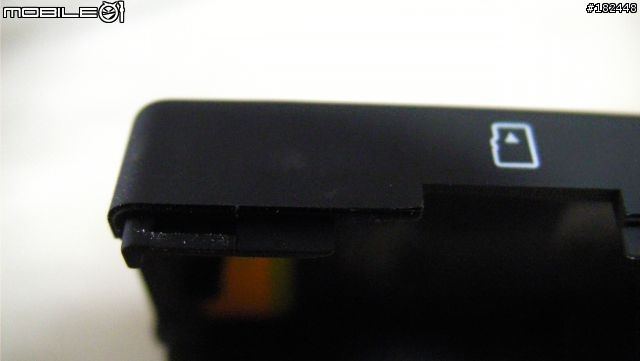

這個地方要特別注意,不要開得太開,以免天線的線被扯斷,我的第一次改造就是在這裡不小心把線給扯斷,還好這次有特別注意
笑筊
聖筊;開始改造囉!!
紅圈處就是我們這一次要改造的地方(加上天線);藍圈處要挖洞讓天線出去
紅圈處放大
傳說中低損耗的1.8D銀線
預計接上的樣子(未銲接前)
藍圈是延長天線的SMA頭(公頭公芯),紅圈是1.8D銀線端的SMA頭(母座母芯)
按照上次的經驗,GND的地方要用刀片刮一刮,把上面的保護層除去,不然銲錫會銲不上去
黃圈處要挖洞讓1.8D銀線出去
挖好的樣子

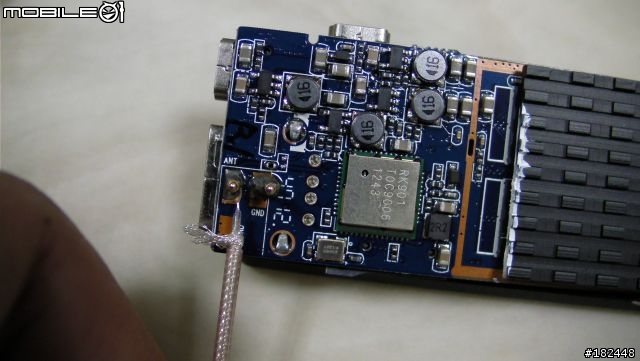

焊接好囉!!記得先用三用電表量一下兩個焊接點間的阻抗值,GND vs ANT,量出來的值應該為1,若為0表示失敗
把兩邊蓋子闔上
完成改造,迫不及待來做個測試(此時已是晚上10左右)
5dbi天線放在電腦主機上(隔天補拍)
MK-808藏在螢幕後面(隔天補拍)
螢幕有外掛一個多點觸控,變成21.5吋的平板電腦;這個螢幕有多組輸入,HDMI,DVI,VGA...可同時作平板電腦及一般桌上型電腦使用.(隔天補拍)

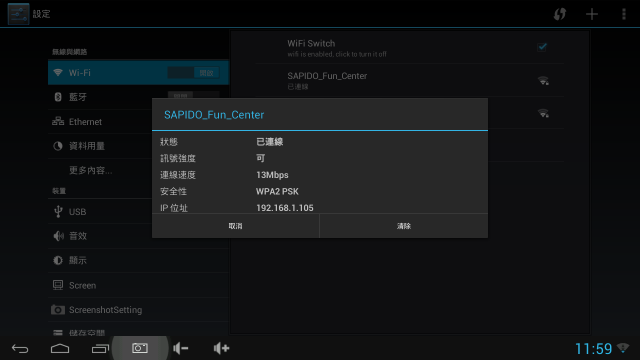

還沒改造前的畫面1,常常連線錯誤
還沒改造前的畫面2~4,Google Play根本連不上去
改造完成的畫面1,Google Play很快就連上去(很久沒更新,是舊的Google Play畫面)
10點多開始連網
很久沒更新,就這樣開著讓它連續連網2個小時,穩定連網中,同時也下載了不少免費遊戲
與10點多的連網速度做比較,沒有變化
以上!!改造完成!!
結論!!
不是老王賣瓜,加上外接天線後的使用感覺,真的只有一個字可以形容"爽"
個人覺得MK-808本身內建的天線,只能說是堪用而已,但也不能怪他,因為要在這麼小的空間,塞進去一個很好用的薄膜天線是不可能的,因為面積絕對會比現有的大得多,若您覺得MK-808的無線網路不好用,就和我一齊來改造吧!!
------------------------
MK-808B的改造
------------------------

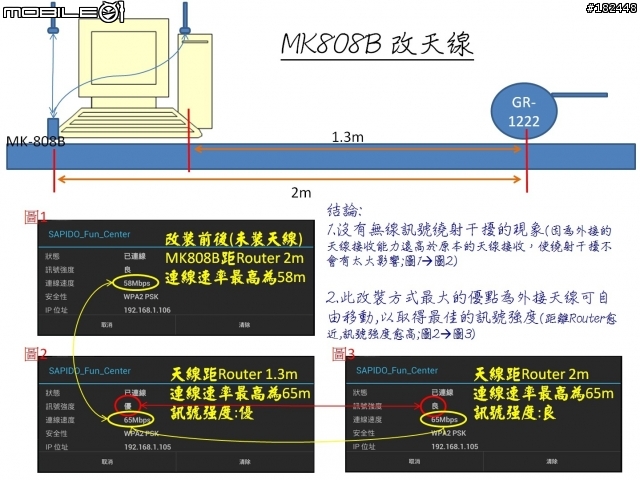

先簡單針對這一次改造得到的三個結論簡述如下
1.MK-808B要得到最佳訊號,方法為有文字與圖的那一面要面對訊號源(A黃膜天線比B黃膜天線的接收能力來得比較好)
2.無線訊號繞射干擾確實存在,但影響微乎其微,不需要再增加外接天線後,為此將A黃膜天線給移除
3.改造外接天線的好處是可藉由移動外接天線,去取得最好的連線速度.
有圖有真相,後面就請大家看圖聽故事了.....
這一張是MK-808B & MK-808的黃膜天線大小比較,MK-808B的天線較小,設計也已與MK-808不同
MK-808B調整無線訊號的最佳位置,是將MK-808B直立,然後有字的那一面,面對訊號發射源,可得到最佳訊號(同樣的方法應該也可適用於MK-808),在調整的過程中,有試過將天線B的那一面朝向訊號發射源,但結果沒有比天線A朝向訊號發射源來得好,故推測天線A的收訊能力比天線B佳.
如圖,將天線A給移除,在只有天線B的情況下,訊號變得很不好(此時天線B朝桌面,並未正對訊號發射源)
這一次入手的MK-808B還好不是機王,無線上網功能不錯(如圖);但最高也只到58mbps
驗明MK-808B正身
因為沒拿到機王,本來是不想改造外接天線的,但blueteeth大提到:要改造外接天線,應該要先移除原先內建天線,以免因為"無線訊號繞射干擾",造成改善結果沒有預期好等其他觀點......
我同意他其中的觀點:"外接的天線訊號強度遠高於原本的天線接收，使繞射干擾不會有太大影響...。
但是否要移除原先內建天線,則不是很認同,所以才有這次的改造,看看是否真的需移除內建天線以得到最佳連線效果.
結論2:
應該是"無線訊號繞射干擾",三天線時只能抓到四個router,雙天線能抓到六個router,但個人認為影響微乎其微,不需要為此將A黃膜天線給移除
測試方法1
用MK-808B內建的設定裡去看連線速度,結果速度同為65Mbps,但抓到的router數有差
測試方法2
上testspeed.net網站去做upload & download的測試的結果,個人覺得兩者差異不大,但三天線的上傳速度到達3M以上的次數確實比雙天線少兩次
結論三,改造外接天線的好處是可藉由移動外接天線,去取得最好的連線速度.
好啦!!開始改造了
這個是今天會用到的材料
拆開囉!!MK-808B的A天線比MK-808來得小,但連線速度並不含糊(不曉得是不是我MK-808拿到機王的緣故)
B黃膜天線的接點處,此處很不好加工,故放棄在此加裝外接天線
這個天線也與MK-808不同
主晶片為RK903
這次要改造的地方,這次不用像MK-808要刀片刮,上面已有鍍錫

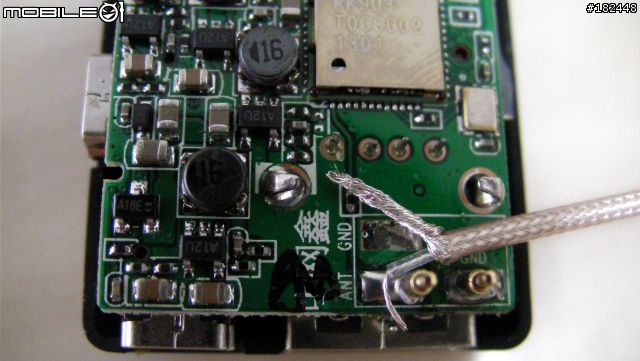

先把線擺上去看看
另一個角度
把多的線剪掉

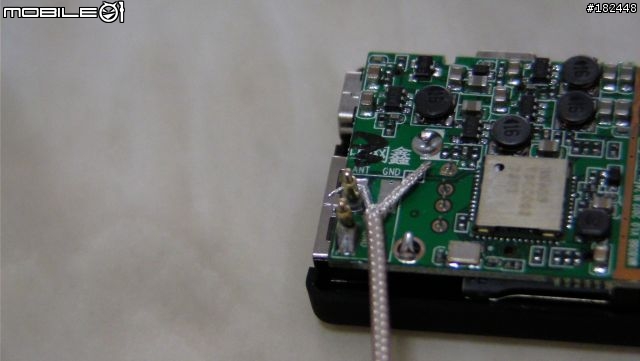

銲上去囉!!記得先用三用電表量一下兩個焊接點間的阻抗值,GND vs ANT,量出來的值應該為1,若為0表示失敗
線預定要出去的地方,要開個孔!
覺得上次用刀片和尖嘴鉗挖的洞不漂亮,所以這一次出動重裝備,Hitachi的砂輪機出場囉!!但...會不會太過分了,用牛刀殺雞??
挖好洞的樣子,有沒有比之前來得好看??
結果第一次沒量好,挖得不夠深,又再來一次!!
指揮艇組合!!大功告成!!
趕快做個測試,咦!速度怎麼沒變好??
其實這個時候外接天線還沒接上,想試試有沒有"繞射干擾"的現象
終於調到最佳角度,沒接天線的速度可到58Mbps,訊號強度為"良"(畫面右下角為兩格)
接上天線,訊號強度馬上像吃了威而鋼,變為"優"(畫面右下角為四格)
上PPTV看一下柯南,試看看流暢度,此時肚子也餓了,吃飯去也!!
回來又試了速度,變成65Mbps,後面又測了幾次,速度穩定在65Mbps,沒有再變動,比沒改裝前(58Mbps)高,哈哈!!改裝大成功!!
