平板電腦內排線如何接上

zevildefence
個人積分：0分
文章編號：40860842

0分

樓主

2012-12-29 11:54

因為觸控失靈，逼不得以只好自己拆開來看

目前是這樣子

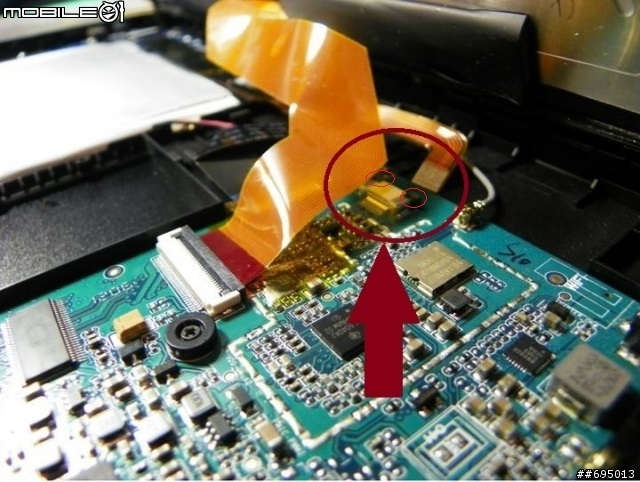

第一章圖片內發現有排線鬆脫，想請問如何接上，手邊工具只有金屬鑷子

另外想問在大陸論壇看到因為TEN3的觸控和WIFI晶片距離太近，可以選擇用鋁箔紙把WIFI晶片蓋住並將觸控晶片貼到另一側避免干擾，想問這樣的效果是否實際，並且鋁箔紙要怎麼取得(教學是用香菸盒，不過我不抽菸....)

2012-12-29 11:54 發佈

文章關鍵字平板電腦內排線

idle

idle
個人積分：4分
文章編號：40861798

4分

2樓

2012-12-29 12:59

鋁箔紙可以去大賣場找廚房用品，看是要買包食物用的(看起來像保鮮膜)，還是要買貼牆壁的(防油煙卡牆壁用)。

若覺得太貴，可以買鋁盤子，在烤肉用品區，就是烤肉用的像紙盤的東西，不過是用鋁製的。
再不然，去買罐品客洋慾片，把灌子中的鋁撕下來用…

或去B&Q，買鋁膠帶，它就是膠帶，不過是鋁片製的。

好多喔，不過你要做好防導電的處理，比如說在鋁紙正反面再貼一層膠帶。

lovesharepc
個人積分：716分
文章編號：40862013

716分

3樓

2012-12-29 13:14

干擾是不清楚
應該不會吧?

排線的安裝

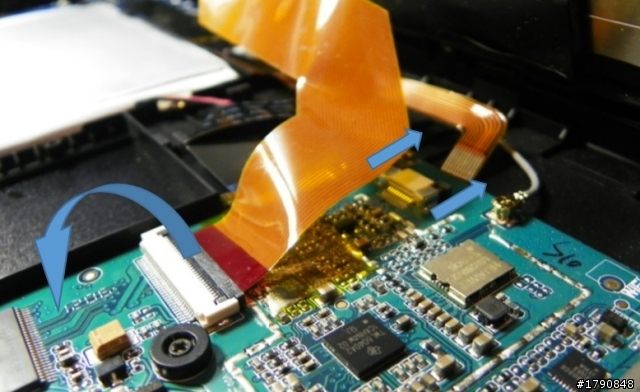

你看我的圖(借你的圖我這邊沒相關照片)
將黑色卡準照著我箭頭方向就能鬆開
將排線塞進去再將卡榫反方像押回就鎖住了

zevildefence
個人積分：0分
文章編號：40862168

0分

樓主

2012-12-29 13:23

lovesharepc wrote:
干擾是不清楚應該不會...(恕刪)

THX,如果是後面那一組排線呢? 因沒卡榫我是只用手喬一下也不知道有沒有接上

zevildefence
個人積分：0分
文章編號：40862196

0分

樓主

2012-12-29 13:25

idle wrote:
鋁箔紙可以去大賣場找...(恕刪)

感謝，等會買包洋芋片去 :)

一般透明膠帶即可還是用包電線用的?

lovesharepc
個人積分：716分
文章編號：40862737

716分

6樓

2012-12-29 14:00

zevildefence wrote:
THX,如果是後面那一組排線呢? 因沒卡榫我是只用手喬一下也不知道有沒有接上

哪一組??

zevildefence wrote:
一般透明膠帶即可還是用包電線用的?

idle wrote:
要做好防導電的處理，比如說在鋁紙正反面再貼一層膠帶。

別這麼做
你不知道那個材料會不會吸收電磁波
不是你看起來透明就代表電磁波過的去
舉個例子為什麼照 X 光可以看到你身體內的狀況
因為人的身體有些會吸收 X 光有些不會
這樣才照的出東西有些東西對他來說是透明的有些不是

鋁箔從背面去固定好就好了別貼東西在他上面

idle

idle
個人積分：4分
文章編號：40862894

4分

7樓

2012-12-29 14:11

lovesharepc wrote:
別這麼做你不知道那個...(恕刪)

原來絕緣材還不能亂貼啊？
我只是以前看過有些晶片外面有金屬罩，罩子上又會貼絕緣紙或像底片似的塑膠片，
以為只要是絕緣體就可以了。

zevildefence
個人積分：0分
文章編號：40864531

0分

樓主

2012-12-29 16:14

lovesharepc wrote:
哪一組??別這麼做你...(恕刪)

紅線標示處，因為該處排線只有接頭沒有卡榫，一來我怕亂接會弄壞，二來怕會沒辦法固定

西瓜豬
個人積分：41分
文章編號：40866466

41分

9樓

2012-12-29 18:43

旁邊兩個黑色卡准在排線插入後向內推即可卡緊

lovesharepc
個人積分：716分
文章編號：40867550

716分

10樓

2012-12-29 20:08

zevildefence wrote:
紅線標示處，因為該處排線只有接頭沒有卡榫，一來我怕亂接會弄壞，二來怕會沒辦法固定

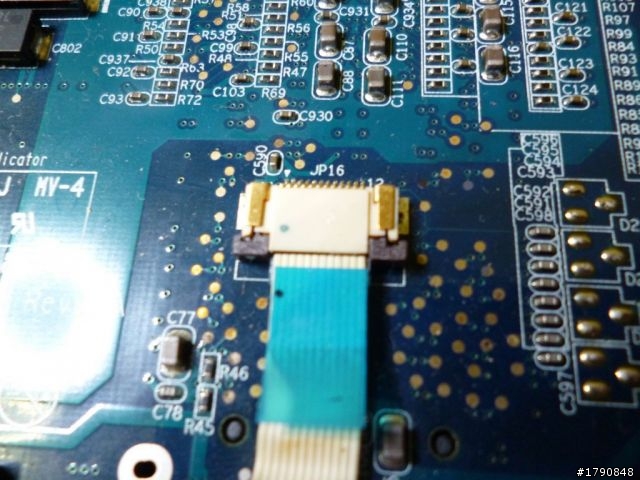

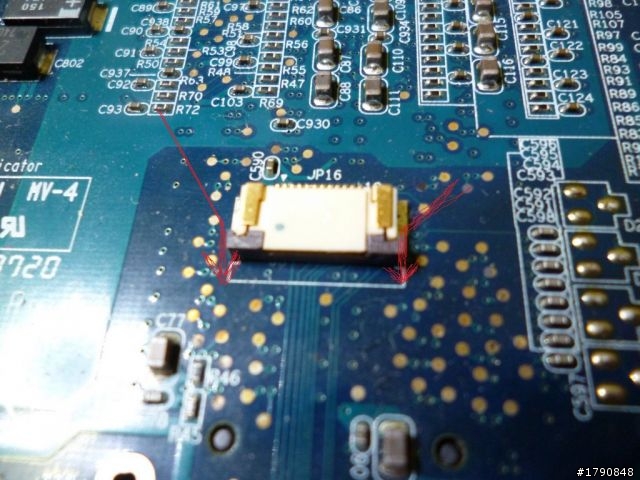

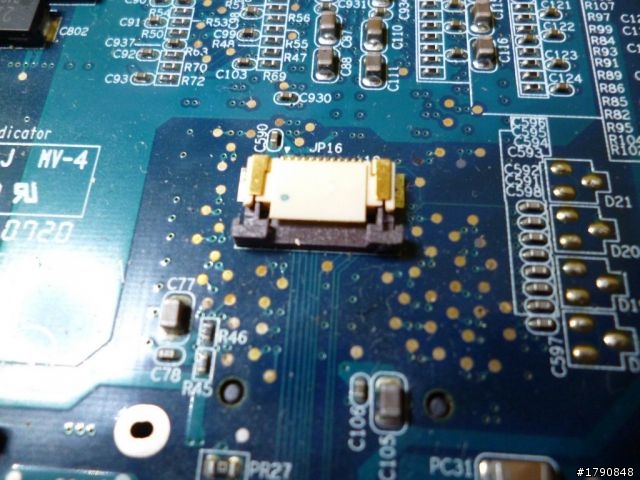

幸好手邊剛有一台筆電的屍體
拍幾張圖讓你看懂

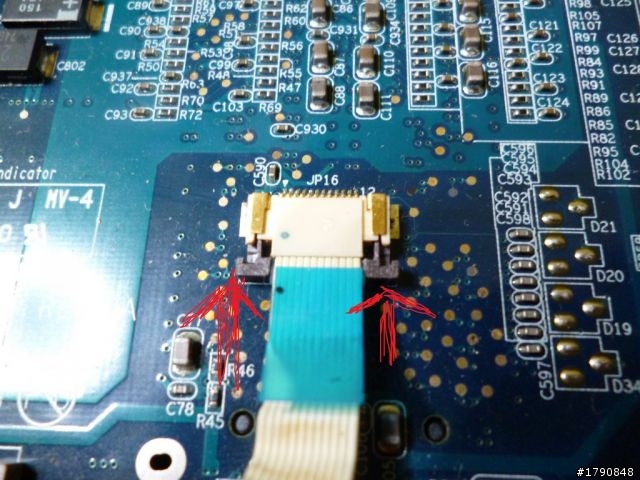

記得卡榫兩邊要一起出力
