還沒拿到摔壞的機子前， 我天真的以為是外屏壞了, 就先到淘寶買了一個外屏, 準備等朋友把悲劇的極光2送來. 換個外屏讓極光2起死回生.
結果……

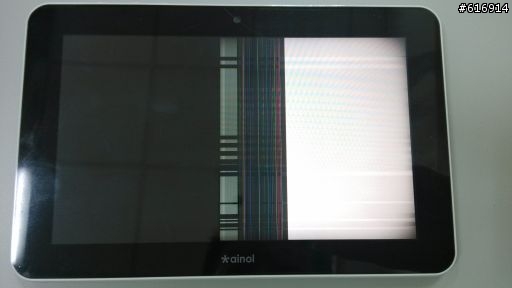

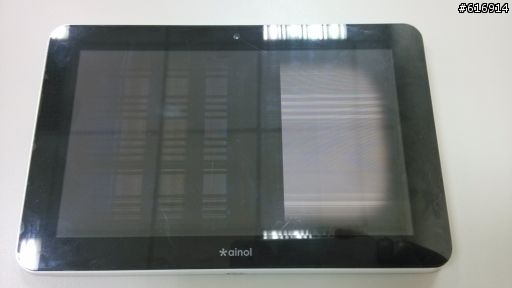

↑右半部反白, 左半部錯亂
↑螢幕解鎖後, 左半部變格子狀
慘了, 外屏完好, 聲音也正常(電池低量警告音), 觸摸滑動也能明顯感覺畫面的閃動, 但就是畫面無法正確顯示… 天啊, 不會是液晶屏(內屏面板)壞具了吧!!!
到論壇裏查了一下, 幫的上忙的帖子不多, 可以說是沒有.
論壇裏有網友提到, 送修原廠要2個月, 而且價錢要3xx RMB. 這是什麼狀況啊..
不死心, 先拆了機子, 把連接線拔掉重接看看...
↓自製的拆機工具

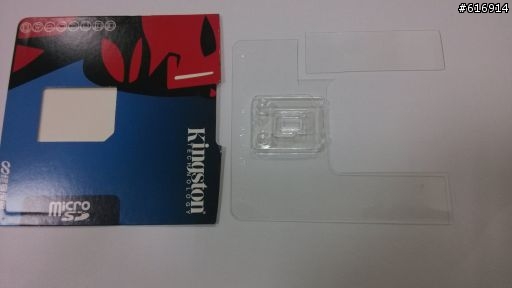

↑SD卡的塑膠盒DIY, 先剪下一斷塑膠, 長度: 好拿就好

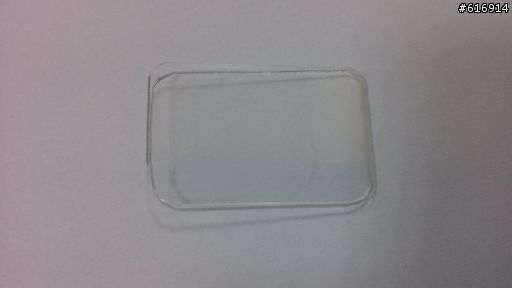

↑將剪下的塑膠從中間對折, 並用剪刀將四個角落修成圓角

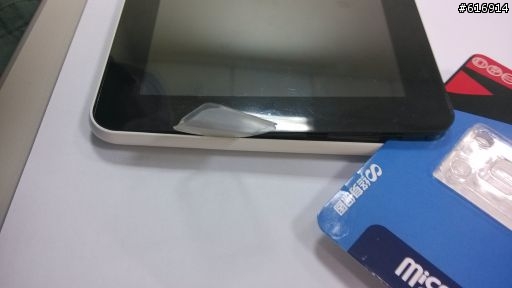

↑先看看外殼接合處哪一個地方有縫隙, 用塑膠片的單片延著接合處用力劃下去.
(不會壞的, 用力就對了)
待縫隙變稍大一點, 用塑膠片雙片一起, 再延著接合處用力劃下去.
這時會聽到 “褡搭”聲的, 就是卡栓打開了,
再將塑膠片滑到角落, 並向上扳出小空間, 再把SD卡的紙盒塞進去, 卡住
↑卡住後的側面照
再來就簡單了, 分別順著紙盒卡主的兩側, 沿路使用塑膠片用力劃過去, 一樣會聽到“褡搭”聲, 劃完一、二圈後, 就可以將後蓋從上方處掀開了.(用掀的的, 下方有喇叭線, 要小心)

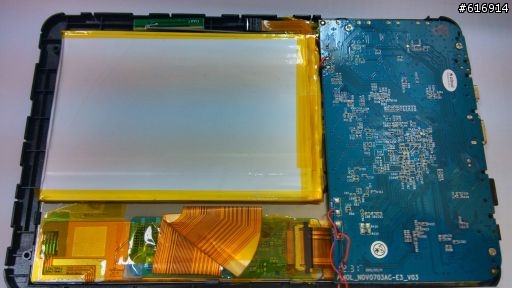

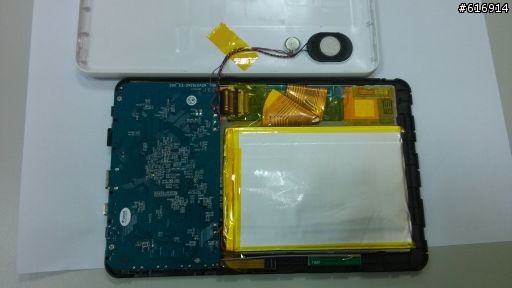

↑掀開後蓋後的長像

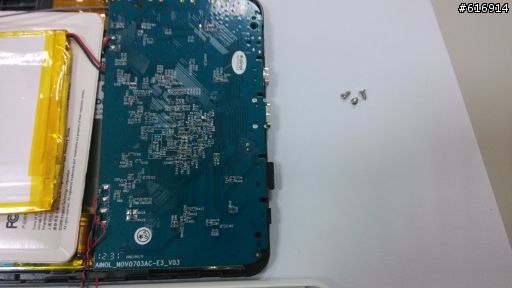

↑取下三顆螺絲

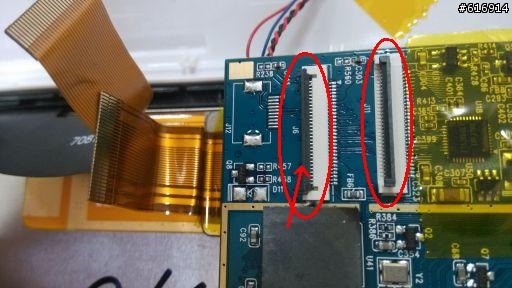

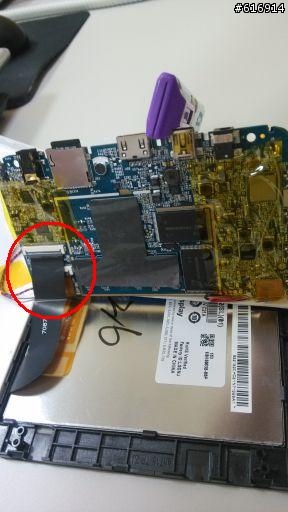

↑觸摸屏(外屏)及液晶屏(內屏面板) 的連接線.

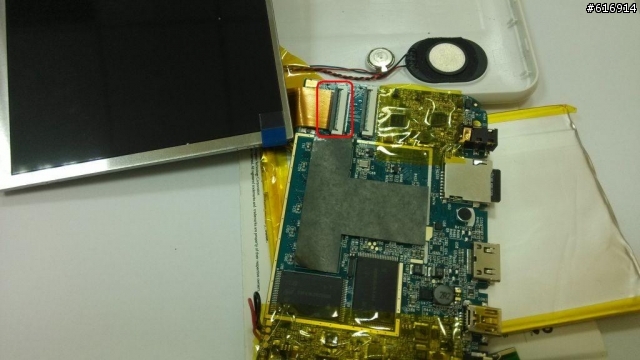

↑取下的方法很簡單, 將箭頭所指的卡栓用一字小起子向上挑, 變成右邊圈圈的樣子,
就可以將連接線取出
↑重接後…畫面還是一樣無法正常顯示....
好吧, 拆開來看看液晶屏的品名規格. 到淘寶找找看有沒有相同的液晶屏…
↑
1. 用紙盒用力的切入電池下方, 下方有強力黏膠, 慢慢的劃開, 再將電池掀到另外一邊
2. 用紙盒將鏡頭挑起來, 下方也有黏膠
3. 用紙盒將天線挑起來, 下方也有黏膠
↑將紙盒放在剛剛電池的位置, 以免電池上的殘膠黏到其他東西

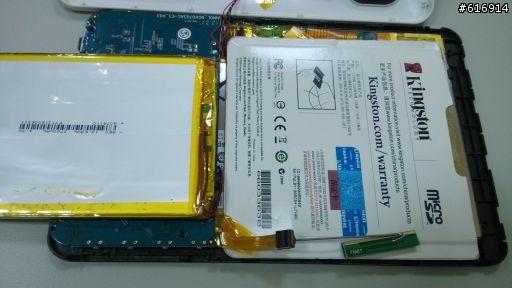

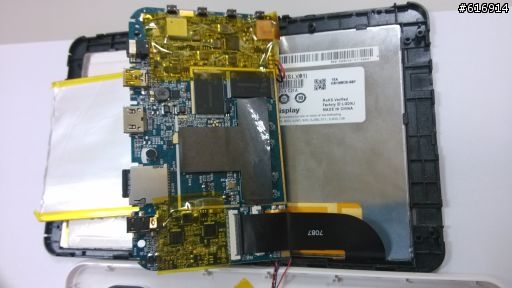

↑將IC板及電池反折到紙板的位置

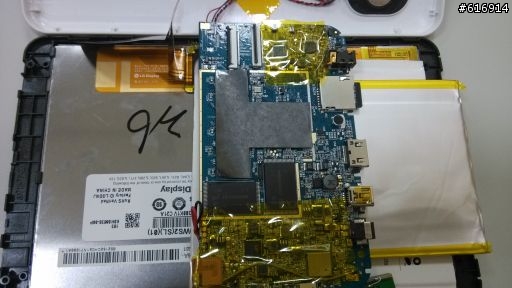

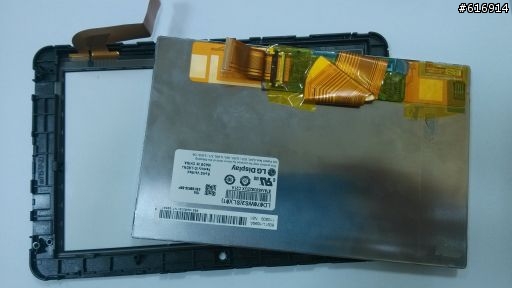

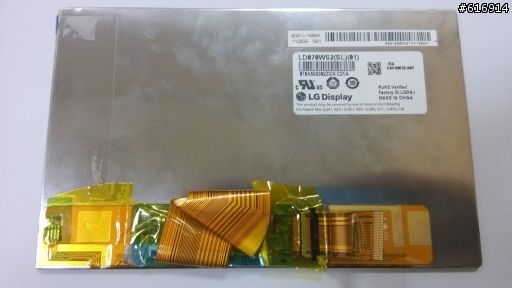

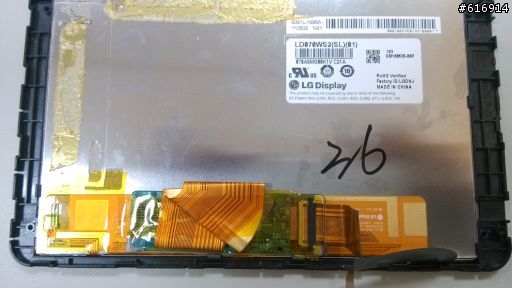

↑拿走紙板/IC板/電池, 就看到液晶螢幕的完整背面了, LG的液晶屏面板LD070WS2(SL)(01), HTC Flyer也是用這款LG的液晶屏面板
...... 到淘寶找到了這款液晶屏 (注意, 要編號一樣才行, 線路圖及針腳不共用的)...
...... 咦!! 怎麼賣家價錢差那麼多?? 150 ~ 300 RMB
這差了1倍啊, 首選當然是便宜的, 但又怕買到有問題或被賣家給忽悠了..
馬上用阿裏旺旺問了賣150的老闆…
估計我人品不錯, 遇到好人了, 原來150的老闆好像是大批發啊 (細節在這就不方便多說了. 免得文章被刪了..)
訂購後, 老闆出貨速度也非常的快, 第三天上午快遞就送來了(內屏搭飛機來臺灣), 馬上來個開箱照

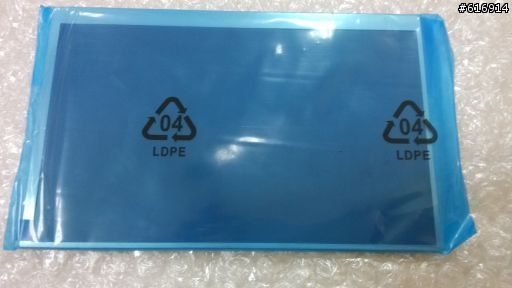

↑防靜電袋貼易碎貼紙

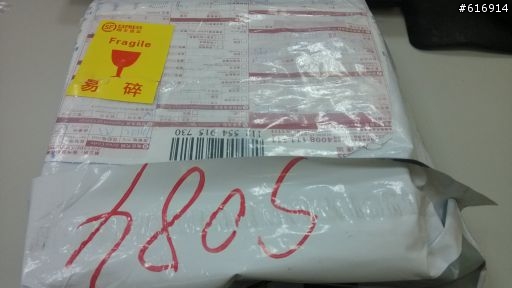

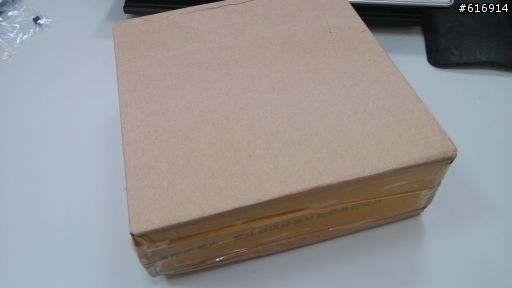

↑外箱

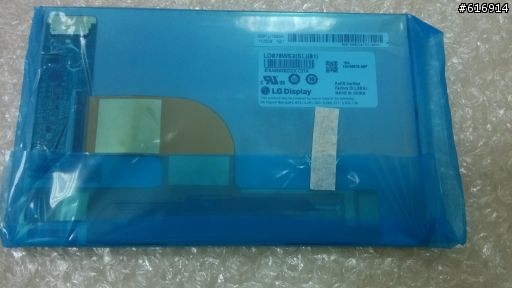

↑氣泡袋, 老闆包的真是100分, 估計怎麼摔都不會壞, 只怕重壓.
裏面還附了一張名片, 為避免廣告嫌疑被刪帖, 把內容給遮了, 希望老闆不要見怪
↑內包裝背面照

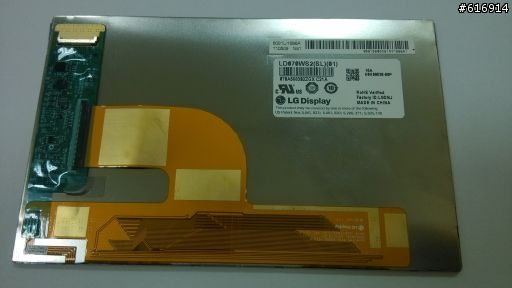

↑內包裝正面照
↑果然是原裝的LG液晶屏面板LD070WS2(SL)(01), 人品太好了

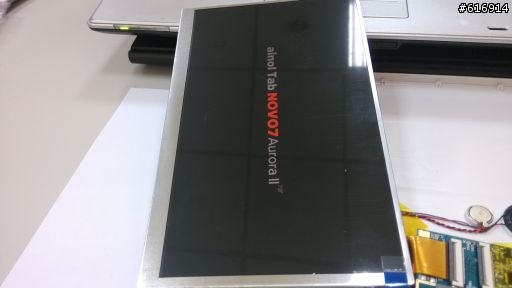

↑內屏面板正面照, 還附一個保護貼膜啊. 真是贊一個
↓趕緊來測試一下新的液晶屏, 先拔下舊面板上的一條小連接線

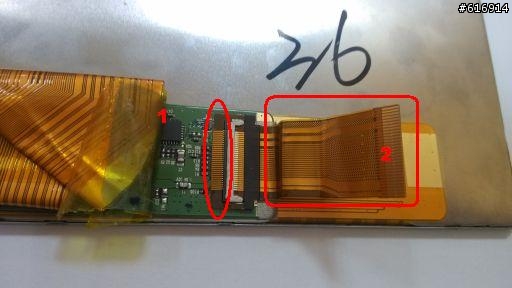

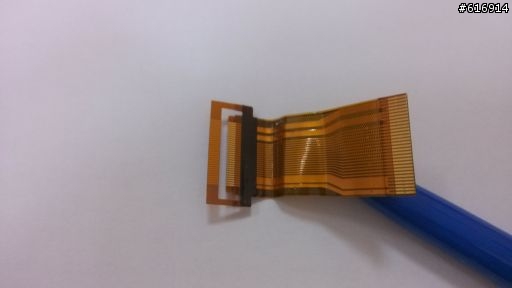

↑將位置1的排針, 用拆機的塑膠片墊高, 再將位置2的排線向外拉, 就可以拿下來了.
↑拿下來了, 右下方是原子筆, 撐高拍照用的, 別理它

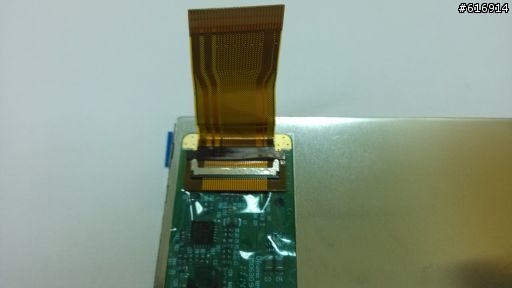

↑將小連接線接到新的面板
↑接回IC板. 金屬亮面朝下, 接錯不會亮喔. (只是先測試, 先隨便接一下就好)
緊張時刻到了………. 開機囉~~~~

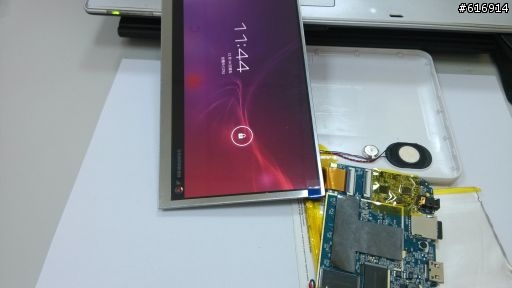

↓感動啊~~ 真的太完美了~~~~ 都回來了

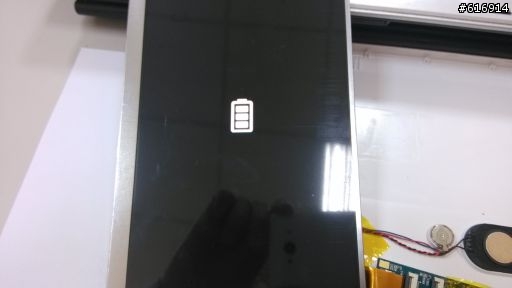

↑插上電源的充電圖示, 拍太慢, 沒拍到小綠人

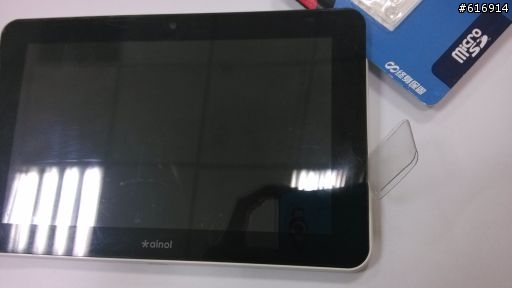

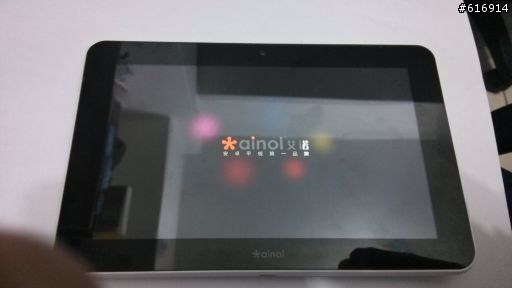

↑艾諾的開機圖
↑艾諾的開機動畫
↑飛羽大神的1005版ROM鎖屏畫面
↓好了, 開始動手裝新液晶屏~~ 先把舊屏拆下來

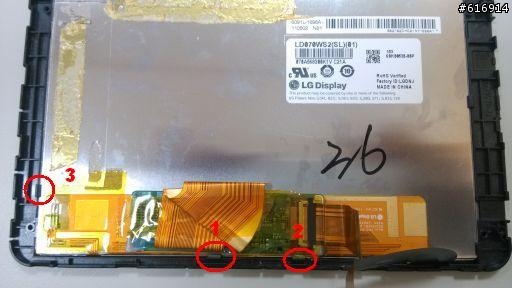

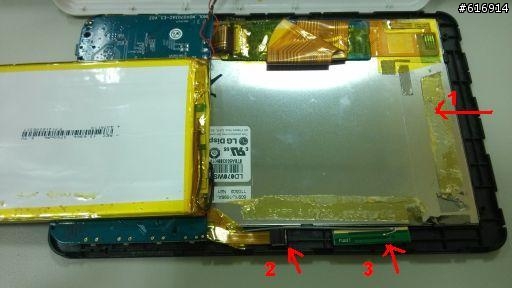

↑小一字起子用杠杆方式, 依1/2/3的位置撐開卡栓.
1跟2內屏正面有一小塊金屬緩衝區, 不要太用力就不會傷到面板(傷到也無所謂啦, 反正舊板已經壞具了)
3的位置就要小心一些, 金屬緩衝區只有一點點. 一樣慢慢的撐開卡栓(傷到也無所謂啦, 反正舊板已經壞具了)
1/2/3都撐開後, 舊面板就可以直接抽出來了

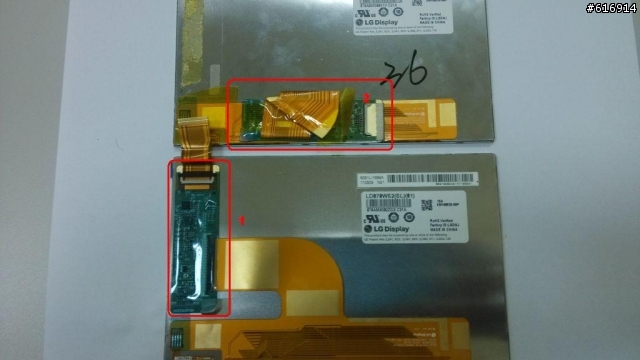

↑新舊內屏排排站, 上面是舊屏.
IC板的位置不太一樣, 要把新屏的1移到舊板2的位置
新板位置1底下也有黏膠, 同樣用SD紙盒片切開
↑黏到2的位置 (用雙面膠貼滿下方), 再用膠帶貼好.
↑比對一下, 待會要放進去的位置, 放新屏之前, 要把外屏擦乾淨, 不可以有棉絮跟灰塵
再撕下新屏的保護貼膜, 裝到剛剛比對的位置.
跟拆的順序相反, 要先裝上方及左方, 再用小一字起子, 杠杆方式裝入右方及下方.
↑裝上內外屏的排線
↑放回IC板, 將螺絲鎖回去
↑用雙面膠帶在電池下方貼四個邊, 再將電池放回去

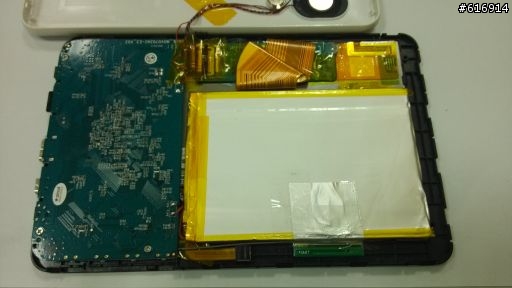

↑據說貼了廚房用的錫箔紙可以增加WIFI的訊號, 既然拆了, 就順便貼一貼好了
(回報: 貼了沒有用, 訊號跟另一台極光2差不多)
↑裝上後蓋, 延邊緣壓按, 聽到 ”卡卡”聲就會密合了.
開機測試, 太完美了…~~~
完畢, 寫這個分享文比寫報告還累啊~~~~
液晶屏請自行到淘寶搜索 “LD070WS2(SL)(01)”
希望能幫到有需要的人.
