此篇文章為新手入門拆機排線插拔注意事項
重點如下圖
左邊:觸控螢幕排線 右邊:液晶螢幕排線
觀念宣導:大陸機或大部分機種,液晶螢幕與觸控螢幕是分開的

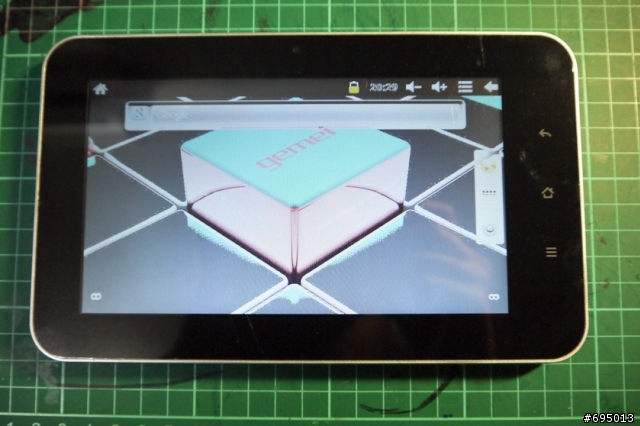

患者為大陸機歌美G2
病況:螢幕色調顯示怪異
此為板上機友寄給在下維修之機台
大陸機種因為各種原因,所以通常不是課製化機台排線
排線飛來飛去折來折去是很常見的
不過只要用正常的安裝方法
倒也不必害怕損毀排線
此為液晶螢幕排線,可以看到螢幕排線有折過,此為正確的摺疊方式
因為排線本身有一定的抗折性
只有不是用硬物or強壓住排線的話,排線不至於損毀
拆取排線前,應先用工具將排線接口上的黑色長條狀,為排線快拆往上扳起
如沒有做這個動作,不管是抽還是插排線都會很困難
扳起後就可以輕易取下排線
排線本身會有一塊硬塑膠幫助排線插拔
排線抽出,可以看到接口部分卡扣以向上扳起
恢復動作為.排線插入.使用工具將卡扣恢復.固定排線
從這裡可以看到排線與塑膠之間有一條淡淡的折線,造成液晶螢幕顯示錯誤
處理方法,在買一塊回來換
此篇科普文為糾正自主修理平板or手機的人常犯錯誤,造成無可彌補之問題
希望大家開心拆機,安心使用
以上
