[另類DIY] 歌美G2升級至16G

yanger0201

yanger0201
個人積分：12分
文章編號：36172108

12分

樓主

2012-05-29 0:26

小弟自過年從掏寶購買G2也有一段時間了(想當初還被卡海關，還跑一趟NCC~

)
期間一直在注意軟體更新及板上大大自行DIY的文章
自看到帥氣的多喝水分享的升級文章
歌美G2升級16G

小弟心裡的DIY小惡魔又開始作祟了
但是在拍賣及掏寶上一顆8G的NAND Flash都要NT$200多快300
於是小弟將腦筋動到"隨身碟"上~

沒錯~就是"隨身碟"，其實隨身碟裡面也是使用NAND Flash來儲存資料
加上現在便宜嘛!!

於是某天去購買文具時回來時就順手買一隻特價品回來

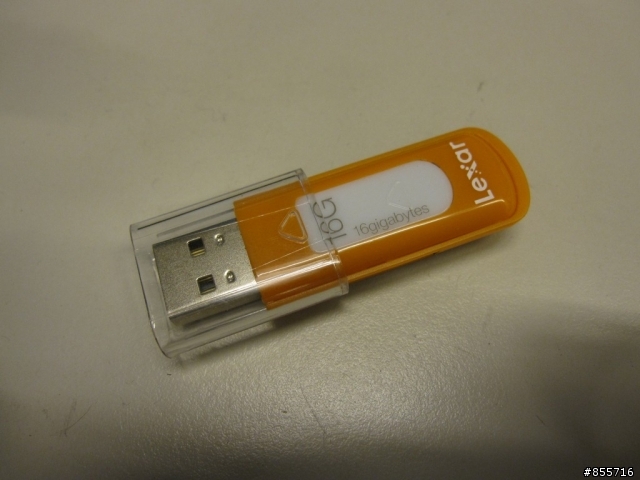

Lexar S50 16G
[另類DIY] 歌美G2升級至16G

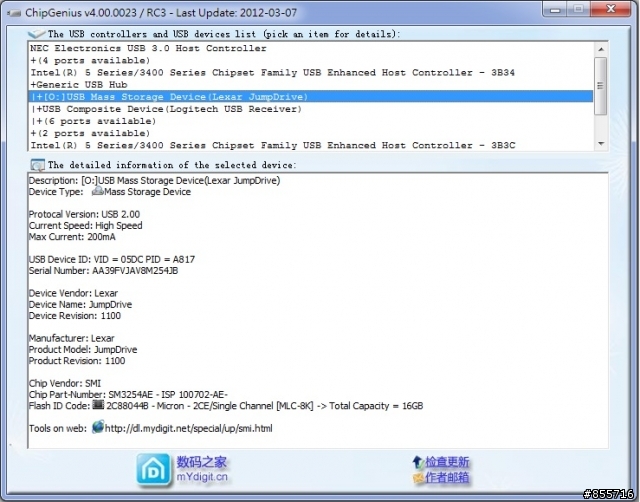

ChipGenius讀出的資料
[另類DIY] 歌美G2升級至16G

~還好買到的是MLC顆粒，G2本身8G也是使用MICRON MLC顆粒

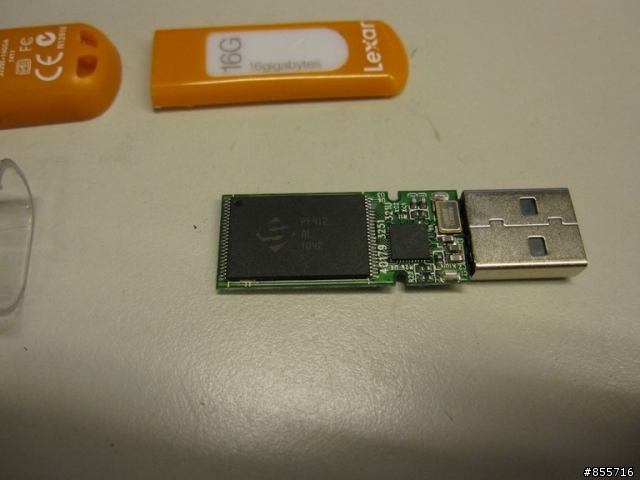

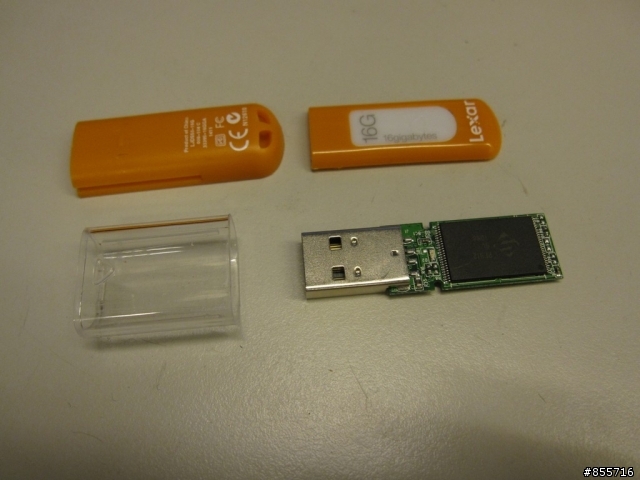

拆解分屍
[另類DIY] 歌美G2升級至16G

咦!!ChipGenius顯示是MICRON顆粒~怎麼顆粒上面印刷不是MICRON的~ orz

開始動手更換~~中間更換過程因小弟雙手都要拿工具無法拿相機拍照，請各位體諒 sorry

將Flash焊上後的模樣，小弟是將原本拆下換兩顆上去，因無法確定兩顆不同混搭會不會有問題
[另類DIY] 歌美G2升級至16G

之後重新刷機測試，完成刷機並開機成功

總空間容量顯示13.36GB，多了8GB的空間可以利用了
[另類DIY] 歌美G2升級至16G

此次DIY只花NT$260完成，此次是小弟的突發奇想來做嘗試，算是有點賭博性的做法~

完工後整個爽度大增，G2的CP值又增加了
小弟今日GOOGLE到全志A10的Datasheet，SUPPORT SLC/MLC/TLC/DDR NAND
目前市場上的NAND Flash可以說都可以用
想嘗試的朋友可以參考看看，NAND Flash顆粒建議是MLC以上的等級

目前2012年的16G隨身碟使用的NAND Flash幾乎都改為TLC顆粒
參考文章：[整理] 隨身碟使用顆粒彙整分享

感謝收看

2012-05-29 0:26 發佈

文章關鍵字另類DIY 歌美 G2 16

rith22411

rith22411
個人積分：18分
文章編號：36173547

18分

2樓

2012-05-29 3:11

看到這篇分享

我突然想到那我反過來

把故障裝置的NAND FLASH 解焊

移到隨身碟上有沒有可能把資料取出來

Popeye

Popeye
個人積分：133分
文章編號：36175461

133分

3樓

2012-05-29 9:15

買極光的時後才在想
以前用ASUS P750也做過同樣的事
呵呵...沒想到還真的可以耶
感謝樓主分享

yanger0201

yanger0201
個人積分：12分
文章編號：36180538

12分

樓主

2012-05-29 12:28

rith22411 wrote:
看到這篇分享我突然...(恕刪)

這個小弟就不清楚了

通常隨身碟焊上NAND FLASH後都需要用MP Tool作量產的動作
讓Controller去抓取flash資訊

直接將原本G2的flash焊上隨身碟上應該是無法讀取裡面的資料

以上如有錯誤請在幫忙指教修正

h871693123

h871693123
個人積分：0分
文章編號：36184160

0分

5樓

2012-05-29 14:52

請問要買哪些工具?器具加起來要多到$$?最近想幫家裡的

NOVO7精靈加大容量

allen.yea

allen.yea
個人積分：289分
文章編號：36184891

289分

6樓

2012-05-29 15:24

工具, 比那隨身碟貴上好幾倍

話說, 樓主的功力不錯哦!!
平時應該有在做這類的事吧..

zilong

zilong
個人積分：3228分
文章編號：36188229

3228分

7樓

2012-05-29 17:41

我是覺得單賣晶片的賣家挺無良的... 一顆IC單賣要四五百真的很瞎....
樓主可以想到這一招真是屌!! 至少有去想到用這個方法!! 焊接方面對本科系的朋友來說很簡單!
記億體顆粒的來源就真的頭痛了!! 想不到樓主幫忙想到方法了!!

但還有個重點樓主沒講到喔.... 像我的G2原廠是焊兩顆4G顆粒所組成的.... 所以要換也是一次換兩顆!
話說樓主你買的這隻特價記憶卡是兩顆8G組成的是嗎?

yanger0201

yanger0201
個人積分：12分
文章編號：36189561

12分

樓主

2012-05-29 18:49

allen.yea wrote:
工具, 比那隨身碟貴...(恕刪)

小弟工具是用熱風槍跟溫控烙鐵在加上鑷子助焊劑

allen.yea wrote:
工具, 比那隨身碟貴...(恕刪)

小弟是本來就有這些工具，如果只為了改G2而購買的確是很划不來
小弟本身就是電子電機科系，現在工作也是常在使用這些工具
算是熟能生巧囉，不然剛工作時也是焊的很醜

zilong wrote:
我是覺得單賣晶片的賣...(恕刪)

是的，因為大大你本身機子上面的NAND Flash是4G*2
所以大大要換也是兩顆一起更換，小弟現在就是8G*2
隨身碟本身也是8G*2組成，但是在購買隨身碟時要注意一下
1.隨身碟本體不要買到特殊造型及USB接頭是塑膠沒有金屬外框
這種隨身碟使用的NAND FLASH與G2使用的SIZE很有可能是不一樣的
USB接頭是塑膠沒有金屬外框很多都是被封裝起來，不好拆解
2.現在市場上的16G以下隨身碟很多都使用低價TLC顆粒
MLC顆粒大都使用在32G以上或是高速隨身碟上
在購買時最好是先上網查詢後在去購買
小弟這款是剛好是庫存出清，所以買到MLC顆粒機會比較高

kam1626

kam1626
個人積分：0分
文章編號：36190130

0分

9樓

2012-05-29 19:22

加 NAND FLASH 這玩兒挺簡單的,有一點焊工技術就可以做到,
刀頭拖錫,易如反掌,而且也沒有甚麽風險.願意動手的,都值得去做.
我也於月前替手上的幾部平板加上.

另有我都有2部原裝是用DDR3 RAM 512MB (4 X128 FBGA78),
亦改成 4 X 256MB(1G), 除了需要改硬件, 也要改FIRMWARE (更改DRAM_PARA),
都一次性成功了.效率明顯增强,運行android 4.0 暢快得多.
不過, 如果沒技術或經驗,改ram,有極大風險,而且吹焊BGA需要特別工具,技術及經驗,
新手成功的機會,可以說=0,到時平板真正會變成磚頭,
所以我都不敢放出報告文章來害大家.

rith22411

rith22411
個人積分：18分
文章編號：36191871

18分

10樓

2012-05-29 20:55

yanger0201 wrote:
小弟工具是用熱風槍跟...(恕刪)

工具是有但是一直不敢拿平板實驗

有推薦使用甚麼東西練習嗎?

感謝
