已請專修筆電的工程師多焊了2條筆記型用天線,為何還是收訊不佳,訊號不錯,但是用SPEEDTEST測,下載都很凌亂,我家是3M的,用筆電測是正常大約3M,坐在路由器旁大約和筆電測出相同,隔約5米,2道牆就平板都收到約2位數或100多,上傳約500多,一下就會斷線,請問是焊點不對還是筆電用的天線不對?附上原廠拆機圖(新近出貨的,天線比較長,比較多人說WIFI沒大問題)

尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

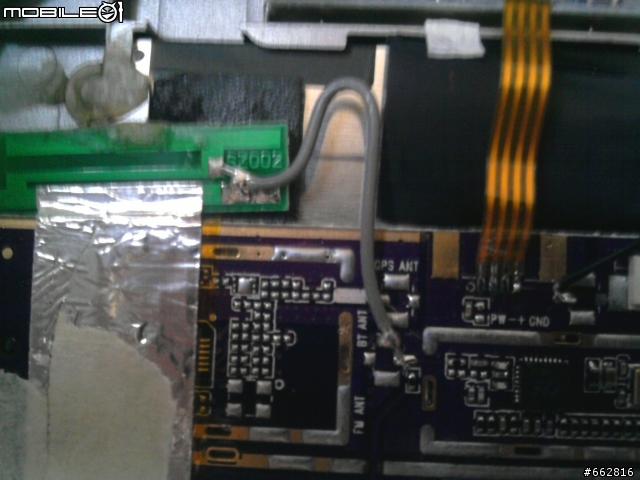

這是借用Darkever大大拆機圖,之前出廠的
尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

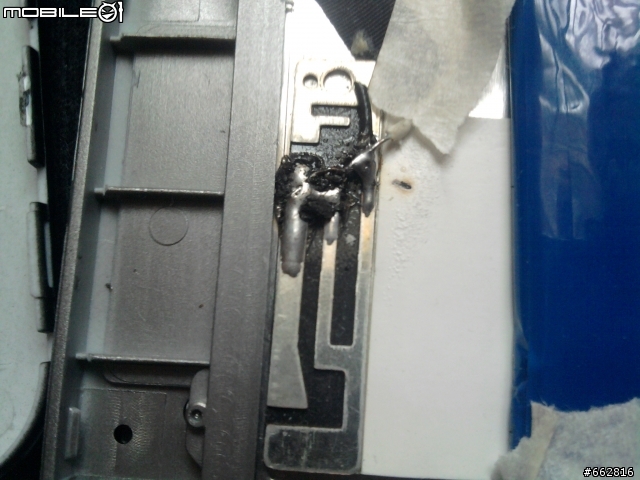

這是我機子原廠的天線
尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

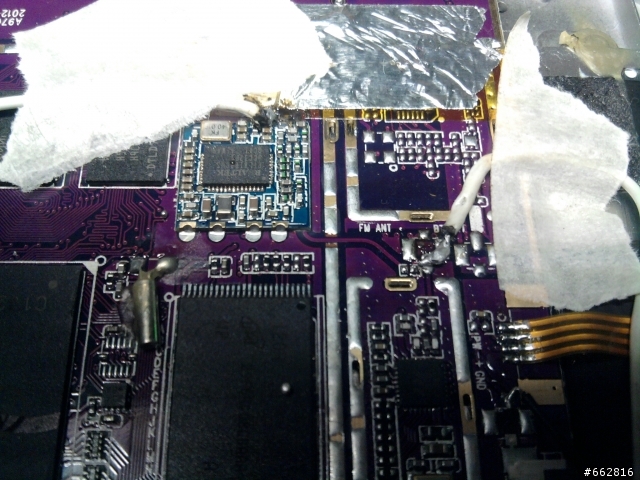

這是工程師焊的2條天線
尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

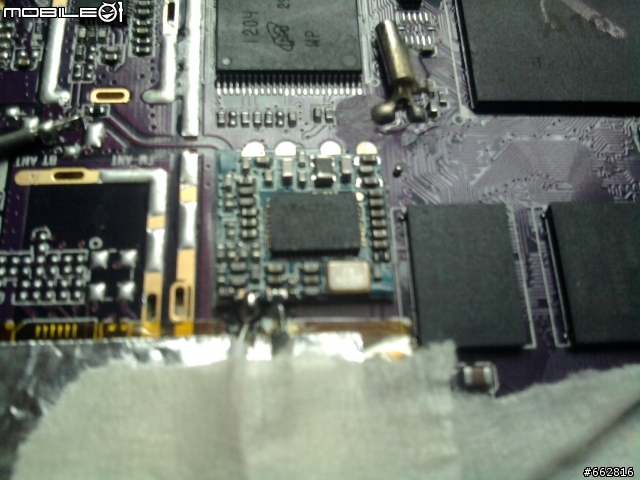

換個角度

這是天線,焊工也太...
尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

第二條天線

我把左邊焊點很粗的那條線給剪了,收訊略差,還是一樣飄浮訊號!

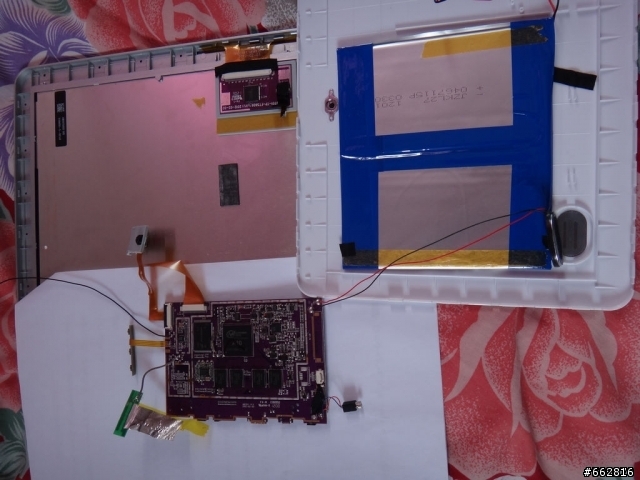

晚上跟大陸的機友討論怎樣改wifi後,馬上跑去買烙鐵棒和錫條,工程師焊的一條我剪掉,一條根本就掉下來了,重焊好,另外將廠家原短短的天線換成長長的天線繞一小圈,最重要的是,不能接地,本來焊好後接地貼好,但訊號極差,跑speedtest根本不能動,我靈機一動,改貼在後背殼上,還有一塊也是沒接地,立刻,像飛的一樣,跑出將近3m的成績,本來是個位數的甚至跑不動的,好感動啊,在此感謝大陸的機友和我親愛的老公(本來我要自己來銲,我從沒用過,老公怕我燙傷,照我的指示銲)好高興啊,這台除了wifi差,其他都好,畫質美,屏幕漂亮,跑得快!
原參考此位大陸機友改造網頁http://bbs.imp3.net/forum.php?mod=viewthread&tid=10604165&highlight=wifi

重新焊接,並剪掉一條原銲點很粗那條
尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

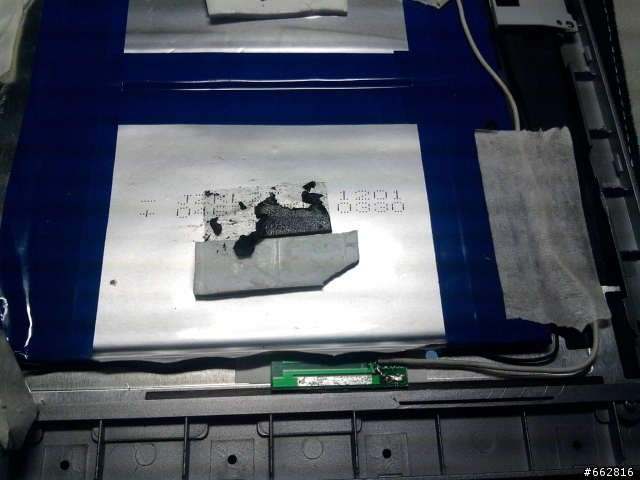

原廠天線加長,並繞繞,我並不是放天線在電池這邊,而是放在右邊的黑色絕緣膠帶上,忘記拍照,放電池這邊訊號差又不穩!
尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

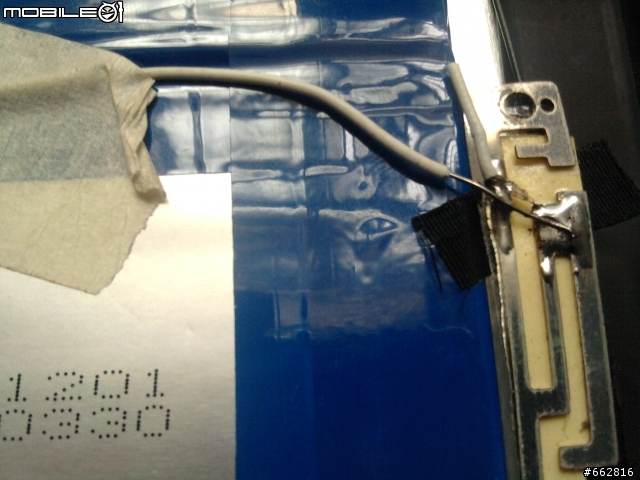

找不到地方放第2條天線,只好放在背板上!
尚伊N90已經多焊了2條天線,為何還是收訊不佳(晚上改造大成功,下載近3M,跟筆電一樣數據)

2012-03-28 9:46 發佈

文章關鍵字 N90 天線數據筆電 3M

iam3dhcm

iam3dhcm
個人積分：165分
文章編號：34777165

165分

2樓

2012-03-28 10:21

miniamy wrote:
已請專修筆電的工程師...(恕刪)

你確定你焊上的別的機種筆電天線沒有頻偏?

禮誠工作室

禮誠工作室
個人積分：3237分
文章編號：34777552

3237分

3樓

2012-03-28 10:35

多銲不一定會比較好！這個之前我有做過實驗啦！

另外建議你可以貼一下，你銲接在板子上那兒的接點情況！

最後你買的是什麼天線呀！會不會你買的天線也有問題呢？

傻綠班的鴿 8:17 ━━━━━━━━●━━━ 14:50 ⇆ㅤㅤㅤㅤ◁ㅤㅤ❚❚ㅤㅤ▷ㅤㅤㅤㅤ↻

miniamy

miniamy
個人積分：51分
文章編號：34778926

51分

樓主

2012-03-28 11:27

禮誠大大的文我有拜讀過了,我自己不會用,是請筆電修理工程師用的,我以為他專業的,結果也是就這樣的,下午我再貼他焊的圖上來,麻煩你幫我看一下,是否哪邊可以改善,我再請他用.你的圖我有貼給工程師看,他說我們是不同機子,焊點會不一樣?????

vivian

禮誠工作室

禮誠工作室
個人積分：3237分
文章編號：34779585

3237分

5樓

2012-03-28 11:51

miniamy wrote:
禮誠大大的文我有拜讀...(恕刪)

銲點是會不同哦！並且用的芯片也不同！你的是 realtek 的芯片，我的是三星的模組哦！二個都不太一樣了！

而 realtek 的 wifi 本身能力和訊號就比三星模組的強！所以 novo7 當初才會那麼多人抱怨說 wifi 訊號不好，所以我們才會要改機子啦！

傻綠班的鴿 8:17 ━━━━━━━━●━━━ 14:50 ⇆ㅤㅤㅤㅤ◁ㅤㅤ❚❚ㅤㅤ▷ㅤㅤㅤㅤ↻

禮誠工作室

禮誠工作室
個人積分：3237分
文章編號：34787047

3237分

6樓

2012-03-28 17:24

miniamy wrote:
禮誠大大的文我有拜讀...(恕刪)

我看了一下圖片！這銲工我們先不批評。但是這樣銲接確定沒有問題嗎？

(1) 由接點上的字來判斷，這機子因為 BT 和 WIFI 是分開的！所以才會由 WIFI 拉一點到 BT 模組附近，連接座子 (BT ANT)

(2) 再來買來的天線不是原本就銲好的嗎？為何要自已去銲天線那一邊的模組呢？他確定他這樣銲接會沒有短路嗎？看來錫好像整團都在上面了！

(3) 另外你是再加了 2 條天線上去！所以代表你一個 WIFI 芯片變成要驅動 3 條天線了，而 WIFI 發送功率不變的情況之下，你的每一條天線的訊號品質會打折扣呢！

(4) 天線的遮蔽地線都沒有連接(你看原廠的有)，這樣天線效應有問題。反而干擾會更大哦！

以上我是亂掰的結論啦！

傻綠班的鴿 8:17 ━━━━━━━━●━━━ 14:50 ⇆ㅤㅤㅤㅤ◁ㅤㅤ❚❚ㅤㅤ▷ㅤㅤㅤㅤ↻

d120000

d120000
個人積分：1666分
文章編號：34787579

1666分

7樓

2012-03-28 17:48

這接法我連吐槽都懶得打了.

沒有一個地方對的.

樓上朋友的想法沒有錯.

無線訊號這種東西不是一般的電流,隨便焊線就可以用的了.

從阻抗匹配,集膚效應,到天線的波長,天線的形狀都是計算過的...

這種焊工跟手法,已經不是可以用條列式點出錯誤的了.

可以說是從頭到尾沒有一個地方是對的...

miniamy

miniamy
個人積分：51分
文章編號：34788552

51分

樓主

2012-03-28 18:32

可以請禮誠大大焊7樓的大大指點一下可能的焊法好嗎?我再跟工程師研究一下,謝謝!

vivian

bazinewbie

bazinewbie
個人積分：75分
文章編號：34790439

75分

9樓

2012-03-28 20:27

miniamy wrote:
可以請禮誠大大焊7樓...(恕刪)

你用兩條線？你不是用2.4gHz專用的Coax線？天線那邊你還自己焊，確定對？

普通，網拍2.4ghz天線和Coax線已焊好，coax另一邊是專用接頭。你把專用接頭剪掉，用剪掉那一邊去焊。

PS:coax cable應該中文是同軸電纜

禮誠工作室

禮誠工作室
個人積分：3237分
文章編號：34792290

3237分

10樓

2012-03-28 21:50

miniamy wrote:
可以請禮誠大大焊7樓...(恕刪)

我想工程師想法是 wifi 那兒訊號最強，所以想直接由 wifi 模塊那兒直接拉訊號出來！

若是我會用這樣的做法！
(1) 將 wifi 天線出線那留一點點小接點，然後切斷。在 bt ant 那兒也是切斷。也就是將 wifi 和 bt 的天線分開，一個模塊各使用一個天線！

(2) 如 bazinewbie 說的一樣，買做好的天線。然後將頭給剪斷到剛好的長度。將中間天線連接到剛剛 wifi 出線那兒的小接點，並且補強遮蔽層。只要一個就行了！

這樣應該就可以有效加強！

==================================
原來樓主已解決了！真的是恭喜呀！
