分享USB 12V 車充 for Transformer TF101 TF102(in USA)

roger300

roger300
個人積分：107分
文章編號：32515298

107分

樓主

2011-12-08 15:59

無意中在網上發現
給Transformer用的12V USB車充(非原廠)
今天剛收到貨質感還不錯,等放假再來試試

分享USB 12V 車充 for Transformer TF101 TF102(in USA)

12/10補充
插上點菸器有藍色的LED燈會亮
分享USB 12V 車充 for Transformer TF101 TF102(in USA)

我車上的平版車架

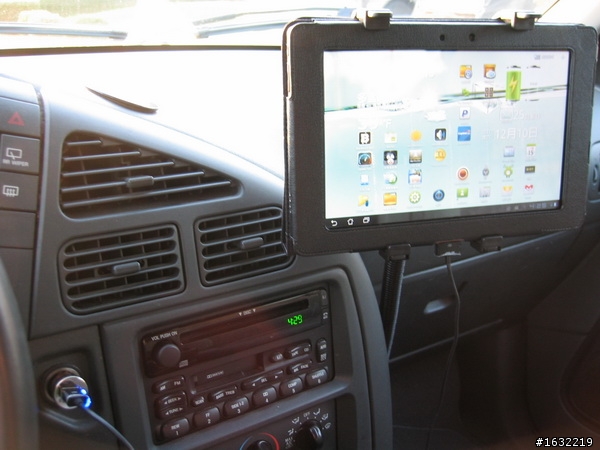

平板上車架(我是連皮套一起上的,又有防震防滑的效果)
分享USB 12V 車充 for Transformer TF101 TF102(in USA)

接上電源線(我是發動後再接電源的,沒種接電源後再發動)

有正常的充電中

以後長途旅行又多一個消遣的玩意了

2011-12-08 15:59 發佈

文章關鍵字 USB 12V 車充 in USA 12

bb8830

bb8830
個人積分：6分
文章編號：32518922

6分

2樓

2011-12-08 18:31

感覺不錯唷,終於有出車充For TF101了,
版大測試後,可以分享一下心得嗎?

featheringer

featheringer
個人積分：7486分
文章編號：32522776

7486分

3樓

2011-12-08 22:11

roger300 wrote:
無意中在網上發現給T...(恕刪)

正好需要這種東西，不過我在兩大拍賣上找不到呢...可以請您PM一下嗎?

雖然使用兩天的心得是撐過一整天不是問題，但是有備總是無患...

roger300

roger300
個人積分：107分
文章編號：32569025

107分

樓主

2011-12-11 10:46

抱歉沒說清楚,我是在美國這裡買的,台灣沒有嗎?

這裡買到的東西許多都是MIC製的

,對岸可會有賣吧

阿揚522

阿揚522
個人積分：1分
文章編號：33811796

1分

5樓

2012-02-10 23:47

台灣不知道有沒有管道可以買的到,我不太會用掏寶網耶

taitony

taitony
個人積分：2867分
文章編號：33818875

2867分

6樓

2012-02-11 13:25

roger300 wrote:
無意中在網上發現給T...(恕刪)

除非這個12VDC輸出的USB接口有與原裝變壓器一樣的輸出電壓切換的機能，否則這個車充有可能燒毀其他使用5VDC的裝置，例如iPhone, HTC等。

原廠變壓器的USB接口是9個接點的USB3，而不是只有4個接點的USB2。(從外觀看不出來，請見附圖)。

輸出電壓的接點是 #1與#4，但輸出是5V或15V則由#7點是否接地來決定。USB2的線沒有#7點，所以接上去後輸出是5V，但要是接到TF-101，則#7會接地，輸出電壓就變成TF-101需要的15V電壓。這也就是將TF-101接到像iPhone的5V充電器卻無法充電的原因。

USB 3 的第7個接點是ASUS TF-101用來切換輸出電壓(15V與5V）的切換開關。當你插到這個USB的設置是USB2.0的，則電壓輸出是5VDC，但你要是插進的設置是USB 3.0，例如經由原裝數據線(那條線就是USB 3.0)，輸出電壓就切換為15V。

如果你車上有2個車充，一個是一般的5V，一個是TF-101專用的12V，萬一你沒有做明顯的標誌或其他警告標誌，就很有可能混用這2個輸出電壓不同，但外觀一樣的充電器，一旦不幸將iPhone接到12VDC的車充，那你那2萬多的iPhone很可能就會燒毀。

我在我寫自製類似這樣的替代電源，就特別提醒要在那個USB線上帶警告標註。

這個替代方案唯一的問題就在這個無法從外觀分辨的12-15VVDC輸出的USB接口，因此呼籲要特別注意。

運動資訊學習無界人生無限 ⬆️104高年級老師 ⬆️芥菜種會銀領導師 ⬆️桃園資訊志工

taitony

taitony
個人積分：2867分
文章編號：33818943

2867分

7樓

2012-02-11 13:30

從版主提供的照片觀察，這個車充的接口是普通的USB2，四個接點。所以要是不小心將iPhone插到這外觀與5VDC車充一模一樣的12VDC車充，就會燒壞。

萬一有人不幸碰上了，不要怪老頭沒提前警告你。

運動資訊學習無界人生無限 ⬆️104高年級老師 ⬆️芥菜種會銀領導師 ⬆️桃園資訊志工

taitony

taitony
個人積分：2867分
文章編號：33819030

2867分

8樓

2012-02-11 13:37

roger300 wrote:
無意中在網上發現給T...(恕刪)

建議版主編輯你的帖子，在明顯的地方，用紅色大字標示要注意輸出電壓不要接到其他使用5VDC的 USB裝置設備。

運動資訊學習無界人生無限 ⬆️104高年級老師 ⬆️芥菜種會銀領導師 ⬆️桃園資訊志工

roger300

roger300
個人積分：107分
文章編號：33819846

107分

樓主

2012-02-11 14:42

taitony wrote:
建議版主編輯你的帖子...(恕刪)

謝謝您的告知與提醒
但是上面都已經有標示是TF101,102專用的
一般人也不會瞎到去插別的裝置吧
況且台灣也好像沒在賣
也就不需要再特別的註明了
如有買到也正在使用的人就請自己睜大眼睛小心的使用吧

還有您寫的TF-101的替代電源真的很不錯
造福了一部分所需的人

taitony

taitony
個人積分：2867分
文章編號：33822135

2867分

10樓

2012-02-11 17:44

roger300 wrote:
謝謝您的告知與提醒但...(恕刪)

謝謝你的恭維。其實正規的TF-101/102供電電壓是15VDC而非12VDC，我那個替代方案原先用的變壓器是原來我的ASUS EeePC的12VDC，但換過15VDC的變壓器後感覺充電時間縮短。

如果這個車充沒有保護電路的話，要注意汽車電源是不穩定的，記得高的時候也接近15V。在美國一般是將汽車電壓定義在13.8V，不是12VDC (雖然電瓶是12VDC)，但發電機的電壓就不一定是12V。
