自製 Galaxy Tab 充電轉接頭 (第6頁)

surefit

surefit
個人積分：0分
文章編號：31008987

0分

51樓

2011-10-02 9:22

感謝樓主的資訊也自己動手做了一個，快樂充電中~~~

Wtf

Wtf
個人積分：20分
文章編號：31096218

20分

52樓

2011-10-06 0:24

感謝樓主提供資訊~我也來做了一個..

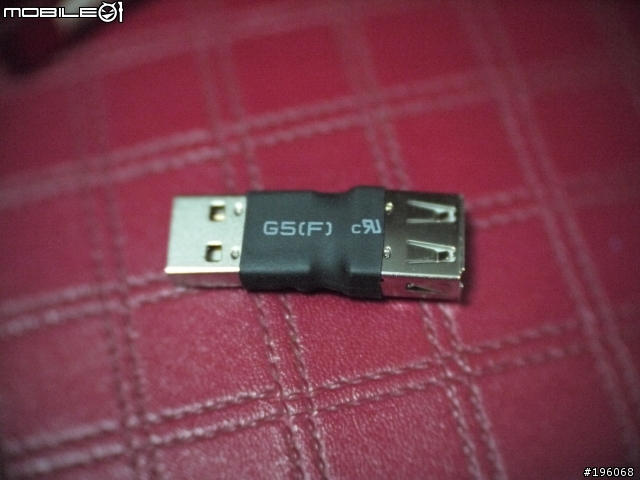

電阻用1/16只比SMD大一點..

熱收縮管用直徑12的..剛好可以包住..

有試過光焊2~3PIN還是無法充電..所以還是乖乖把電組焊上去..

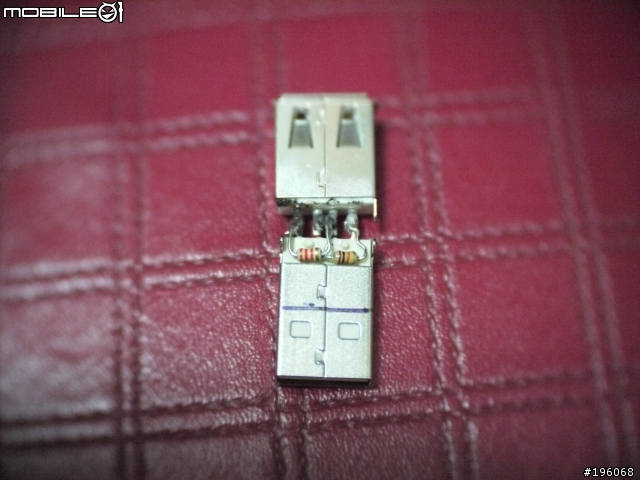

剛焊好圖..焊功不好..都焊到邊邊..

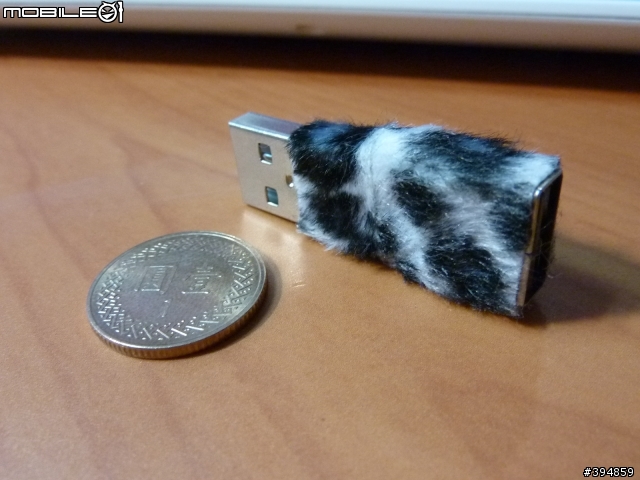

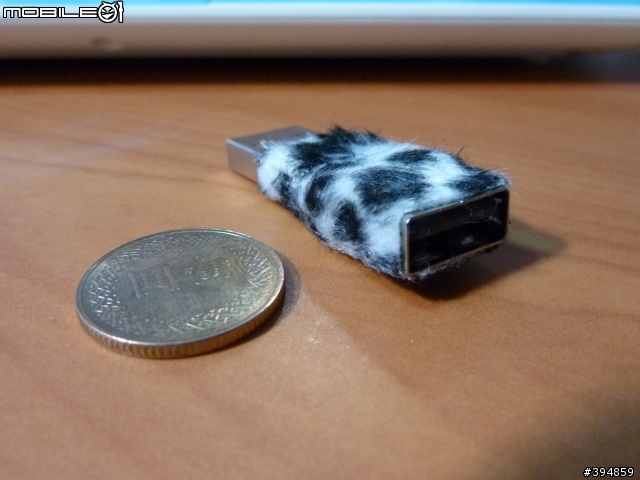

包裝完畢..

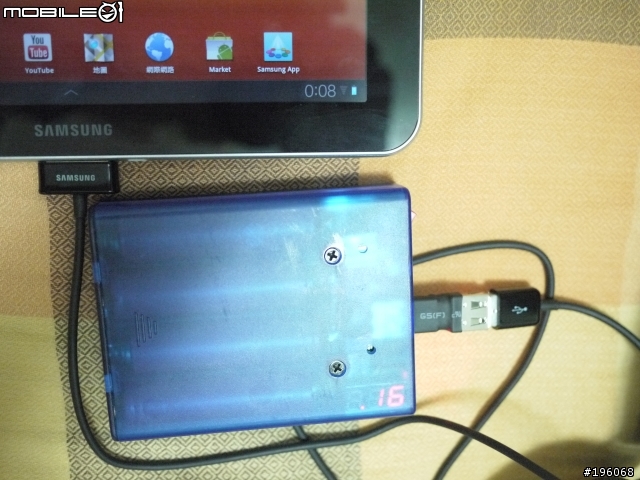

未安裝時...隱約看到紅色叉叉..

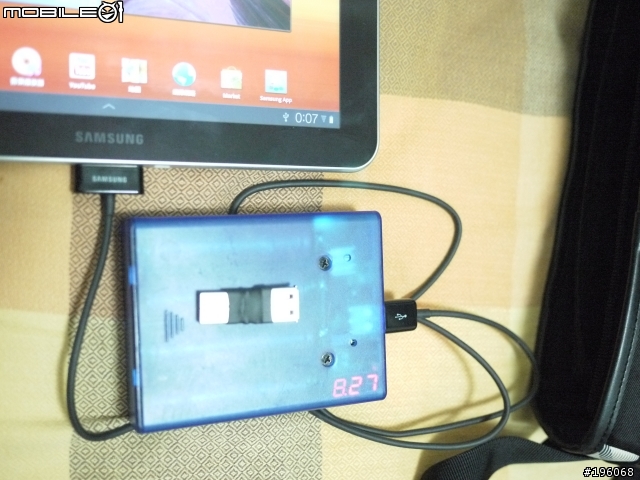

安裝後..隱約看到充電符號..

PS:我的是TAB 8.9..行動電源是18650電壓可調版

ghosthk

ghosthk
個人積分：14分
文章編號：31164791

14分

53樓

2011-10-09 8:56

我用在10.1上, 的確不錯用, 不過充電電流只有0.9A, 不改裝就是0.42A左右, 我是用萬用錶20A檔量的.
還不夠2A, 看來要把原裝電源從公司拿回家再研究一下針位的電壓啊.

對了, 我用的5V 3A電源, 一般用來充18650(當然有充電控制電路!), 能輕鬆上到近2A, 所以別懷疑我的電源輸出不夠....

Sam0304

Sam0304
個人積分：8分
文章編號：31205357

8分

54樓

2011-10-11 13:38

想請問一下有經驗的大大...
我上網查過,一般NB的USB端輸出是5V, 500mA
P1000無限機的原廠充電器輸出是 5V,2A
如果使用NB來充電,所花費的時間相對於原廠充電器來說比較長.
因此我有了一個想法:
如果我拿行動硬碟附的傳輸線(一側為二個USB公端,另一側接行動碟)
依樓主提供的方式來改裝
這樣的話,是不是就能提供5V , 500mA以上的充電效能
讓充電的時間變短呢?
然而, 這樣的做法,對NB 或 P1000會不會有不良的影響呢?

因為本身不是電子電機的專業,只有基礎常識而已.
想請有這方面瞭解的大大解惑!謝謝!

*******10/14補
感謝原樓主指教!

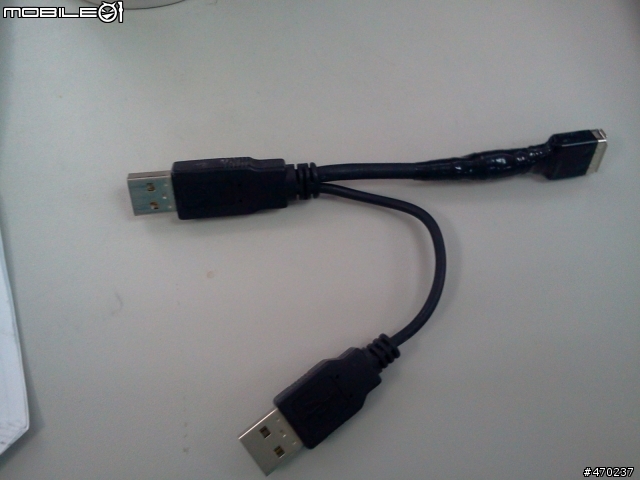

轉接線完成,順利使用中!
早上經由NB的USB充電,由30%到充滿約三小時
和以往單一USB充電,感覺快了不少!

amida6568

amida6568
個人積分：0分
文章編號：31220432

0分

55樓

2011-10-12 1:23

諸位前輩，我是個電子白痴，但對於這個裝置卻非常需要，可否請哪位高手幫忙製作，我願意付費新台幣四百元作為報酬，在台北市內自取，如有前輩願幫忙者，懇求來電0956888135。謝謝

涂靜節

hwang0934

hwang0934
個人積分：347分
文章編號：31221920

347分

56樓

2011-10-12 7:27

amida6568 wrote:
諸位前輩，我是個電子...(恕刪)

露天網拍就有了,一個100元, 美觀又方便~
提供您參考!

Wtf

Wtf
個人積分：20分
文章編號：31228582

20分

57樓

2011-10-12 12:56

沒錯..拍賣上面就有~一個才100左右..不用到400..

我自己做~材料成本也才36元..還留下40幾公分的熱收縮管..

再來我想問一下..

如果買兩個USB母頭對接..是否能直接接隨身碟??~

就不用去買原廠的外接裝置?

hwang0934

hwang0934
個人積分：347分
文章編號：31231889

347分

58樓

2011-10-12 15:13

Wtf wrote:
沒錯..拍賣上面就有...(恕刪)

母對母usb+傳輸線是否可以取代原廠套件？我也有想過這個問題... 但我已經有買原廠套件了,
就不研究了~~
前幾天在灌導航軟體時, 出現一個問題: 用原廠傳輸線從電腦複製圖資檔案到Tab 8.9時, 固定某個檔案會出現錯誤而複製失敗,可以確定的是檔案本身沒問題, 後來把圖資放到隨身碟,用原廠USB套件就順利複製進去了, 使用上也沒有任何問題.

mug0520

mug0520
個人積分：138分
文章編號：31232778

138分

59樓

2011-10-12 15:48

Wtf wrote:
沒錯..拍賣上面就有...(恕刪)

好像沒這麼單純喔

XDA有教學要當USB母頭接隨身碟

TAB10.1那邊的接頭的裡某幾個腳還要接電阻

滷智深

滷智深
個人積分：282分
文章編號：31370871

282分

60樓

2011-10-18 19:37

在露天拍賣買了個轉接USB.
實際量測原廠的充電器充電電流約有1.2A.
使用轉接卡接到電源供應器, 充電電流顯示0.95A.
也許1.2A是量錯.
不過這樣也只省了充電器的價格.
tab的電源傳輸線有哪裡可以買到便宜的嗎?

tab另售的USB介面卡(跟SD轉接卡一起賣的那種)是不能充電的.
也就是說電源傳輸線還是要另備.
那個P1000的傳輸線也可以用在tab 8.9上面嗎?

另外請問, 有哪一款行動電源可以使tab充電呢?
謝謝.
