自製 Galaxy Tab 充電轉接頭 (第2頁)

raywtw

raywtw
個人積分：1分
文章編號：24546074

1分

11樓

2010-12-14 22:18

我也買了 2個電阻來試了一下
確定是成功的!!!

輸出其實也是 5V , 為何這樣做就可以在任何的usb 充電呢??
這樣做到底是為甚麼? 可以教一教我嗎"?

raywtw

raywtw
個人積分：1分
文章編號：24596366

1分

12樓

2010-12-16 22:59

不良品 wrote:
XDA 討論區裡最後...(恕刪)

不良品你真的試過接錯嗎???
你在那裡知道要怎樣做才可以把GT 復活??

不良品

不良品
個人積分：72分
文章編號：24611984

72分

樓主

2010-12-17 17:10

raywtw wrote:
不良品你真的試過接...(恕刪)

接錯就是電池超快速放電，大概一分鐘掉幾%電力，並且在開機狀態會持續發熱！！

先關機等手機不發熱, 拿充電器抽拔幾次，直到看到綠色電池跑出來充電，就是保護電路關閉。

macleod

macleod
個人積分：367分
文章編號：24614186

367分

14樓

2010-12-17 19:18

試過後發現，這個轉接頭也可給 i9000 使用，
狀態從原來的 USB 充電變成 AC 充電。

Wizarddaniel

Wizarddaniel
個人積分：44分
文章編號：24618334

44分

15樓

2010-12-17 23:32

真是非常棒的分享

不良品 wrote:
入手 Galaxy ...(恕刪)

◎幾天前有隻蛙呱呱呱（註：應是蛤蟆），吵，沒想到幾天後巷口有隻蛙乾，被車輾過死狀淒慘 ◎處世格言：「人不要臉，連鬼都怕」

macleod

macleod
個人積分：367分
文章編號：24630749

367分

16樓

2010-12-18 21:13

raywtw wrote:
輸出其實也是 5V , 為何這樣做就可以在任何的usb 充電呢??
這樣做到底是為甚麼? 可以教一教我嗎"?...(恕刪)

主要是電源管理晶片偵測來源是否為充電設備的問題,
按照規範雖然是 D+ 與 D- 相連就要判斷為接上充電設備,
但實際上根據 XDA 上網友的測試除了資料線相連以外, 還需要
在這兩條相連的資料線上提供大約 1v 的電壓, 晶片才會無誤的

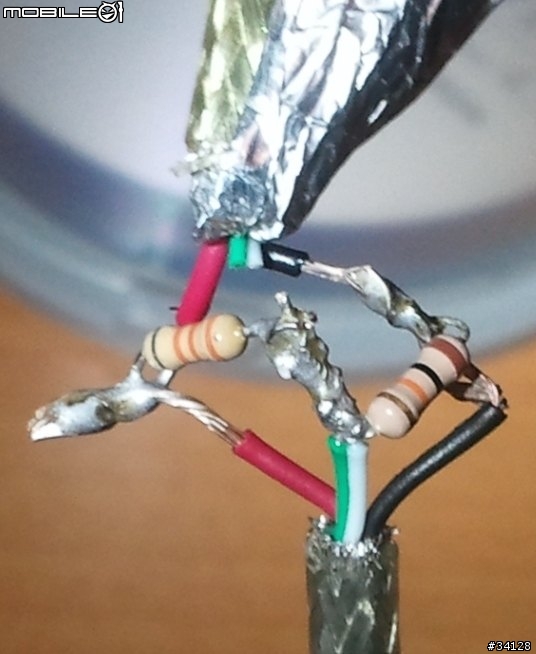

判斷為充電設備. 兩顆電阻的目的就是從 usb 5v 做個 ~1v 的
偏壓給資料線.

starchmay

starchmay
個人積分：39分
文章編號：24642771

39分

17樓

2010-12-19 17:30

raywtw wrote:
我跟著樓主的 lin...(恕刪)

一直接受版上前輩的知識經驗
自己也來供獻一個

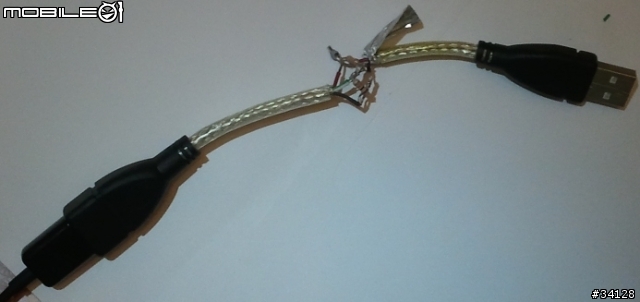

我是拿一條短的連接線
直接將綠白兩線在靠近母頭邊做短路

紅黑兩線並未剪斷

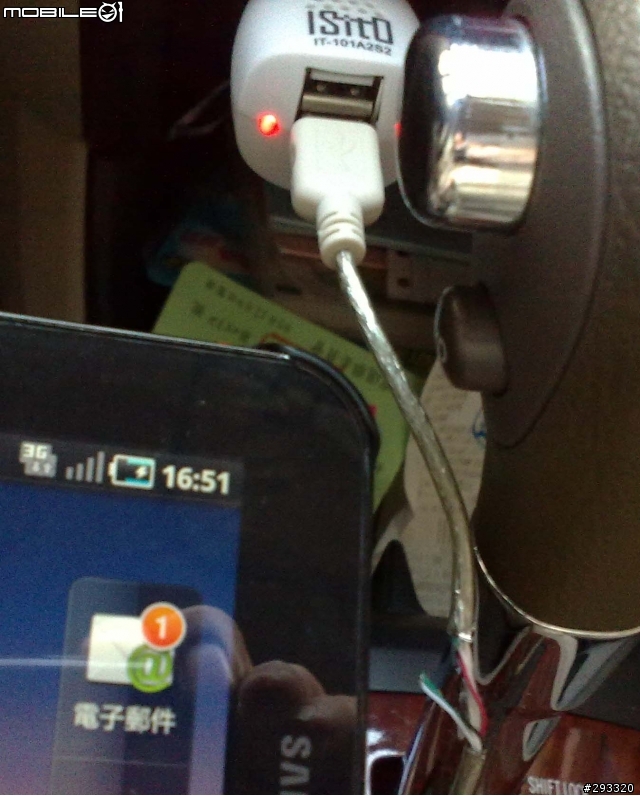

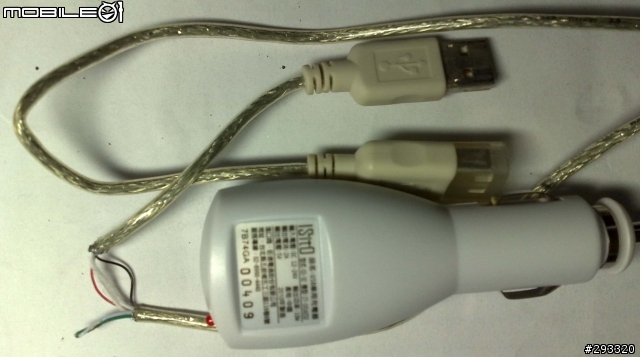

右方為小黃屋買的車用USB變壓器2安培輸出

接上車用點煙器座
再接上此轉接線
可成功出現充電符號

失焦請多包涵

不過有時連結又會出現斜線
必需插拔幾次

還沒實際利用這條線做測試
不知道此號稱2安培的變壓器能否透過這條轉接線充電
有機會再跟大家報告

akirauki

akirauki
個人積分：0分
文章編號：24646104

0分

18樓

2010-12-19 21:24

感謝大大的教學，
小弟也自製成功了，

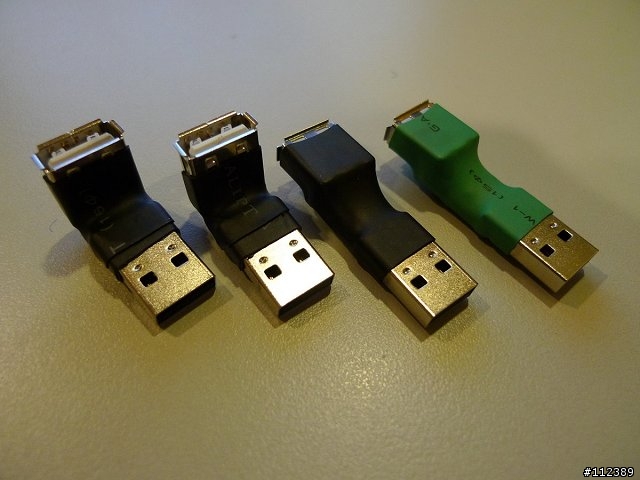

由於怕失敗需要再跑一次電子街，多買了幾組零件，
做好測試完成後，乾脆一次都做起來。
所以小弟這多了二組，

為了謝謝大大無私的文章。
在高雄有需要的朋友，
可以和小弟聯絡，
不用錢免費讓您帶走(但請自取啦)。

白天地點在高雄警廣附近。
雖然小弟都自己有測過了，
但還是希望您來的時侯可以自帶機子或車充頭來試，
最好是可以順便帶杯咖啡來喝喝聊聊啦。

不知道會不會有太多人排隊，
所以請直接用簡訊和小弟聯絡，0956938688~~
