nexus 7外掛式無線充電

西瓜豬

西瓜豬
個人積分：41分
文章編號：43978878

41分

樓主

2013-05-25 22:21

5/25
準備物品:note2無線充電貼片.QE-TM101.microUSB頭一顆.雜七雜八一堆
nexus 7外掛式無線充電

市面上販售S3.NOTE2充電貼片(小的S3,5V700MA,大的NOTE2,5V1A
nexus 7外掛式無線充電

嗯...就改上去了

裝上保護殼

開始充電,短路數據+-線後可實現AC充電,最大充電電流可達1A
不過發熱程度頗高,充電完畢後QE-TM101會自動歸位
USB頭外型能夠修飾成不礙手的話商品化可能性很高?
5/26二次修改
nexus 7外掛式無線充電

usb頭往後接,盡量減少體積
nexus 7外掛式無線充電

牽線使用漆包線,不用多蕊線減少電阻
nexus 7外掛式無線充電

轉而固定在保護殼上,主機可隨意拆裝
nexus 7外掛式無線充電

....我看到二郎腿
nexus 7外掛式無線充電

闔上後狀態背面

闔上後狀態

闔上後狀態,凸了接近1公分

2013-05-25 22:21 發佈

文章關鍵字 Nexus 7 無線充電

GRK

GRK
個人積分：9分
文章編號：43979573

9分

2樓

2013-05-25 22:57

請問一下，他還要另外接USB嗎？　

西瓜豬 wrote:
準備物品:note2...(恕刪)

西瓜豬

西瓜豬
個人積分：41分
文章編號：43979649

41分

樓主

2013-05-25 23:02

是的,電力是從USB口進去的,因為不想拆機+有保護殼藏無線充電模組
並且USB只要能修飾到可以不礙手,我覺得這是很好的辦法

GRK wrote:
請問一下，他還要另外...(恕刪)

GRK

GRK
個人積分：9分
文章編號：43981003

9分

4樓

2013-05-26 0:18

了解~ 感謝大大的分享 100分

西瓜豬 wrote:
是的,電力是從USB...(恕刪)

camiubidan

camiubidan
個人積分：1分
文章編號：43982340

1分

5樓

2013-05-26 2:14

若能商品化成保護型態的背蓋(USB採L接頭並且線內藏背蓋)
2A充電
千元左右價格
感覺很想要呢

西瓜豬 wrote:
USB頭外型能夠修飾成不礙手的話商品化可能性很高?

simonyou

simonyou
個人積分：2171分
文章編號：43985444

2171分

6樓

2013-05-26 11:33

個人感覺
以電力消耗的速度來看，手機是比較需要Qi的
正打算入手Xperia Z來改裝Qi
因爲有充電接點，相對來説容易多了

plkwfds

plkwfds
個人積分：0分
文章編號：43990502

0分

7樓

2013-05-26 18:45

看起來這樣真的蠻方便的，而且不用建在裡面，直接就可以用背蓋去擋住膠貼。

simonyou

simonyou
個人積分：2171分
文章編號：43997341

2171分

8樓

2013-05-27 0:50

Nexus 7旁邊的金屬接點不是充電用的嗎？

西瓜豬

西瓜豬
個人積分：41分
文章編號：43997755

41分

樓主

2013-05-27 1:22

simonyou wrote:
Nexus 7旁邊的...(恕刪)

沒錯,不過個人改造理由就是要每台都能改+外露式的接點不好固定

sofsky

sofsky
個人積分：5分
文章編號：44042222

5分

10樓

2013-05-29 1:34

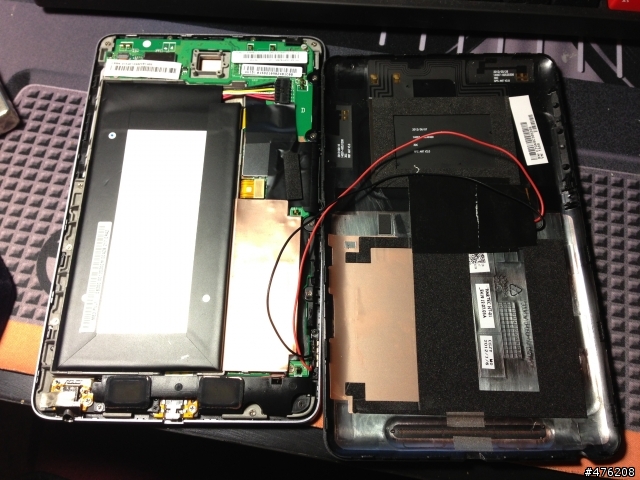

我也是用qi貼片去改，不過是直接內置，焊到dock介面那邊，放上充電板就認做ac充電，帶上外殼也沒有問題。
