MK808讓我最詬病的是Wifi的功能,上網Google了好久,大抵說是韌體不佳的問題,我沒有刷韌體的實力,不過動手亂改的勇氣倒是有的,所以有天心血來潮,且訂購的零件到齊後,就給他亂改囉!!不過改造的成果讓我很滿意,故PO上來讓大家參考.
第一張圖是我改造完的成果,隔了一層樓,訊號穩定且不會亂斷線.(說到這要對我的GR-1222說聲對不起,本來以為是AP的問題,可是試了Notebook,及其他可無線上網裝置後,確定是MK808的問題,還好沒再多花錢買其他的AP)
先扒開MK808的外殼,可發現有兩組薄膜天線,分布在兩側,一個如下圖是用一條線連接的
另一個薄膜天線較大,是用兩個可伸縮的stick連接的
主晶片是RK901

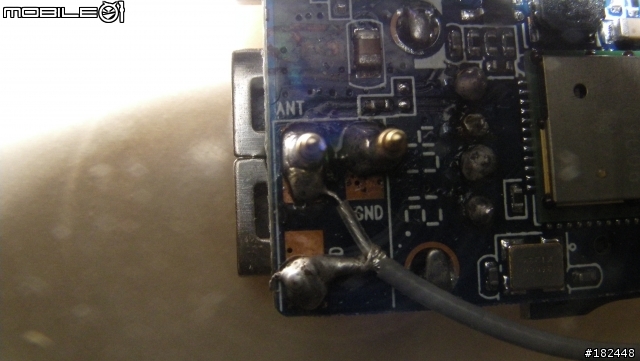

把較小的薄膜天線解銲,然後接上現成的SMA豬尾巴

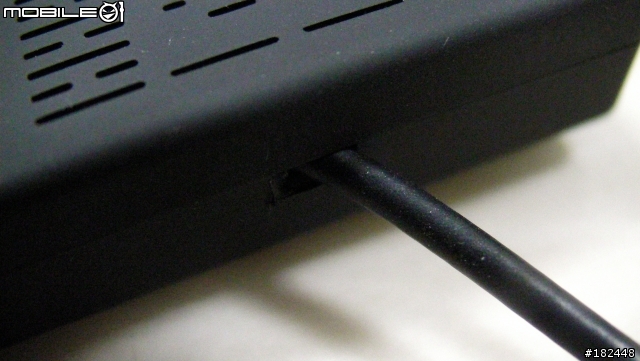

因為這一條線(RG-174)較粗,所以又挖了一個小孔,讓線進出
將外殼接上後就是這樣囉!!(這是第一階段改造,本來還銲上一個外接USB HUB,但因為賣家送的免費USB HUB有問題,最後又把它給解銲囉!!)
第二個薄膜天線我沒有把它解銲,反而在旁邊加上一條SMA豬尾巴,所以最後我的MK808有三組Wifi天線,兩組是我外加的,另一組是內建的.
沒穿衣服的樣子

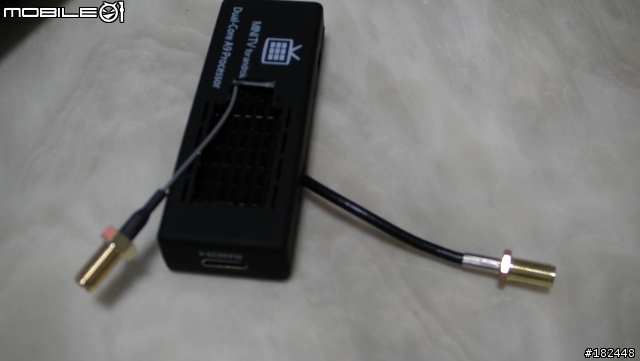

穿上衣服的樣子(這個大孔本來是給USB線出入用的,後來沒用到,第二條外接天線就從這裡出來囉!!)
這樣就結束了嗎??說好的外接天線呢??
中間有一些過程我把他跳過(其實是忘記邊做邊拍啦)

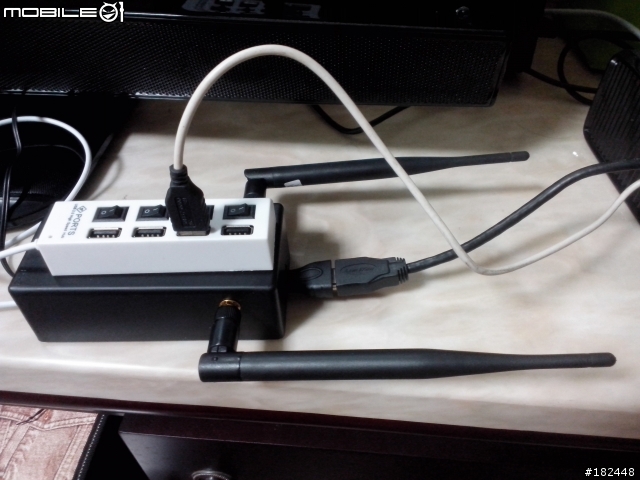

把MK808放進鑽好孔的黑盒子內,外面再給他加上兩隻5Dbi的天線,像不像一隻甲蟲??
黑色線是電源線,白色線是USB HUB的線
兩支外接天線與mini HDMI的出口
以上!!改造完成,這樣改造的優點如下
1.外接天線可隨自己喜好改裝高Dbi的天線,以增加連線穩定
2.外接天線可調整角度,以取得最佳的連線(請參考第一張圖,不同位置及天線角度的結果)
3.原先準備的盒子不夠大,沒辦法把USB Hub給整合進去,若找得到適當的盒子,應該可以把一組外接電源放進去,然後加上風扇,可以的話再加上一台藍光光碟機,這樣就可以當DVD使用了
後記!!失敗區!!

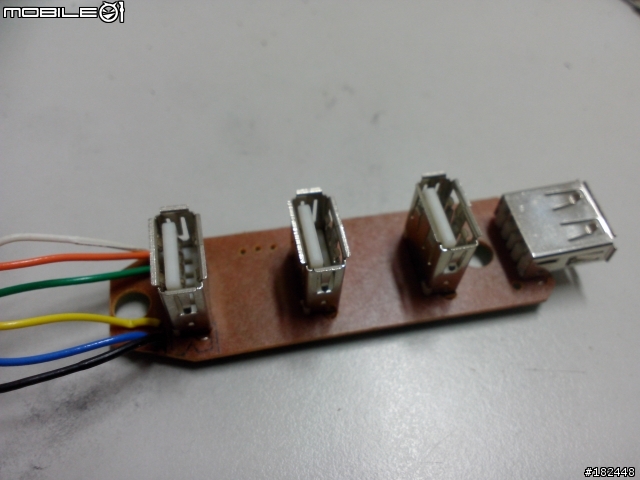

這個是之前加上免費贈送的USB HUB,本來是想把它與MK808整合在盒子內
沒穿衣服的USB HUB和破了大孔的外殼,原先的計畫是USB HUB要從這個孔出來,且為了散熱良好,故挖了大洞準備裝個小風扇讓它散熱,但實測的結果,放在黑盒子內,讓他跑了四個多小時沒當,就懶得再裝上小風扇了,因為裝了風扇還要給它電源,最後還是沒裝

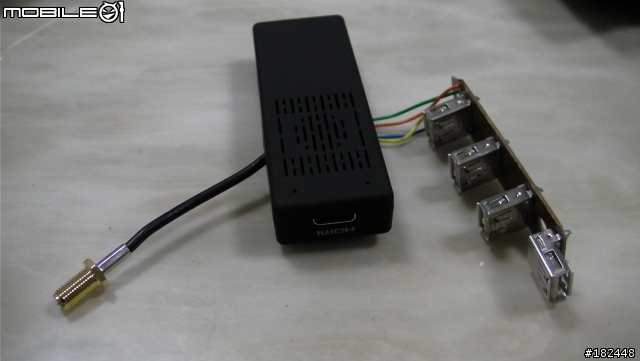

原本第一次改造後的樣子,因為免費的沒有好貨,雖然有四個外接USB孔,但接上滑鼠後,就不能用USB隨身碟
,後來買了最上面白色的USB HUB,就可以同時接上四個USB裝置了
