[DIY] 平板 A10 系列 FLASH ROM 空間升級 ( 8GB -> 32GB )

自從看了這篇 [另類DIY] 歌美G2升級至16G , 就一直有動手的衝動...

因為目前使用中的昂達Vi30豪華版(ROM 8G), 真正可存資料空間只有5G而已, 實在很不夠用。
再加上它是老舊的單核, 於是就大膽把它拿來開刀, 反正弄壞了也不太心痛 ( 其實是想找藉口換機 )

當然動手之前要做一些功課：
1) 按 A10 Datasheet , 它應該是
"Supports all SLC/MLC/TLC flash and EF-NAND memory available in the market"
但考量 SLC 太貴, TLC 太差(P/E Cycles 只有300~500次 當系統碟很快會死), 能選擇的還是只有 MLC。
( 搞懂 NAND FLASH 顆粒懶人包 )

2) 這次器官捐贈的志願者(?)決定是 Lexar JumpDrive S73 USB3.0 32GB。
主因是網路上有拆解文, 也有官方讀寫保証(讀45/寫20), 比較確定是用合適的顆粒不會買錯。
( 貌似很多型號的USB隨身碟都有換芯的情形：一開始是MLC做口碑, 幾個月後降價變成TLC, 大家還以為撿到便宜, 實則為了便宜幾十塊踩到地雷... )

原本想殺到光華直接買, 結果逛了一圈居然都沒有半家在賣, 只好等幾天網拍$500左右入手.
拆開後, 顆粒如預期的是 29F128G08CFAAA ( 單顆 16GB 正反面各一片 )

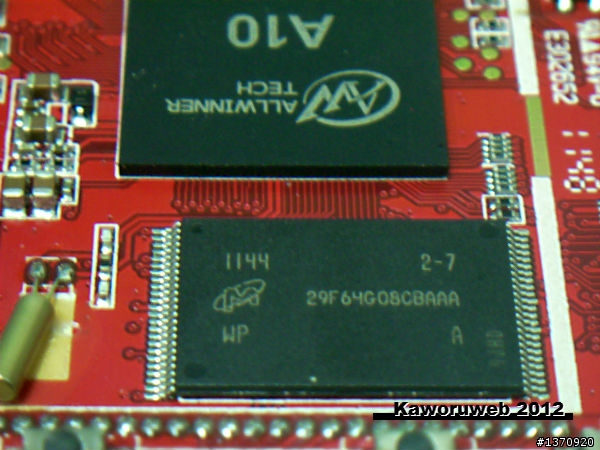

而 Vi30pro V2 平板上的型號是 29F64G08CBAAA ( 正面只有焊一顆8GB, 背面則還有一個位置空著 )


當然動手之前可能需要一些練習對象(畢竟 Surface mount 不是那麼好焊 ), 而老舊的CF卡正好可以利用(抽屜裡的16MB卡... 你就乖乖的慷慨就義吧 ) :

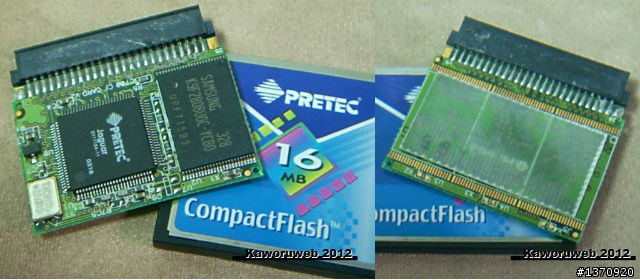

如圖所見, 裡面正是相同大小/封裝的 FLASH, 而且正反面通常共有4個槽可以玩。
芯片的話這裡不幸只有一顆, 但不同容量也可能有4顆塞滿, 反正應該夠玩了。
( CF卡外殼的鐵片蠻銳利的, 暴力拆解時請小心手指... )

解焊方式就是兩邊上了滿滿的焊錫, 再快速反覆兩邊加熱, 應該很快就解下來的了：

新手可以先上 YOUTUBE 或對岸視頻網站找一下 SMD soldering 的教學。

儘管練習後已經覺得沒有問題, 但世事總是有意外...
解焊平板上的芯片後竟發現... 有一支接腳的 pad 不見了!!!
對比背面的的空槽的接腳, 卻明明是有的啊。
接腳掉了, 神仙難救。 天喔~~~ 我把它弄掛了嗎?

反正掉了就掉了, 硬著頭皮先把一顆16GB的焊上去, 然後刷機...
刷到 3% (應該是在Format) 停很久後顯示 "0x162 燒寫失敗", 心都涼了一半

不死心查了一下datasheet, 那支腳應該是沒有用的(但不是同型號的datasheet所以不確定)。

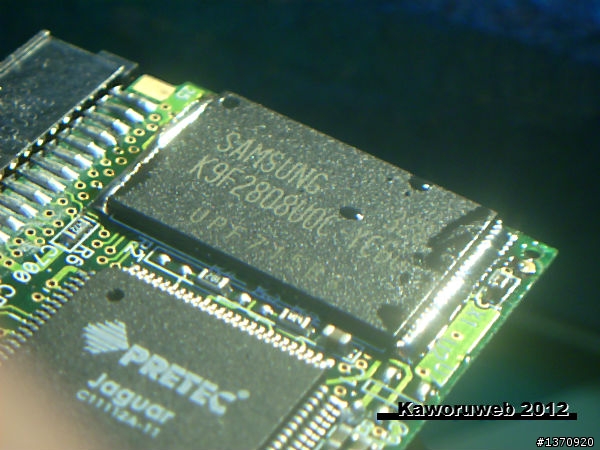

再把它放到顯微鏡下看, 確定應該真的是沒有拉線的空腳位:


經過重複的焊焊解解, 接腳的PAD已經有點翹了...
知道大概已經沒多少機會重來, 反正死馬當活馬醫, 不管了正反面兩片32GB全焊上去。
顯微鏡下檢查到確認應該沒有問題, 然後刷機...
同樣的 3% 等很久... 然後... 過了~~~!!! 感動啊~~~ 証明我的人品還不錯

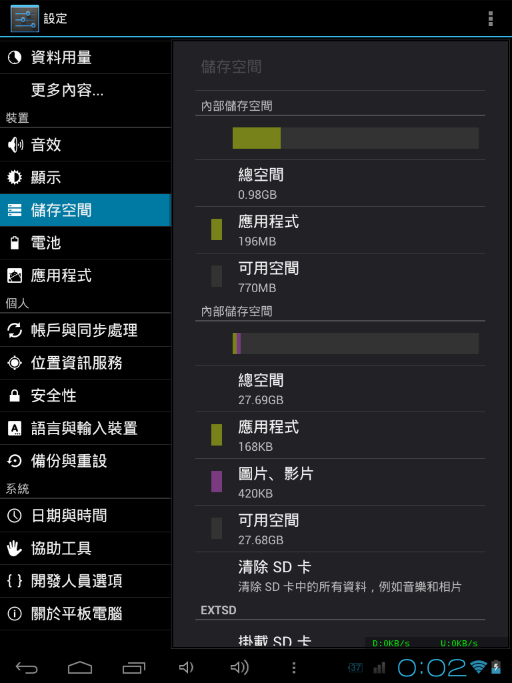

折騰了一天成果就是,內部儲存總空間 27.7GB:

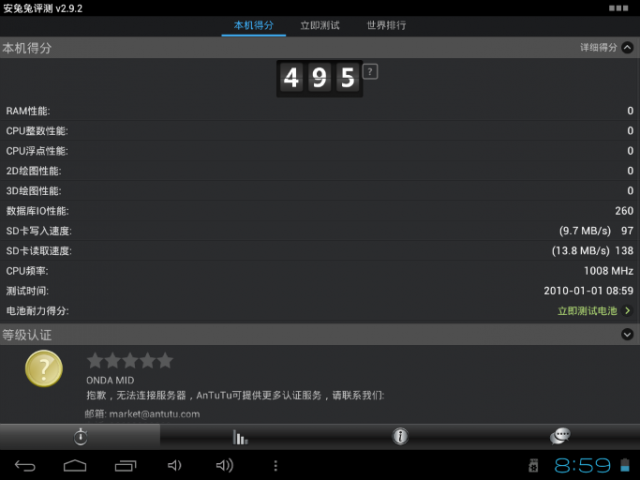

刷完機立即用安兔兔測了一下速度(9.7MB/s & 13.8MB/s), 跟原來8G的幾乎一樣:



心得：
1) FLASH 很便宜, 有舊機不怕壞想升級的可以試看看。
2) 想練練技術的可以試看看。
3) 想折騰自己的可以試看看。
4) 想測試一下自已人品如何的可以試看看。
