[分享]眼鏡鏡片製作過程

上課有好處就是可以外出參觀工廠，這次也利用到台南的機會參觀了國內蠻大的訂製片工廠，不過實在跟考丙級技術士時用的機器差太多了，考丙級的技術士是否還有存在必要呢！？還是要提升些了！不囉唆看看鏡片是怎麼製作的吧！

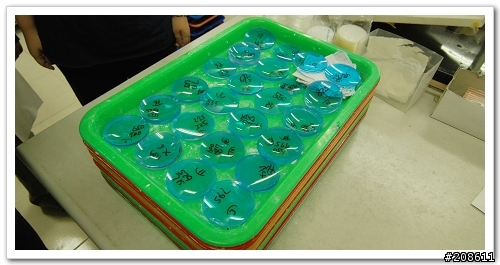

  ↑鏡片貼上藍色保護貼,保護鏡片製作中避免產生刮傷!!


  ↑裝好保幕膜的鏡片,準備要接合模具


  ↑鏡片固定模具的工具,透過錫讓鏡片與模具接合


  ↑鏡片保護膜貼附工具,原理很像膠帶,拉過後,壓下圓型磨具後,用美工刀順著鏡片割開保護膜,即可完成保護膜貼附動作


  ↑固定鏡片與模具的狀況,定位好鏡片後,拉下旁邊的拉桿,即會跑出錫液,冷卻後即可讓模具牢牢固定住.


  ↑這台就是鏡片的研磨機囉,輸入資料後,即可迅速的研磨出需要的度數(像是印鈔機@_@)

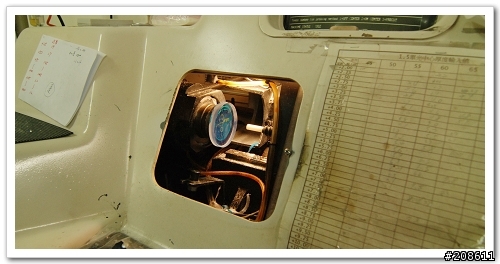

  ↑鏡片研磨前固定在機台上

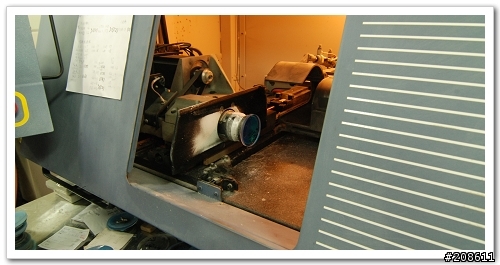

  ↑鏡片研磨後的狀況(粗磨完成)


  ↑另外一台較舊的機器,也還是電腦控制的!!


  ↑鏡片研磨後,還需要細部研磨,這台就是細部研磨機,主要是要針對粗磨後更細緻的研磨及拋光

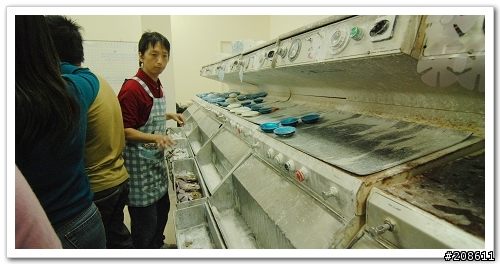

  ↑球面鏡片研磨中的狀況,可以好幾個鏡片同時研磨!!


  ↑研磨中的狀況


  ↑散光細磨機組


  ↑散光細磨機組!!


  ↑這就是拋光的貼片,主要靠的就是中間的那片梅花形的貼片來拋光鏡片


  ↑這台是打印機,主要是在標記多焦點的記號


  ↑這台就是打印機,打印出來的記號蠻清楚的,嘿嘿!! HOYA工廠應該要買一台了!!


  ↑看到右邊的色澤了嗎?? 有反光的那片鏡片就是加了UV的鍍膜!


  ↑薑!薑!薑!薑!,在工廠中有麵攤嗎?? 不是啦!! 這組機台是超音波清洗機台,主要是在清潔鏡片用!!


  ↑鏡片放好後要清潔囉!!


  ↑鏡片可以重新脫膜,然後再重新鍍膜,這就是在脫膜!!


  ↑鏡片還有烘乾及其他程序,不過因為要在無塵室,所以無緣拍到!


  ↑也是在做上模的動作

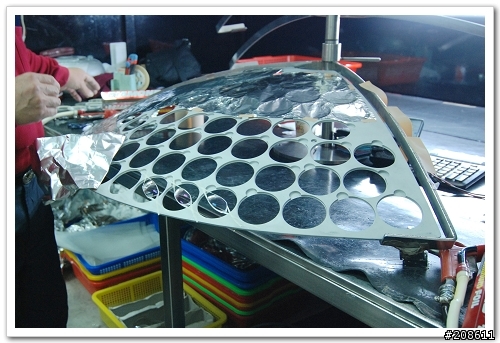

  ↑準備最後的多層膜鍍膜動作!!部分空位可能要貼上錫薄紙!


  ↑多層鍍膜的電腦控制中心


  ↑這就是多層膜機台囉,一台價值一千多萬元...


  ↑有看到類似眼睛的鏡片嗎?? 這就是重新上鍍膜的鏡片,不過這樣做還是有風險的!!


  ↑多層膜完成後清潔機台內...


  ↑中間鋁箔紙裝的就是多層膜要電鍍的材料!!


  ↑多層膜的主要重點區域


  ↑用完的廢料...


  ↑這跟管子較少用到,所以沒有記到他的功能


  ↑這個照片就很難得了,因為很少有工廠願意讓人在旁邊問東問西,甚至還探頭到裡面拍照..好奇寶寶也不過如此!!


  ↑這就是多層膜鍍膜機整體的照片囉!!


  ↑這是簡易的染色區,一般的染色部份都可在此完成..


  ↑這間就是大方開放讓我們參觀的南部訂製片工廠,時敏齋光學!!
