,所以來分享一下我磨片的過程

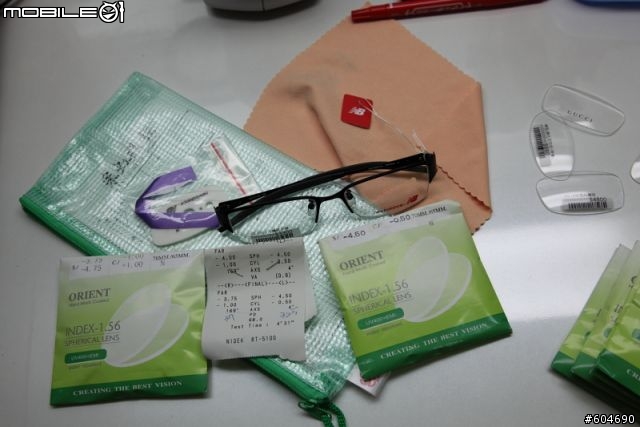

客人使用ORIENT 1.56鏡片

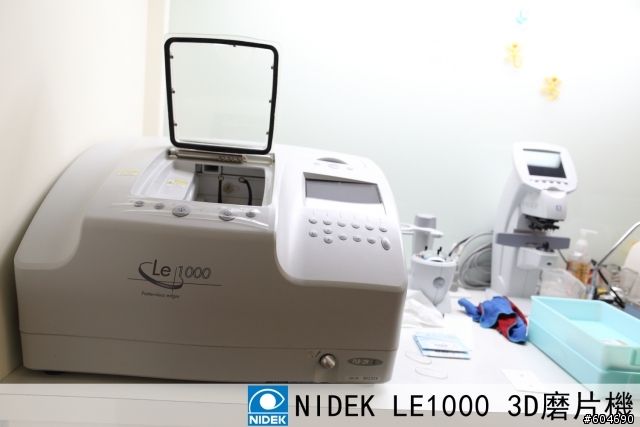

我的NIDEK全自動3D磨片機

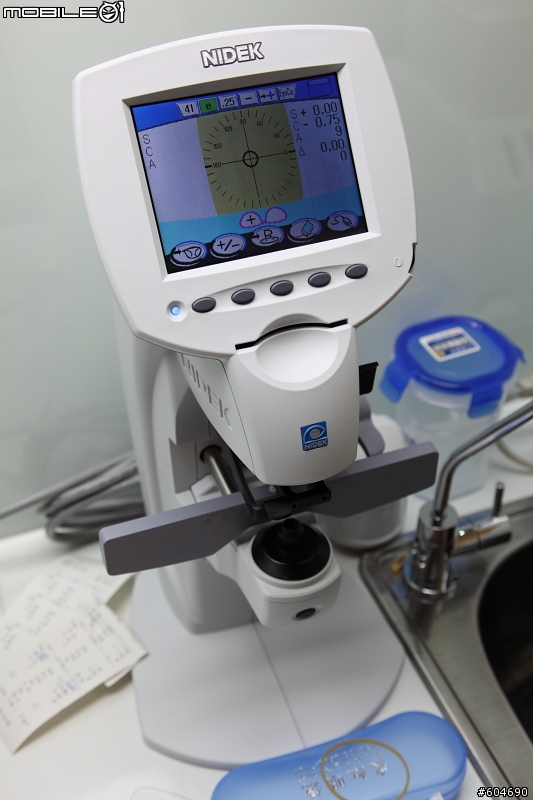

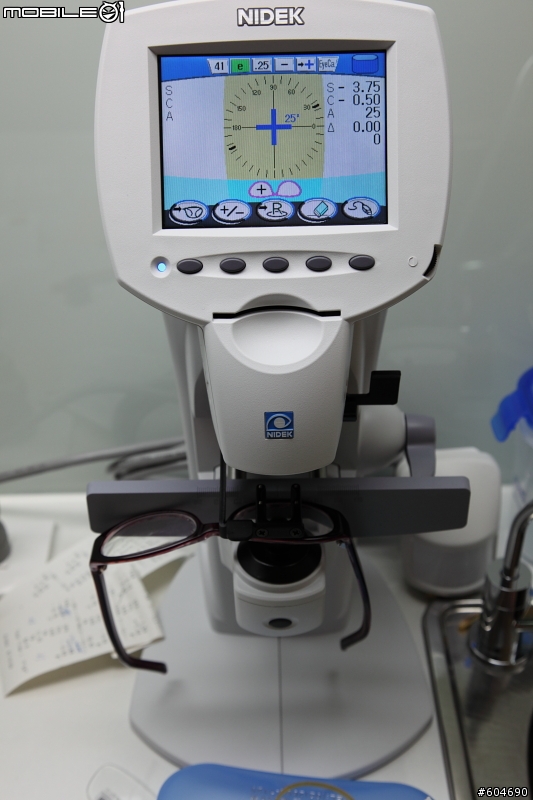

我的NIDEK LM驗鏡片度數機子,可驗到1度

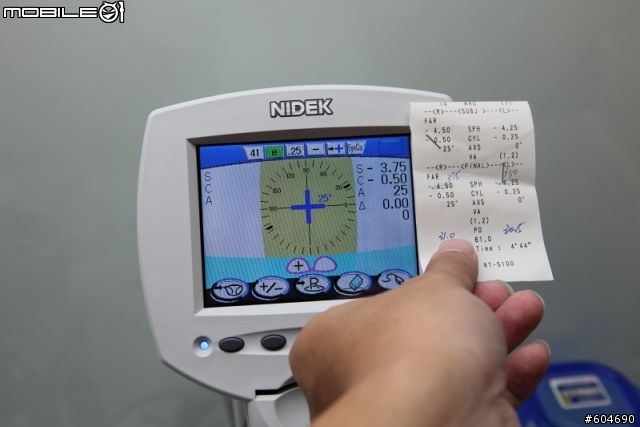

要研磨鏡片都要再確認一下度數
-375 -50 25度
定位鏡片中心點

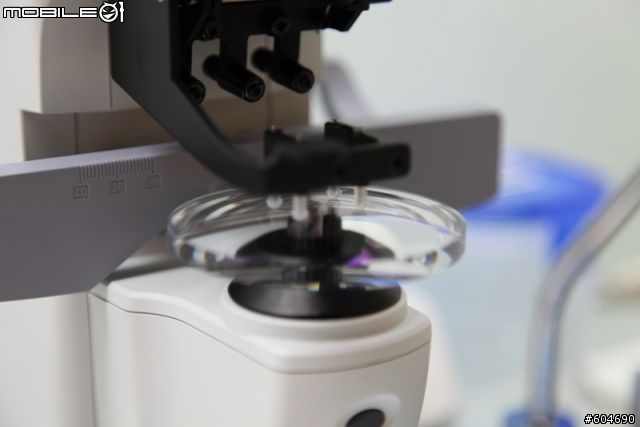

打點
最中心那白點就是中心點,左右那2點是要做角度用

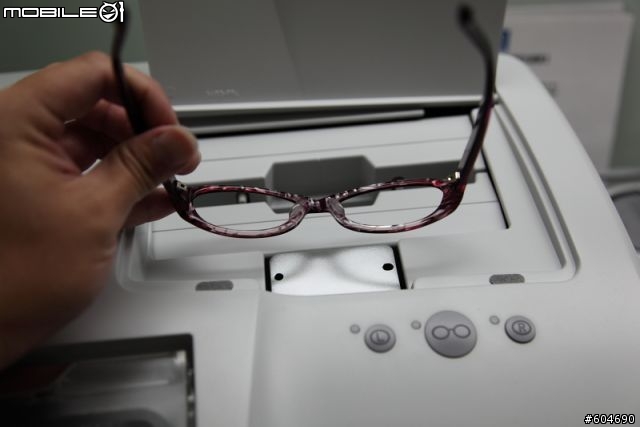

開始掃描鏡框
掃左眼
掃右眼

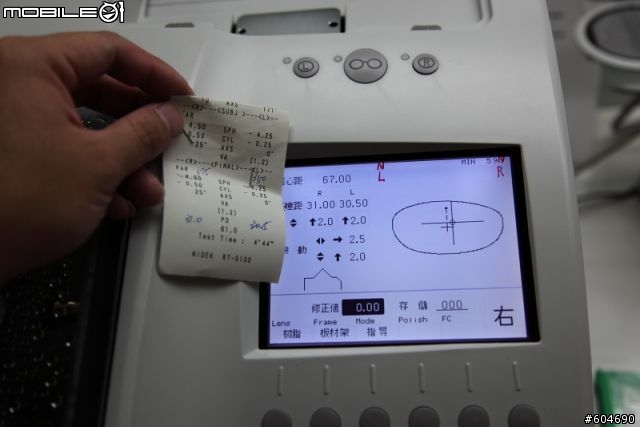

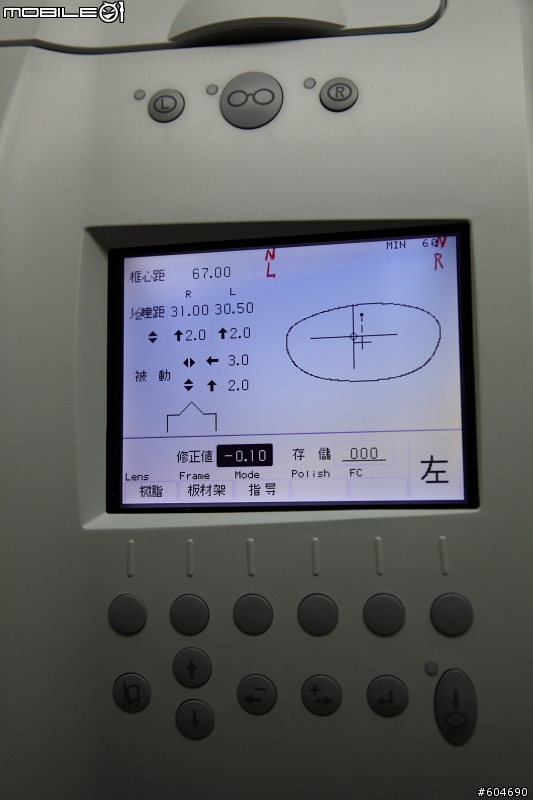

掃完OK後,開始輸入PD,瞳孔距離
球面-350閃光-25角度0度也=180度

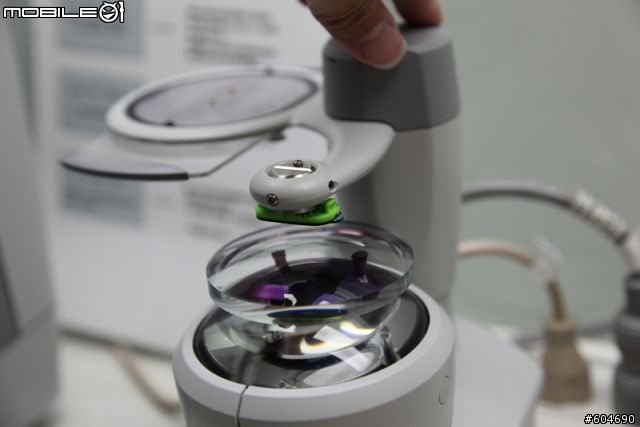

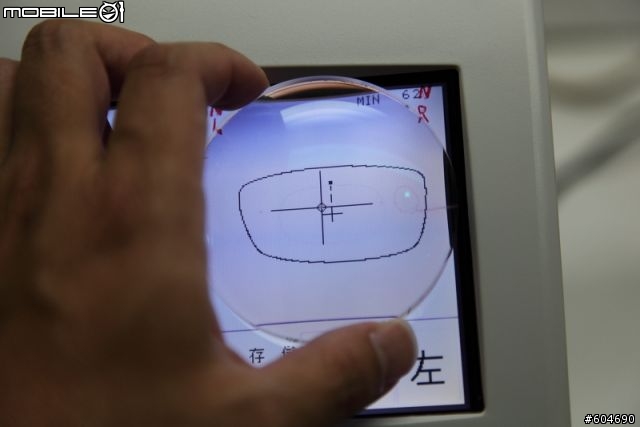

角度定位完成就把白點打下去

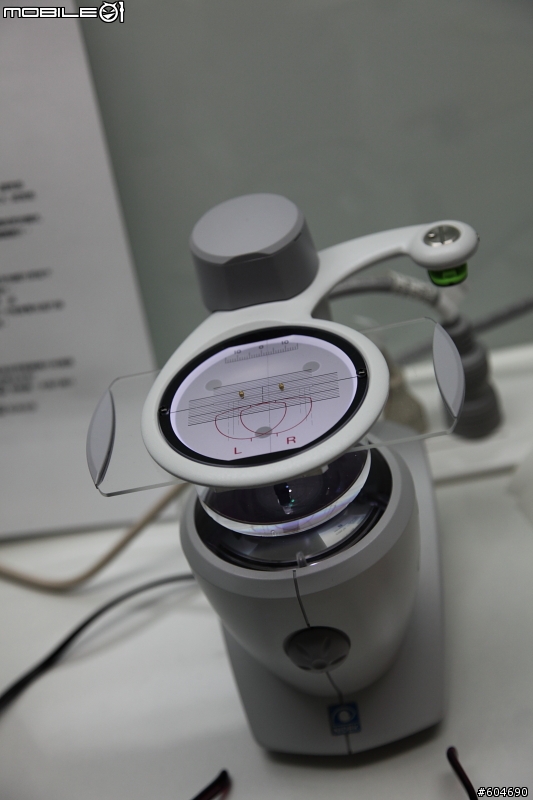

這台是CE-9中心機
就是這樣,定位OK就可以放下去研磨了

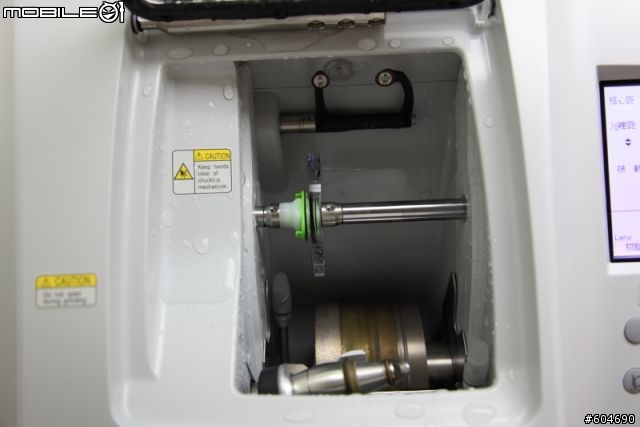

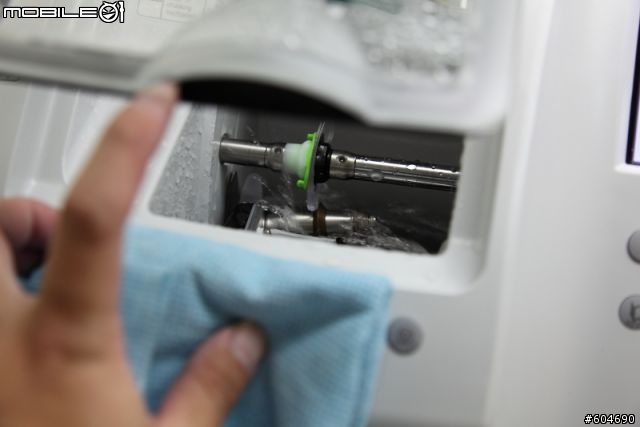

機子濕濕的,因前一副是研磨Nikon1.56非球面鏡片,所以要認真點,要不然磨錯了我就了錢了
,所以磨Nikon就沒辦法一邊拿相機一邊磨要認真點

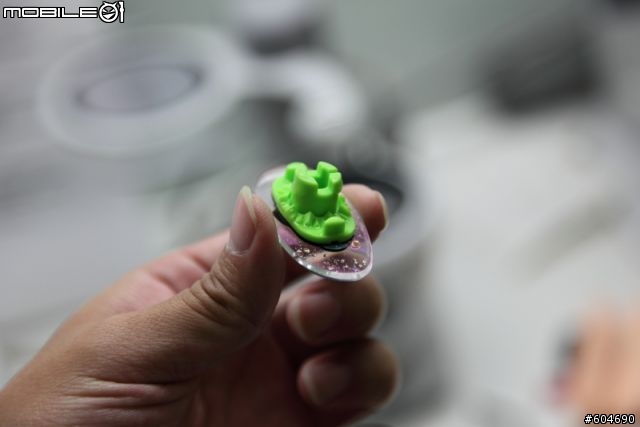

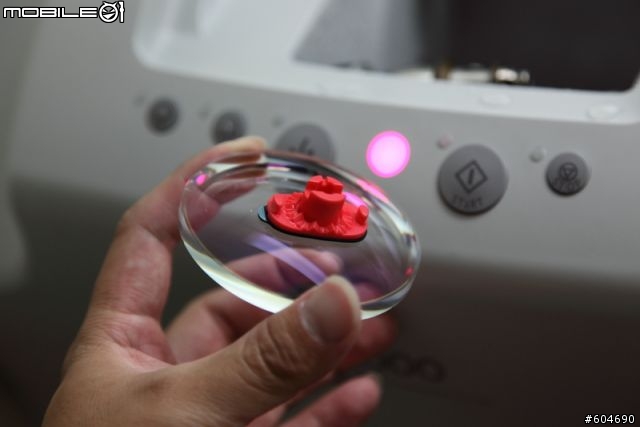

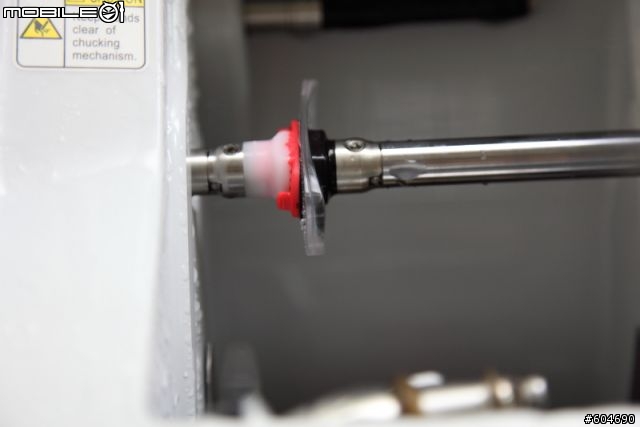

好~就是這樣,把鏡片夾住

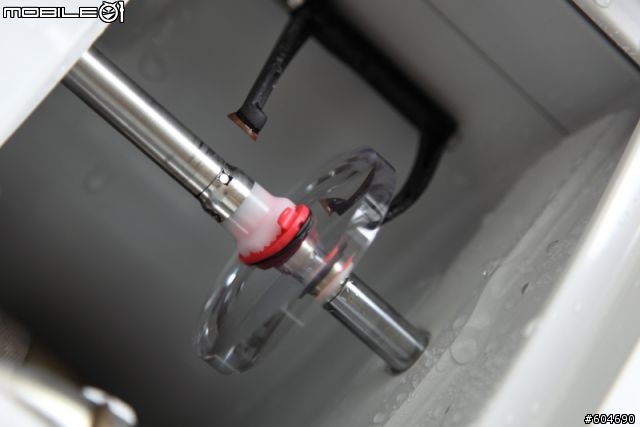

在是內面鏡面3D掃描
現在是外面鏡面3D掃描

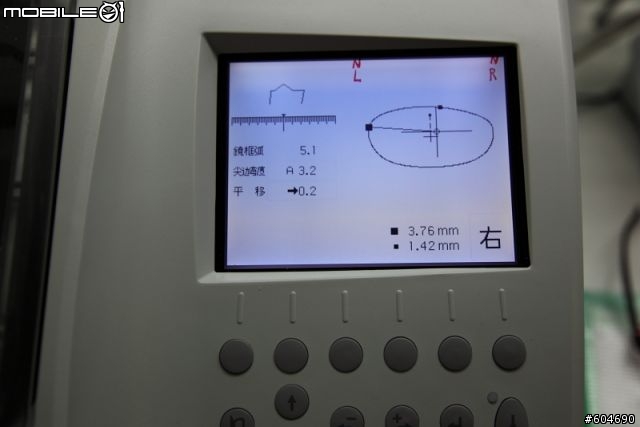

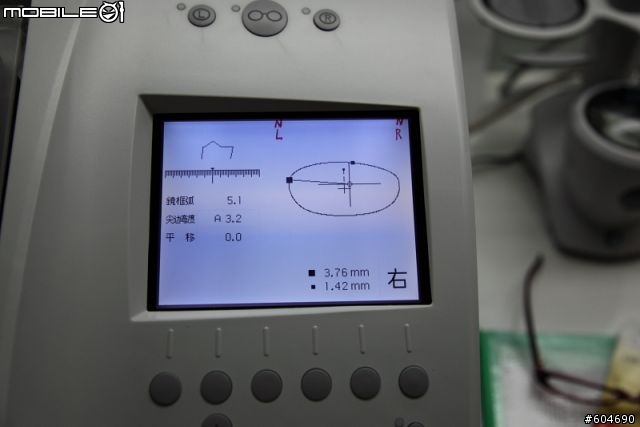

掃描完成會告知你最薄的面是這樣,你可以前移或後移
這是告知你最厚的那邊磨出來是這樣,也可前移或後移
我平移0.2mm,這樣意味著磨出來會往前0.2mm
啟動了,開始研磨了
過程中............................
過程中............................
開始車V形溝
過程中
OK了
變這樣了
側面

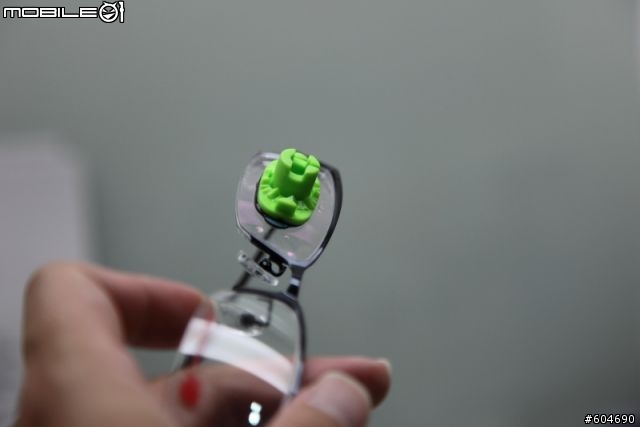

裝上去了
內外一樣漂亮
好~換車左邊
左眼也完成了
裝上去也OK了,大小剛剛好
這小小台是拔套子用
就這樣壓一下,套子跟鏡片就剝離了
就這樣沒錯
完成後我都還會再確認一下PD位子是否正確,正確就可以交件了
左右鏡片確認一下中心點
然後拿尺量一下,ok~正確
完成品就是這樣~漂亮
現在在分享一下半框製作過程
客人的NB鏡框,確認一下模板大小一不一樣
如無誤就是使用這夾具夾模板,然後再掃描
夾住了
放下去掃描
掃描中
掃描完成,把模板拆下比對一下,這台是1比1比例
OK～無誤
一樣開始輸入PD寬度
有看到鏡片LOGO嗎........OR
比對一下,看會不會把LOGO車掉,如會車道就要告知一下客人,但我都是Nikon鏡片才會電話告知一下客人,看他要不要先過來看一下nikon原廠鏡片與封套,確認OK就開始研磨了,像這片比對一下就是100%不會車到LOGO
還是一樣,先3D掃描鏡片內面與外面
3D掃描完畢會告知你最薄跟最厚的樣子,但要注意的只有最薄那邊,因太薄無法車溝
用電子游標卡尺量一下魚線直徑,0.62mm,確認完畢就設定一下槽寬
好棒的機器阿
研磨中

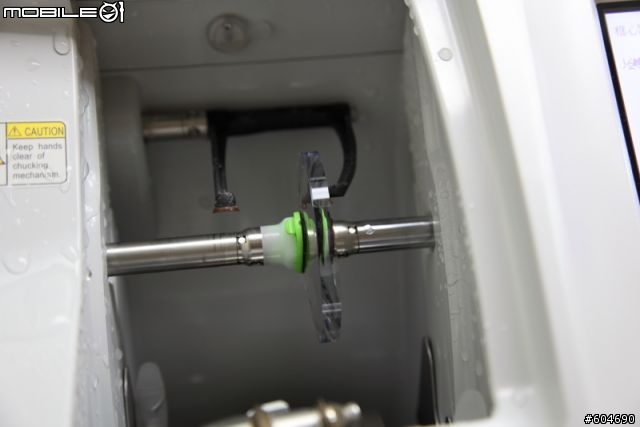

偷偷打開拍一下,現在是在車溝
現在是在倒角
這是鏡面
這是霧面
中心點以定位完成(過程跟前面全框一樣)~左眼~
3D(跟前面全框一樣)
製作完成還是一樣,檢查一下眼位跟PD,OK~這也是無誤
可以交件了

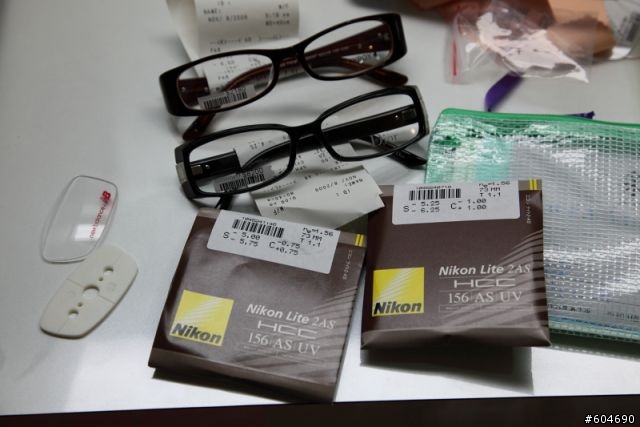

換DIOR
我的超貴nikon非球面庫存鏡片
