ZS630KL 我也來出任務了~~

各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 ZF6(ZS630KL),最近很有緣份,除了前陣子常碰到 ZF5 瘋狂壞掉之外,緊接者 ZF6 也開始陸續都有故障出來了,故障是這樣的,就是開機會停在LOGO,客戶告知有送回去過,告知說卡在工程模式,無法系統重建,必需整片主機板換掉,當然會出現類似卡LOGO 的情況,不是說只有華碩才有的問題,各大廠牌其實都會有類似的問題......



目前故障如下,開機卡 LOGO 不重啟

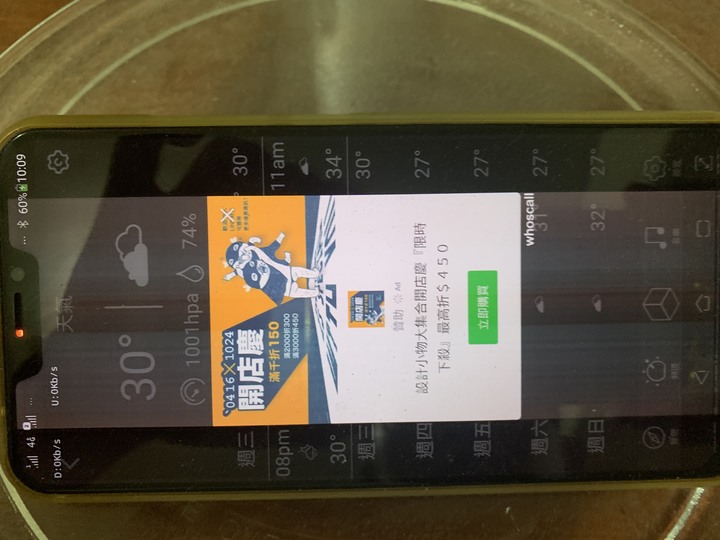

ZS630KL 採用的是 UFS 2.1 的規格,剛好我身邊的設備可以支援 2.1 的規格,開機就是會停在這個 LOGO 電流平均在 500mA 左右跳變

ZS630KL 我也來出任務了~~


不過這台的伸縮鏡頭好像壞掉了,會自己晃動,感覺好像轉軸斷掉了一樣

ZS630KL 我也來出任務了~~

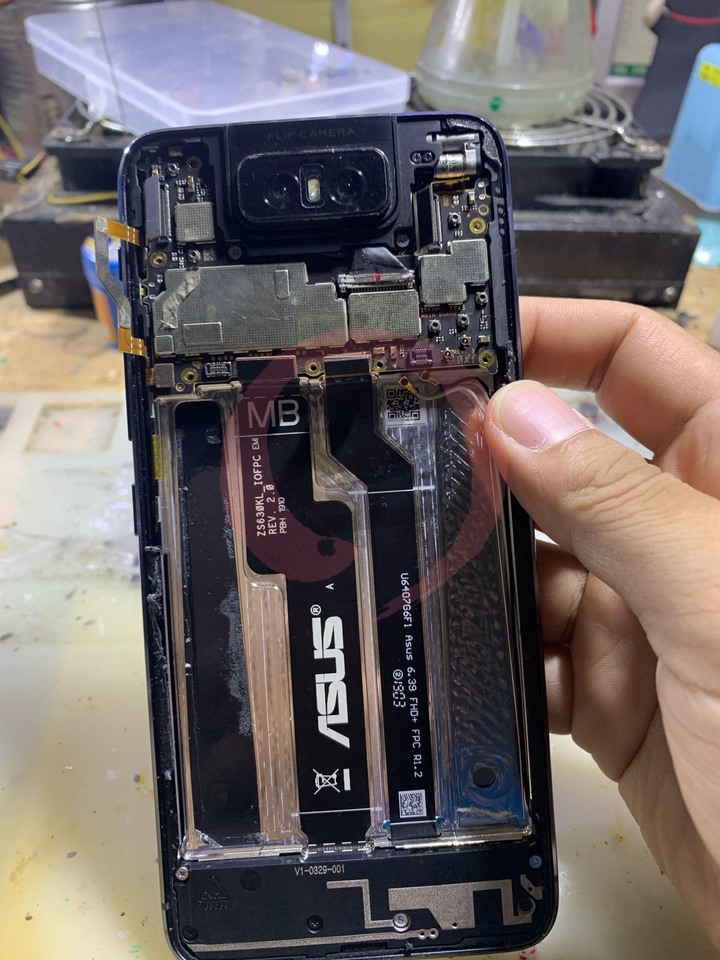

主機板很小一片,因為已經有做過五次 ZS630KL 搬板的經驗在,所以這次也算是駕輕就熟了

ZS630KL 我也來出任務了~~

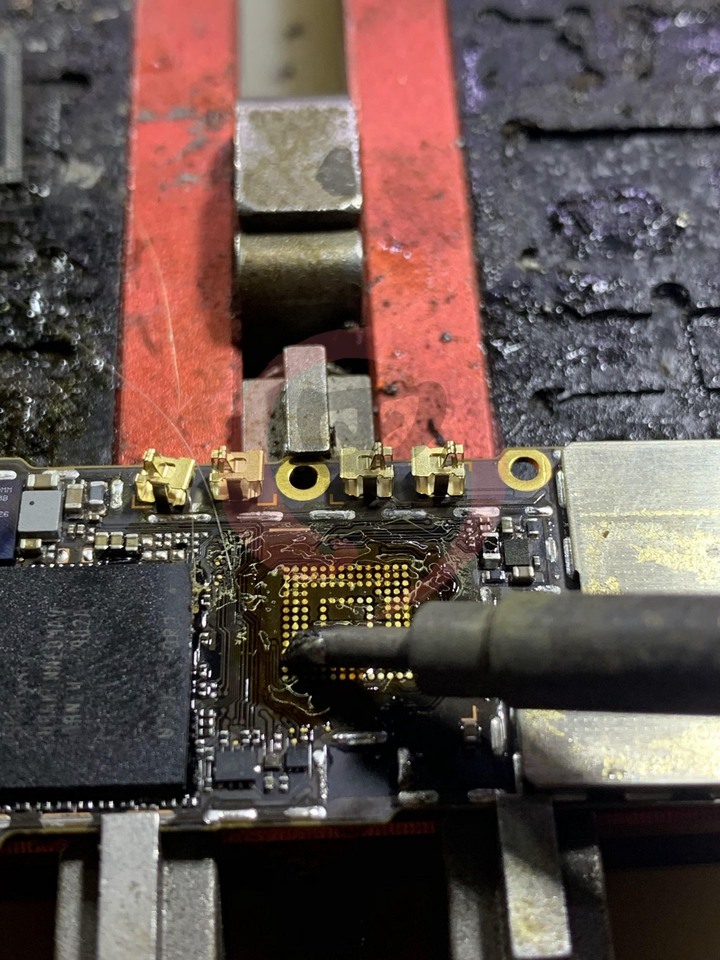

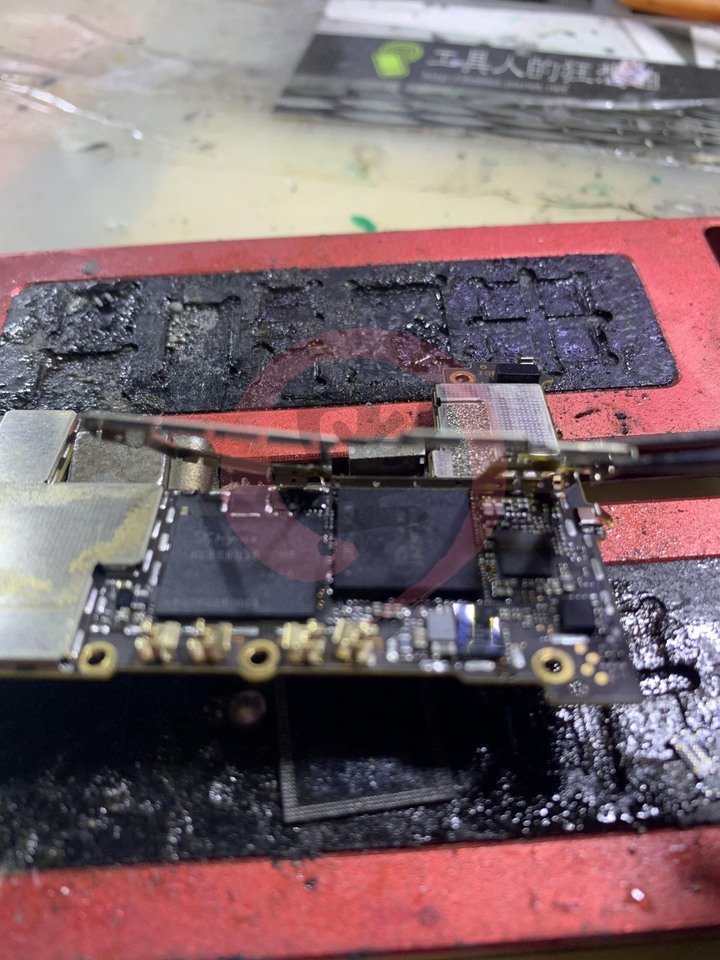

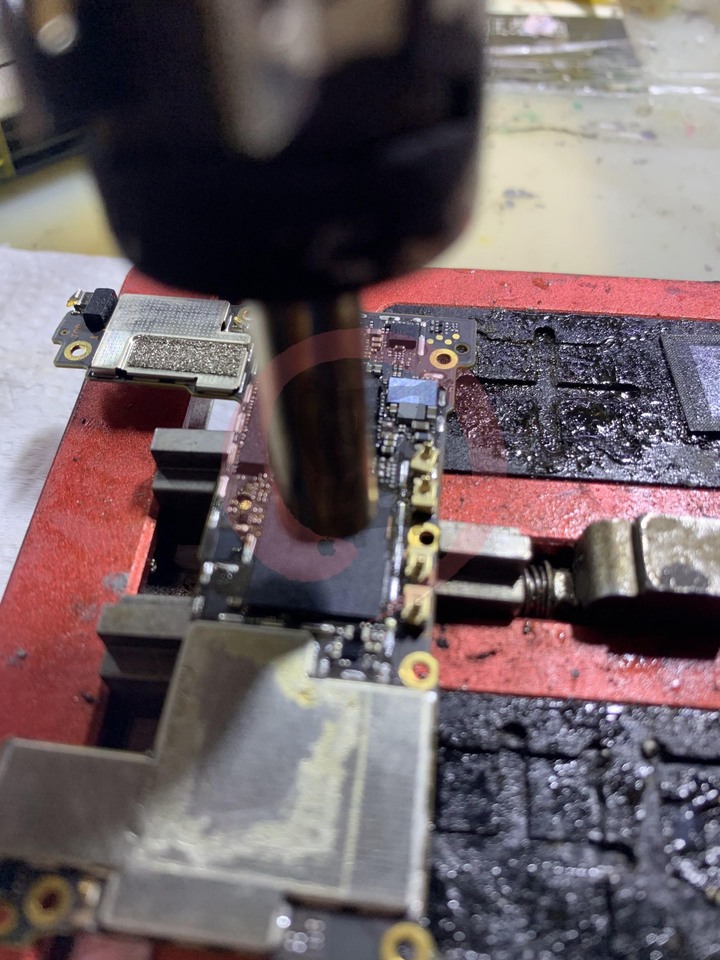

第一步下鐵框,風速溫度都不告訴你~~

ZS630KL 我也來出任務了~~

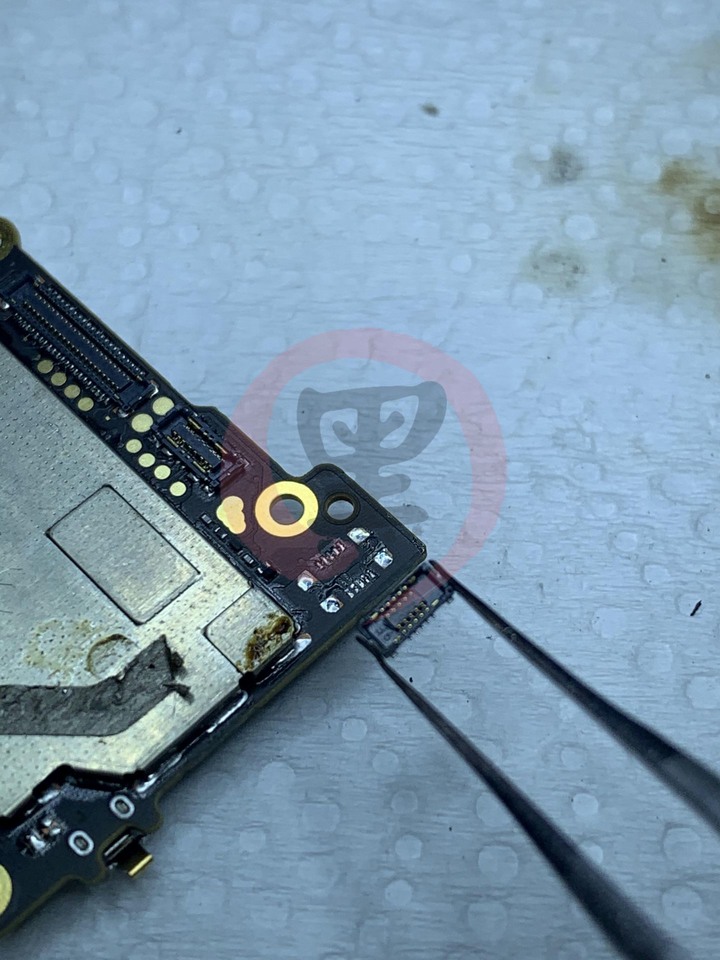

取下鐵框後,先打一次全外圍的數據,測量後發現 POWER_KEY_CONN 有虛焊,所以將座子取下重新安裝一遍

ZS630KL 我也來出任務了~~



外圍確認沒有問題了,包含處理器的幾路供電

ZS630KL 我也來出任務了~~

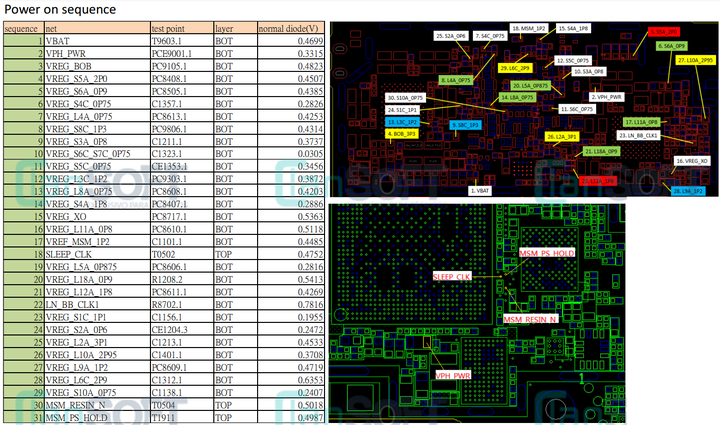

開機時序的部份,可以參照原廠的數據,進行測量,元件同樣按 PCB 標示即可

ZS630KL 我也來出任務了~~

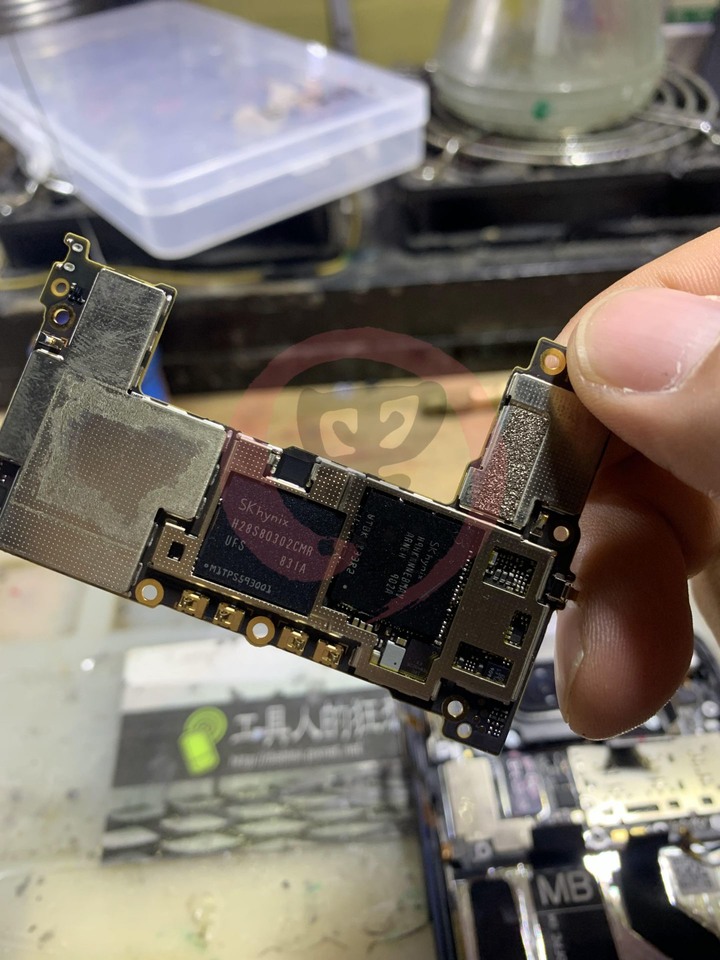

採用的是海力士 UFS 2.1(153)底下是沒有封膠

ZS630KL 我也來出任務了~~

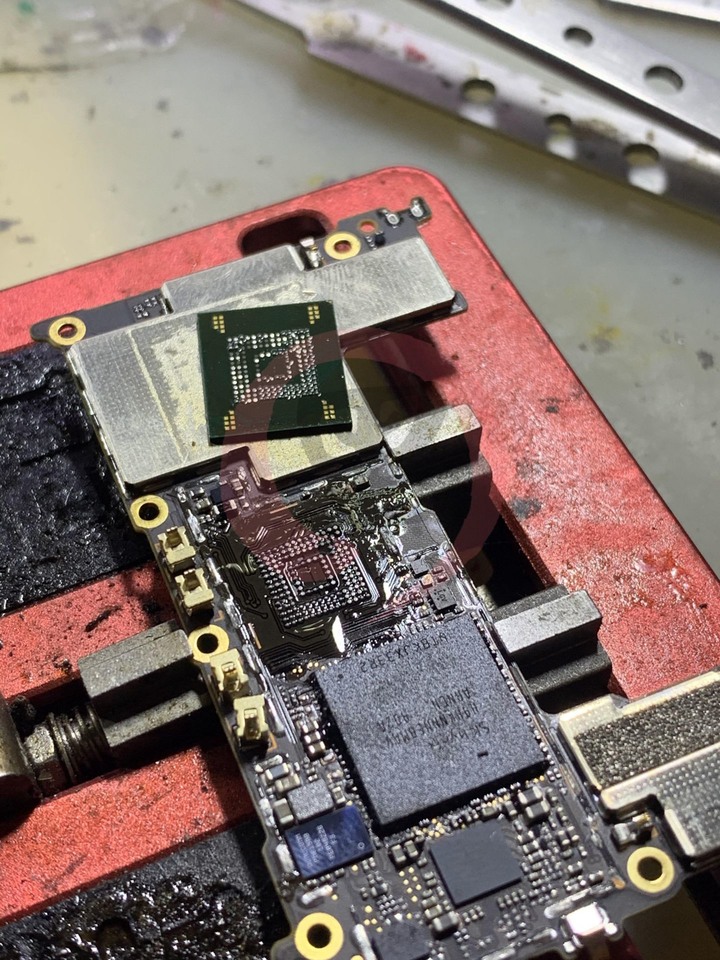

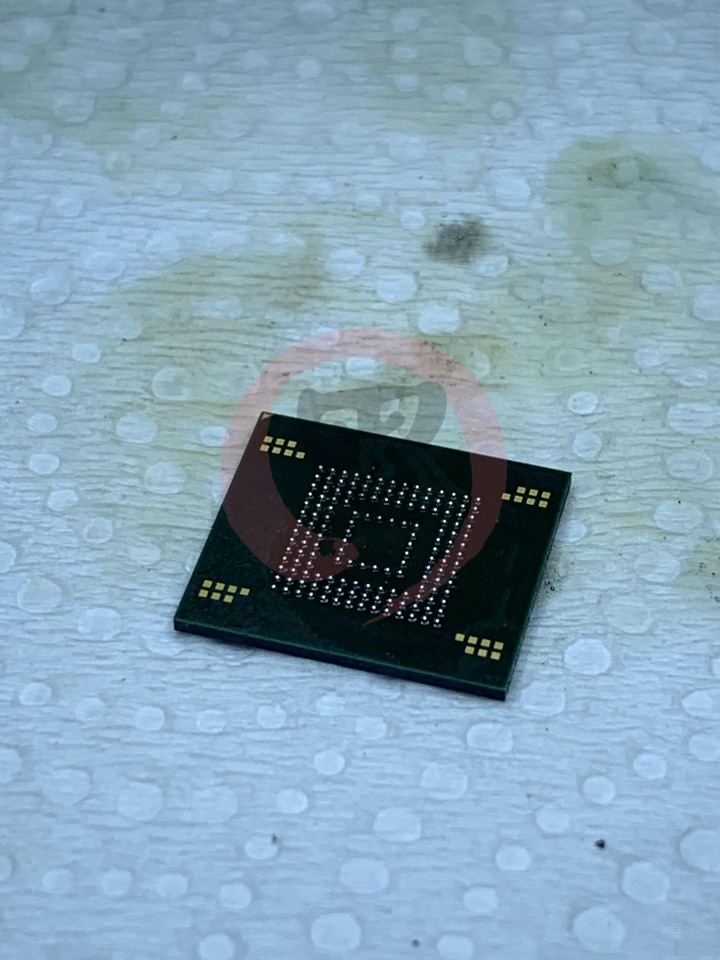

UFS 拆下來以後,可以先針對幾個焊點測試一下,確認有沒有廢掉,幾十年前的 EMMC 設備,都會附一隻探針,來確認不同規格與腳位,不過現在的設備都比較先進了,多數都是花錢買設備測量,不過老方法還是有用的,就是可以少花點錢而以,俱體測量方式,這裡就不說了

ZS630KL 我也來出任務了~~

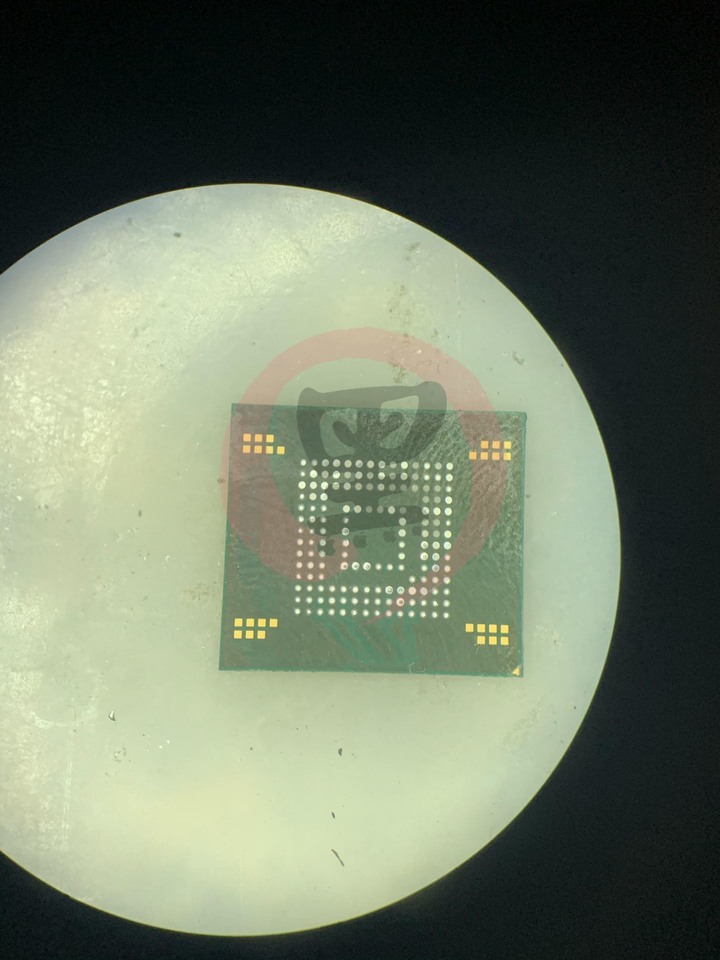

先將 UFS 2.1 植好錫

ZS630KL 我也來出任務了~~



接在 153 規格的 PCB 上,並且連到燒錄器

ZS630KL 我也來出任務了~~

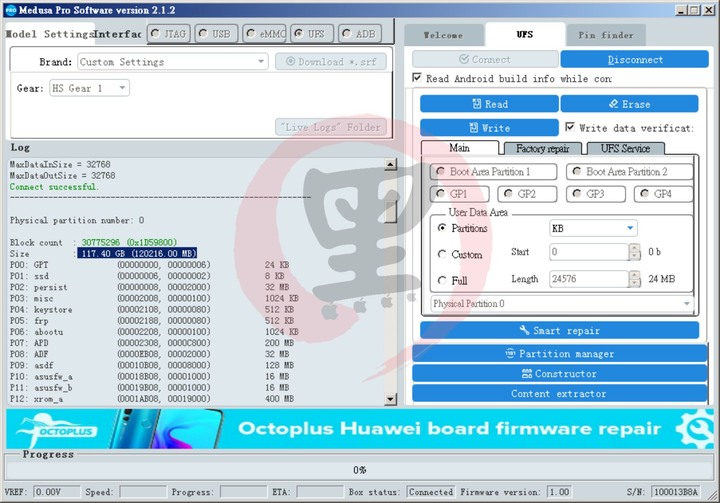

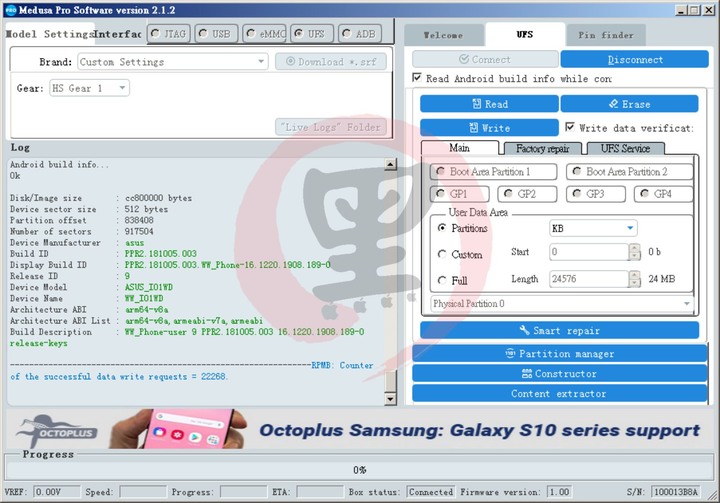

軟體打開後,設定為 UFS 規格,可以正確識別

ZS630KL 我也來出任務了~~



確認容量是 UFS 2.1 128G ,所以算下來的話,應該就是

1024*1024*1024*128 = 137438953472

ZS630KL 我也來出任務了~~



先將分區 分區表都備份下來,當然有一部份是我們不用備份的,有些在刷機的時候就可以自動帶入,所以可以不需要備份,也不需要寫入

用戶區一般為加密區,可以不用管,系統區可以備份,波特區也先備份,但俱體要看怎麼刷機,如果刷機就會寫入的,那就不用備份,如果寫不到的,就需要備份(大概可以這樣理解)

至於調制器根本就不該寫入,否則都有可能造成無 IMEI,通常會區分成 聯發科 / 高通處理器備份形態都不一樣,也會依不同手機,選擇備份的項目,通通不一樣,有些是備份 LUN0~4 ,有些是LUN0與LUN3分開備份,其它都是全容量備份,所以沒有一定的備份方式,因為安卓手機~~太多了!!每家都弄自己的,有些除了常見的加密區外,連整個 LUN 都加密起來,這裡就不多說了,備份後重新寫入

ZS630KL 我也來出任務了~~

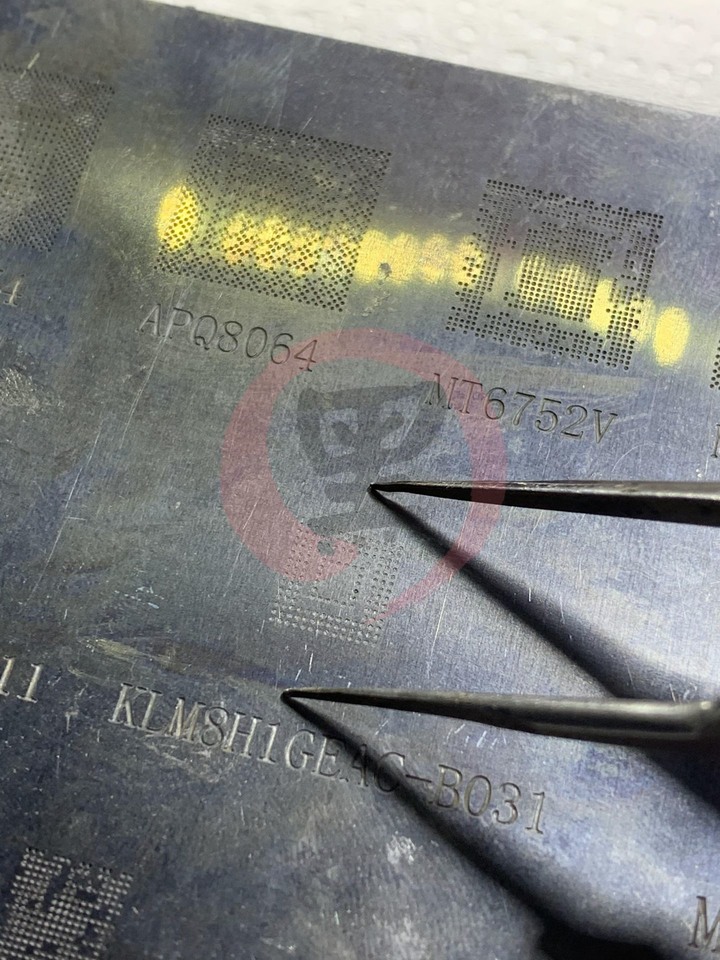

將主機板的焊錫清理乾靜

ZS630KL 我也來出任務了~~



UFS 2.1 從燒錄器取下,重新植錫

ZS630KL 我也來出任務了~~



回焊

ZS630KL 我也來出任務了~~



先刷一次,啟用OEM解鎖,最後重罝

ZS630KL 我也來出任務了~~



登登登登~~華碩品質~~

ZS630KL 我也來出任務了~~

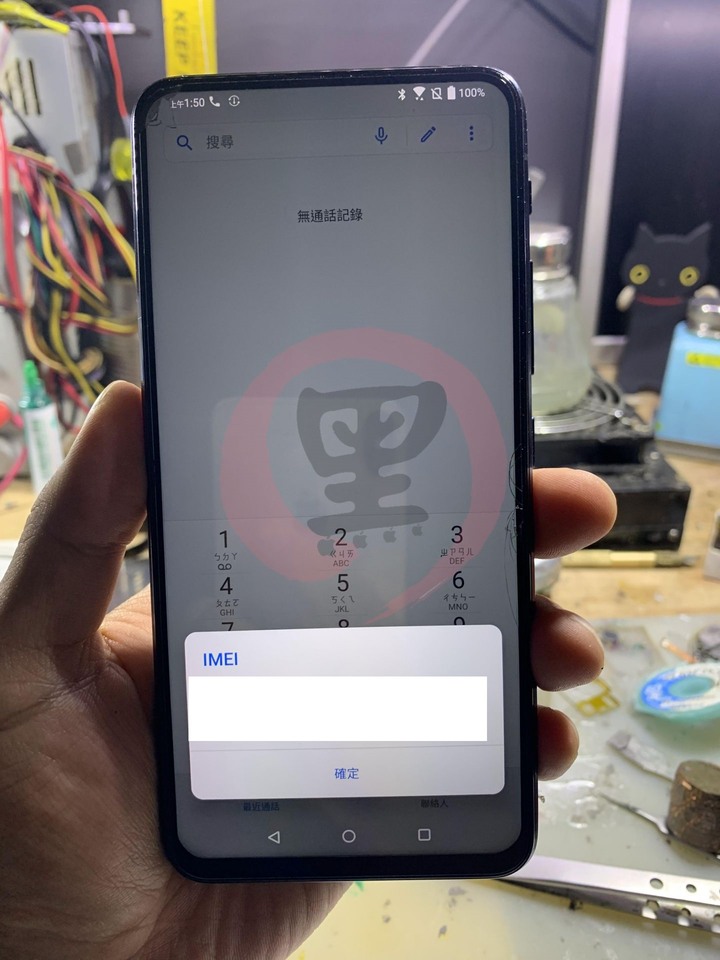

輸入 *#06# 可以正常識別~~收工~~任務完成~~~
