love3752 wrote:
上課地方的wifi...(恕刪)
身旁有1x1可以對比嗎？ 現在看起來該點的訊號本身就不錯。
良性的提出問題討論與比較，是能讓產品越來越好，也讓官方注意到缺點在哪裡，進一步修正改進。
這個重要功能性上的問題，與產品價位無關，雖然有些人認為能用就好，但卻不知道這問題距離AP拉越遠，無線網路的可用性越差，這差異在有些收訊好的手機在較遠距離，還可以有較好的訊號品質與傳輸能力。總結在近距離影響還不大，距離拉遠會較有影響，或許ASUS後續透過軟體應該還有改善空間。去年U11開箱，我也做過WiFi的測試比較，只是結果還不錯，就沒什麼人去討論。
大概測試如下，詳細測試要花許多時間，找時間有空再補上。
另外測試2.4G頻段，距離AP約1~2公尺的時候5Z連結速度有點飄，不太穩定，有時還會變1Mbps，然後又跳到144Mbps。其實5Z的2.4G最高連結速度有到200Mbps，放分享器旁邊才會出現。

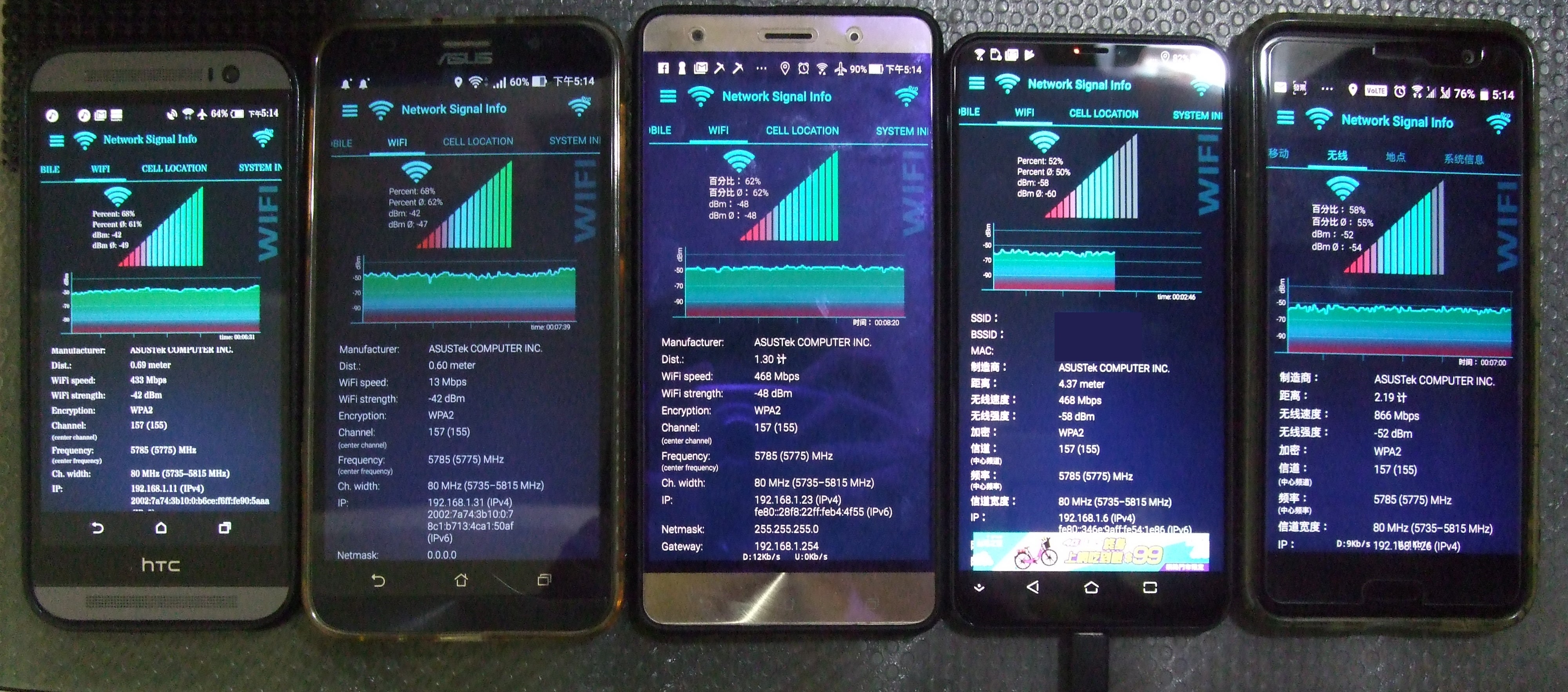

左至右分別M8、ZE551ML、ZS570KL、5Z、U11。
這些圖指的是手機所接收到相同WiFi AP的訊號功率強度。
訊號強度一般是以對數函數(log)的形式表示，相差3dBm接收訊號強度差2倍，相差6dBm強度差4倍，相差9dBm強度差8倍，10dBm強度差10倍，20dBm強度差100倍，30dBm強度差1000倍，依此類推。
5G頻段WiFi，接收訊號相差10~20dBm。(這張距離約3公尺，有隔木門與牆)
左至右分別M8、ZE551ML、ZS570KL、5Z、U11。
2.4G頻段WiFi，接收訊號相差約10dBm。(這張距離約3公尺，有隔木門與牆)
--------------------------------------
補上距離訊號實測，有時間再補上實際速度對比。
(數位相機10年前的舊機種，環境亮度不足有些照片會有點糊)
WiFi天線、頻寬、調變與最高連結速度對應表(SGI = 400ns)
無線網路AP為ASUS RT-AC68U，韌體版本：3.0.0.4.384_21045。
--------------------------------------
2.4G頻段WiFi，與AP距離2公尺，5Z與U11差10dBm。
上方左至右M8、ZE551ML，這2支2.4G頻寬只能跑20MHz，天線都是1X1 SISO，Channel顯示11(7)，頻率顯示2442~2462MHz。
下方左至右U11、5Z、ZS570KL，這三支頻寬為40MHz。U11(2X2 MIMO)、5Z(1X1 SISO)支援256QAM調變。ZS570KL(1X1 SISO)是令人傻眼的半殘2.4G。

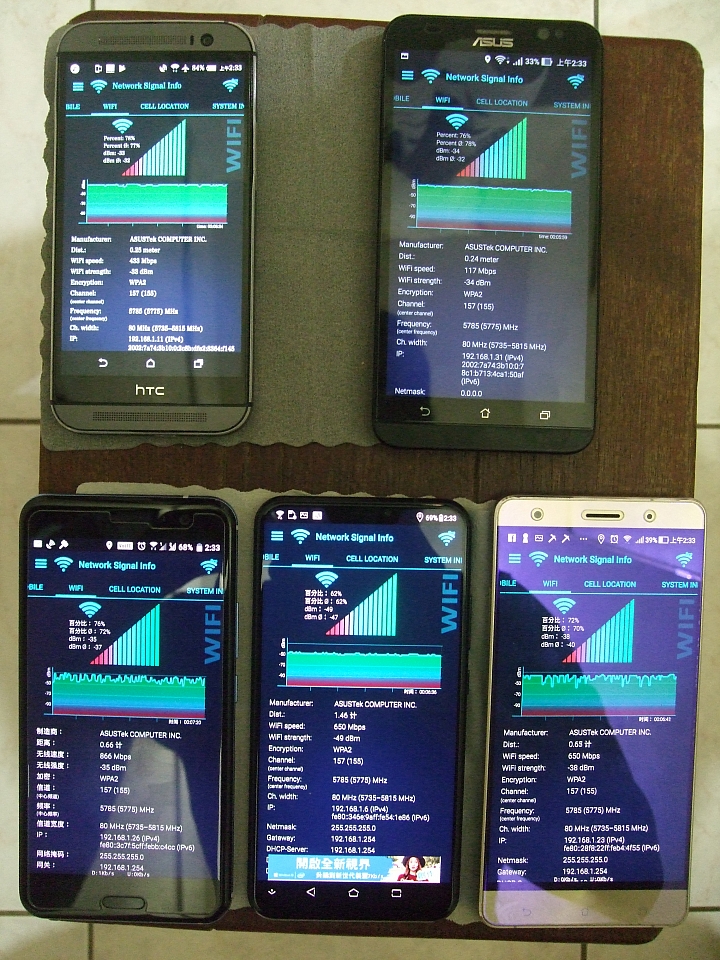

5G頻段WiFi，與AP距離2公尺，5Z與U11差約15dBm左右。5Z比另外4支訊號略差，連結速度也降到650Mbps左右。
上方左至右M8、ZE551ML，5G頻寬跑80MHz，天線都是1X1 SISO。
下方左至右U11、5Z、ZS570KL，5G頻寬跑80MHz，3支都是2X2 MIMO天線，都支援256QAM調變。
--------------------------------------

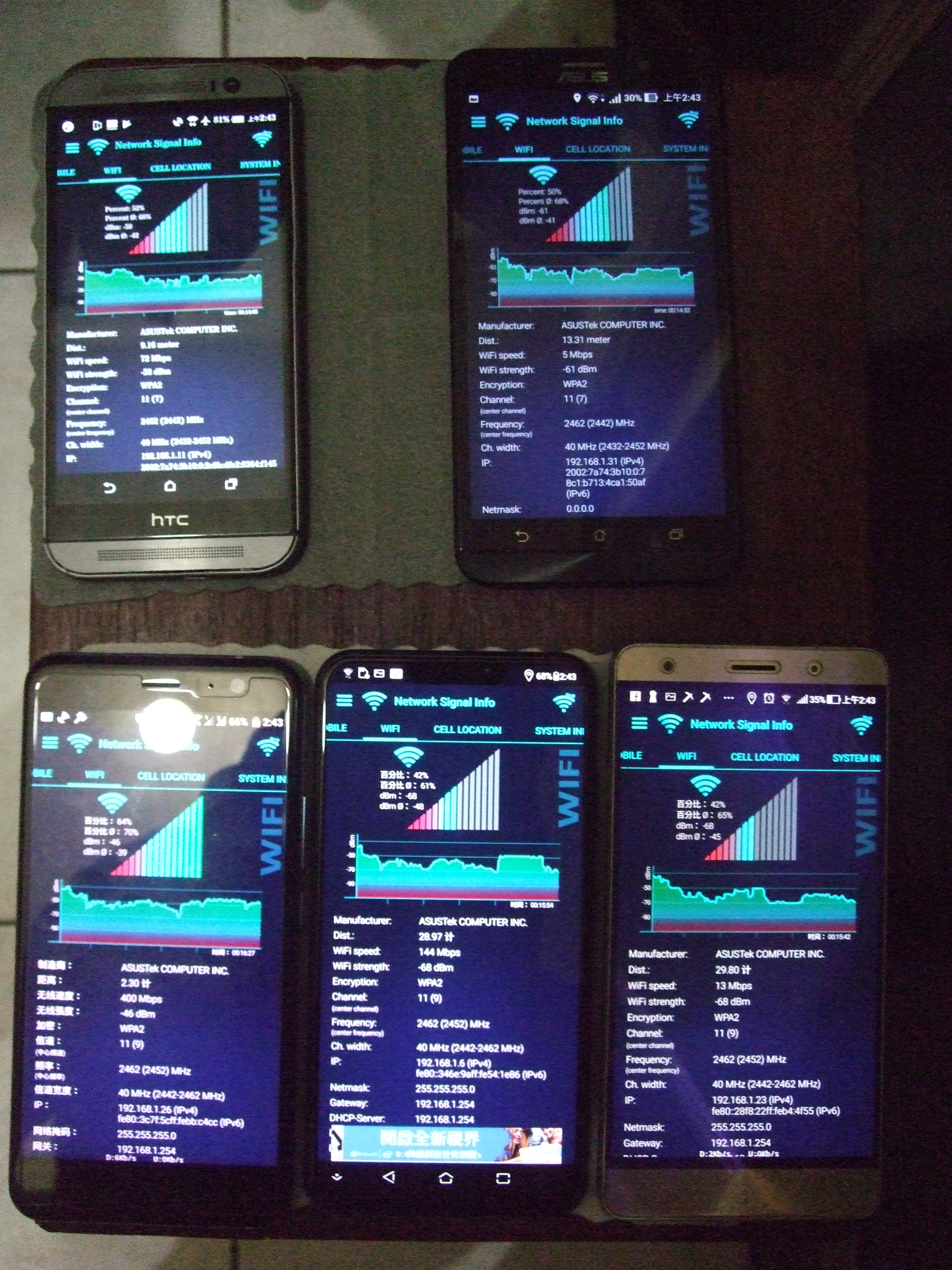

2.4G頻段WiFi，與AP距離約10公尺，相隔2道半開鋼筋水泥牆，5Z與U11差約20dBm左右。

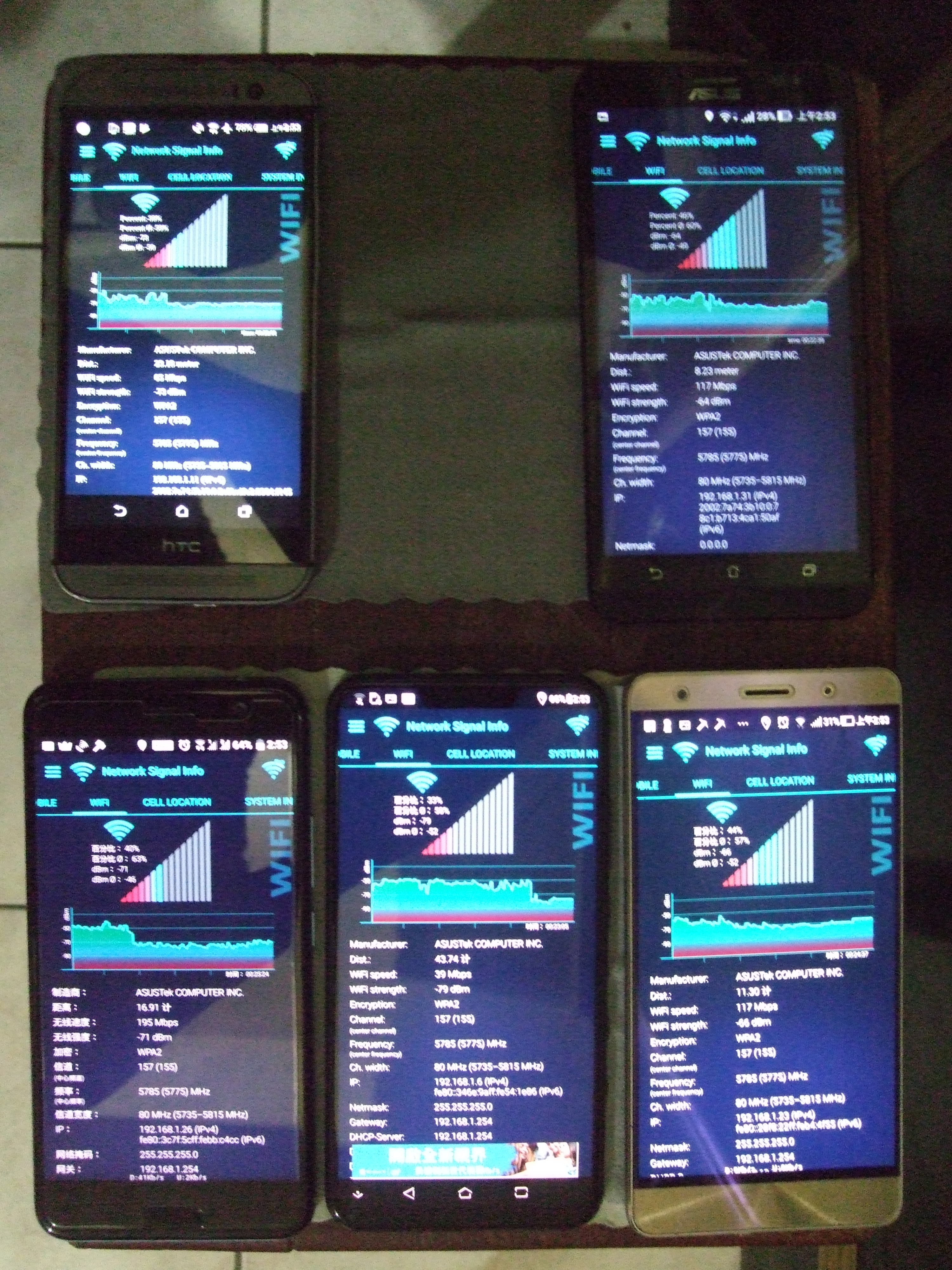

5G頻段WiFi，與AP距離約10公尺，相隔2道半開放鋼筋水泥牆，5Z與U11差約10dBm左右，2支連結速度都有降低。5Z比另外4支訊號略差，這區域5Z的5G會自動切換至2.4G，把5Z的2.4G記錄先清除才會停在5G。
--------------------------------------
2.4G頻段WiFi，與AP距離約6.5公尺，相隔至少2道實心鋼筋水泥牆，5Z與U11差約20dBm左右，5Z連結速度差異較大。

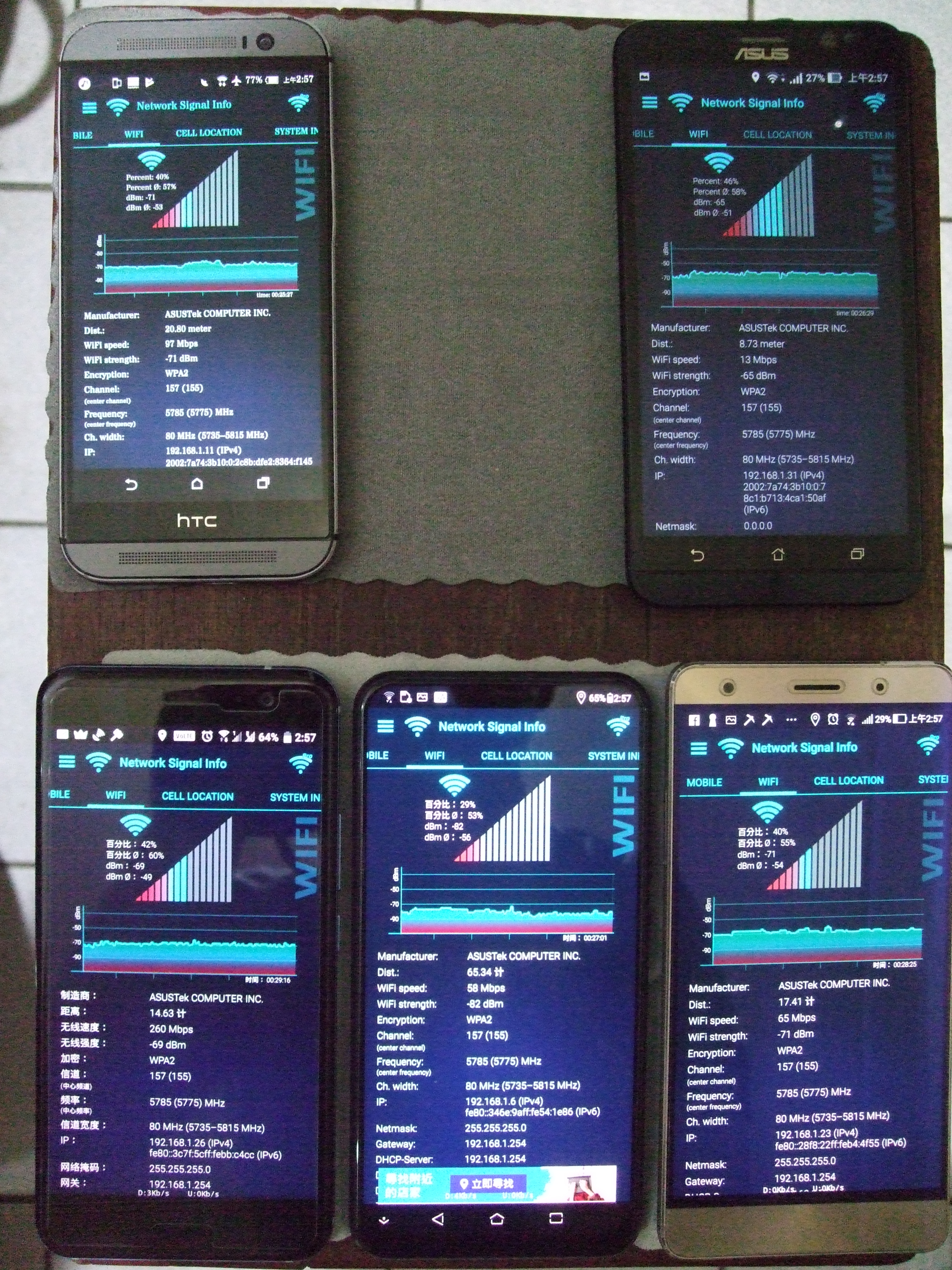

5G頻段WiFi，與AP距離約6.5公尺，相隔至少2道實心鋼筋水泥牆，5Z與U11差約10dBm左右，2支連結速度都有降低。5Z比另外4支訊號略差。這區域5Z的5G會自動切換至2.4G，把5Z的2.4G記錄先清除才會停在5G。
--------------------------------------
平面位置概略圖(黑線實心鋼筋水泥牆)
luck1177 wrote:
5Z無線網路接收訊...(恕刪)
感謝大大的細心測試，看樣子應該跟WIFI天線設計有相當大的關係，以上附上昨日測試結果，由於在親戚家的時候沒有5G基地台
共有 ZF5z兩台 zf5一台 zf3 552 一台
我讓其中一台zf5z 當5G基地台

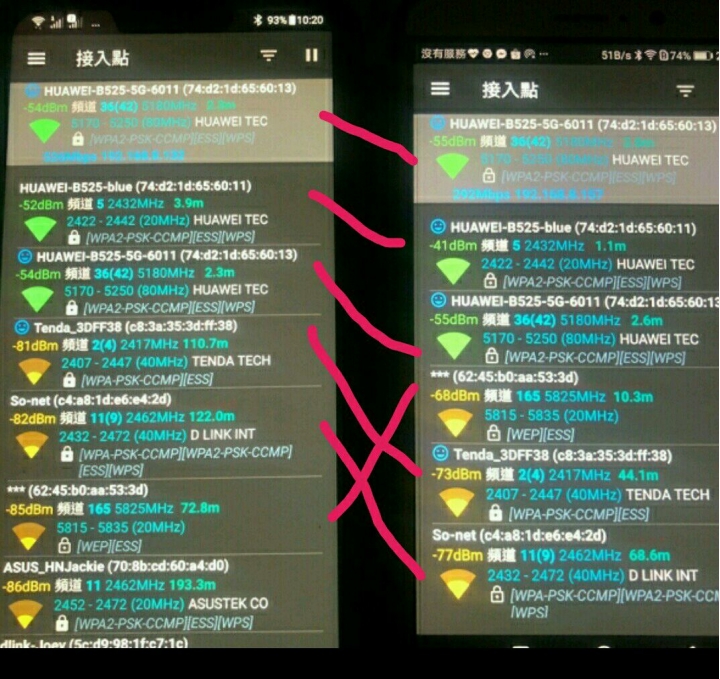

比較兩台ZF5Z訊號(交替當基地台)發現沒有明顯差異，另外同時跟 ZF3(圖左) ZF5(圖中) 對比，以下為對比圖。
今天全部拿華碩自家產品，不參入其他因素
可以看出經過一定時間的測試，兩隻ZF5 ZF5Z 的訊號強度都遠低於ZF3 10dbm左右，依此可以推斷這是common的硬體設計，接下來只能看看原廠要不要丟wifi patch了...
一直覺得最早拆封的ZF5Z 常常變成6mbps， 不太穩定，今天開箱另一隻有兩隻可以對比後，決定放棄看調變，直接用iperf測試(由電腦打向手機模擬手機下載的狀況)
竟然發現到在兩隻ZF5Z，手機都是RSSI -65~-70左右的環境 而且有將較慢的那隻重複開機，依然沒有改善。
iperf 的速度竟然差了3倍，請看log
所以相同型號間還是存在著差異，第一隻(這篇文章的主角)明顯訊號穩定度較差，但在近距離就感覺不出差異，所以請大家自己保重~~~我會留下較為正常的那隻，最早發文測試用的那隻我將退貨，保留一隻正常的。
感謝大家。
第一隻ZF5Z
[ ID] Interval Transfer Bandwidth
[ 4] 0.00-1.00 sec 6.25 MBytes 52.4 Mbits/sec
[ 4] 1.00-2.00 sec 8.12 MBytes 68.2 Mbits/sec
[ 4] 2.00-3.00 sec 6.62 MBytes 55.6 Mbits/sec
[ 4] 3.00-4.00 sec 7.50 MBytes 62.9 Mbits/sec
[ 4] 4.00-5.00 sec 5.38 MBytes 45.0 Mbits/sec
[ 4] 5.00-6.00 sec 8.00 MBytes 67.2 Mbits/sec
[ 4] 6.00-7.00 sec 7.38 MBytes 61.8 Mbits/sec
[ 4] 7.00-8.00 sec 8.50 MBytes 71.4 Mbits/sec
[ 4] 8.00-9.00 sec 7.75 MBytes 65.0 Mbits/sec
[ 4] 9.00-10.00 sec 7.00 MBytes 58.8 Mbits/sec
[ 4] 10.00-11.00 sec 7.00 MBytes 58.7 Mbits/sec
[ 4] 11.00-12.00 sec 8.00 MBytes 67.0 Mbits/sec
[ 4] 12.00-13.00 sec 7.38 MBytes 61.9 Mbits/sec
[ 4] 13.00-14.00 sec 8.50 MBytes 71.3 Mbits/sec
[ 4] 14.00-15.00 sec 6.75 MBytes 56.6 Mbits/sec
[ 4] 15.00-16.00 sec 8.25 MBytes 69.2 Mbits/sec
[ 4] 16.00-17.00 sec 8.62 MBytes 72.4 Mbits/sec
[ 4] 17.00-18.00 sec 7.88 MBytes 66.1 Mbits/sec
[ 4] 18.00-19.00 sec 6.75 MBytes 56.6 Mbits/sec
[ 4] 19.00-20.00 sec 6.75 MBytes 56.6 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bandwidth
[ 4] 0.00-20.00 sec 148 MBytes 62.2 Mbits/sec sender
[ 4] 0.00-20.00 sec 148 MBytes 62.2 Mbits/sec receiver
第二隻ZF5Z
[ 4] 0.00-1.00 sec 16.4 MBytes 137 Mbits/sec
[ 4] 1.00-2.00 sec 18.2 MBytes 153 Mbits/sec
[ 4] 2.00-3.00 sec 17.9 MBytes 150 Mbits/sec
[ 4] 3.00-4.00 sec 18.2 MBytes 153 Mbits/sec
[ 4] 4.00-5.00 sec 18.2 MBytes 153 Mbits/sec
[ 4] 5.00-6.00 sec 18.5 MBytes 155 Mbits/sec
[ 4] 6.00-7.00 sec 18.2 MBytes 153 Mbits/sec
[ 4] 7.00-8.00 sec 18.9 MBytes 158 Mbits/sec
[ 4] 8.00-9.00 sec 18.1 MBytes 152 Mbits/sec
[ 4] 9.00-10.00 sec 18.5 MBytes 155 Mbits/sec
[ 4] 10.00-11.00 sec 18.0 MBytes 151 Mbits/sec
[ 4] 11.00-12.00 sec 18.6 MBytes 156 Mbits/sec
[ 4] 12.00-13.00 sec 18.2 MBytes 153 Mbits/sec
[ 4] 13.00-14.00 sec 18.8 MBytes 157 Mbits/sec
[ 4] 14.00-15.00 sec 18.5 MBytes 155 Mbits/sec
[ 4] 15.00-16.00 sec 18.6 MBytes 156 Mbits/sec
[ 4] 16.00-17.00 sec 18.2 MBytes 153 Mbits/sec
[ 4] 17.00-18.00 sec 18.5 MBytes 155 Mbits/sec
[ 4] 18.00-19.00 sec 18.2 MBytes 153 Mbits/sec
[ 4] 19.00-20.00 sec 18.6 MBytes 156 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bandwidth
[ 4] 0.00-20.00 sec 366 MBytes 153 Mbits/sec sender
[ 4] 0.00-20.00 sec 366 MBytes 153 Mbits/sec receiver
ZF3
[ 4] 0.00-1.00 sec 10.8 MBytes 90.1 Mbits/sec
[ 4] 1.00-2.00 sec 12.5 MBytes 105 Mbits/sec
[ 4] 2.00-3.00 sec 13.2 MBytes 111 Mbits/sec
[ 4] 3.00-4.00 sec 12.0 MBytes 101 Mbits/sec
[ 4] 4.00-5.00 sec 12.6 MBytes 106 Mbits/sec
[ 4] 5.00-6.00 sec 12.8 MBytes 107 Mbits/sec
[ 4] 6.00-7.00 sec 14.1 MBytes 119 Mbits/sec
[ 4] 7.00-8.00 sec 13.1 MBytes 110 Mbits/sec
[ 4] 8.00-9.00 sec 13.2 MBytes 111 Mbits/sec
[ 4] 9.00-10.00 sec 12.9 MBytes 108 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bandwidth
[ 4] 0.00-10.00 sec 127 MBytes 107 Mbits/sec sender
[ 4] 0.00-10.00 sec 127 MBytes 107 Mbits/sec receiver
