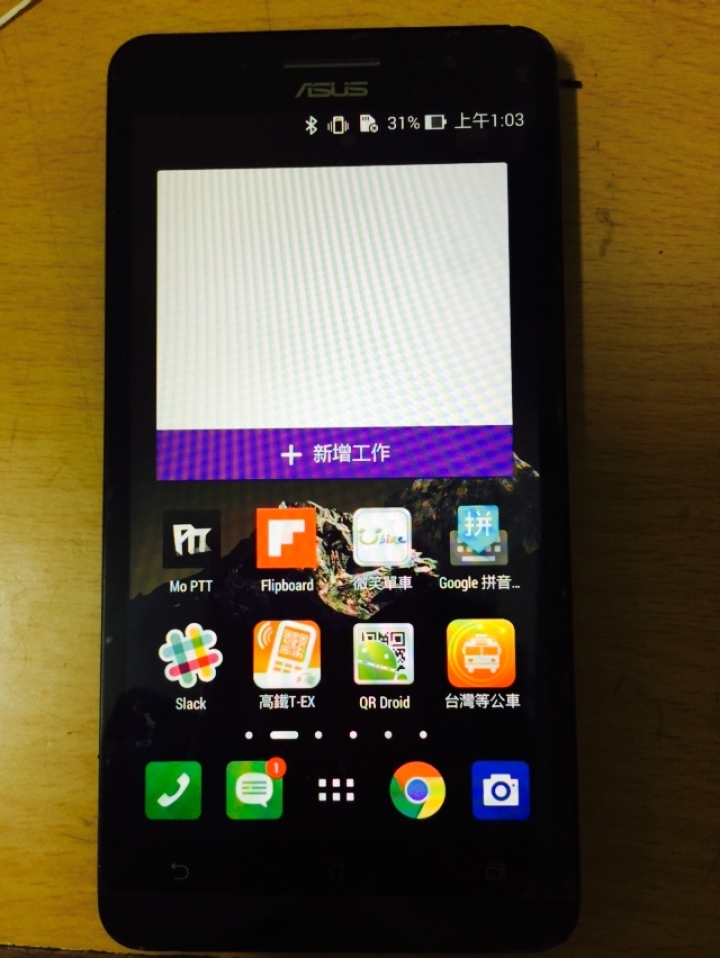

前一陣子我哥手上的兩台zenfone螢幕都壞了,zenfone5是螢幕半邊突然黑掉,送去皇家判定是有壓到無法保固;zenfone6是摔到玻璃裂掉,後來也是螢幕整個花掉。皇家報價5的螢幕要2550



賣家包裝的十分小心,忘了拍照,包了大概上下各5公分的氣泡袋

-----------------以下正文開始-------------------------
最高原則:膽大心細
工具:螺絲起子、鑷子
zenfone 5

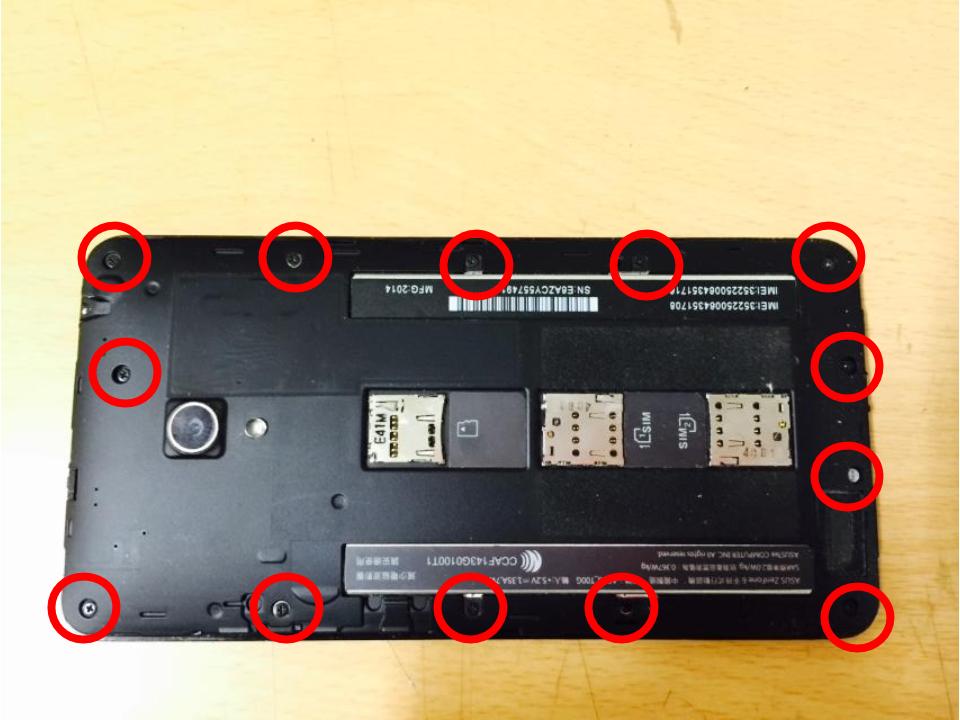

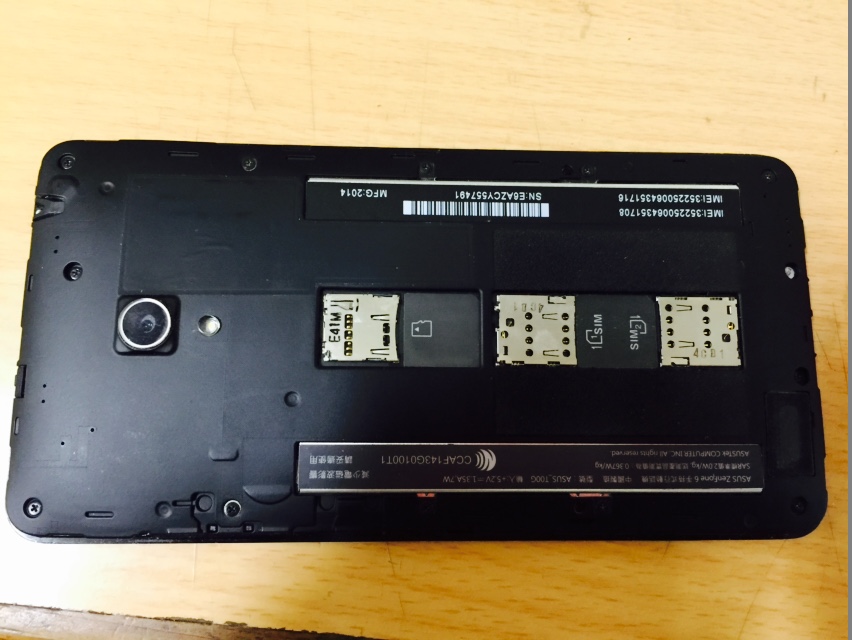

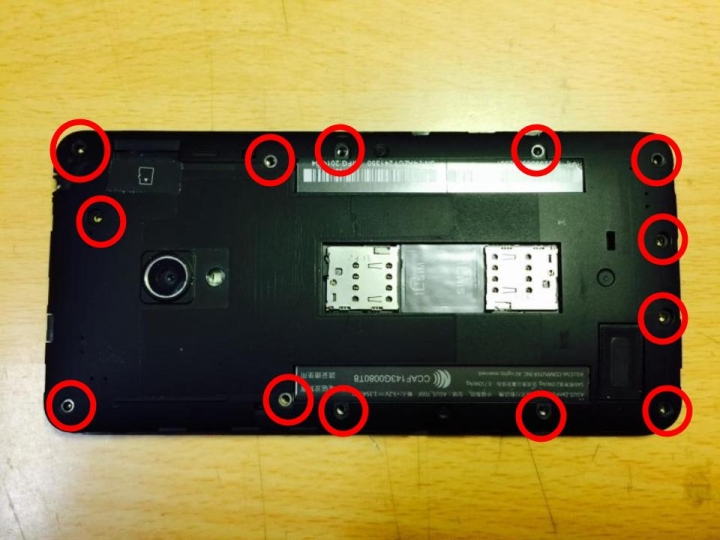

1. 拆下背蓋,有13個螺絲。

2. 用一個薄且堅硬的東西輔助(我是拿PSP拆下來的搖桿),把後蓋從側面拆下來。他主要很像是用卡榫固定,也有用一點膠,所以先用薄物繞一圈撬開卡榫,在慢慢用一點力把後蓋拆下來。

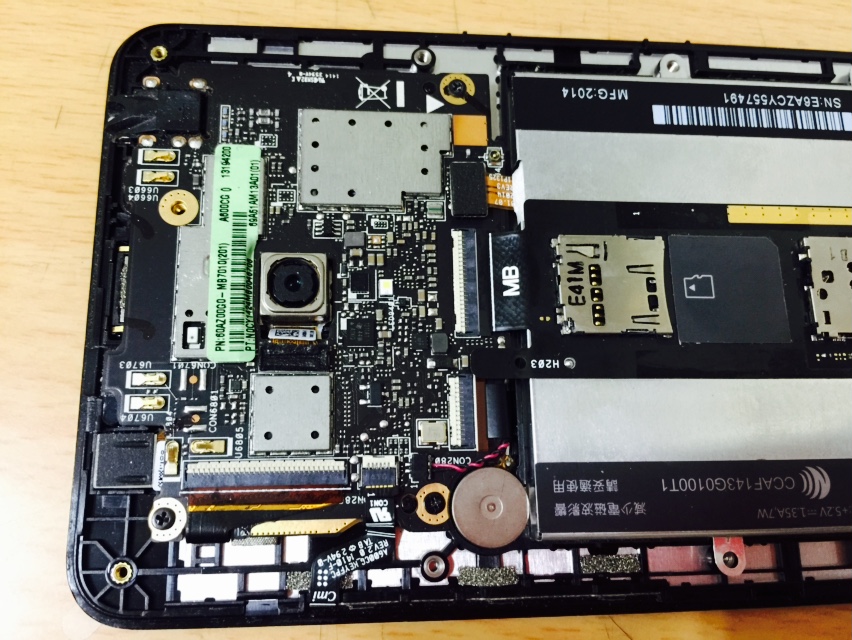

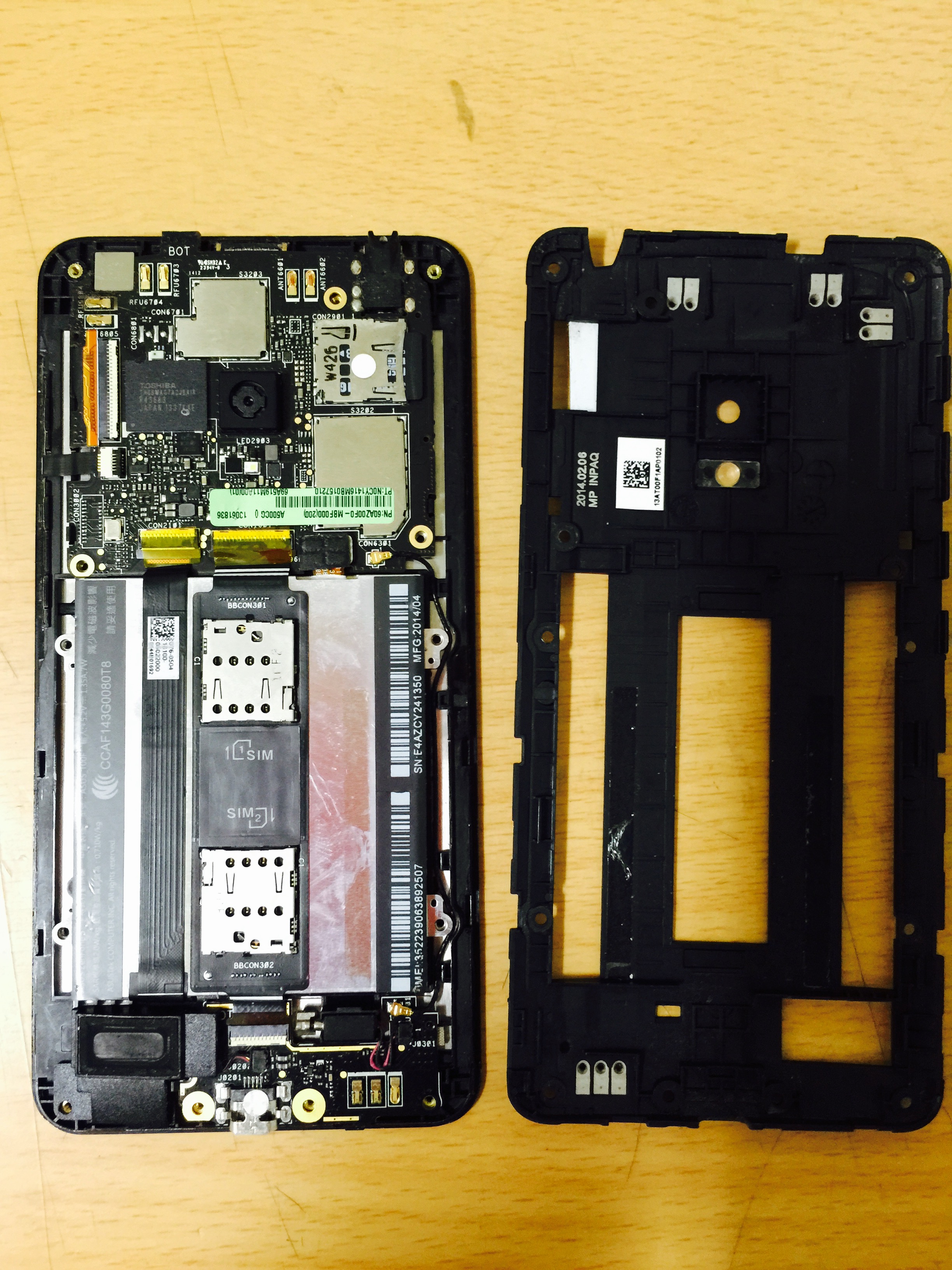

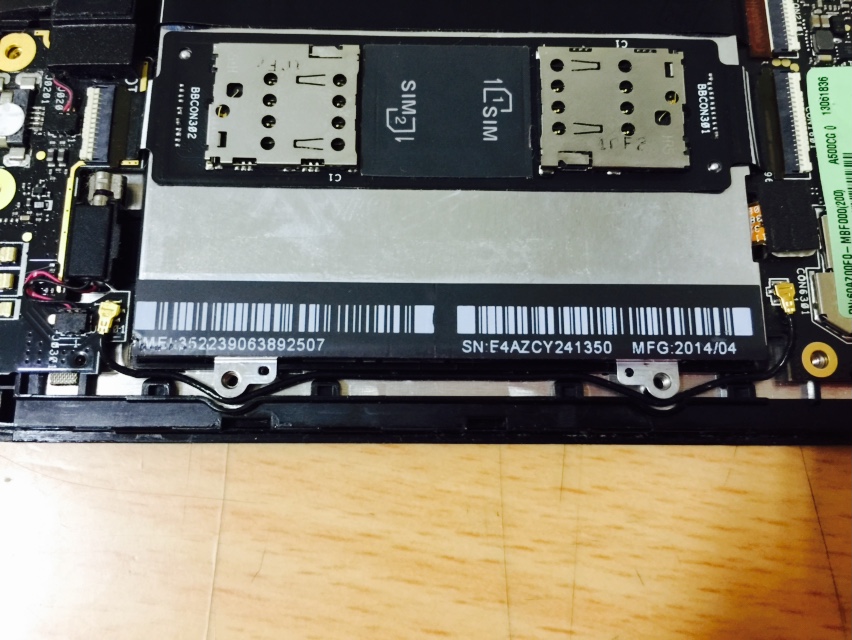

拆開背蓋後,就可以看到上下兩片板子及中間的電池,我是先從上面那片開始拆。

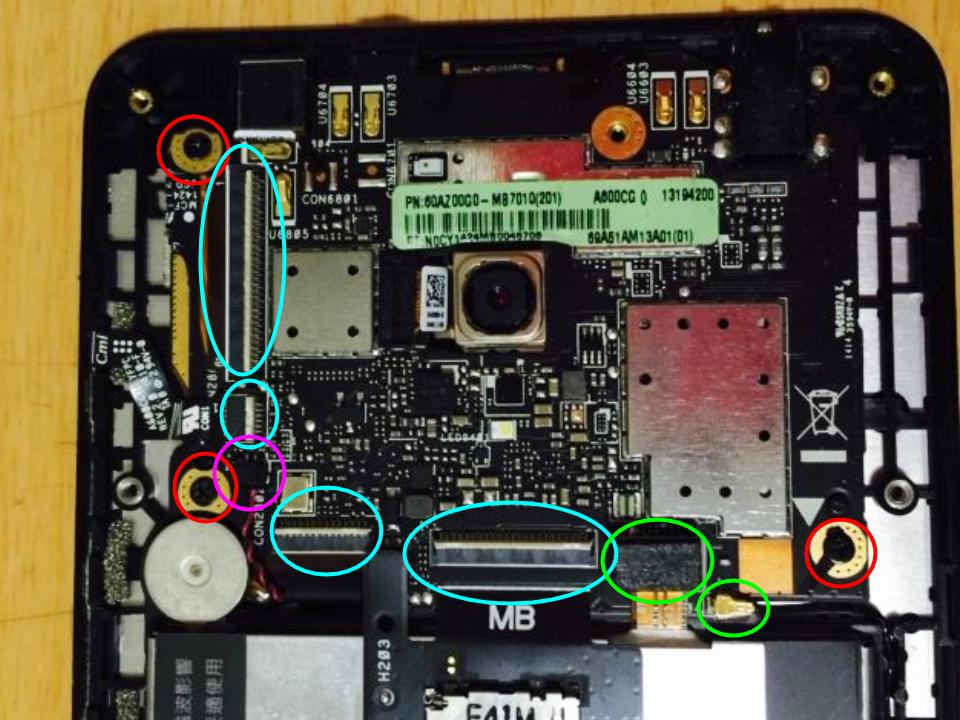

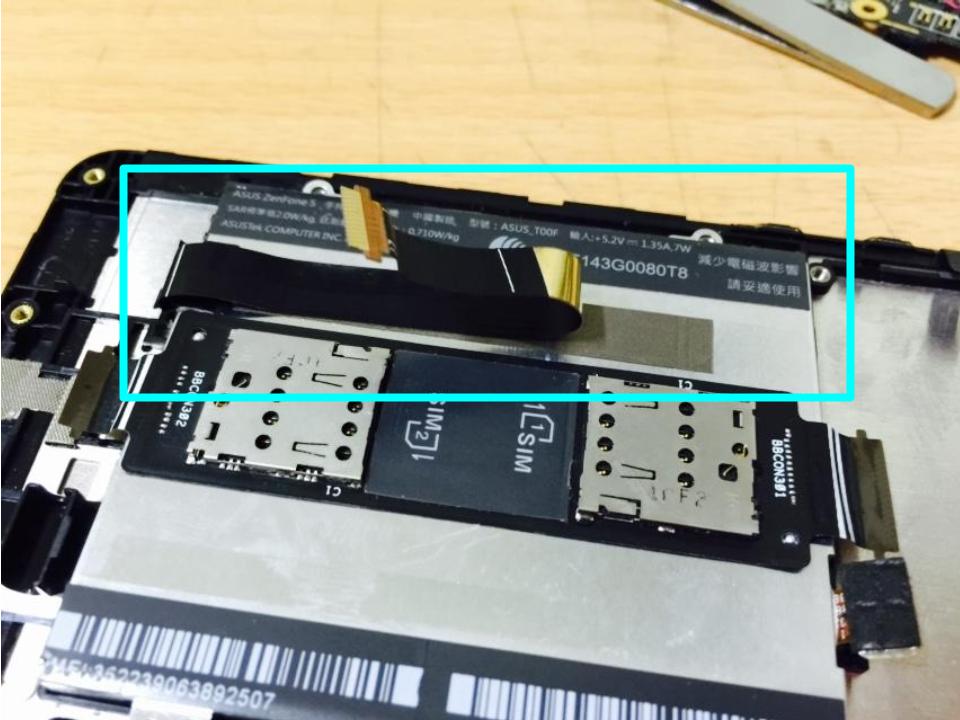

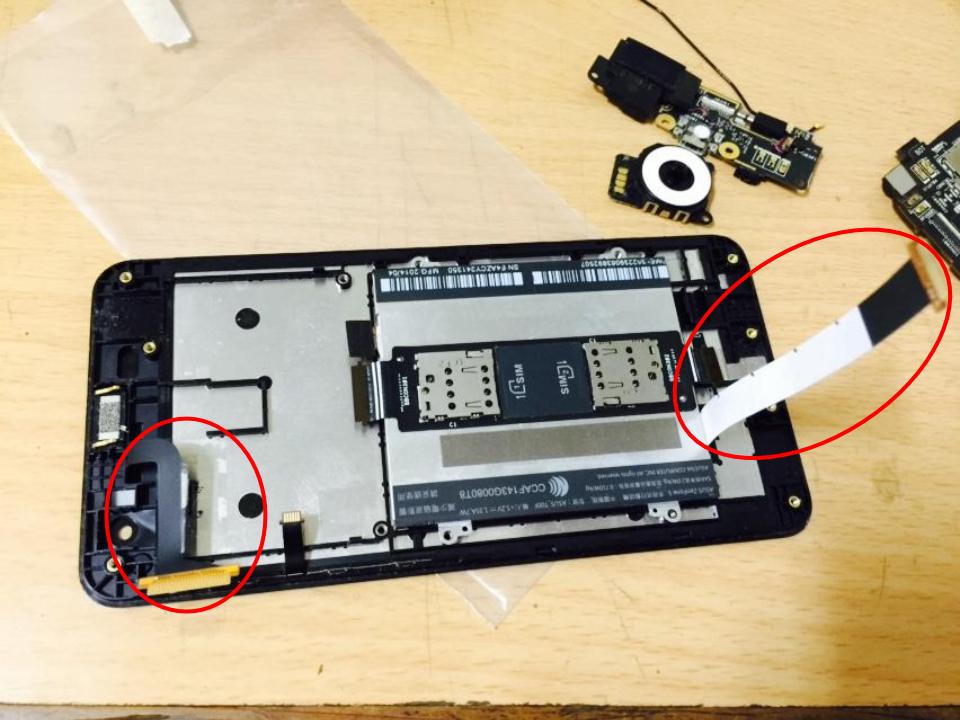

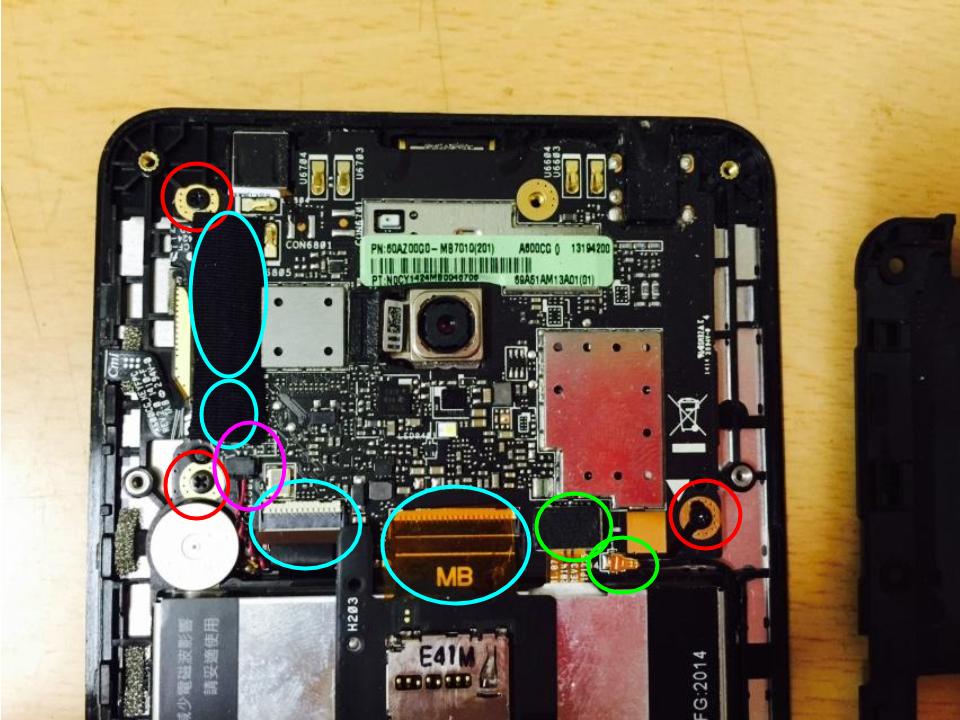

3. 圖中紅色圈可能貼著黃色半透明絕緣膠帶,先將它撕掉放在旁邊。

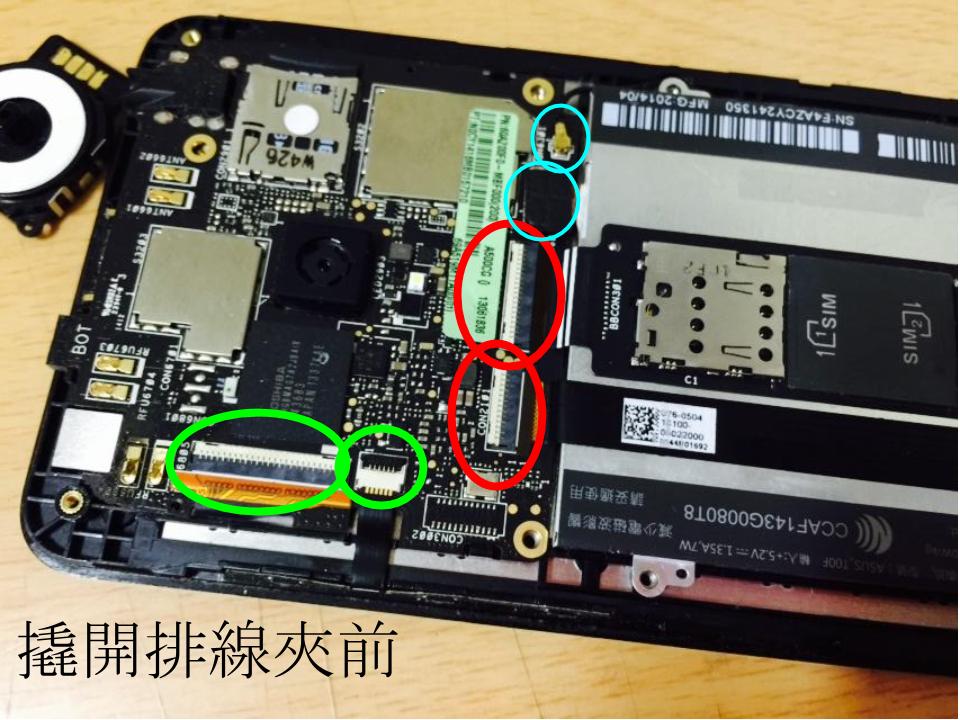

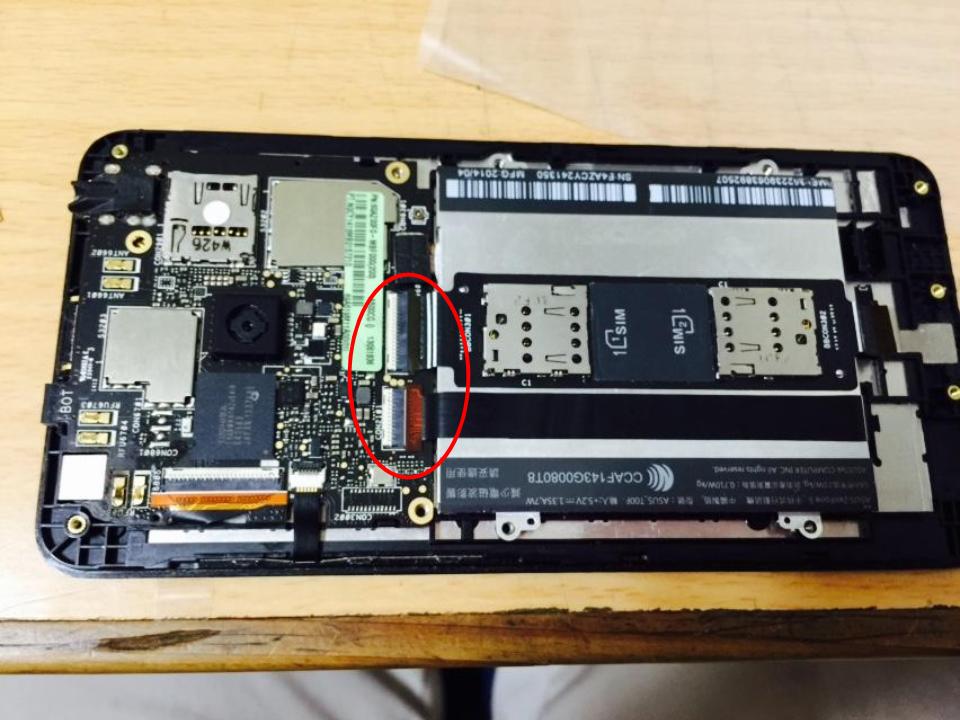

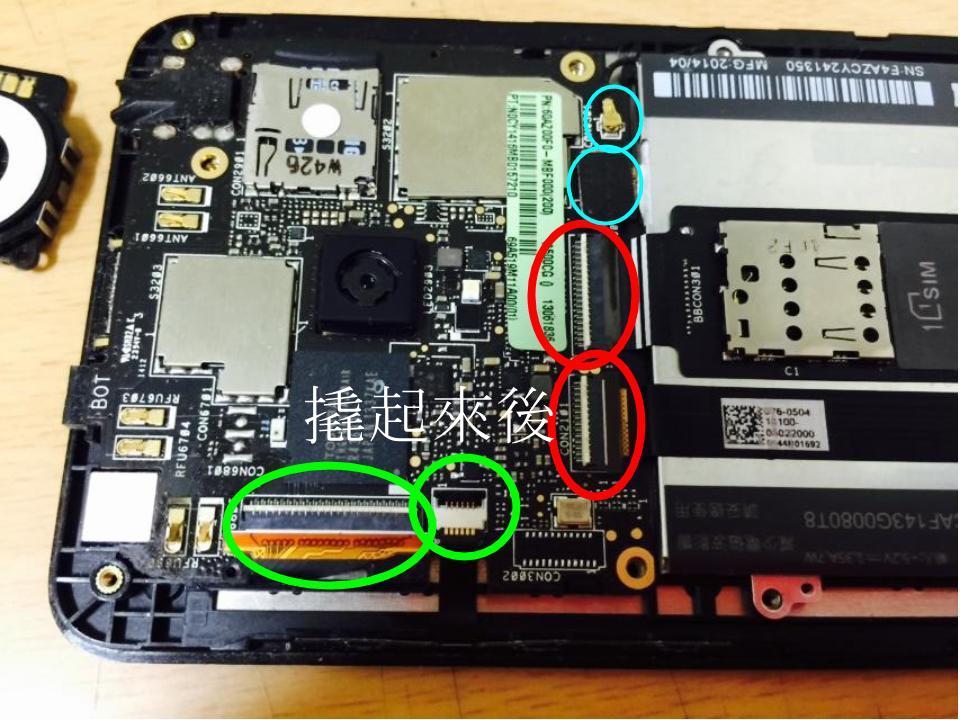

4. 將紅圈及綠圈中的排線夾撬起,可以用指甲或鑷子,如圖(是從水平摳到垂直,建議先摳短的體會一下感覺)。
5. 將紅圈及綠圈中的排線拉出來(用鑷子),如果紅圈中的不好拉出來可以先留著,但綠色的要先拉出來,右邊綠圈長的可以暴力一點沒關係,因為那是稍後要換掉的螢幕的排線。
6. 將藍圈的兩個接頭摳起來,需要大膽用點力。

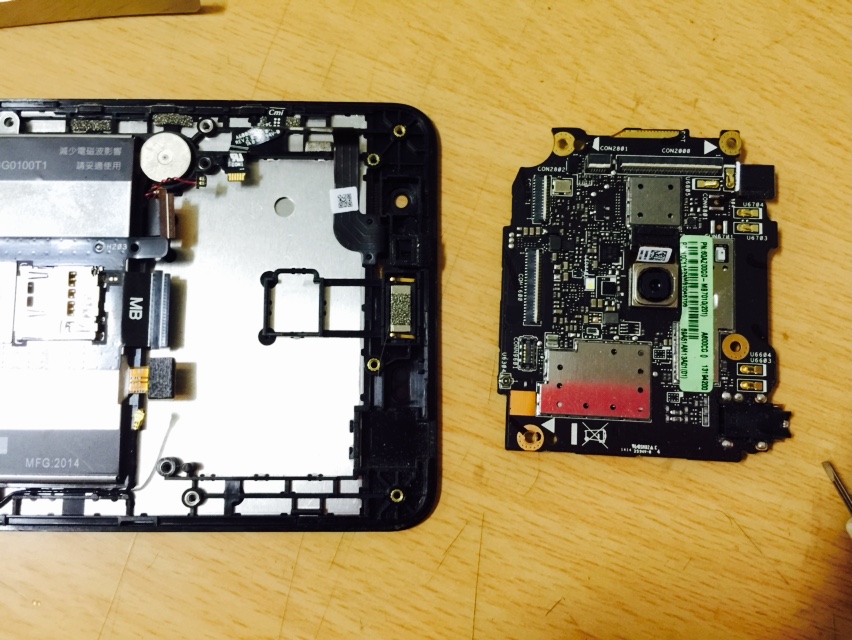

7. 小心的將主板取下,因背後有黏一點膠,所以要慢慢用點力撬起來,取下時紅圈中的排線就會自己分離了。

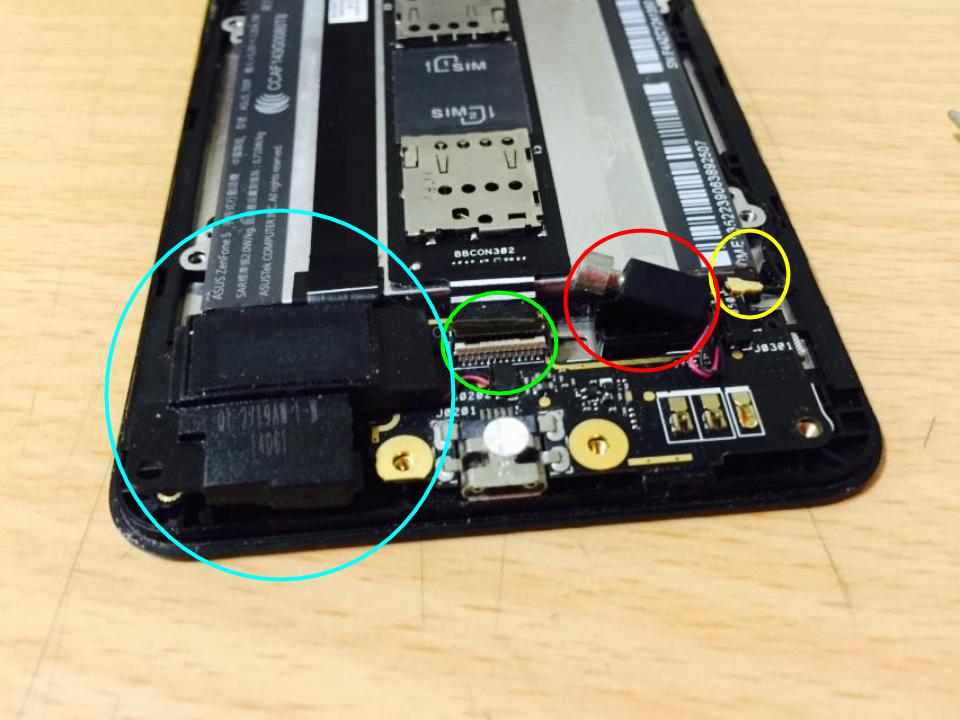

8. 接著開始拆下板,將綠圈中的排線夾撬開,並將黃圈的天線、紅圈的震動馬達、藍圈的喇叭撬起來,喇叭的底下又用膠黏著,所以要用點力。
9. 將下板取下,底下一樣有背膠。

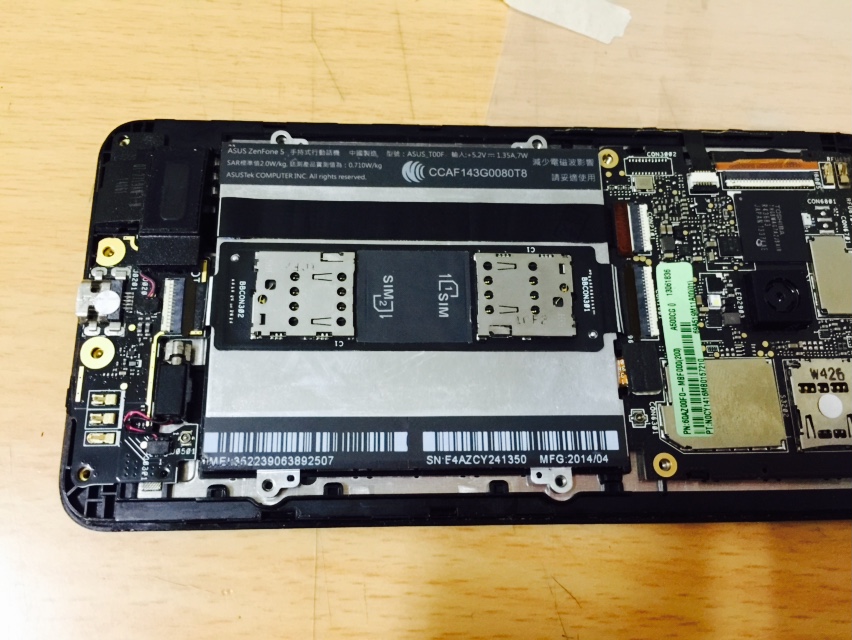

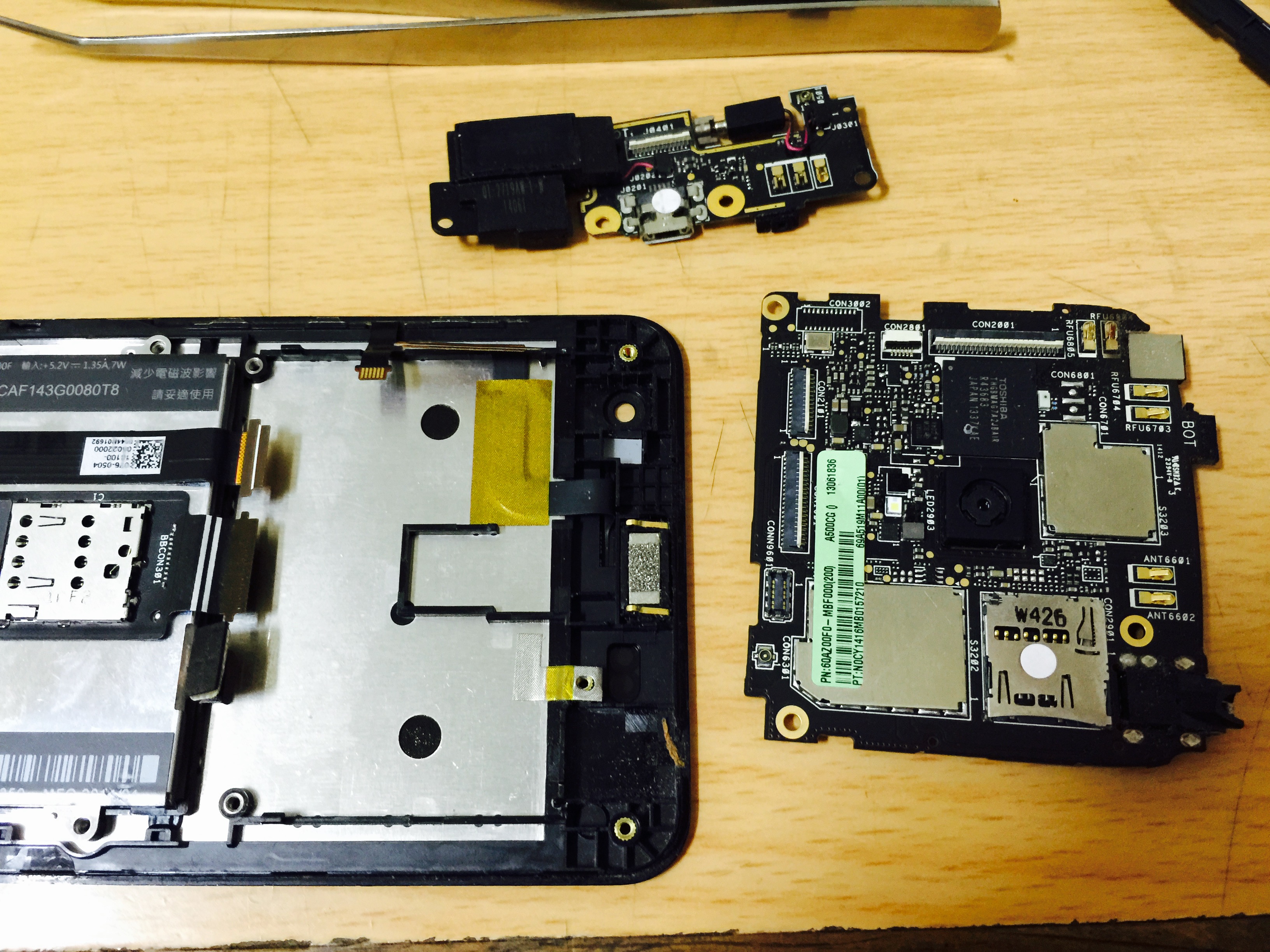

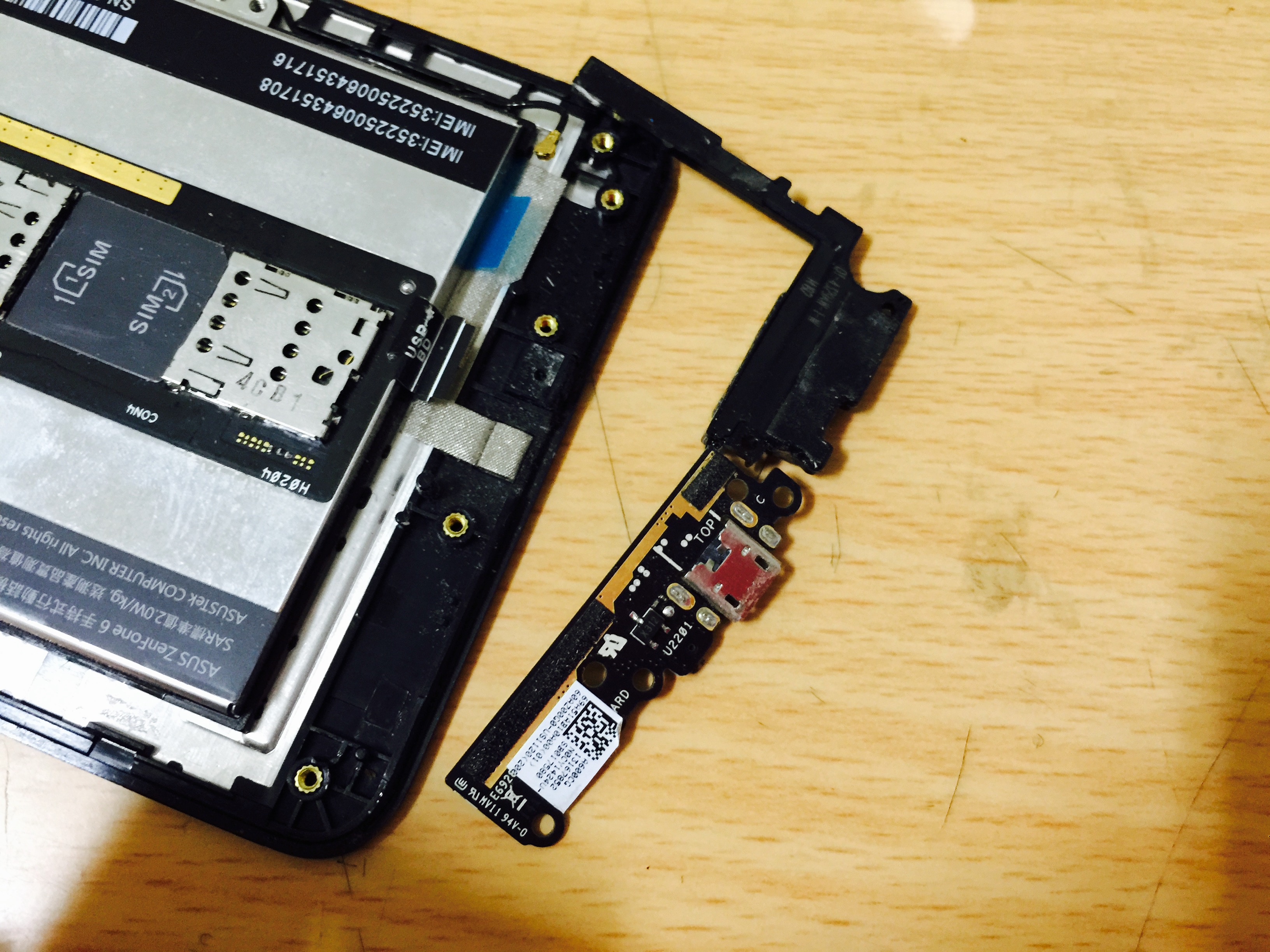

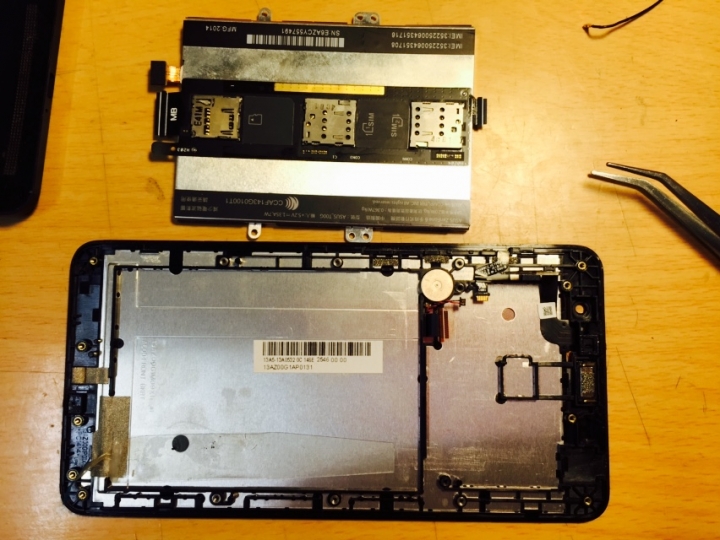

目前拆下的兩塊板子。

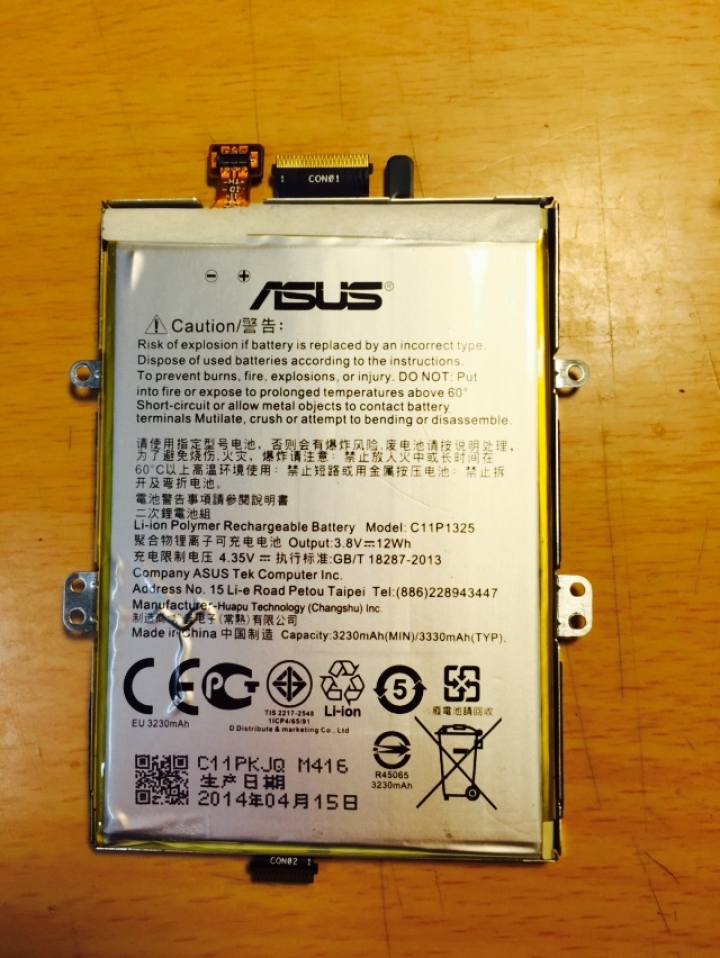

10. 將電池上的排線撕下來。

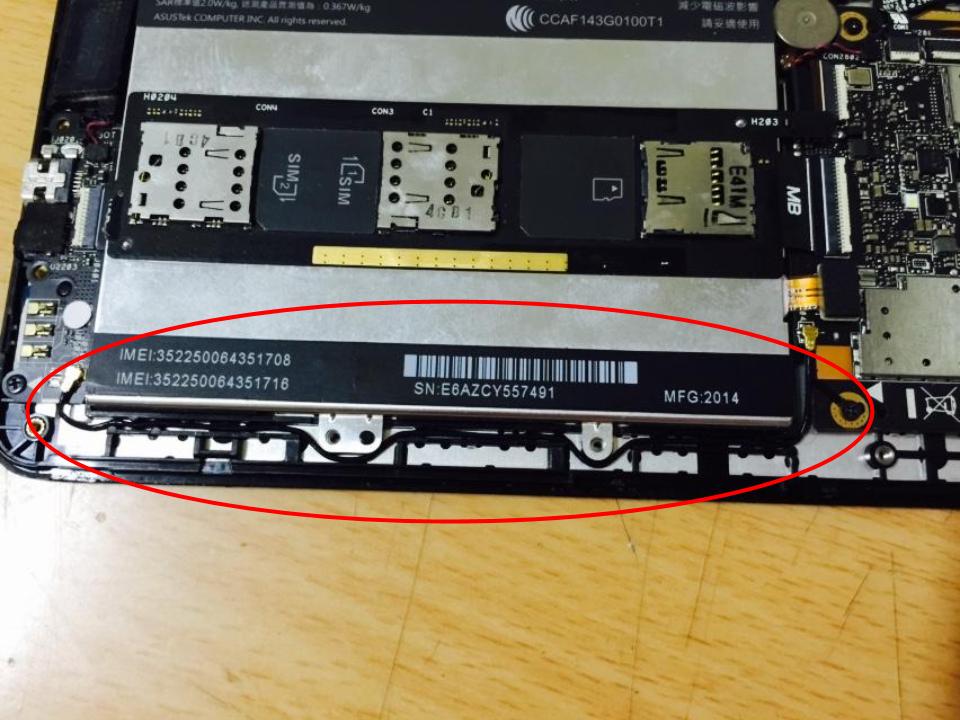

10-2. 將電池拆下來,他底下有膠,不要硬拉,旁邊有露出短短的藍色標籤,將藍色標籤用力往上拉(有點短不好拉)(忘了拍照

※補充:
1. 我當時是硬扯,加上用鑷子摳,結果就把電池最外層割破一點了

2. 後來想一想,只換螢幕似乎可以不用拆電池,大家可以嘗試跳過這一步看看。

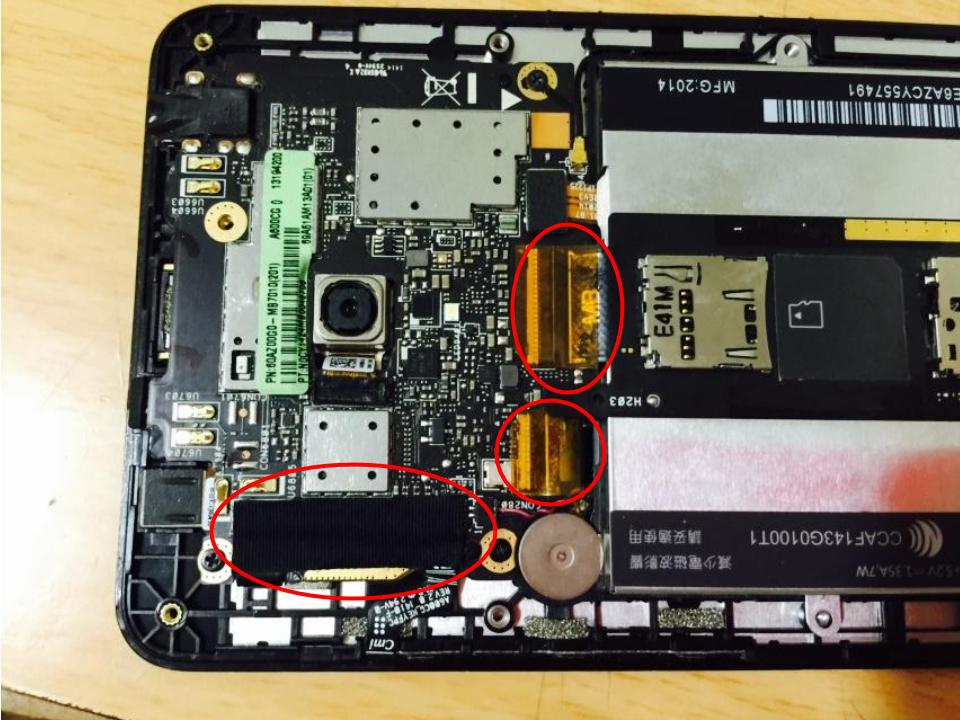

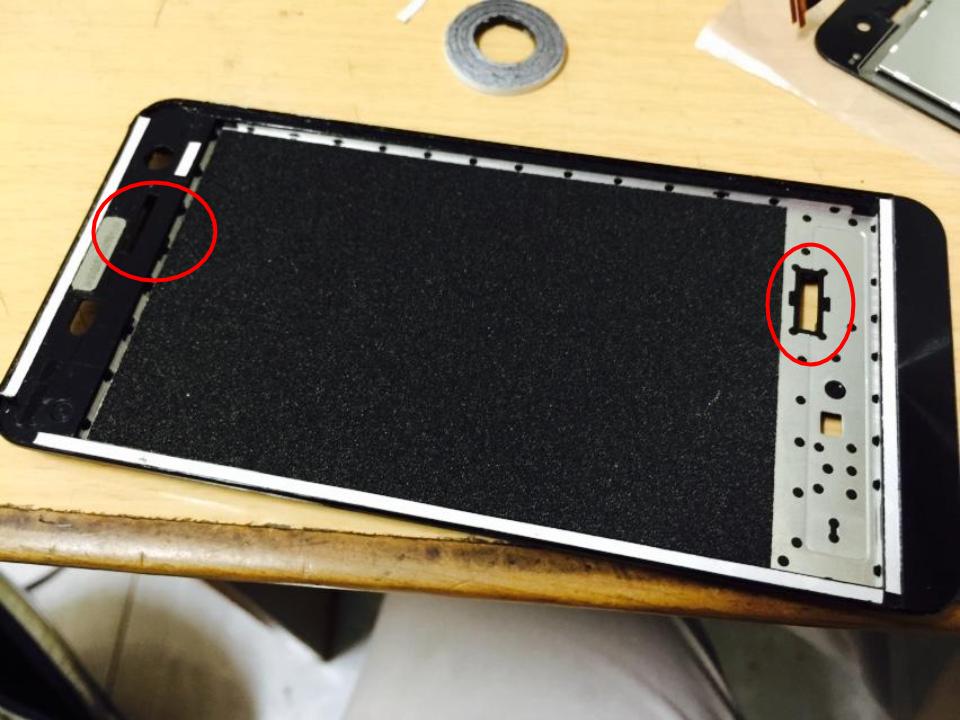

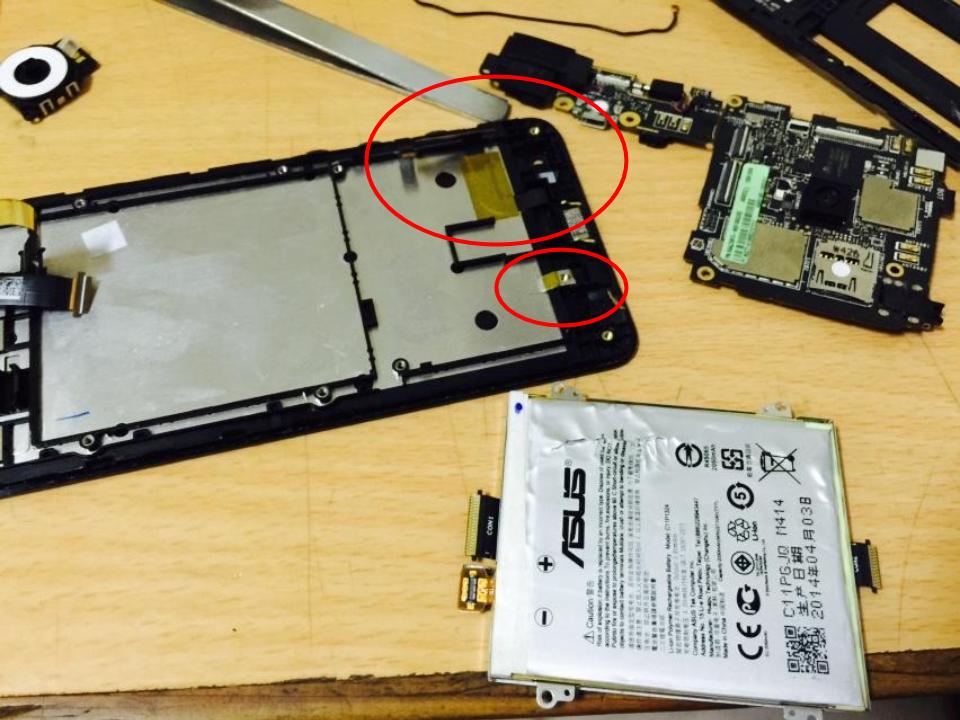

11. 將上圖中圈起來的兩處膠布撕掉(更正:下面小圈的應該不用撕)
12. 接著就是十分難拆的螢幕了,因為需要兩手並用所以沒辦法拍照

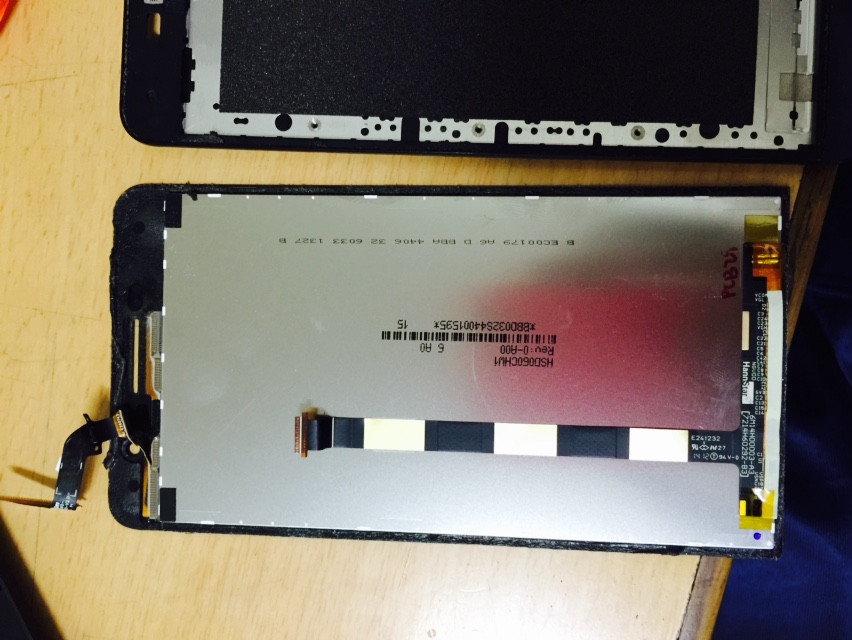

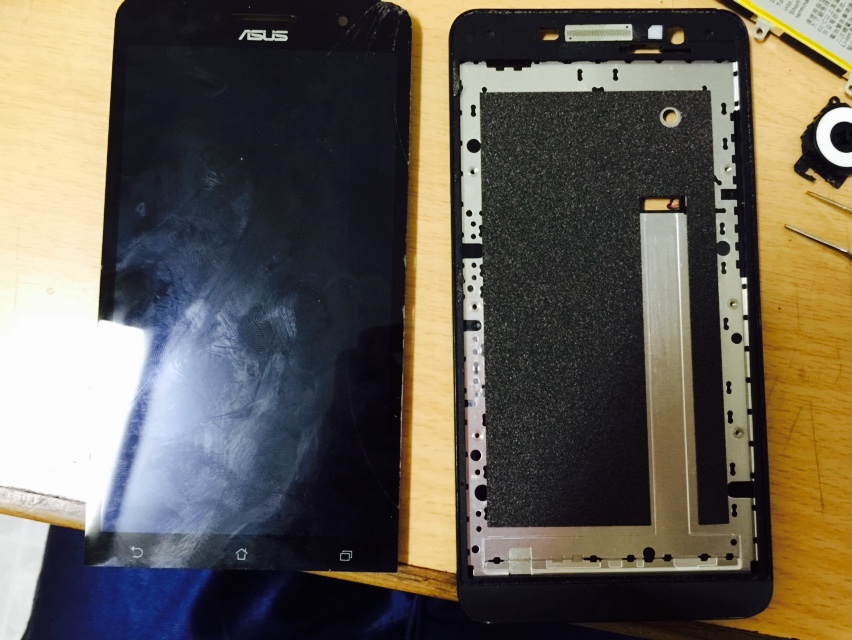

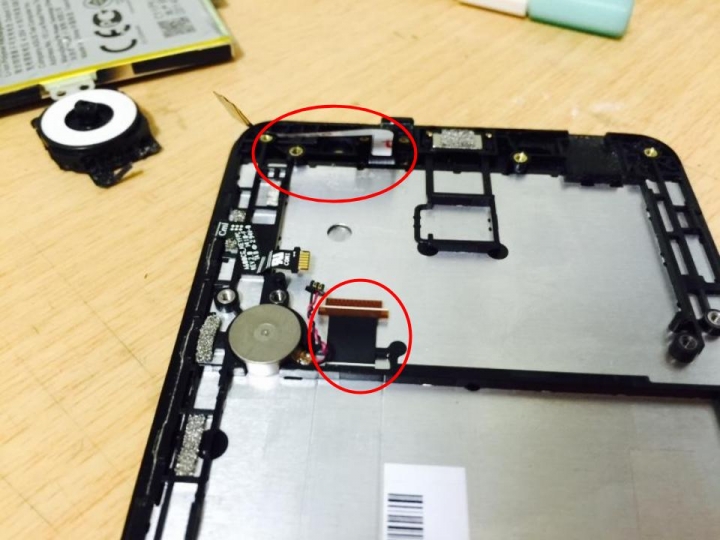

螢幕邊框有一層非常強的背膠,要大力按壓正面底部的角落(同心圓紋路那裏),在玻璃與邊框之間露出一點點縫隙時,將前面用過的堅硬薄物插入縫中,接著用蠻力將薄物繞周圍一圈撬起螢幕,將螢幕與邊框分離。

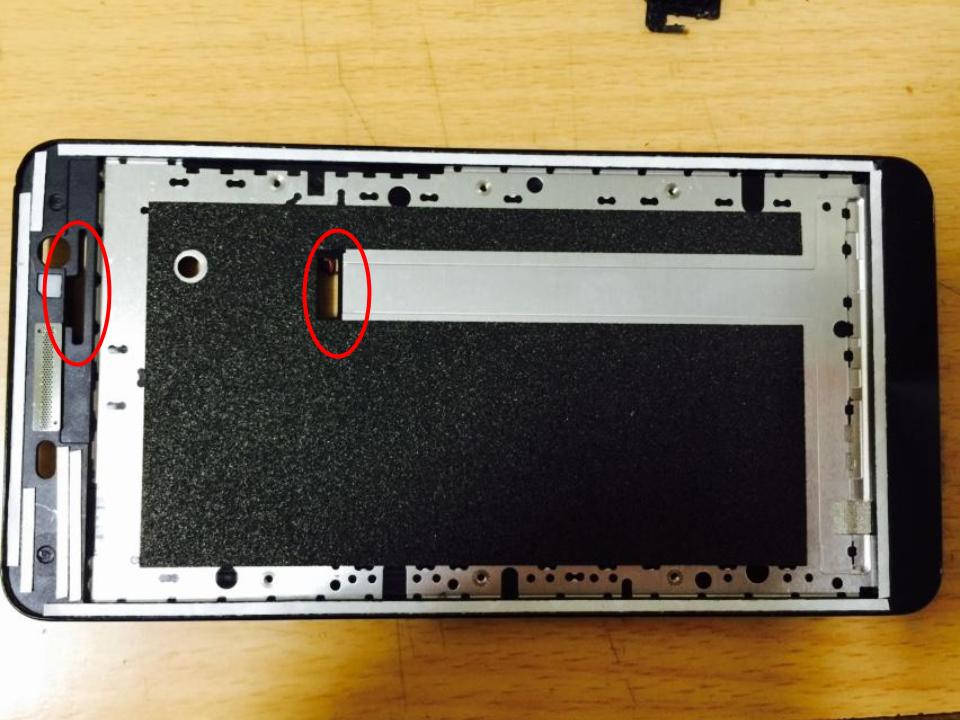

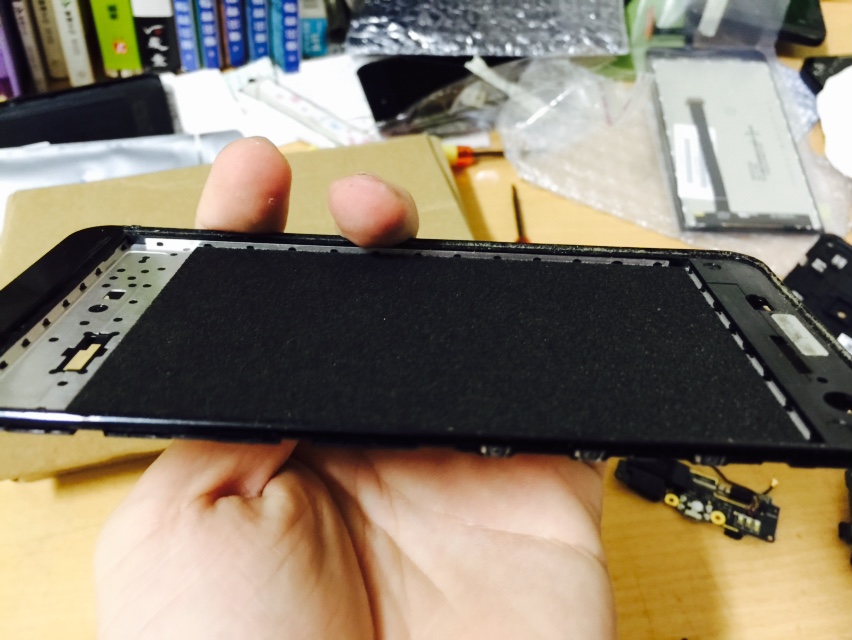

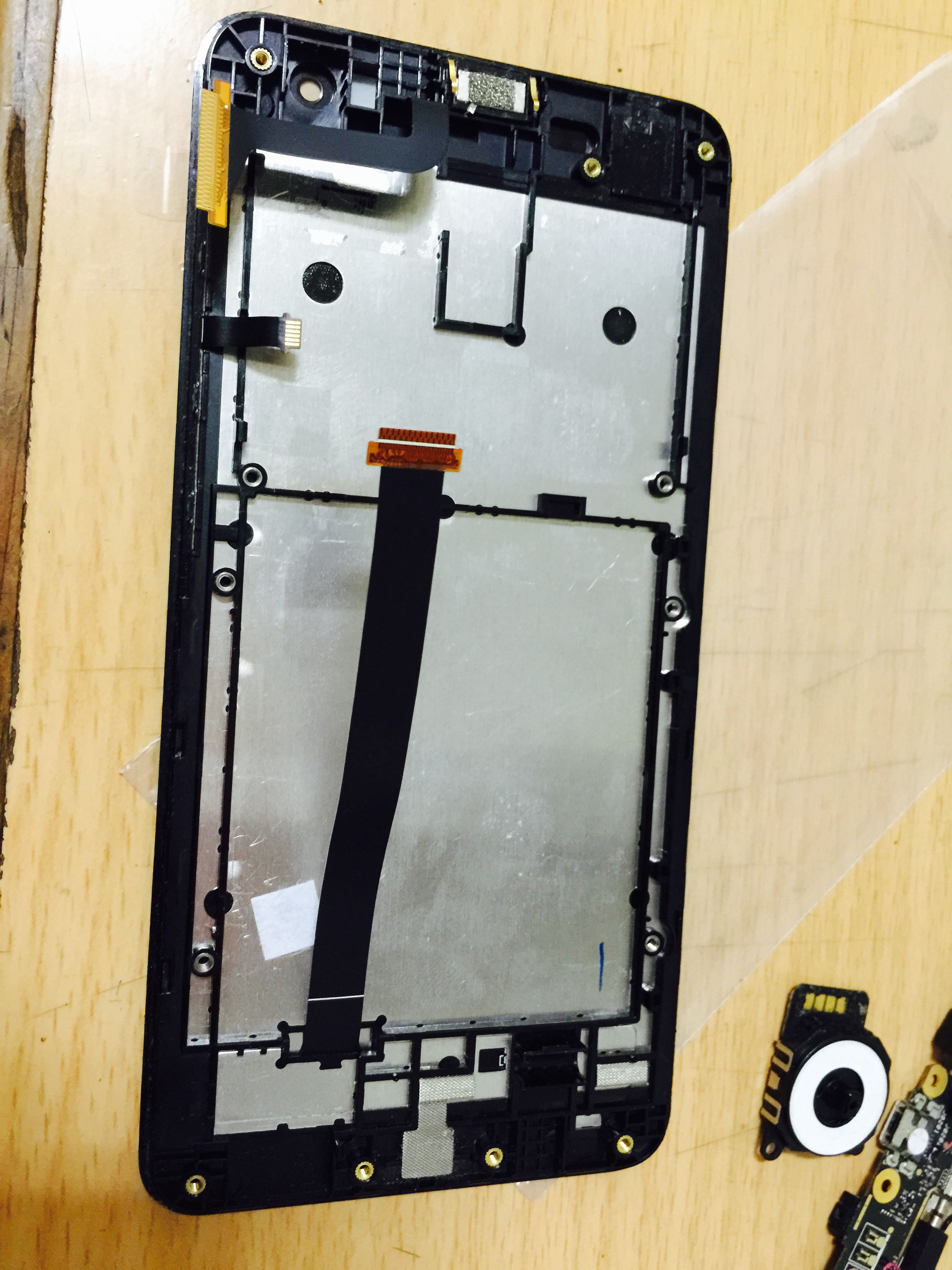

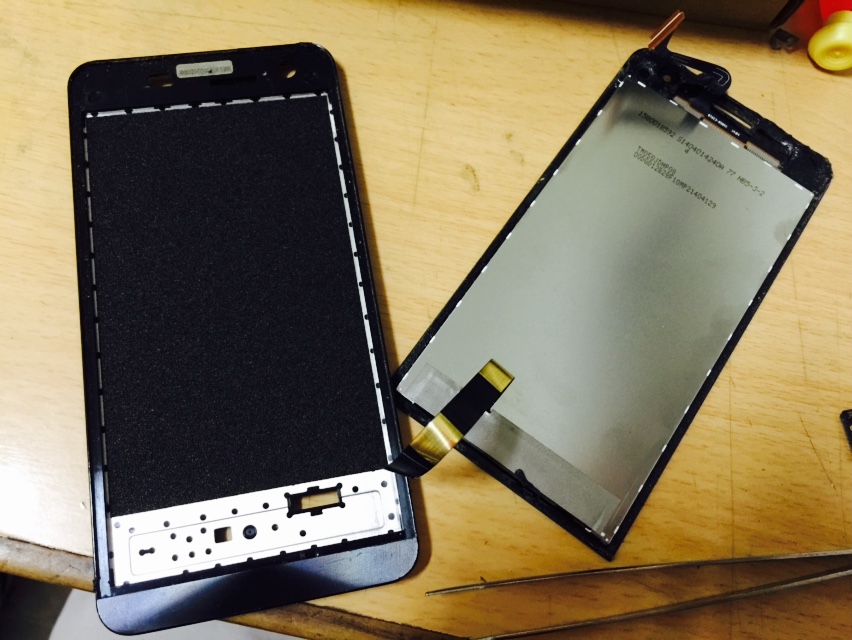

看看邊框

13. 在邊框周圍貼上賣家送的雙面膠,並撕下另一面。

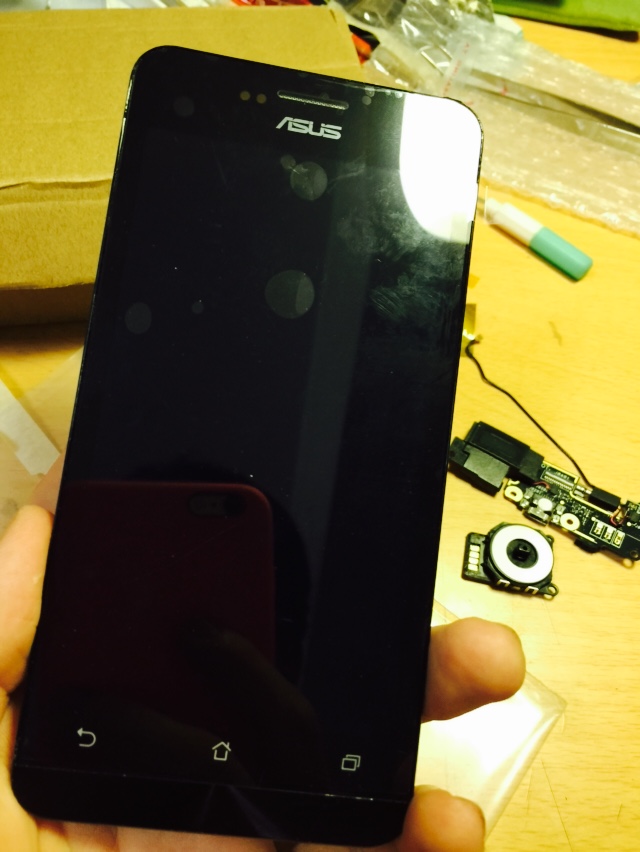

14. 將全新的螢幕總成的兩個排線穿過相對應的孔,對準後將螢幕貼上邊框。



15. 黏回電池。
16. 將兩排線的背膠撕掉黏回原處,原來有膠布貼著的地方也黏回去。

17. 裝回上板,過程中先將紅圈中的排線插入插座中再將主板放到定位(否則到時會比較難插)。
18. 插回剩下的兩個排線及兩個接頭,貼回原來的絕緣膠布。

19. 裝回下板及喇叭,一樣過程中先插入排線。

20. 將黑色的線(天線?)塞回縫中。

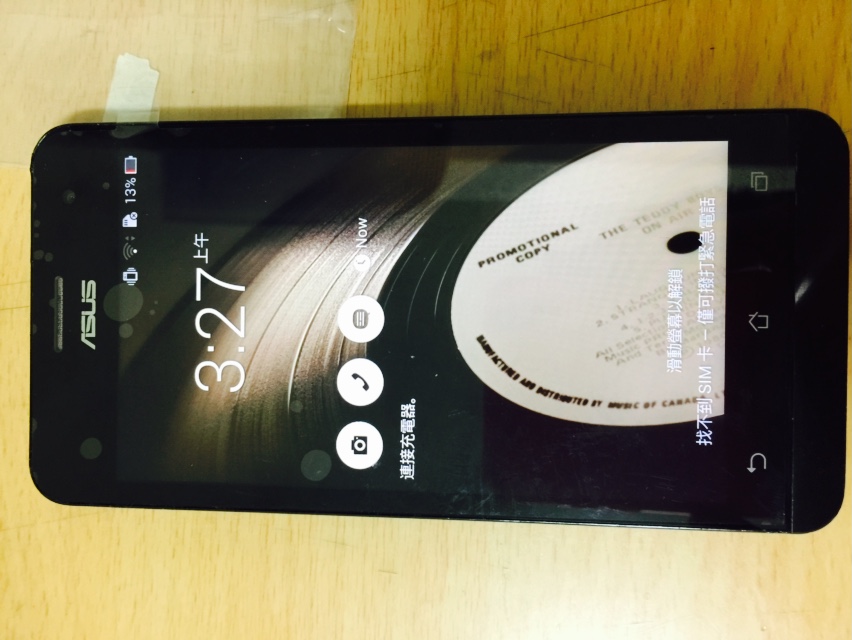

21. 試開機看看,成功



22. 裝回背蓋,鎖上螺絲,done!!

------------------------------------------------------------
zenfone 6
基本上大同小異,所以技巧部分就不再詳述,可以參考上面zenfone 5 的。
1. 拆掉背蓋上的螺絲。

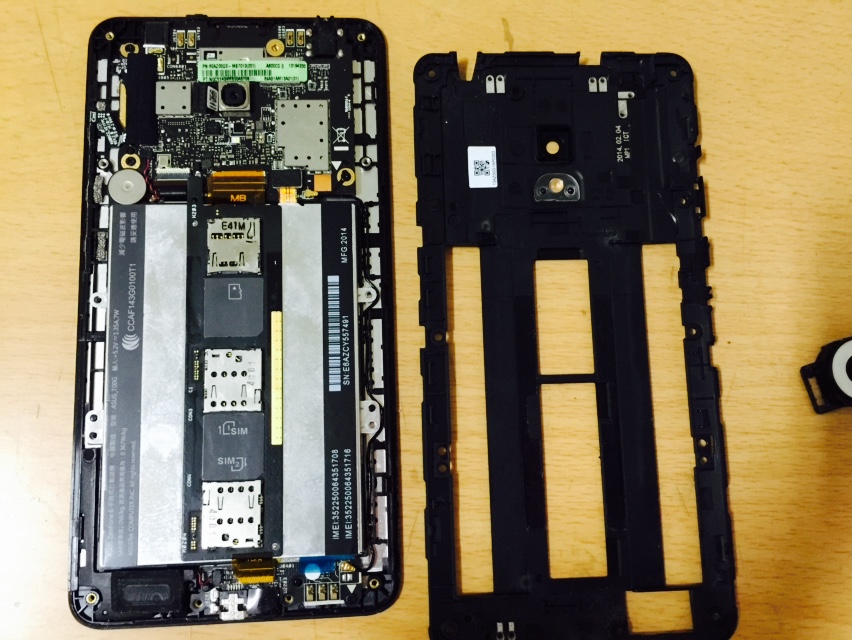

2. 小心的拆下背蓋。

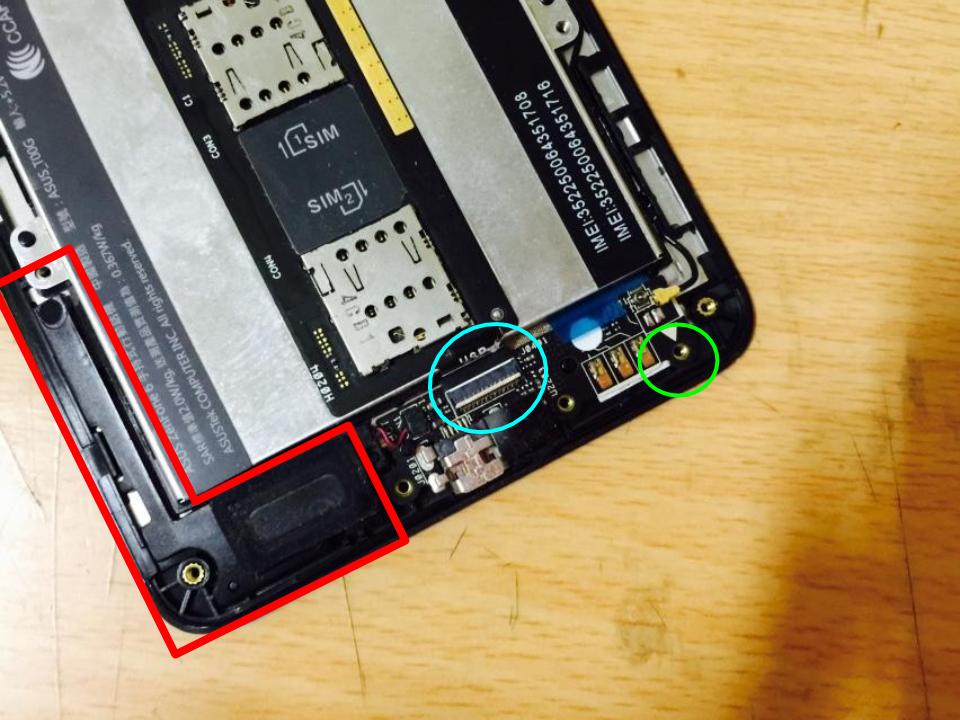

3. 拆上板。撕開絕緣膠帶,有四個排線要拆(藍圈),與電池那邊連結的那兩個不好拆的話一樣可以先不拆;撬起綠圈及紫圈的三個個接頭,特別要注意紫圈是zenfone6才有的,是往旁邊撬,不是很好出力;另外主板上還有3顆螺絲(紅圈),要記得拆。

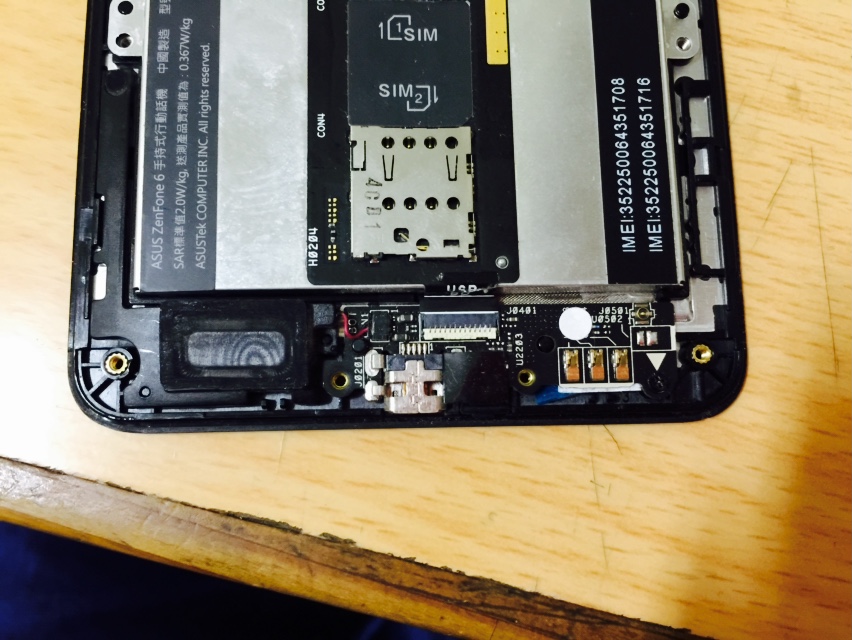

4. 拆下板。先從喇叭開始拆,背膠有點強,要用點蠻力;綠圈中有一個螺絲,要記得拆;排線夾撬起來後就開始把下板取下,一樣有滿強的背膠,需要點力氣慢慢拆。


5. 抓住上圖中電池旁露出的藍色膠條,用力向上拉撕下電池,有點短不好抓,我是用鉗子幫忙夾。
※後來想一想發現或許可以不用拆電池,大家可以嘗試跳過這一步。


6. 將螢幕玻璃從邊框上拆下來,方法可以參考上面zenfone 5的。


7. 在邊框上貼上雙面膠,並將全新的螢幕總成的兩個排線穿過對應的孔,然後將螢幕貼在邊框上。


8. 黏回電池,裝回上板,插回排線(4條),壓下排線夾,接上接頭(3個),鎖上螺絲(3個)。裝回上板的過程中可以先插入靠近電池的兩個排線,要不然到時會比較難裝。

9. 裝回下板,插回排線,黏回喇叭,壓下排線夾,接上接頭(1個),鎖上螺絲(1個)。裝回下板的過程中可以先插入排線,要不然到時會比較難裝。

10. 將黑色的線(天線?)塞回縫中。

11.測試開機,一切正常。

12. 黏回三個絕緣膠布。

13. 蓋上背蓋,鎖上螺絲。DONE!
