PADFONE2的充電短路機制?(目標:讓行動電源用原廠傳輸線)

相信有買padfone2的許多人都已經拿到可以充平板的MEGA KING 行動電源了。

PADFONE2的充電短路機制?(目標:讓行動電源用原廠傳輸線)
PADFONE2的充電短路機制?(目標:讓行動電源用原廠傳輸線)

雖然可以對平板充電,但卻只能用他所附的白線。
相信許多人對於客製化的線相當不放心。
而我是覺得還要帶專屬充電線,相當麻煩。
因此想重現白線的機制。

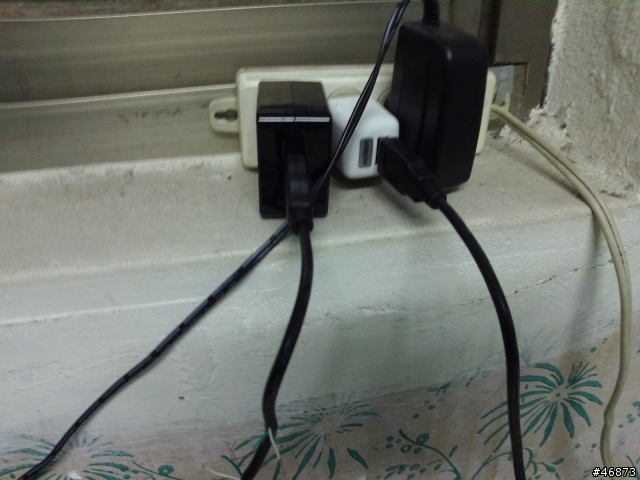

現在手上的樣本有
黑線-AUSU官方傳輸線
黑變壓器-AUSU官方變壓器 1.5A
白線-行動電源充電線
白變壓器-普通USB變壓器 1A
行動電源-1.5A

這條神奇的白線很神奇,
不只是連接行動電源可正常充平板,就連插白變壓器或者是黑變壓器,都能正常對平板充電。
(雖然1A可能充不太進去,但不會被判定為傳輸線。)

但換成傳輸線,不管是白變壓器,或者行動電源,都不行對平板充電。

那麼,白線只有正負極,只要做一個轉接頭重現白線即可。

首先先了解一下黑色變壓器的機構到底是什麼?
用電表測量,只有黑紅有電壓,而白綠測不到電壓。
而白色變壓器,白綠測的到電壓。難道這就是勝負的分水嶺?

經過測試,轉接頭不管是白綠短路,抑或是直接剪斷,
黑變壓器->轉接->黑線 (判定為傳輸線) 白綠短路or正常連接 判定為充電線
白變壓器->轉接->黑線 (判定為傳輸線)
黑變壓器->轉接->神奇白線 (判定為充電線)
白變壓器->轉接->神奇白線 (判定為充電線)

這下 神奇白線的機制到底是什麼?
2012-11-26 0:41 發佈
神奇白線其實就是跳線
跳線只能充電 沒有傳輸功能 當然不會被當成傳輸線囉

越翻越 wrote:
神奇白線其實就是跳線...(恕刪)

我的問題就是,該怎麼跳?

為何我的轉接朓腺會失敗?

Syaoran wrote:
相信有買padfon...(恕刪)


阿不就是跳線

這早在HTC的時代就弄過了

網路上也有賣轉接頭

跳線不傳輸只供電

除非是二合一

weieo wrote:
阿不就是跳線這早在H...(恕刪)


請問一下,照這樣講,不就表示 一般的行動電源也無法充電?
weieo wrote:
阿不就是跳線這早在H...(恕刪)

可是我怎樣跳白綠線,都失敗了。
網路說短路,我也給他短路。
還是直接剪斷白綠線,也試驗了。
機器顯示是資料線。

都跟白線不同。
白線不會跳這個訊息

我已經剪斷好幾條測了。


live77123 wrote:
請問一下,照這樣講,...(恕刪)

我相信,只要有跟那條白線一樣機制的充電線,
供電1.5A以上的行動電源,都能充。

我在想,有沒有行動電源的廠商,直接把短路寫在行動電源裡面?

Syaoran wrote:
可是我怎樣跳白綠線,...(恕刪)


那應該就是USB接頭裡有加電阻

小弟也有碰到行動電源無法用原廠傳輸線對手機(Nokia N900)充電的問題。

wiki和google後,有了下圖的測試。



結論就是D-和D+要跳接成短路,也就是樓主所提的白線和綠線接成短路。


所以最後找來一條USB的延長線,一公一母,將其中一端用銲錫連接,就如下圖所示的成品。



連接方式為: PC/行動電源 + 延長線 + 原廠傳輸線 + 手機

這樣可以不用動到原廠傳輸線,但只能充電功能而已。

小弟只有高中學過電學而已,至於這樣的跳接方式有沒有傷害,不知道。
Bottle
colorbottle wrote:
小弟也有碰到行動電源...(恕刪)

我就是這樣做,但機器卻顯示我是用usb傳輸線。

不知道哪裡有問題?

線材裡面的顏色亂標?

倒是你短路的方式我相當欣賞。

我也有想過你這種方式,不過還沒測試成功前,只好先剪線。
個人覺得先不用管線材的顏色,由wiki上所標示的Type A pin腳定義來說,先確定一下1,4pin是不是通路(確認一下沒剪錯)。

之後,再將2,3pin接起來(也就是Type A中間的那兩隻腳)。

再試試吧,祝你成功。
Bottle
