[心得] DIY行動電源

joe;
個人積分：0分
文章編號：57404676

0分

樓主

2015-09-10 22:09

注意: 此篇非教學文，僅成品分享

前陣子手有點癢
於是上網找了現成的pcb板想說來做個行動電源
相信有經驗的朋友都知道
爬了不少文這pcb板大家都有志一同的說要去淘寶買
覺得淘寶麻煩如我花了好幾天的時間才終於找到其他貨源XDD

現在還是農曆七月相信大家對這個應該不陌生
[心得] DIY行動電源

看著朋友這玩意兒也礙眼
只好就把它吞了然後外殼物盡其用啦XDD

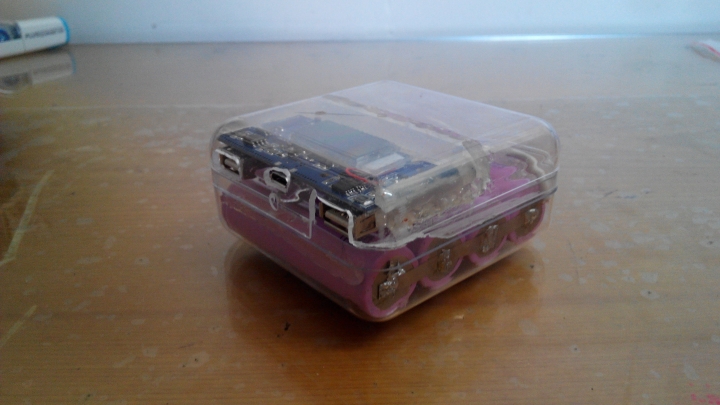

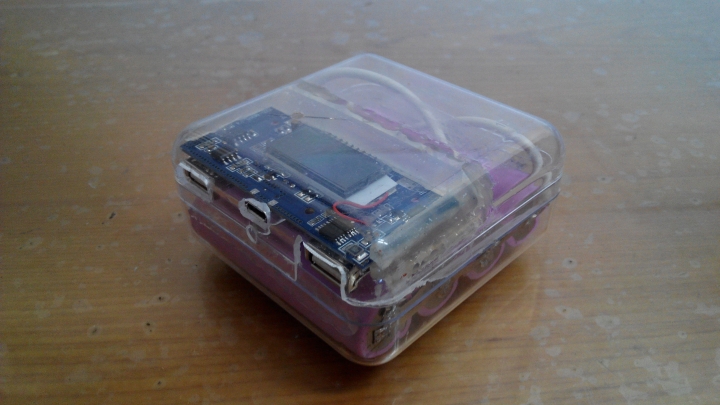

先放張成品圖給大家看看
[心得] DIY行動電源

這個缺角好像有點太明顯了阿XDD
(本人技術不好+恍神於是讓鉻鐵烙出了經驗XD

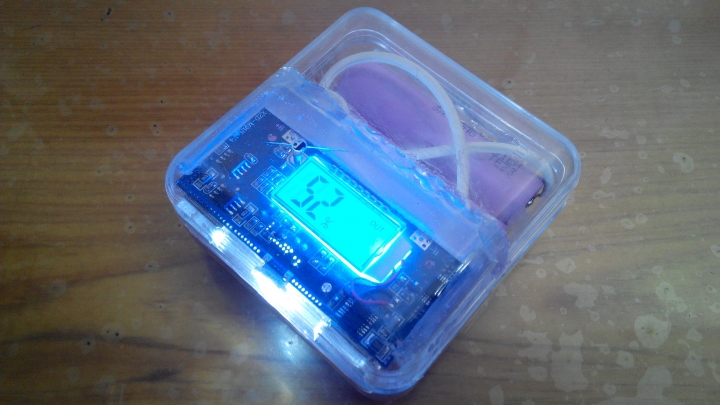

跟大部分市面上的不太一樣
不是以燈的數量來顯示電量而是以確切的數字呈現
[心得] DIY行動電源

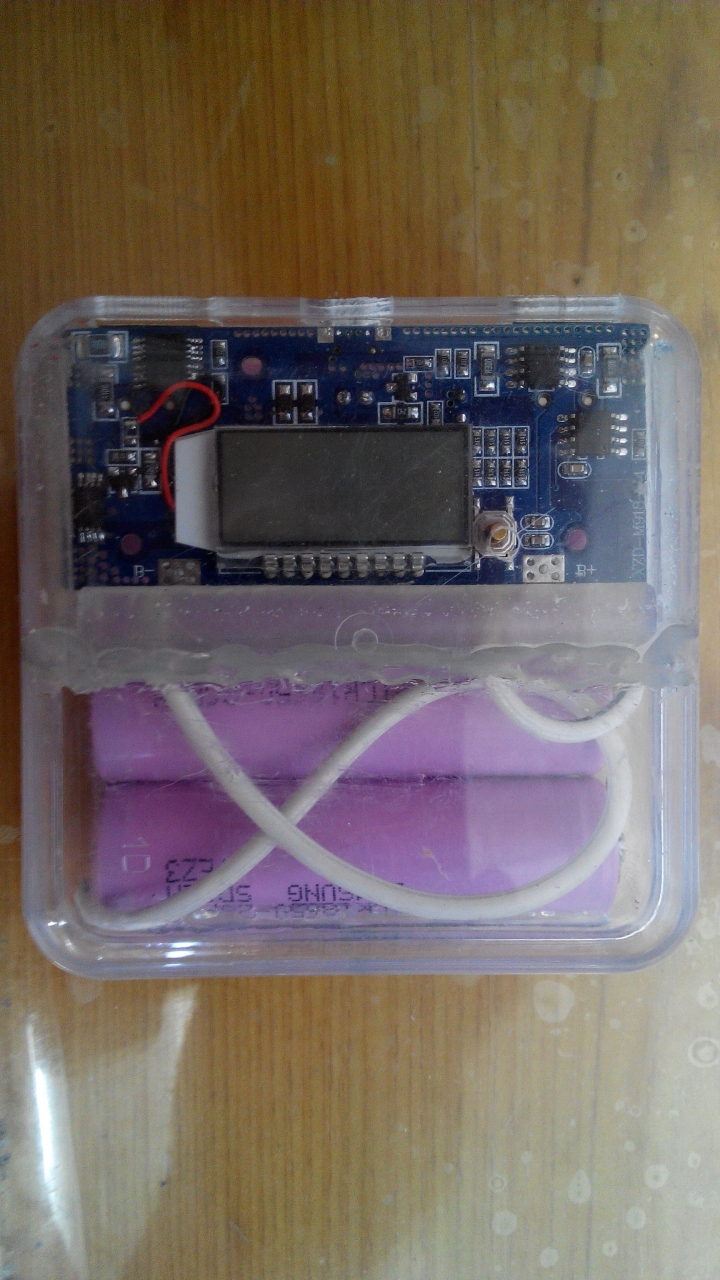

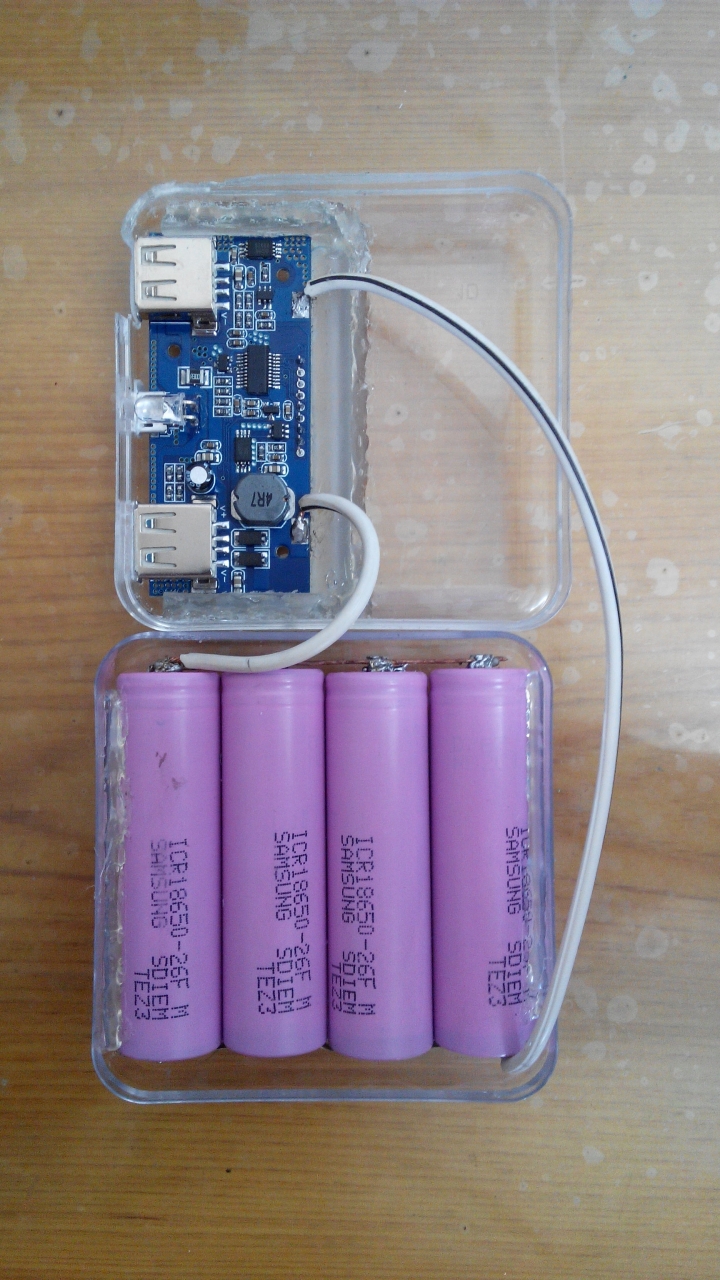

接著來看看裡面的配置

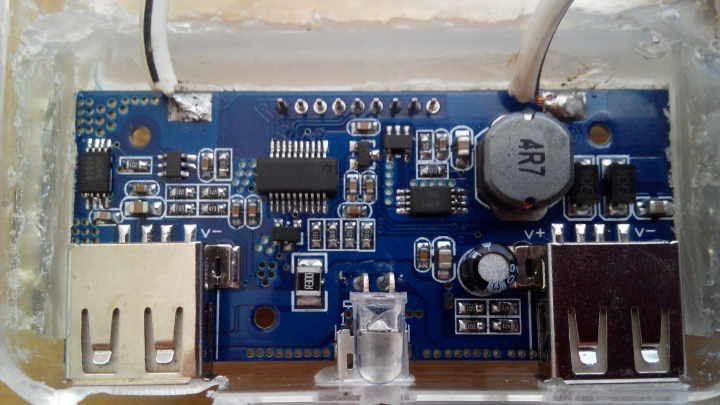

pcb板的固定使用了熱熔膠
[心得] DIY行動電源

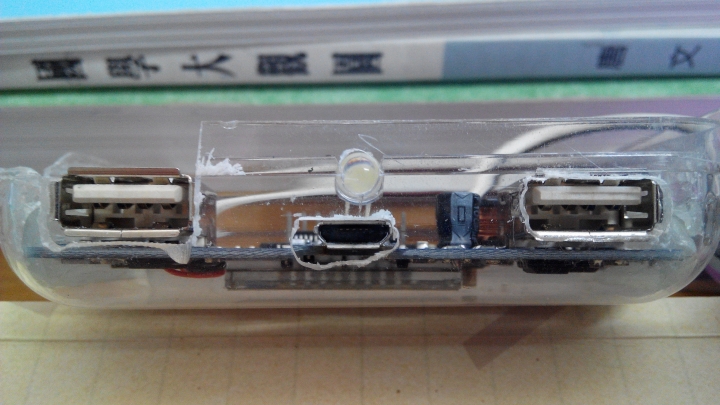

然後是電鑽鑿洞的部分
[心得] DIY行動電源

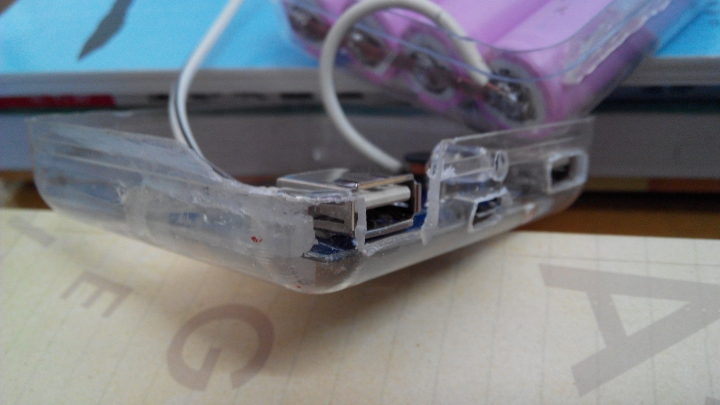

開關鈕的地方鑿偏了哈哈哈
[心得] DIY行動電源

這缺口真是太令人心痛了阿嘖嘖
[心得] DIY行動電源

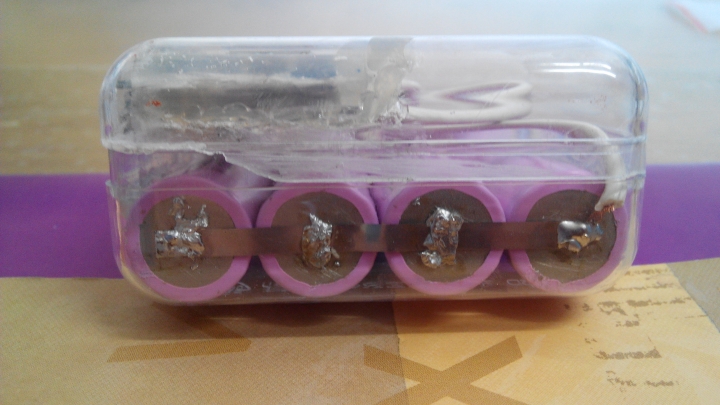

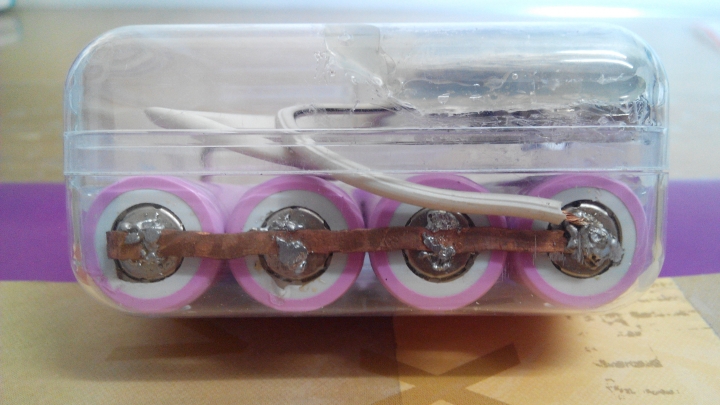

然後是電池組的焊接

溫馨小提示:請大家愛用鎳片
當初想說家裡銅線不少敲扁來焊就好
結果超難做工搞了老半天才焊上去XD

最後的接合
[心得] DIY行動電源

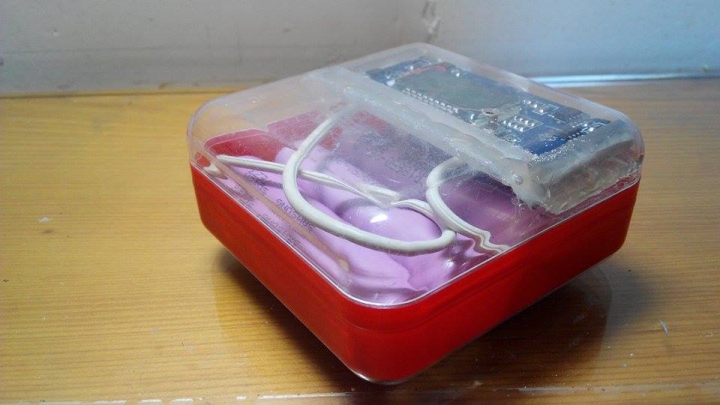

最大的遺憾就是那個缺口了吧
於是靈機一動用了電火布纏一圈
[心得] DIY行動電源

大功告成!!!

接下來就是大家都會好奇的成本的部份了
撇開工具線材外殼不說
pcb板$180一個
三爽2600mAh電池$75一個
同樣是10400mAh 還是市面上的選擇多
不論是在價格或是外型方面

除非是像我一樣喜歡沒事找東西玩的同好XDDD

2015-09-10 22:09 發佈

文章關鍵字心得 DIY行動電源

bomberyao

bomberyao
個人積分：849分
文章編號：57405373

849分

2樓

2015-09-10 22:57

joe; wrote:
注意: 此篇非教學文...(恕刪)

你可以用挫刀將開口修平整

wibo7619

wibo7619
個人積分：68分
文章編號：57405388

68分

3樓

2015-09-10 22:58

joe; wrote:
注意: 此篇非教學文...(恕刪)

做的不賴!!
給原PO 100分!

但..
小弟以前也跟原PO一樣愛亂搞~

後來發現.. 有時候自己搞雖然成本低! 但真的還是沒有買現成的好用@@~
外面4顆18650的雖然可能用料沒自己弄得好!
但行動電源這東西兩個訴求!1.. 好攜帶 2.. 安全
光第一點我們自己找的外殼就輸給外面成品了...XD

不過我真的還是很喜歡樓主自己動手作的精神!!

兒：把拔~做愛是什麼感覺父：就像歐鼻康的送阿兒：那為什麼有人不喜歡戴套子父：你是有看過誰戴手套歐鼻康

joe;

joe;
個人積分：0分
文章編號：57414764

0分

樓主

2015-09-11 16:28

bomberyao wrote:
你可以用挫刀將開口修...(恕刪)

我在組裝的階段有用剉刀磨
不過家中只有三角銼刀後來也懶得出去買了所以效果就很有限

joe;

joe;
個人積分：0分
文章編號：57415027

0分

樓主

2015-09-11 16:45

wibo7619 wrote:
做的不賴!!
給原PO...(恕刪)

其實就是因為市面上的外型都不怎麼吸引我所以才想自己做的 ^++^

電池的話因為是第一次所以想說買容量最小的萬一炸了也稍微不那麼心疼XD
安全當然不能比啦畢竟人家大廠都有檢驗過的
至於是不是個噱...咳咳...就不一定啦

謝謝大大欣賞

Chardman

Chardman
個人積分：2900分
文章編號：57415161

2900分

6樓

2015-09-11 16:56

joe; wrote:
注意: 此篇非教學...(恕刪)

有DIY精神值得鼓勵與讚許，不過安全問題還是要注意，
從圖片來看，電池端點是靠電烙鐵銲接，因為電烙鐵的溫度很高，
甚至高過鋰電池的臨界溫度，極有可能引發鋰電池爆炸，
所以業界普遍採用電阻焊(點焊)的方式焊接鎳片，
雖然電阻焊溫度也很高，但是加溫時間極短，只有數十到數百毫秒，
所以在溫度尚未傳導入電池內部以前，熱量就已經散失，而不會造成危險，
跟電烙鐵焊接的方式不同，電烙鐵加溫速度慢，等到焊接面溫度達到融錫的溫度時，
熱量已傳到製電池內部，只要引起鋰電池內部化學作用，
便很可能引發爆炸，不可不慎。

joe;

joe;
個人積分：0分
文章編號：57421433

0分

樓主

2015-09-12 9:00

Chardman wrote:
有DIY精神值得鼓勵...(恕刪)

大大妳好
聽完妳的建議之後我搽了一下18650的臨界溫度和錫的熔點
分別是70℃和231.9°C
不知道大大說的是否是這個?

還有關於電組焊
我沒有那些儀器
換個方式說
只要我能克服長時間加溫是否就能解決這個問題?
目前還想到另一種方法就是自製有彈片的電池盒
如此就能闢開在電池上直接加溫的問題也能更換電池
不知大大還有什麼建議?

十分感謝大大的指教 orz

Chardman

Chardman
個人積分：2900分
文章編號：57421587

2900分

8樓

2015-09-12 9:22

joe; wrote:
大大妳好聽完妳的建...(恕刪)

鋰電池的爆炸臨界溫度雖然會因為廠牌、材質之類的差異而有所分別，
不過差不多就是您查到的溫度附近(約250度C以下)，
而電烙鐵的溫度通常在這之上(350度C左右)，
直接加熱的風險的確很高。

使用簧片(彈片)的確就能避開直接加熱的問題，
這是個很正確的邏輯想法，
而的確也可以讓固定式電池組，變成可替換式的電池組，
市售的可換電池的行動電源，也大多採取這種設計，
例如鋼鐵俠、柒電、eNB...等常見廠牌，都是如此設計，
有興趣可以上拍賣網站稍微搜尋一下產品照片。

================================================
此外，由於您採取的電池組連接方式是多顆電池並聯，
所以若要在續航力以及用電效率上考量的話，
還得知道另一個重點，那就是電池的「匹配」，
一般而言，不同顆電池會有不一樣的電池內阻以及端電壓，
所以上述參數值不同的電池並聯，就會導致內部環流的產生，
即便您的行動電源盒並沒有對外輸出電力，
也就是在沒有運作的情況下，
也會因為內部環流導致蓄電量下降，
同樣的情況也發生在筆記型電腦的原廠電池組上，
所以筆記型電腦電池組裝工廠在把18650電池組合成電池組以前，
會透過儀器測量電池內阻與端電壓，
甚至會透過主動調整的方式讓電壓平衡後，
將數值最接近的電池拿來組裝，
可大幅降地日後因為內部環流而降低電持續電能力的問題，
詳細情形可用關鍵字「18650 匹配」在google上查到。

有其他疑問，歡迎再一起提出討論~~~ ^_^
