[DIY]泛泰 SKY A820L 觸控螢幕更換實錄

恩...為什麼想發這篇呢?

因為我把螢幕摔破了....
A820L的螢幕不是大金剛玻璃可是表面卻有一層特殊防爆膜 所以只有斷一條線 就像怪醫黑傑克一樣
由於螢幕亮著的時候不怎麼明顯 所以就繼續用了 可是一條線真的很礙眼阿!!
所以

有鑒於這隻手機基本上可以算是沒有保固
可是台灣也沒有修理的地方 就算有也可能會很貴
所以就鎖定從掏寶把材料給掏回來
大約價格都在160人民幣上下 加上運費折合台幣我花了943塊錢
用荷包的代付直接把東西掏回來

所以呢 首先 第一步要準備的是...

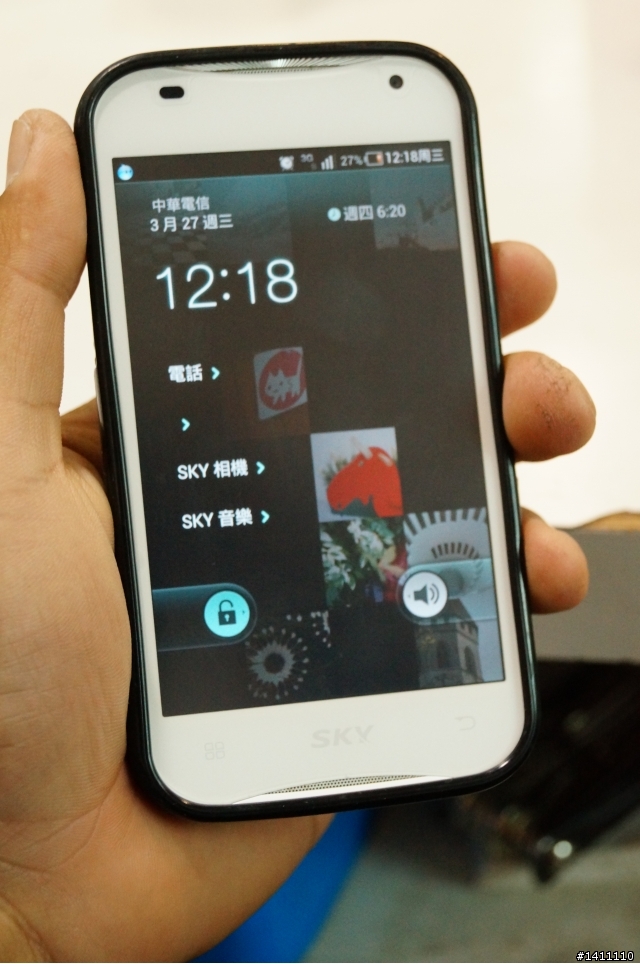

一隻螢幕裂開的A820L

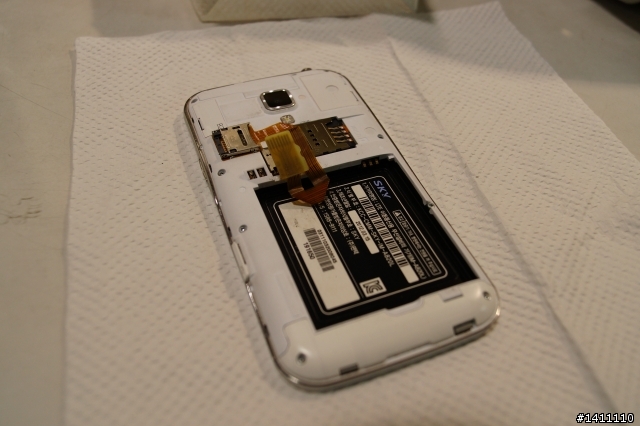

然後翻過來拔掉電池蓋 那條奇怪的導線請無視 那是TF延長線
算是我偷懶用的因為不想每次換卡都要拔電池


然後準備一隻小隻的螺絲起子把螺絲都給卸了

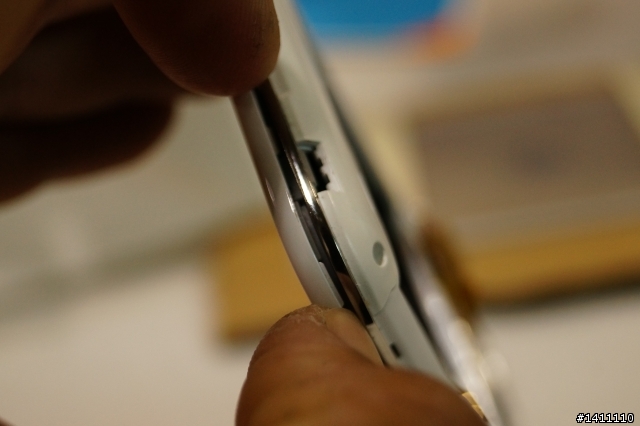

摳開他~~~~~

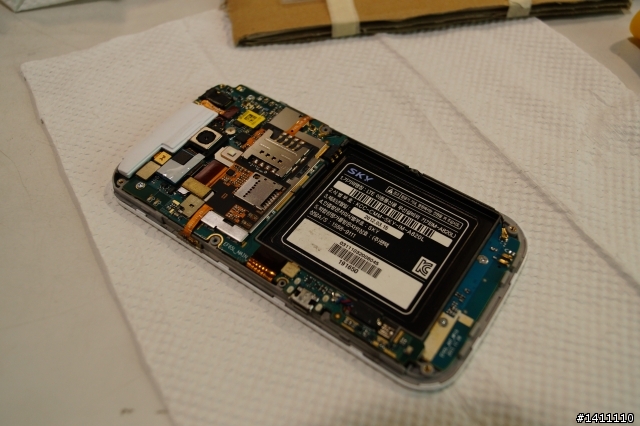

你就會看見電路板了 簡單吧


說到A820L這隻手機 只能說 非常好拆阿!!
以前換EVO 3D的螢幕難換到要死 主機板要下
然後觸控螢幕又跟液晶螢幕黏在一起 不小心就兩個一起毀了

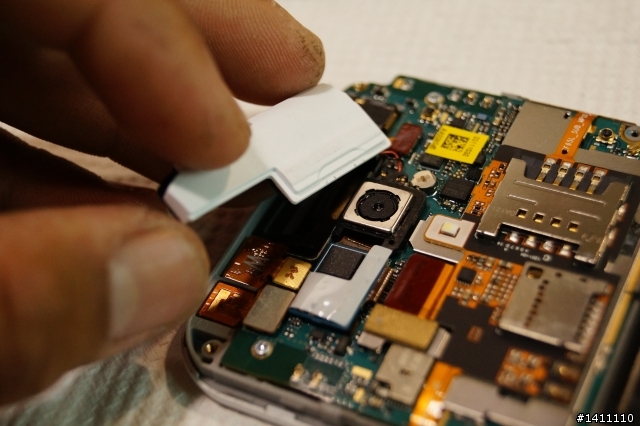

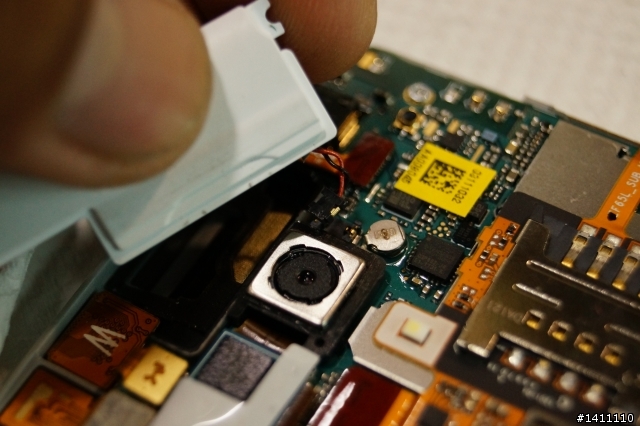

A820L換螢幕很簡單的 只要拔掉上面的聽筒

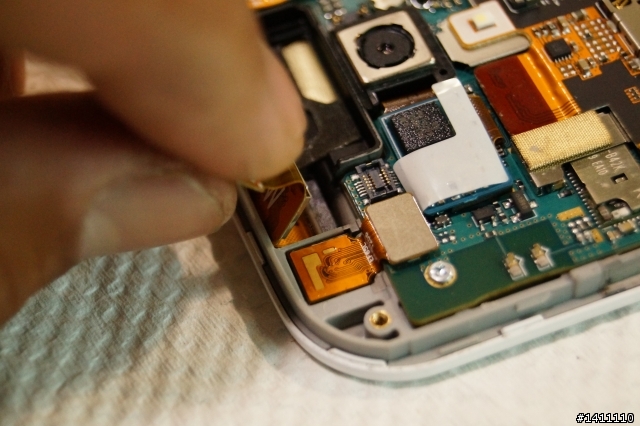

注意這邊有接頭 用鑷子撬起來就好了

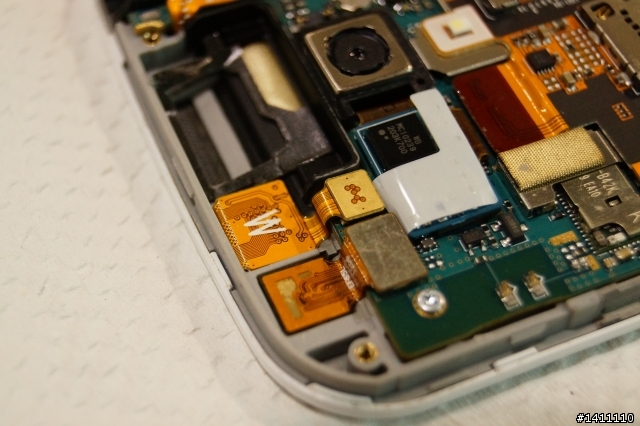

有個W的排線就是觸控面板的接頭了


直接撬起來 拆到這邊就可以了 不用拆主機板 (你想拆下來洗澡我也不反對啦..)

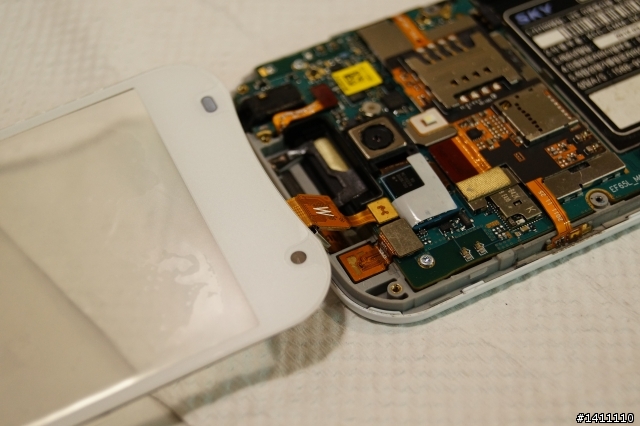

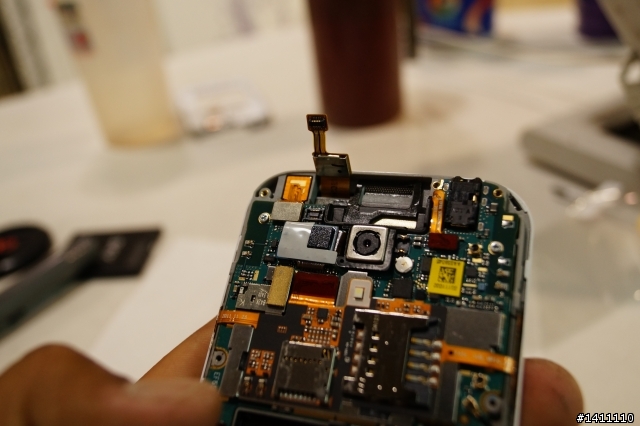

然後把掏回來的觸控螢幕直接先接排線作測試是否可以順利觸控

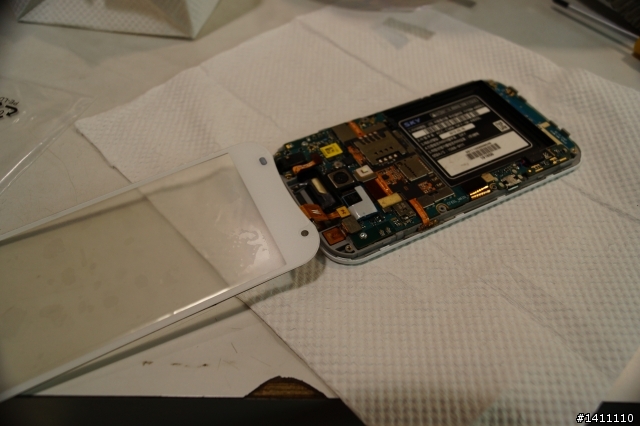

就這樣接上去就可以測試了


好了 測試觸控螢幕確定可以使用以後
拿出你的吹風機
開始加熱面板
上面
下面
左右邊條
都有3M雙面膠 但是很好加熱
上下最主要的要考熱一點 這樣就很好下來了

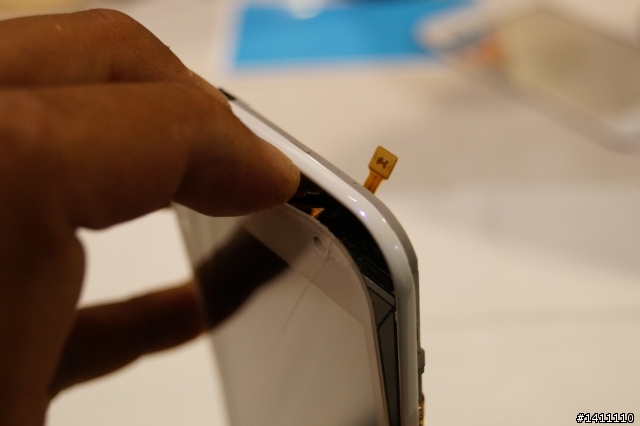

然後烤成七分熟以後~ 直接用你的大拇指從上方聽筒的接縫處摳看看


烤得剛剛好的話這樣螢幕就起來了


記得速度要慢 不要太用力 裡面的液晶螢幕只有上半部有膠 下半部是懸空的 不小心會往外掉
手不要摸到 摸到你就慘了 你會擦得很辛苦


為什麼要吹得夠熱呢? 因為夠熱的話 原本的雙面泡棉膠會完整的留在殼上面
這樣就還可以再次利用
不過下面我沒吹好 所以有點破破爛爛的就把他清除了
麥克風孔的那個黑線不要撕掉那是防塵墊 防止灰塵跑進去用的

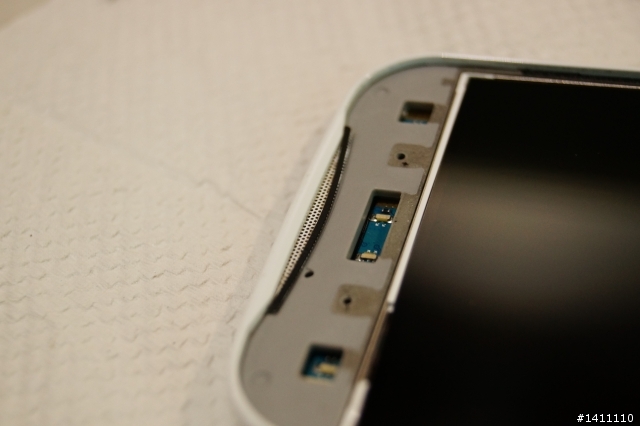

拆完的樣子 為了清除殘膠所以我把邊框也摳下來了


接下來的步驟就是 把新的觸控螢幕排線從上面的孔穿過去
然後撕開背膠 黏回去就好了
然後穿過來的排線


照原本的樣子塞進去 接頭卡上去 就好啦


然後~~就裝好啦




不過有些重點要注意
不要用一般雙面膠來黏 容易造成短路 觸控會失靈
正確的螢幕用雙面膠是 3M9448 棉紙雙面膠這個才是黏觸控螢幕用的
家裡有玩相機的可以拿火箭吹球跟拭鏡筆 這樣液晶螢幕表面的灰塵就很好去除了
盡量不要用拭鏡布 效果很差 很可能還會有油汙上去
絕對不要用手去摸液晶螢幕還有絕對不要還沒裝就撕下觸控螢幕的保護膜
你絕對會處理那些手紋灰塵到吐死的

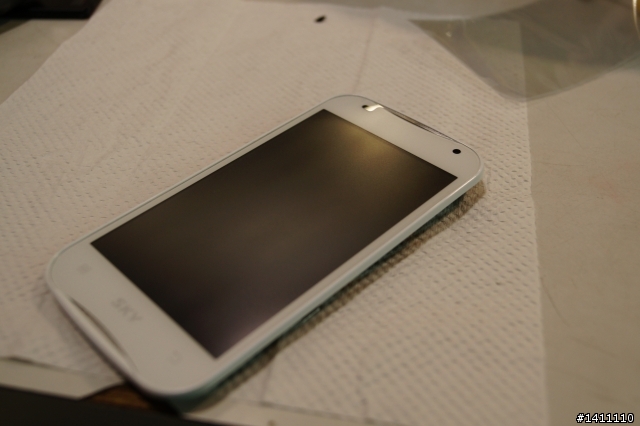

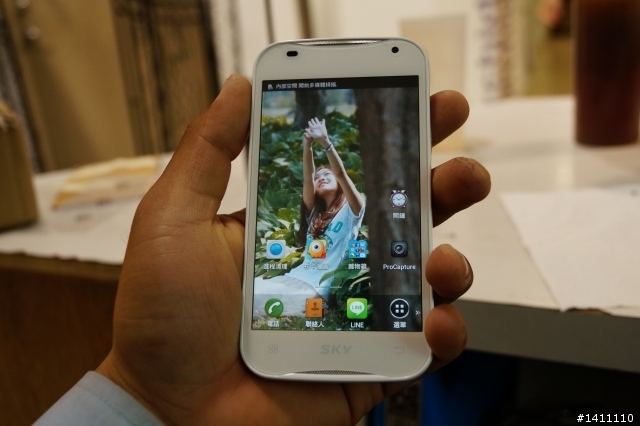

開機吧~


OH YA~

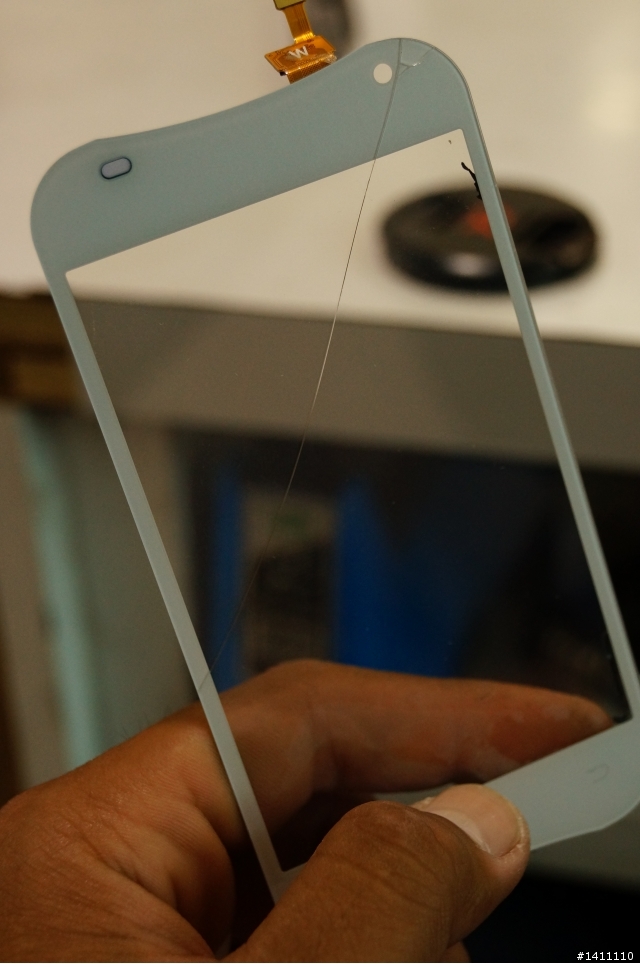

你看~~正面撞擊柏油路石頭由於有防爆膜
所以沒有像是大金剛玻璃那樣撞擊以後直接變成蜘蛛網
某種程度上我覺得這防爆膜剝離反而比較安全耶



還有還有~沒有把握就不要拆了 把掏回來的觸控螢幕拿給專業的手機維修行付點手工費弄吧
弄壞我不負責任的唷



以上~ 謝謝收看~
