自製行動電源半成品(USE 3號電池)

ㄚ政1111

ㄚ政1111
個人積分：0分
文章編號：24779847

0分

樓主

2010-12-25 23:43

自從買了智慧手機之後

總會有電量不夠的遺憾

再沒有買第二顆電池之前

於是爬文和上網找資料

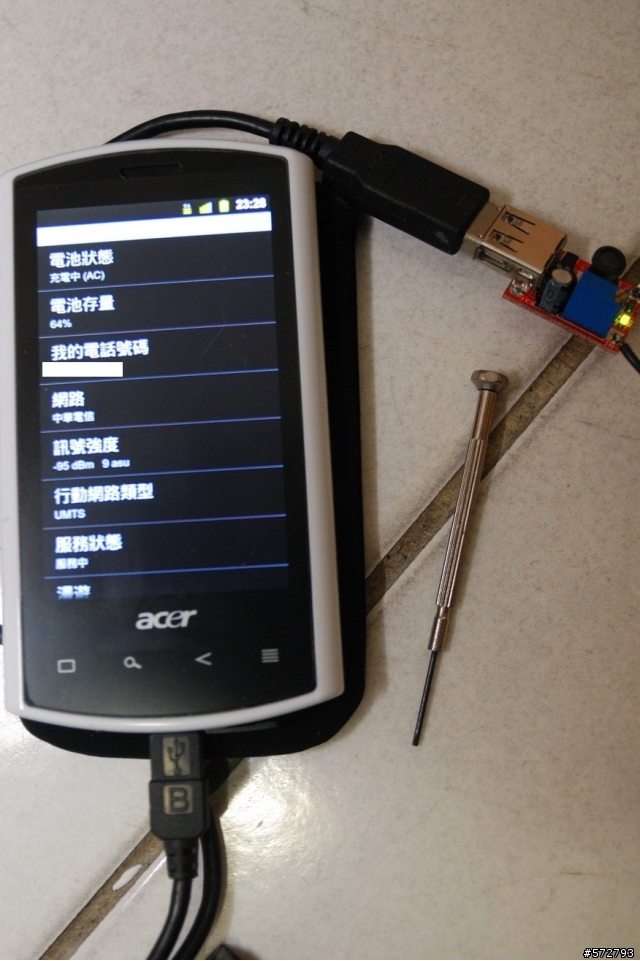

於是自己動手做了一個用3號電池當行動電源的電池

目前測試中,還要再找找有沒有適合的盒子當電池盒

(ps. USB線改成跳線

)

2010-12-25 23:43 發佈

文章關鍵字行動電源成品 USE 3號電池

馬克蘇

馬克蘇
個人積分：785分
文章編號：24785580

785分

2樓

2010-12-26 11:11

很不錯的感覺，可以分享一下電路嗎？

原來我是估計4顆3號電池，電壓在4.8~6V之間，只要加上一顆足夠耐流的二極體，做簡單的保護，讓電壓維持在5.5以下，這樣就可以直接經由USB充電

電池盒的話，電料行有那種四顆三號或者四號，有蓋帶開關的那種，體積比你現在用的再寬約0.8mm（正負極的方向），他用來放置開關，但還有一些空間，照圖看，你的電路應該放的下去，蓋子還有螺絲可以固定（不鎖也可以），那種應該夠精緻也小巧

敗家真是無底洞阿～

ㄚ政1111

ㄚ政1111
個人積分：0分
文章編號：24792099

0分

樓主

2010-12-26 19:26

電路是上網拍買的一個可調式升壓器附USB

大大可以上網拍找找

電池是1.2V的充電電池作串連

在調壓一下約可到5.2V

今天試了一下手機剩10%電量,約可充回90%的電量

實在很滿意!!

downtodo

downtodo
個人積分：4420分
文章編號：24793498

4420分

4樓

2010-12-26 20:53

只有充一次說實在有點浪費,體積又這麼大,不如買一顆手機電池來的方便.

尊爵小黑

尊爵小黑
個人積分：272分
文章編號：24793875

272分

5樓

2010-12-26 21:12

是很有創意~但是這種東西帶不出門吧
在家就直接充電就好了
在外面我還是覺得多帶一顆電池實在

danny07

danny07
個人積分：100分
文章編號：24794136

100分

6樓

2010-12-26 21:26

政1111 wrote:
自從買了智慧手機之後...(恕刪)

如果考慮到體積及重量,可以考慮使用18650鋰電池

ㄚ政1111

ㄚ政1111
個人積分：0分
文章編號：24794875

0分

樓主

2010-12-26 22:02

danny07 wrote:

如果考慮到體...(恕刪)

會想用3號電池就是因為自己有10幾顆充電電池,所以這些東西才花100多塊

18650我也有想過,可是電池盒+電池+電路板買一買也快破千了,

而且18650電池便利商店買不到(真的沒有電池的話)!!

所以與其用整組18650不如直接買市面上的行動電源!!!

馬克蘇

馬克蘇
個人積分：785分
文章編號：24829559

785分

8樓

2010-12-28 12:13

Y政1111 wrote:
電路是上網拍買的一個...(恕刪)

原來如此，不過四顆三號電池其實幾乎用不到升壓，因為一般USB的容許電壓大概是4.5-6V之間，四顆鎳氫電池串連後大概就是4.8~6V，理論上可以直接接上去，頂多弄個電阻、二極體稍稍限制一下

這種東西，原來就是「救急」，有人說多帶一顆電池，是沒錯，但每個人使用狀況不同，有很多人不喜歡換電池，不喜歡用到一半要中斷的感覺

而用這樣的電池盒，「適用性」絕對是多買一顆電池作不到的，尤其對於手上有一個以上需充電小型3C產品的人來說

一堆各式各樣電池加上充電器，不如只用一組三號電池，一組充電器

取捨而已

敗家真是無底洞阿～

pptlin

pptlin
個人積分：707分
文章編號：24830192

707分

9樓

2010-12-28 12:40

5V 電池盒有現成的成品 .
拍賣上一百多..
