關於IDEOS S7的車充線,我提供一下
1. 直接買12轉5V多接頭的電源轉換器,已經有人買了約2~300多元
2. 買12轉usb的電源轉換器(100~200多都有,最好買2000mA的),再買一條usb轉dc 1.1*3.0的線(約60~120元左右)
上述東西在台北的光華商場那裡都買的到,其他地方可能就必須找專賣電子零件材料的店家應該會有,預防萬一最好將S7帶去合比較保險

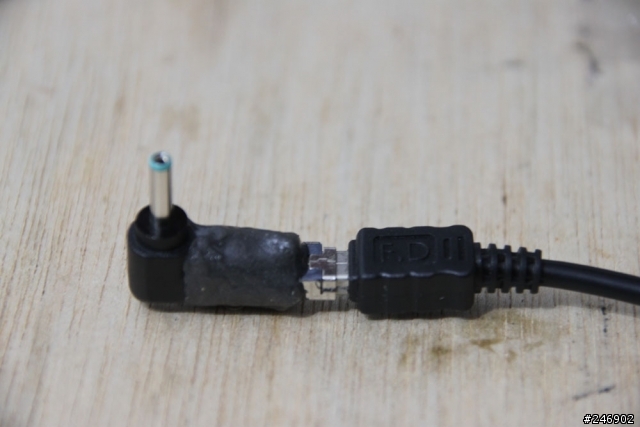

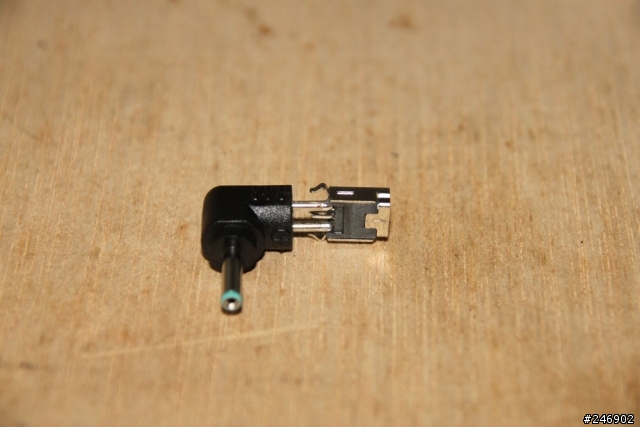

下面是自己DIY做的, 小5P usb轉DC1.1*3.0

IDEOS S7車充線

中間用環氧樹脂加強固定,還沒修飾過,有點醜
IDEOS S7車充線

這樣在車上就可以用原來的USB線幫S7充電,不用再多一條線

2011-02-24 10:08 發佈

文章關鍵字 IDEOS S7車充線

jason99975

jason99975
個人積分：2分
文章編號：26271977

2分

2樓

2011-03-03 23:42

大大好強啊…能不能幫我做一個啊>_<
找不到車充啊

orz.......

猛虎硬要過

猛虎硬要過
個人積分：100分
文章編號：26272598

100分

3樓

2011-03-04 0:05

可以請教一下焊接點要哪個接哪個呢
感恩~

mayor0203

mayor0203
個人積分：11分
文章編號：26290812

11分

4樓

2011-03-04 20:04

ericsac wrote:
關於IDEOS S7...(恕刪)

本來還以為usb轉DC1.1*3.0會不容易找到，
原來光華有在賣，
真是太棒了!!
謝謝喔!!

YoonYulSica+Krystal+Suzy+Juniel+IU+Jiyeon Nana!!

ericsac

ericsac
個人積分：1330分
文章編號：26292600

1330分

樓主

2011-03-04 21:41

關於焊角的部份我是看下面的網頁上,請參考(請自備三用電錶)

http://www.accesscomms.com.au/Reference/USB.htm

有三用電錶就可以量出腳位了,因為USB 小5P的規格有好幾種(後方接腳方式不同),所以上面的網頁是輔助用的,主要還是要用三用電錶確認,焊完後請再確定正負極是否正確,我第一次焊完後才發現不小心焊反了,所以請小心

另外如果方便的話到光華直接買USB+DC1.1*3.0的線及接頭就好了,線+接頭不超過60元(今華電子:新生南路一段12巷2號)

猛虎硬要過

猛虎硬要過
個人積分：100分
文章編號：26298317

100分

6樓

2011-03-05 3:14

ericsac wrote:
關於焊角的部份我是看...(恕刪)

喔耶!成功了感謝大大的分享~

sprite77

sprite77
個人積分：24分
文章編號：26344221

24分

7樓

2011-03-07 15:19

補充一下：

充電電流一定要有2A，才會顯示出充電狀態^_^
我本來還想說是不是用1A也行，在家裡搞很久，原以為我買的接頭是錯的>_<
接頭是 DC 1.1*3.0 ，這個是確定可以用的

themoses

themoses
個人積分：75分
文章編號：26394016

75分

8樓

2011-03-09 17:26

我是看了外國討論區的建議直接買了energizer的xpal4001行動電源~ 他們可免費提供所有種類的接頭~包括s7的 (已經在用了)

不過盒子上寫說 rated output: DC5V, Max 1000mA (1USB) MAX 500mA (2USB)

可是我即是同時兩個東西充電時, s7還是在充電阿:O

pop12052

pop12052
個人積分：6分
文章編號：26736480

6分

9樓

2011-03-24 22:18

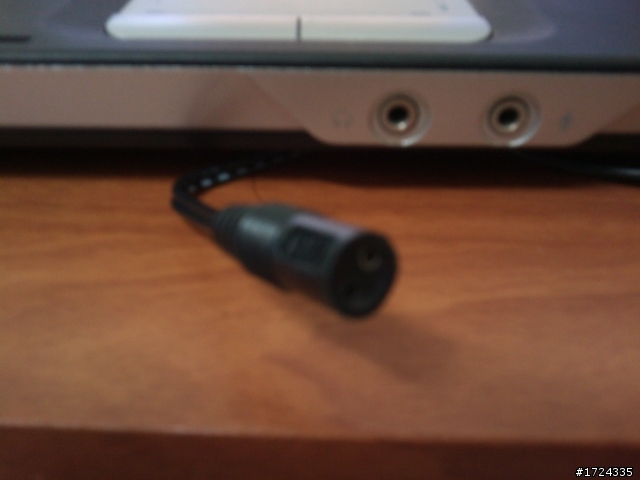

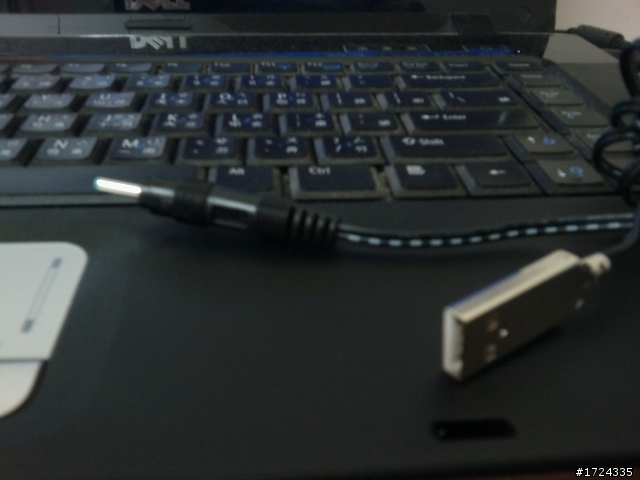

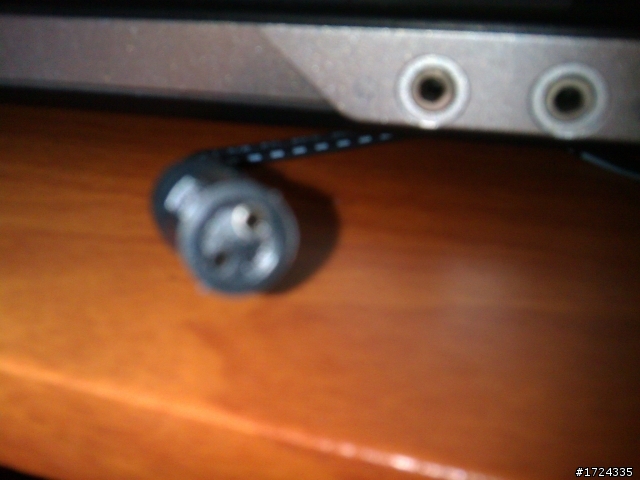

以上是自己DIY的線，可用USB充電，當車充也可，可去買車充輸出是USB的接口
還有大大說的要2A才會顯示充電的狀態，其實0.5A也會顯示喔，小弟有接到電腦，因為電腦的USB輸出是0.5A
線材的部份電子材料行都有再賣，各位可以去電子材料，跟店家說我要一各DC 1.1*3.0的接頭，跟一條DC線(線材的部份要跟他說可以直接插DC 1.1*3.0接頭的DC線，不用在焊接)，在買一各USB的頭。USB接頭的部份要自己焊接的，要焊第幾隻腳樓上的大大那各網只有寫，要接的時候兩端的正負極要弄對，這些東西我是在台北光華商場後面的電子材料商場買的
抱歉懶的用相機拍，所以直接手機拍完用藍芽上傳，相片模糊請見諒

guestguester

guestguester
個人積分：0分
文章編號：27493543

0分

10樓

2011-04-26 22:17

不好意思，我想要請各位專家幫忙指導一下。

我的s7原本的dc接頭被我弄壞了，還好有你們提供購買接頭的地方，我今天去買了。
我買了dc插座及dc接頭，但dc接頭各買了180度及90度。

店員有教我接頭180度的正負極正確接法，也簡單提一下90度的正確接法...但我只記得180度的方法，90度的接法忘記了，想請各位專家幫忙指導，90度接頭正確的差法，謝謝你們
