IX35原車音響改裝家用"床頭音響"

kevinchen168
個人積分：10分
文章編號：36550410

10分

樓主

2012-06-15 9:38

因為換了影音5合1,交車的時候,拿到一盒原車的音響主機,

嘿,嘿, 心想之前花了6k的阿6雜牌音響(用不到1年,老是不明原因的小故障),可以進回收筒去了

我來自組車用床頭來玩玩喔 ! 費話不多說看圖

組裝完成圖

IX35原車音響改裝家用"床頭音響"

驗明正身原裝紙箱

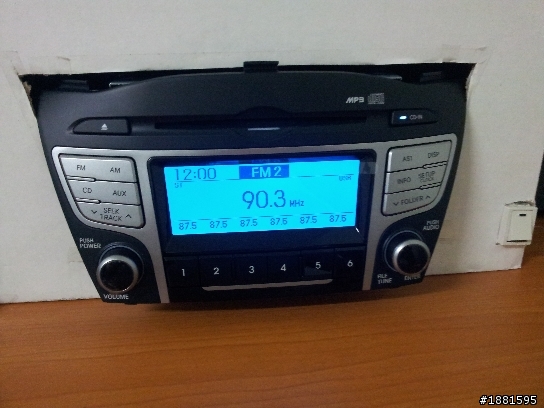

FM 收音機

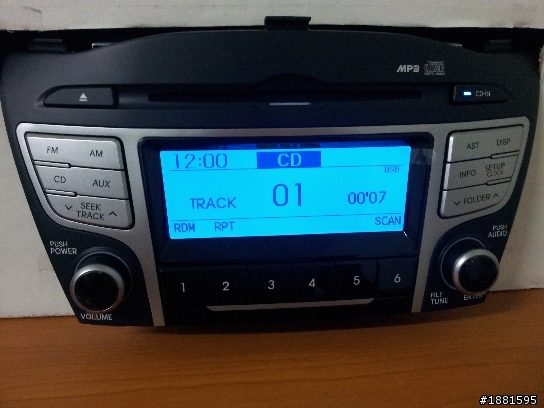

CD PLAY

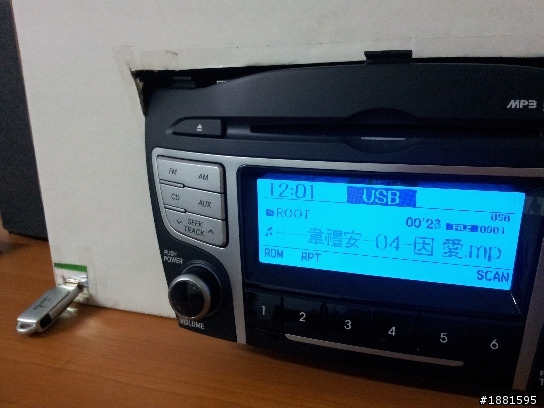

USB 讀碟

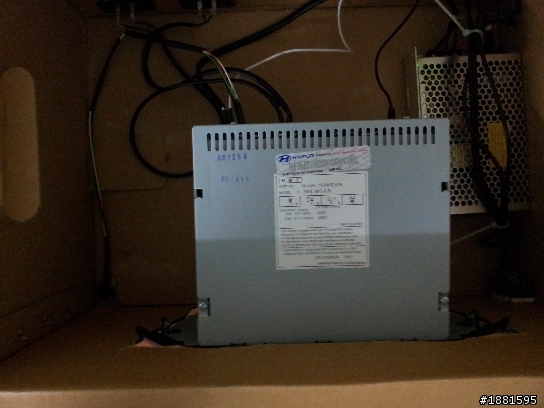

變壓器與內部組裝
IX35原車音響改裝家用"床頭音響"

其實是DIY樂趣多

因為除了12V 7A的變壓器成本680元外,其餘的接頭,線材全部不到100元

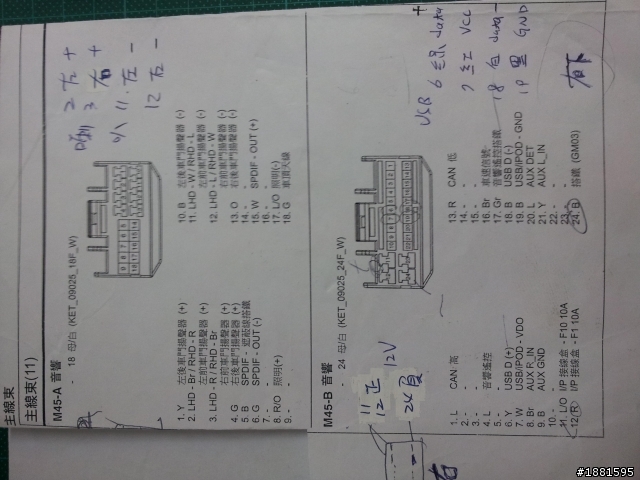

若有需要配線圖, 很樂意提供喔

IX35原車音響改裝家用"床頭音響"

2012-06-15 9:38 發佈

文章關鍵字 ix35 原車音響改裝家床頭音響

albertsun

albertsun
個人積分：149分
文章編號：40615476

149分

2樓

2012-12-19 9:11

樓主不是說很樂意提供配線圖
怎麼射後不理了
有人有收到了嗎

chingyu1986

chingyu1986
個人積分：0分
文章編號：40743664

0分

3樓

2012-12-24 14:34

kevinchen168 wrote:
因為換了影音5合1,...(恕刪)

版大你真的是太有才了，超厲害的啦！(拍手~~~~~~~~~)

chao86ccw

chao86ccw
個人積分：0分
文章編號：40873265

0分

4樓

2012-12-30 1:02

天兒呀！
版大你也太有創意也太厲害了啦，
給你拍拍手！

ramon1356

ramon1356
個人積分：82分
文章編號：42046304

82分

5樓

2013-02-26 16:05

可以給我一份diy 線路圖嗎
謝謝
可以給我一份diy 線路圖嗎
謝謝
我來提供好了
1.使用12~14V 5A 直流變壓器供電
2.面對機器的後面
右側那組:
01:右邊算起:依序為黃線及紅線(此為正電源)最好加裝3A保險絲
02:黃線正下方:為負電源(或接地)
左側那組:
01:右邊算起:依序為空PIN及橘線(此為面板燈恆亮正電源)
02:空PIN正下方藍線:(可忽略不用)
03:橘線正下方(橘線帶黑)(此為面板燈恆亮負電源)
04:左邊8小PIN
由上PIN最左側算起:喇叭右前正極.左前正極.右後正極.左後正極
右前負極.左前負極.右後負極.左後負極

如果需要其他接腳我再補

gguck117

gguck117
個人積分：35分
文章編號：42072292

35分

6樓

2013-02-27 17:54

kevinchen168 wrote:
因為換了影音5合1,...(恕刪)

大大也太有才華了吧！！
超強的你！

kchao

kchao
個人積分：3分
文章編號：43095309

3分

7樓

2013-04-14 23:18

感謝大大分享...
家裡剛好也有一台車用音響沒用...
麻煩也給我一份線路圖和材料規格...謝謝喔!

pht1324

pht1324
個人積分：0分
文章編號：45403270

0分

8樓

2013-08-06 10:54

太厲害了!讚!
請分享一下線路圖謝謝喔~!

pzhvue

pzhvue
個人積分：7分
文章編號：45442320

7分

9樓

2013-08-08 6:42

樓主真是發揮了DIY的精神
非常的物盡其用啊
拍手拍手

a23639956

a23639956
個人積分：0分
文章編號：45727038

0分

10樓

2013-08-22 21:26

我也要喔，你好強,,,,,,,,,,,
