紙糊的空調控制面板 (第2頁)

Han-Tung Li

Han-Tung Li
個人積分：951分
文章編號：44812346

951分

11樓

2013-07-06 10:23

那電路板讓我想起小時候玩模型那種可以方便將零件取下的設計。

yainheart

yainheart
個人積分：6分
文章編號：44818189

6分

12樓

2013-07-06 18:10

太酷了樓主!!
好險沒有花一萬二再買一個弱雞設計回來!!

Bibo0614

Bibo0614
個人積分：24分
文章編號：44874294

24分

13樓

2013-07-09 19:58

挖哩
按到凹進去我還第一次看到
董娘的金剛指果然厲害~

好好跟業務談談我想他會幫你搞定的
也不用修得那麼辛苦了

AFU63

AFU63
個人積分：20分
文章編號：44874807

20分

樓主

2013-07-09 20:35

業務也說沒辦法,才會輪到我修,其實根本不用铣溝的,
我兩面都直接補線過去也沒礙到甚麼地方

hahahawk

hahahawk
個人積分：2分
文章編號：44878667

2分

15樓

2013-07-09 23:48

大大真利害，但是那個線的連接點是怎麼看的，我完全看不懂？

wmarchkimo

wmarchkimo
個人積分：212分
文章編號：44881350

212分

16樓

2013-07-10 7:11

這個版子～是兩層板嗎？所以還有機會維修～如果是四層以上的板子～就真的沒救了～

四個連結點要一起斷～也要不小的力道

AFU63

AFU63
個人積分：20分
文章編號：44894884

20分

樓主

2013-07-10 18:38

用電錶量的,不一定銲在原來的點,找跟原來並聯的點,重點是要好上錫

sd0424

sd0424
個人積分：7分
文章編號：44973050

7分

18樓

2013-07-14 23:55

莫非小朋友有練一指神功?
竟然可以按壞面板

有專業知識的人真的是不一樣
是我的話也只能找業代幫我搞定這問題了
話說黃色的線要怎麼去對應那些點啊?

沒學過真的是有看沒有懂啊

heric673

heric673
個人積分：0分
文章編號：67447575

0分

19樓

2018-02-13 19:31

請問版大在嗎？
可以委託您維修嗎

AFU63 wrote:
這是公司董娘的車,...(恕刪)

Keclark

Keclark
個人積分：30分
文章編號：76584105

30分

20樓

2020-02-22 16:08

感謝大哥讓我有勇氣自己把它拆下來修理⋯⋯只是要拆到冷氣面板還真折騰。記錄一下. 有想自己動手的可參考。
1. 先拆音響上蓋
2. 拉出音響不用拆線往上翻
3. 拉出緊急開關面板（卡榫式）

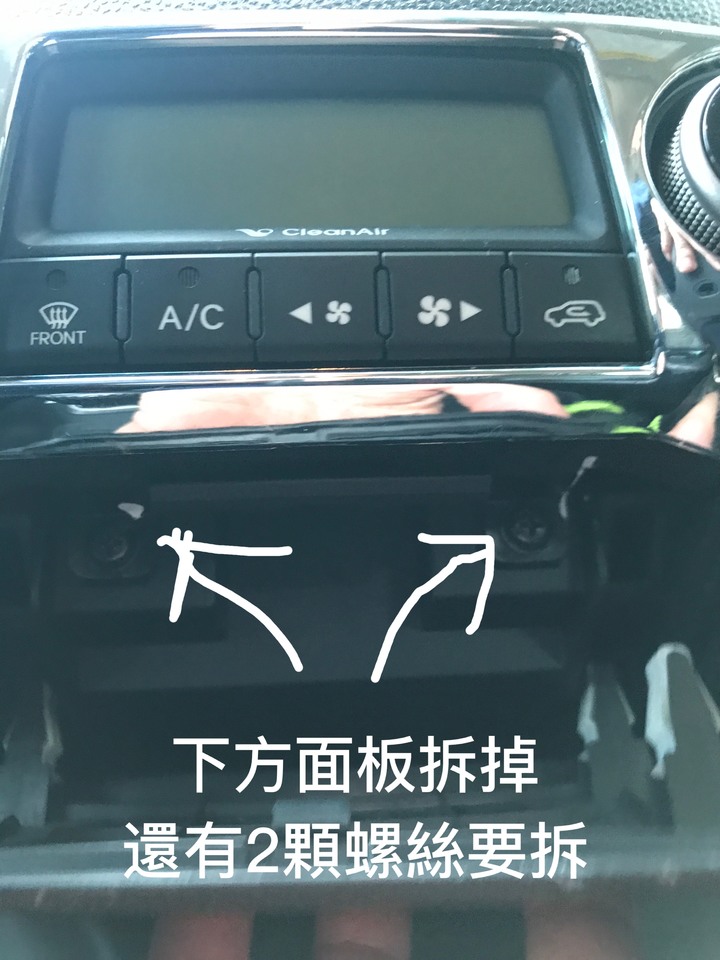

4. 可以拆冷氣面板上面2顆螺絲了
5. 拆除冷氣面板下方遮板（卡榫式）
6. 拆掉冷氣面板下方2顆螺絲
接下同原PO.
