[ 分享 ] 電動除草機DIY鋰電版 (圖多)

拜讀01上很多大大的文章
自製電動割草機
我也來一發-自製除草機
我也來製作一個除草機, 最初的構想就是使用鋰電

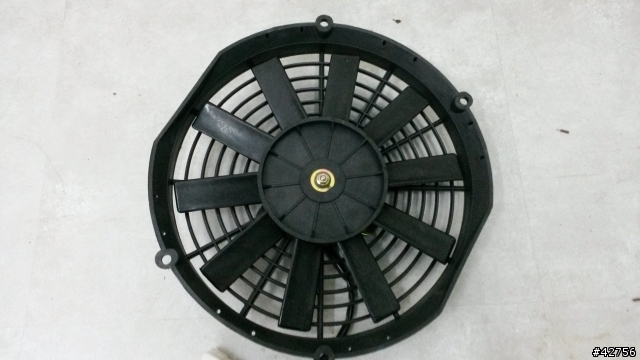

汽車水箱風扇, 其實挑便宜的就好了, 二手的也可以, 小弟買不到二手, 只好挑新品便宜的



移除風扇葉片, 周圍再用砂紙磨平


其中一面於適當位置鎖上電線夾頭, 穿過束線帶或牛筋繩均可


風扇馬達用電動起子+鑽頭鑽孔加工, 之後要鎖螺絲使用



將黑色網裁切適當大小, 鎖回馬達


三通水管, 鎖上鐵片, 彎曲如下圖

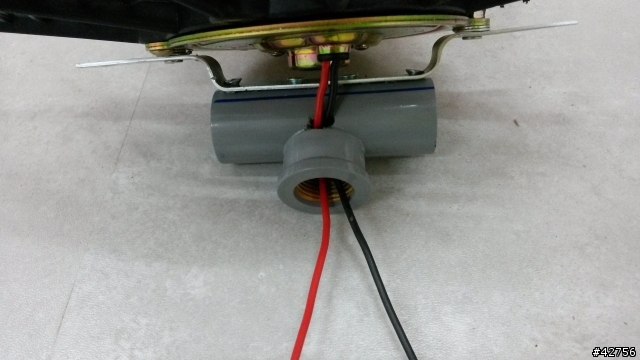

最後組合如下圖, 並將電線穿入管內

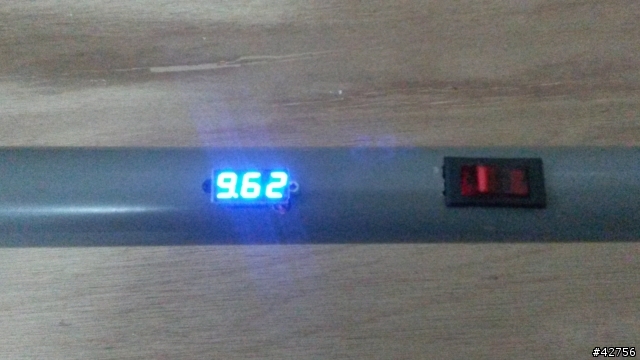

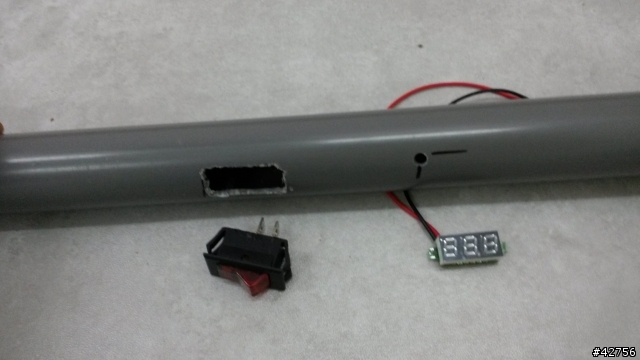

拿一個6分水管,於適當的地方挖孔, 安裝電壓表與開關

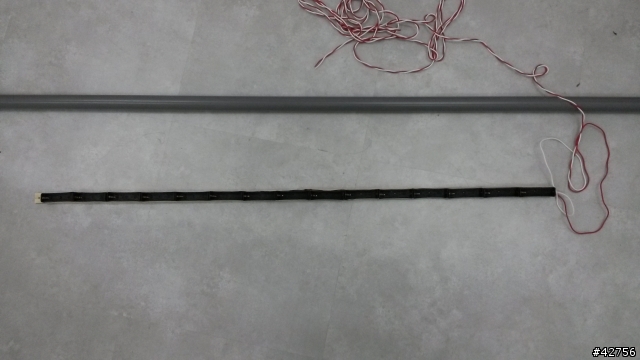

另一端連接18650電池盒, 使用6分水管的原因是因為可以塞入18650電池盒


線路圖請參考下圖 (2014/6/8更新)


裝好18650電池, 塞入水管

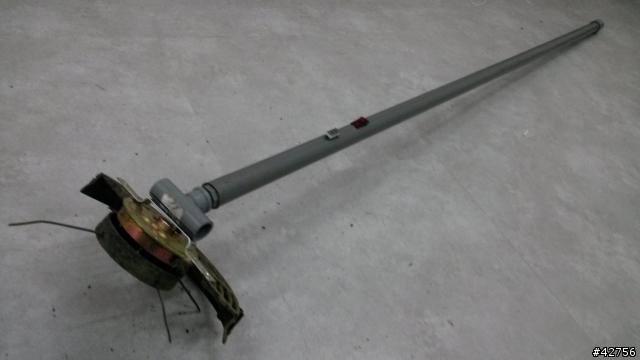

啟動電源,就可以了, 整體如下圖(2014/6/8更新)

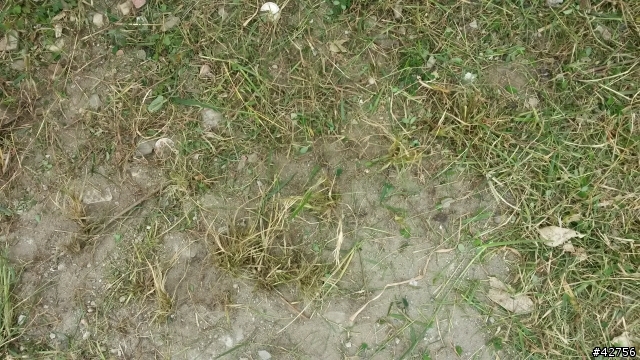

隨便找一個地方牛刀小試一下, 除草前與除草後



關於18650充電, 我是使用平常在用的18650行動電源, 所以沒另外購買


製作使用工具
1. 電動起子+鑽頭
2. 砂紙
3. 烙鐵
4. 鉗子 + 斜口鉗 + 剪刀

至於總費用, 其實不好估計, 因為平常喜歡DIY, 所以很多材料是手頭有的
1. 風扇 800元
2. 電壓表+ 開關 + 線材 +電池盒約350元
3. 18650電池, 手頭上的加上拆解舊的筆電電池
4. 以下是手頭上現有的材料
5. 4分3通水管頭(含金屬內牙), 4分外牙接頭, 6分水管, 6分水管帽
6. 束線帶, 電線夾頭
7. 鐵片, 螺絲

2014/6/8更新
感謝01上面大大們的指導
[請益] 除草機線路圖--請懂電學的大大幫忙
即使小弟修改成下圖電路圖, 還是發現電壓掉很快, 因為電流不足

所以最後放棄使用18650電源, 改為使用鉛酸電池, 待有鉛酸電池時, 小弟在上來更新

2014/6/11 更新
今天去朋友那借了一顆機車鉛酸電瓶(借不到汽車的, 機車的先試試看), 先把他充飽
並先量電壓為13.26V


把除草機原先18650的線剪掉, 做個電線接頭, 接到電瓶


暫時移除先前電壓表, 直接用電表量, 運轉2分鐘, 電壓在8.84V~8.92V之間跳動
已經沒有之前使用18650電池電壓掉很快的情形了




最後, 移除電線, 在量一次電瓶電壓13V


所以, 應該是電流不足導致的問題, 看來得使用鉛酸電池才行
如果用汽車電瓶, 相信效果會更好, 只是很重

2014/06/29更新
終於弄到汽車電瓶了, 趕快來分享一下
先將束線帶改粗一點, 效果比較好


把原先的電線接頭改為大一點的夾頭, 這樣才有辦法夾汽車電瓶


先量汽車電瓶的電壓


開啟風扇開關, 電壓有11V, 這樣轉速更快更有力

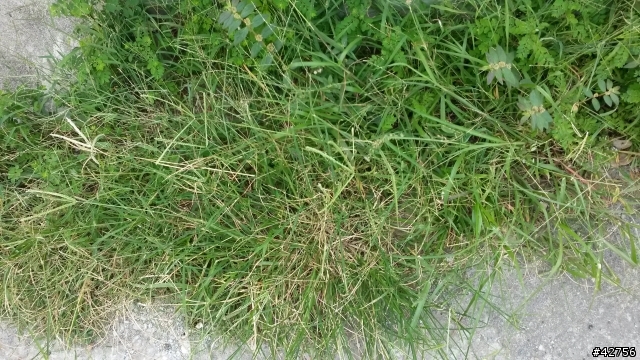

鋤草前

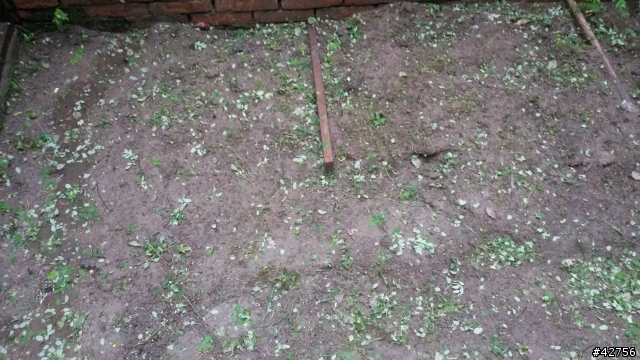

除草後
