分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機


先上影片範例,外國攝影師用Xperia 1 Mark II拍的力作

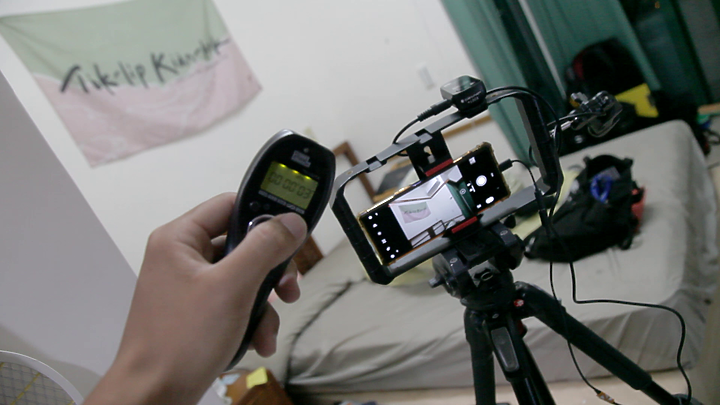

再上成品

因為想拿自拍棒改快門線,結果將自拍棒取下快門按鈕的我,把該PCB板燒壞了。
所以沒錢再買百元自拍棒的緣故,就花了一顆才2元的電阻、20元的端子、家裡不要的線材來魔改了,如果焊接焊得好就不要學我!XD

首先這裡要感謝"Xperia 攝影師 - 隨手一拍,美照即得"的社友:
丁大提供的超美縮時、呂大提供絕妙的靈感、Joe大給的阻抗建議,這超重要!

然後大概在研究一體成型穩定的相機手機通用快門線,大致上花了一整天的時間,成本500交叉測試不同線材與效果。

如果以Joe大的建議增加阻抗,的確只需這麼做就能讓線材有能夠控制音量(快門)的作用!所以我用了4元新台幣買了兩顆電阻取代百元的自拍棒。

分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機


此處測試機子為Xperia 1,普通相機模式。靈感源自於Xperia II的Photo Pro,Photo Pro也可以用喔!


準備材料與製作,不含快門線主機估計花費200元內。
去電子材料行/光華貨比三家!
【TRRS線材,長度自己挑】x 1
2.5mm公轉公(選四極),可分出地線(黃)、麥克風(藍)、左聲道(白)、右聲道(紅)
3.5mm公轉公(選四極),可分出地線(黃)、左聲道(白)、右聲道(紅)
【小零件】x 1
3.5mm TRRS端子(也就是四極頭啦),與3.5mm的線材焊接方式,就參照國際標準即可。
【電阻】
一定要!"220ohm(歐姆)",1/2電阻 x 1
只要大於600ohm(歐姆)都可,1/2電阻 x 1
【耗材】
絕緣膠帶*1

※如果怕焊壞,就自己各多買一組吧,順帶一提,公轉公線材的好處就是一端燒壞還可以用另外一端XD~
※我自己是買4.7K的電阻,但這不重要,只要能給足夠的阻值歐姆數都可以!
※通常2.5mm的端子頭尺寸通常都是拿來當Remote相關設備的標配,因此這裡以2.5mm是for快門線的為例;3.5mm的TRRS是for手機端的。
※2.5mm為何如此重要:220 ohm 被導通,Android 會將它視為音量增加(上一首)的功能。


【製作重點】
基本上電學原理與網友們提供的教學差不多,但是因為要for快門線的線材,因此在"微動開關"的部分我就直接辨識成3.5mm那端的左右聲道紅白線(下稱立體聲)。

分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機

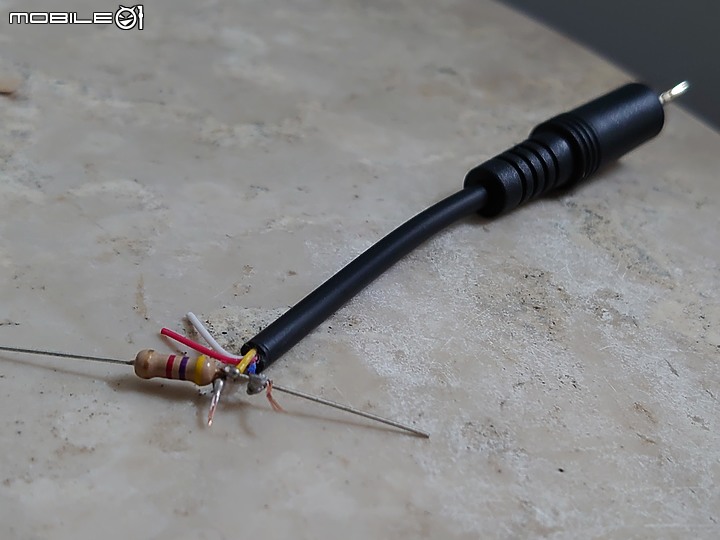

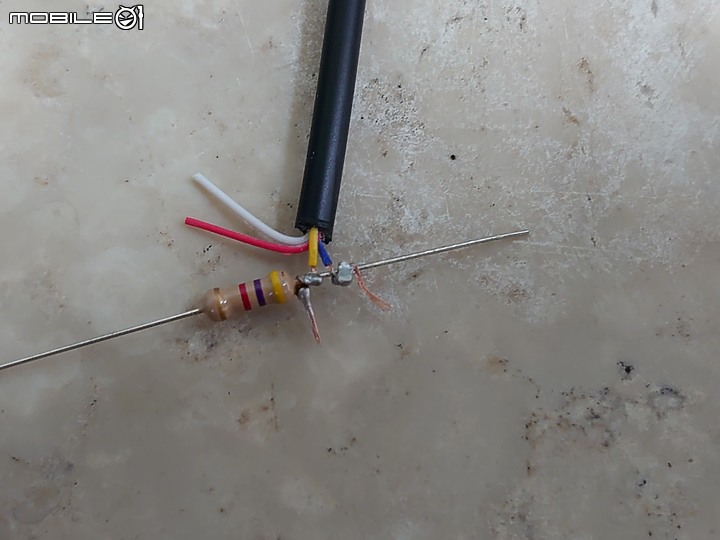

Step1.先將一顆大於600ohm的電阻焊上 TRRS 2.5mm的接地線(黃)和麥克風線(藍)接點間
Step2.再將3.5mm立體聲的其中一條(eg.L)焊在2.5mm的接地線上。
Step3.承上,將3.5mm立體聲的另一條(eg.R)焊上一顆 220 ohm 的電阻,而220ohm電阻的另一端再焊在2.5mm麥克風線(藍)接點上。
Step4.剩下的2.5mm立體聲就不是那麼重要了,直接剪掉。
Step5.但是3.5mm剩下的地線要接在600ohm以上的電阻,要焊在已有焊接的那端,至於...600ohm另一端不會用到就...剪掉吧!這條單眼手機通用的快門線才會成立!

結語:焊接不好會下地獄,焊接與絕緣做好會上天堂,這是給大家的最後忠告了!

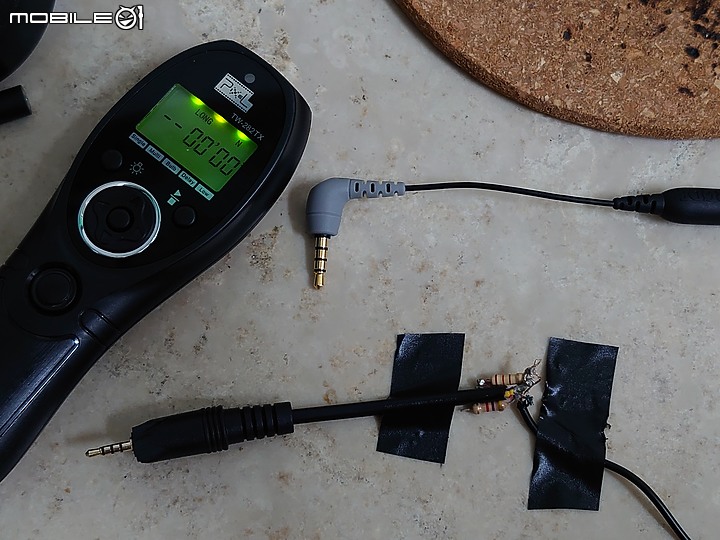

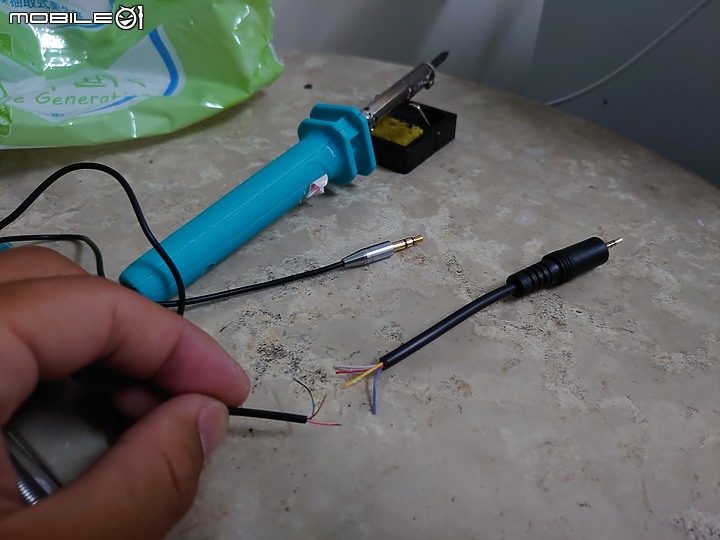

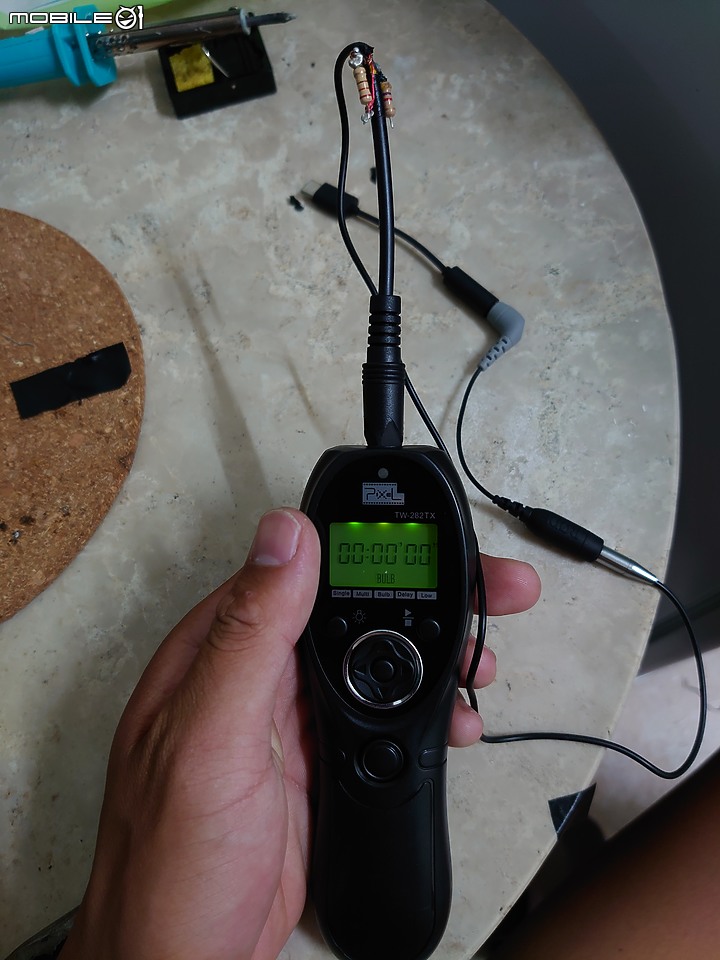

【一些製作過程中的照片集錦】
分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機
分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機
分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機
分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機

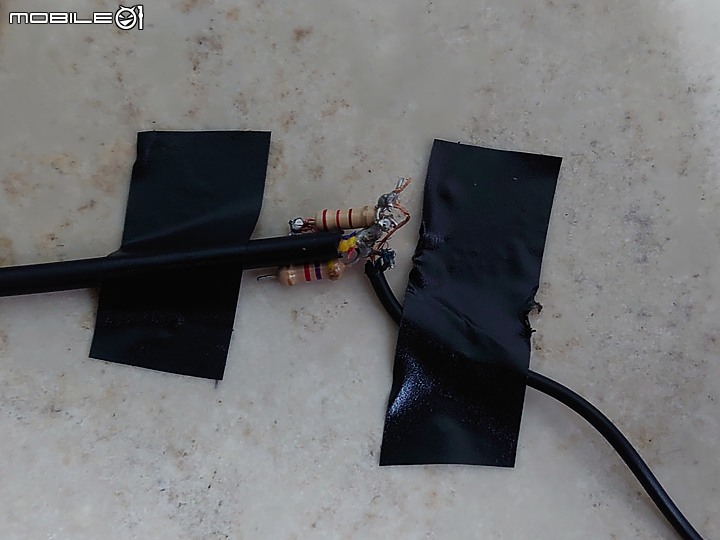

喔對,弄好之後,可以用絕緣膠帶繞起來,兼顧美觀安全與拍攝穩定性!

【參考文獻】
雄: DIY : 自製 Android 耳機快門線
https://gsyan888.blogspot.com/2014/09/diy-headset-shutter.html
自製手機快門線 | JunYou's Blog
https://junyou.tw/shutter/

最後,謝謝大家觀賞
分享我的Xperia 1系列小魔改-星空縮時都包下的超絕快門線,真正的專業攝影機
MLGB沃馬影像:https://www.youtube.com/user/g5ay0055/
