Xperia V 充電座DIY

Xperia V 明明就有很方便的充電接口,但原廠的充電座不只貴,而且不方便。
裝了原廠保護套就放不入充電座中,不用保護套,又怕刮傷手機。(SONY 就不能把充電座做大一點嗎~)
等了徐久,連一向花樣百出的 ''左岸'' 也沒有解決方案,看來只能自己解決了!
參考網上前輩神人DIY的作品,我也來獻醜一個。

Xperia V 充電座DIY

Xperia V 充電座DIY

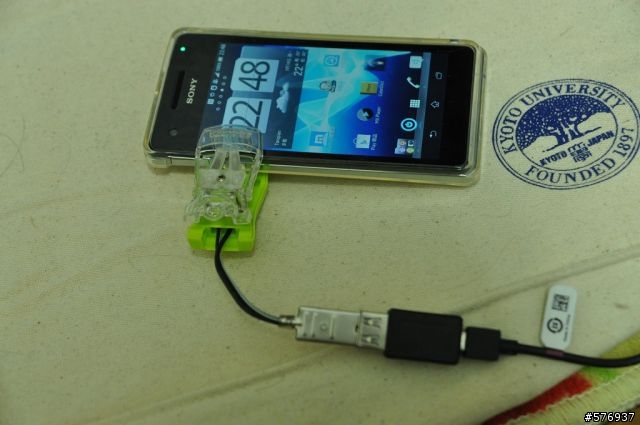

1. 基本上是利用萬用鋰電池充電器改裝,去除原本的整流電路,將兩個電極直接連接電線,再接至USB公頭。
2. 利用轉接頭(USB 母 轉 microUSB 母 )連接原廠旅充。
3. 在原廠保護套相對電極的位置上開洞(我挖得有點醜,就不秀圖了),把充電器夾上(注意!!正極靠近螢幕SONY字樣)就可以充電~

應大家要求,補上過程~

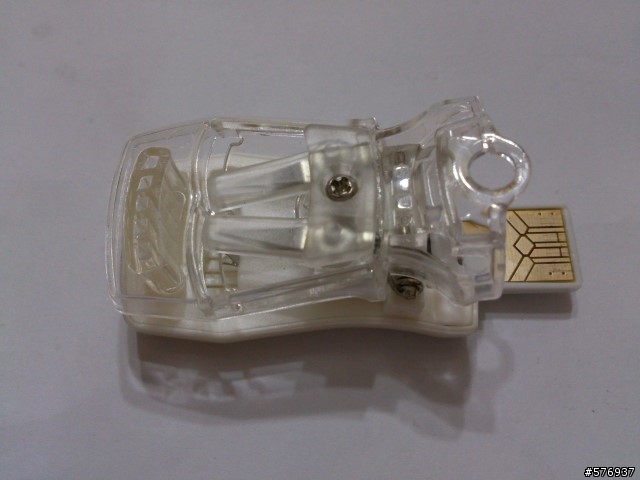

買來的 USB 鋰電充電器拆解前
Xperia V 充電座DIY

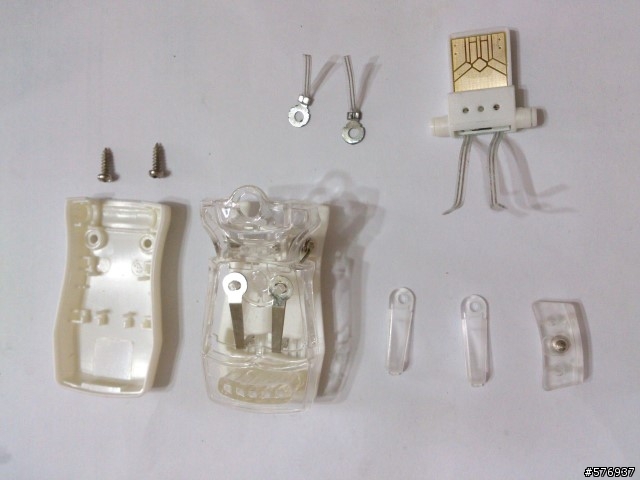

拆吧!原本的USB電極含降壓晶片部分可以丟了!
Xperia V 充電座DIY

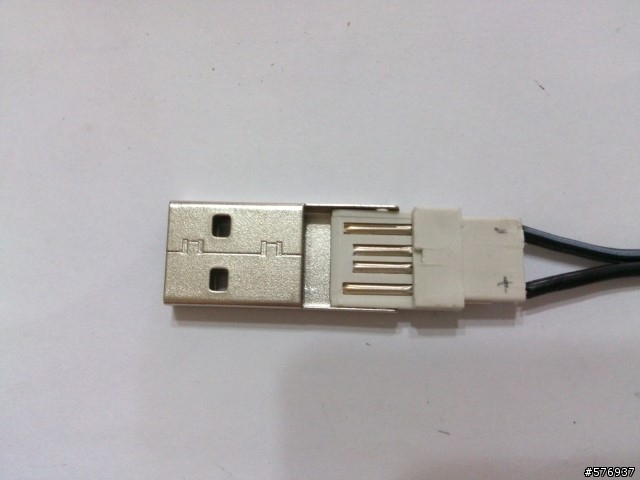

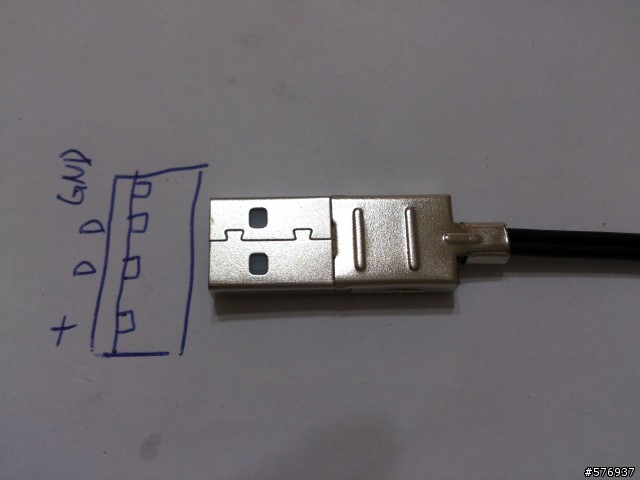

電子材料行買的 USB 公頭,依照電極焊上電線(正面)
Xperia V 充電座DIY

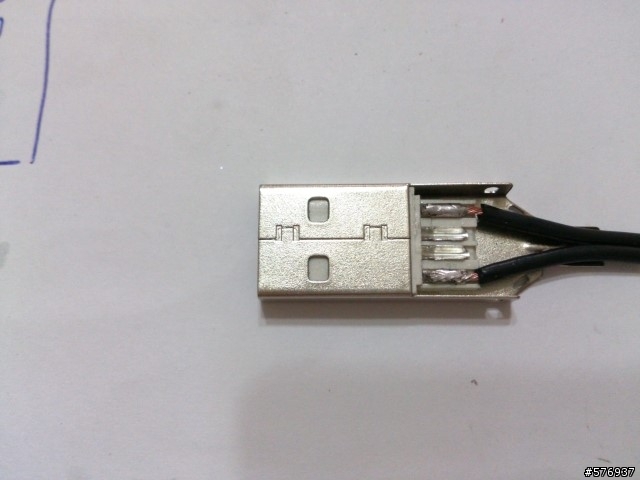

USB 公頭焊上電線後(反面)
Xperia V 充電座DIY

將外部金屬框組裝起來
Xperia V 充電座DIY

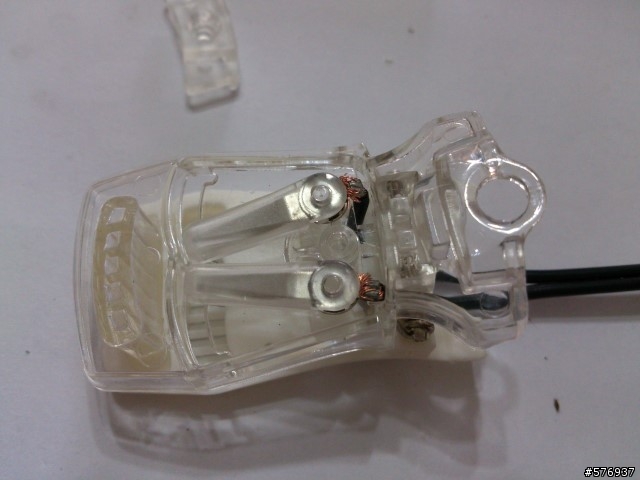

把原本 USB 鋰電充電器上連接電極部分的電線解開,把充電器背板上原本電線通過的地方擴孔。先穿過電線後,再重新裝上剛剛焊接上的電線。
Xperia V 充電座DIY
Xperia V 充電座DIY

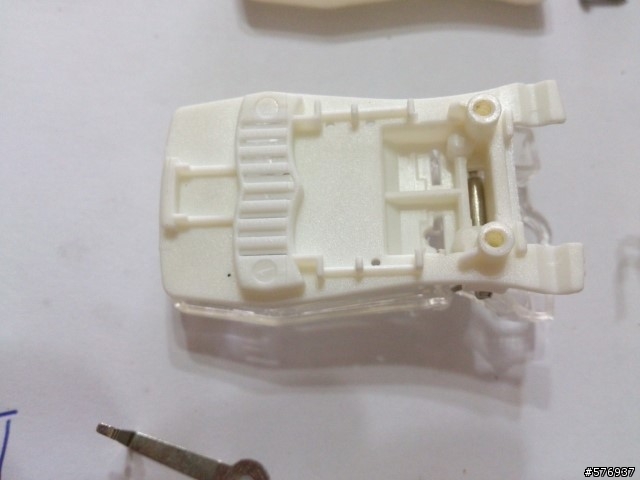

重新組裝充電器
Xperia V 充電座DIY

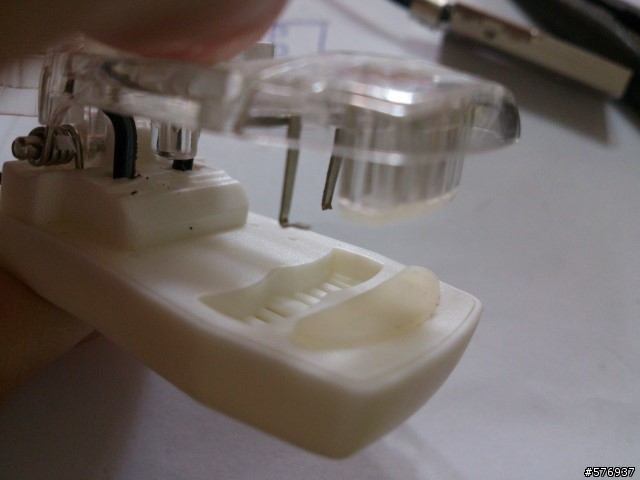

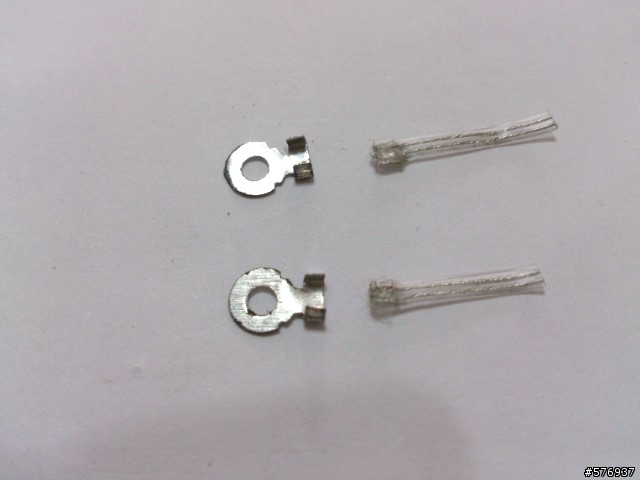

原本充電器的電極太短了,不容易接觸到手機上的電極,把它霸氣的凹斷吧!
Xperia V 充電座DIY

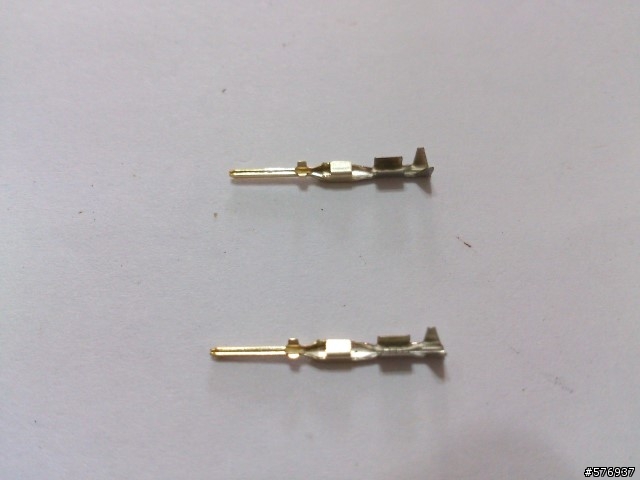

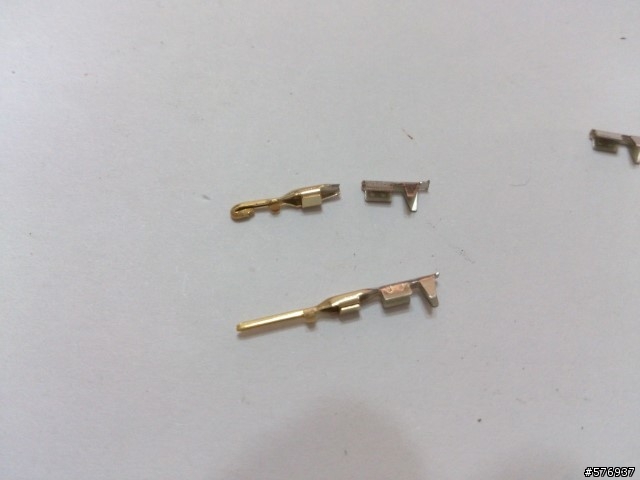

電子材料行買的電極 pin 腳 拿出來
Xperia V 充電座DIY

把頭凹彎,尾巴凹斷並凹彎
Xperia V 充電座DIY

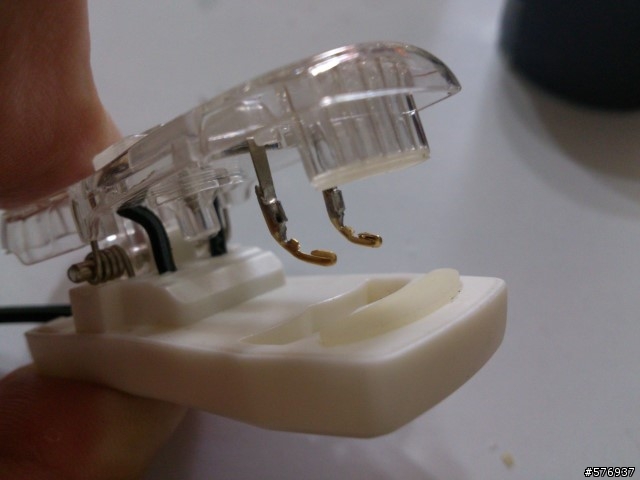

重新焊接到電極上,完成~ (為保安全,接手機前請先用三用電錶量測電壓與電極,再次強調,手機上靠近 SONY 字樣的電極是正極,千萬別接錯了!!!)
Xperia V 充電座DIY
2013-03-18 23:25 發佈
文章關鍵字 Xperia V 充電座DIY
正想這麼做說XD

就被捷足先登了........
以前對岸就有種直接給手機電池充電的萬用充,也應該用得上
我本來也是想買個USB萬用鋰電池充電器直上~
結果不行,我買的這個有降壓迴路,5V輸入卻只能輸出4.75V !!
差了0.25V就是不行,只好改裝了!!

proky wrote:
Xperia V 明...(恕刪)


我之前也有想到這樣做,但是怕萬能充夾力太強傷了螢幕,後來改用彈簧探針和USB線DIY製作.
雖然我做得有點醜,但是一樣能不拆保護套充電就好.

proky wrote:
Xperia V 明...(恕刪)


請教一下大大
用夾具夾會不會傷到螢幕?

另外您是在那買的
能否PM一下
我想要改裝給裝保護殼的Z用

proky wrote:
Xperia V 明...(恕刪)


還真的蠻好奇左岸怎麼還沒出現萬用充電支撐架

就設計來說是蠻簡單的

現有SONY的充電座只是為了專用所以故意符合每支收機的外型來設計

其實都是多餘的

把這些部份拿掉就變成萬用的

我也想這麼做但是還沒找到可以用的夾子
不過已經有另外一個想法

請問接點上面是正,下面是負這樣對嗎?
五毛退散、自由西藏、停止種族滅絕

賈薄酥 wrote:
我也想這麼做但是還沒...(恕刪)


你看一下圖應該就會做了,

一條舊USB線,一塊橡皮擦,塑膠片,兩根探針,雙面膠.


sapow wrote:
你看一下圖應該就會做...(恕刪)


哈~~ 真的是一圖驚醒夢中人

我才在想要怎固定充電
大大這個真的算是好方法

另外 探針 您是在那買的?
