Xperia V 充電座DIY

LinQ5405

LinQ5405
個人積分：0分
文章編號：43135069

0分

21樓

2013-04-16 19:24

sapow wrote:
你看一下圖應該就會做...(恕刪)

想請較一下大大
USB線跟探針的部分是怎麼連接的呢?
謝謝~

koanchen

koanchen
個人積分：0分
文章編號：43203056

0分

22樓

2013-04-19 17:18

LinQ5405 wrote:
想請較一下大大USB...(恕刪)

這個我知道，昨天才去找材料的說，去電子材料行找usb線，找那種一頭是usb一頭兩個洞的電源頭上面會標正負，剛好讓你不用猜哪邊正哪邊負，再買兩根大小適中的伸縮探針插進去就可以了，注意如果要用這種方法一定要先試好針頭大小，否則萬一針太粗你的針就白買了，可能就要用替代方案二找粗細合適的迴紋針或彈簧插進去用，怕短路再買一節熱縮套管保護一下便宜又大碗，說到這裡突然覺得我昨天怎麼那麼傻還買了探針用

LinQ5405

LinQ5405
個人積分：0分
文章編號：43348637

0分

23樓

2013-04-26 11:18

koanchen wrote:
這個我知道，昨天才去...(恕刪)

謝謝大大: )
不過能否再請教一下，"那種一頭是usb一頭兩個洞的電源頭"是長什麼樣子?有圖片可以看一下嗎?或者名稱?
去電子材料行逛了一圈好像都沒看到@@，要問店家也不知從何問起XD
謝謝

koanchen

koanchen
個人積分：0分
文章編號：43515138

0分

24樓

2013-05-04 9:39

LinQ5405 wrote:
想請較一下大大USB...(恕刪)

長這樣，附上袋子跟品名

barkley小廖
個人積分：62分
文章編號：43792064

62分

25樓

2013-05-16 20:50

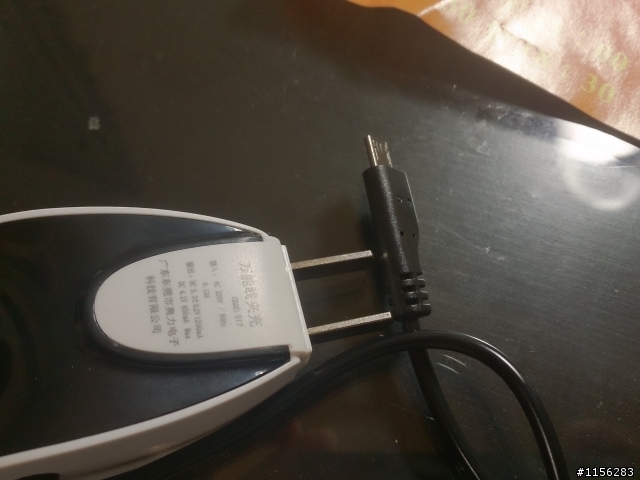

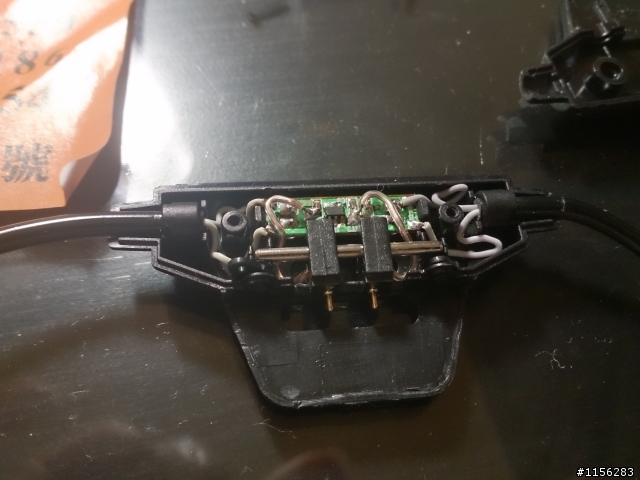

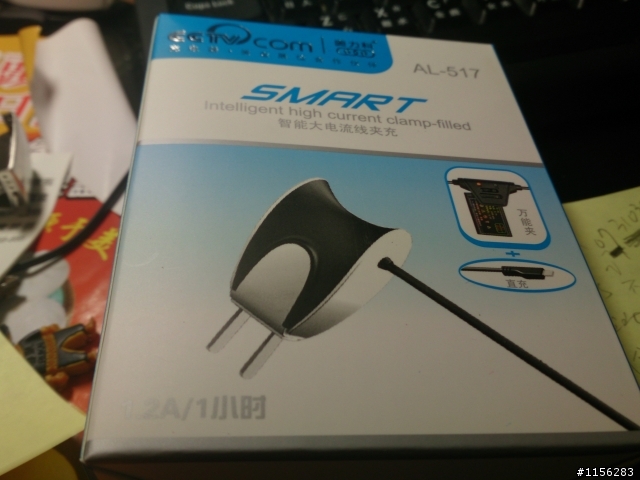

大大這是我買來的
但用在Z充不進去
你有辦法改媽

proky wrote:
Xperia V 明...(恕刪)

line:barkley7634

ltpoch

ltpoch
個人積分：0分
文章編號：45475854

0分

26樓

2013-08-09 16:37

看了大家的DIY真是讓我心癢也手癢，
本來只是要做一個簡易的充電夾，

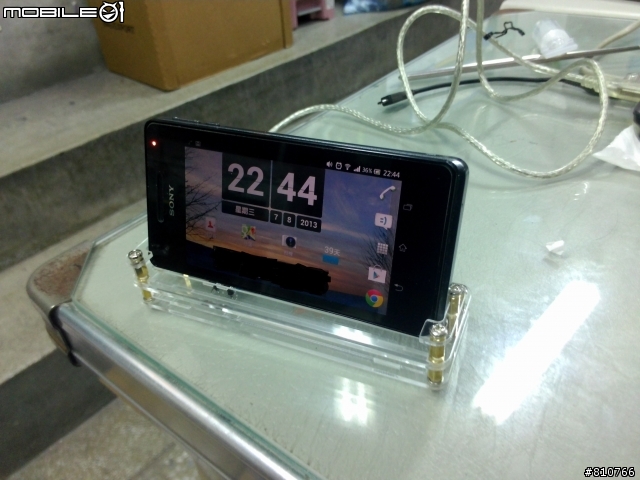

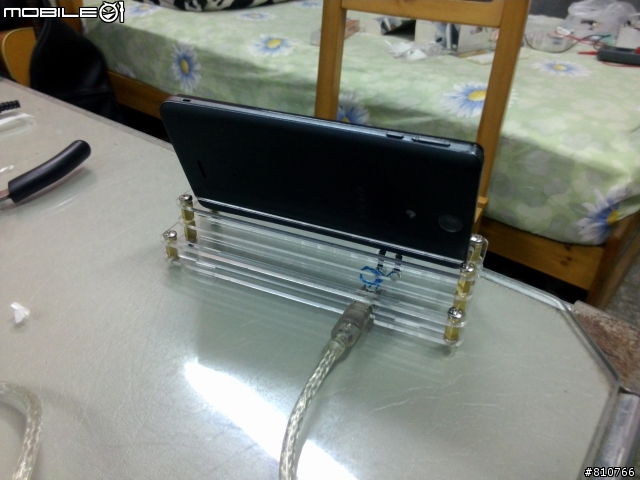

剛好一樣用Xperia V 的朋友生日，就土炮了一個座充出來

技術力太可悲了，所以把micro USB孔改成USB mini 5pin (一直把micro USB焊壞)

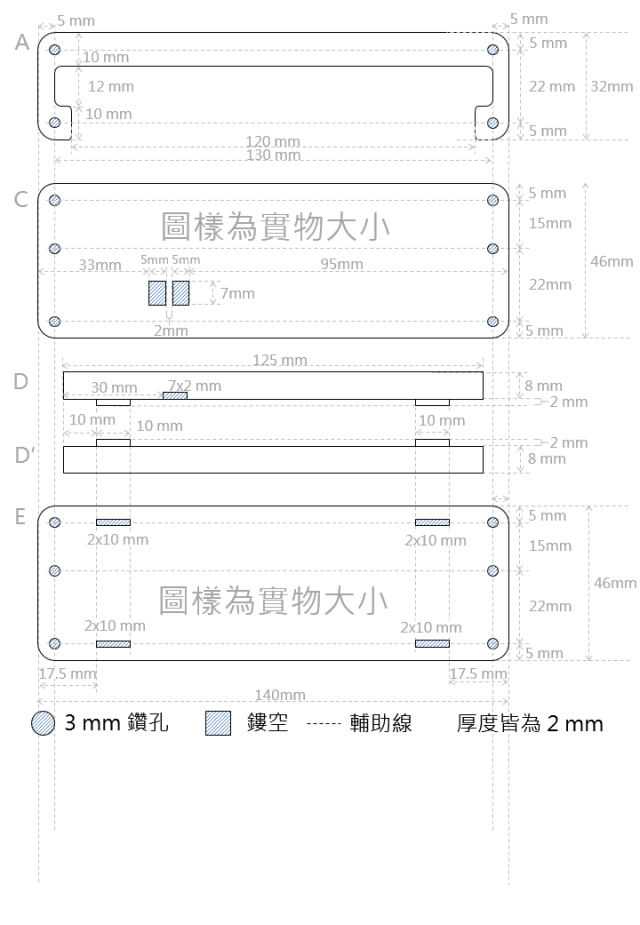

Layout ver.1在此，有興趣做一發的朋友請便吧~

用A4紙印出來就是原始尺寸了，我第一個prototype是厚紙板 XD

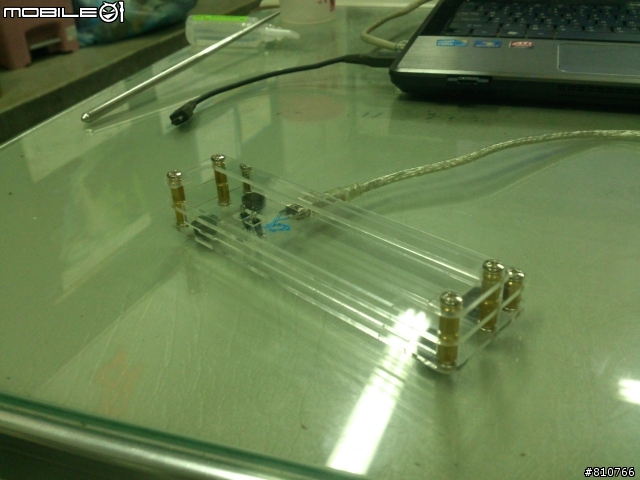

中間用電料行可以賣到的3mm內徑銅柱+螺絲就可以架起來了

需要代做也是可以，不過要看我忙不忙 XD

孫呀

孫呀
個人積分：0分
文章編號：45513215

0分

27樓

2013-08-12 1:35

樓上大大真的可以代作嗎嗚嗚Q~Q
很需要一個但是又笨手笨腳哭

nec0729

nec0729
個人積分：6分
文章編號：45517793

6分

28樓

2013-08-12 10:56

barkley小廖 wrote:
大大這是我買來的但用...(恕刪)

應該是充電電流不夠,
直接接接點充電即可.
