在此之前用的還是NOKIA半智慧型手機，搭配著MCOOL299呢...
會再拿出這支手機起因於我爸的手機有點故障
說著手機很慢不好用，所以我才想說拿我的Z先給老爸頂著用
但說突然想到Z，早在1年前當初就是備用機的某次充電下
充著充著就掛了，而此時我姊也拿了她的備用機給老爸了
手裡拿著塵封在防潮箱已久的Z，又讓我想起許多回憶
那就把他修好吧! 突然腦袋出現這個想法
那開始準備復活他，首先得做的是知道Z到底是哪兒出問題
雖不是電子相關科系出身，但也拿過幾次電烙鐵修修小家電
猜想，不是電池就是主機板問題 XDDDDDD
而電池在我換成XZP之前有換過Z的電池
而到Z掛了，新換的電池也才換一年，電池也應該不那麼容易壞
所以這時從單找電池換成找能開機並電池正常的2手零件機
這樣在有電池的情況下也有主機板零件以便不時之需
而在我找拆機資料及實際使用上，防水機溫度好像都是個問題
為了防水做氣密熱量被悶在機構內部導致升溫甚至處理器降頻
這問題既然都要拆手機了那就一併解決吧!
1.拆機
2.打樣
3.製作金屬背板
4.硬體故障排除
5.慢工出細活
6.上散熱膏
7.GPS&WIFI 收訊測試
8.散熱驗證
9.成品
10.結語
這是陪我打拼生活的老Z
準備工具:

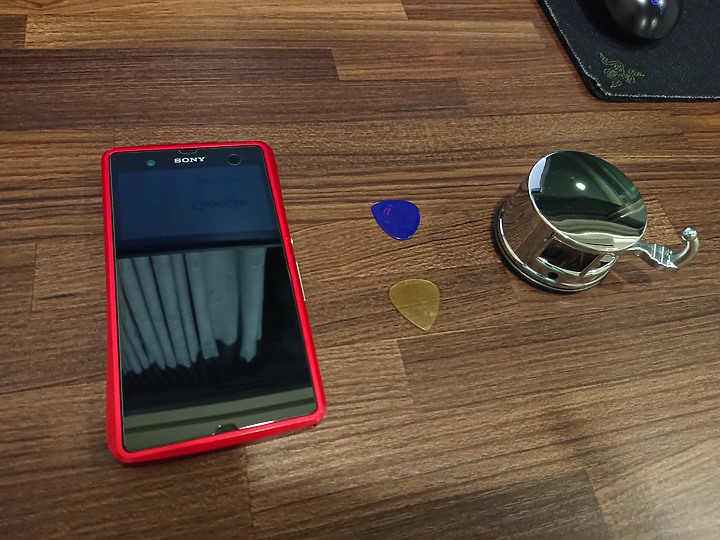

1.吸盤，因為沒吸盤所以換個方式拿特力屋廚房架的吸盤來用
2.吉他彈片
3.因為沒有熱風槍所以用吹風機
先用吹風機烘到

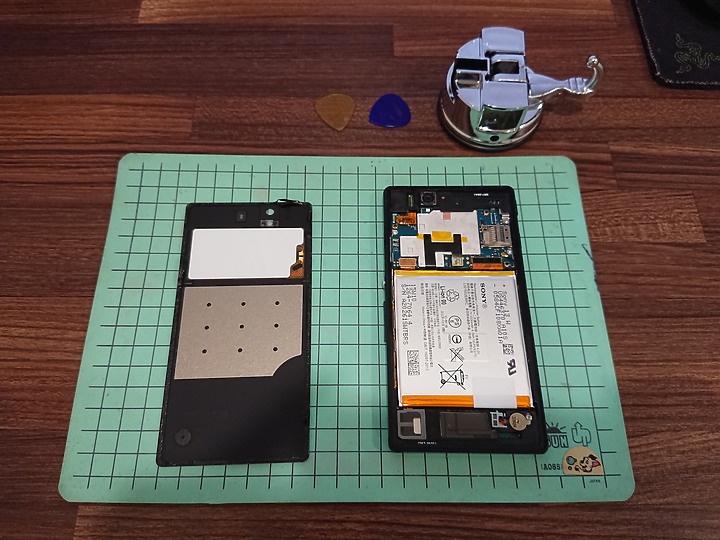

拆解完成! 拆的時候緊張得要屎，但拆完發覺其實也沒很難
還好我有學吉他! 完全PICK功勞!

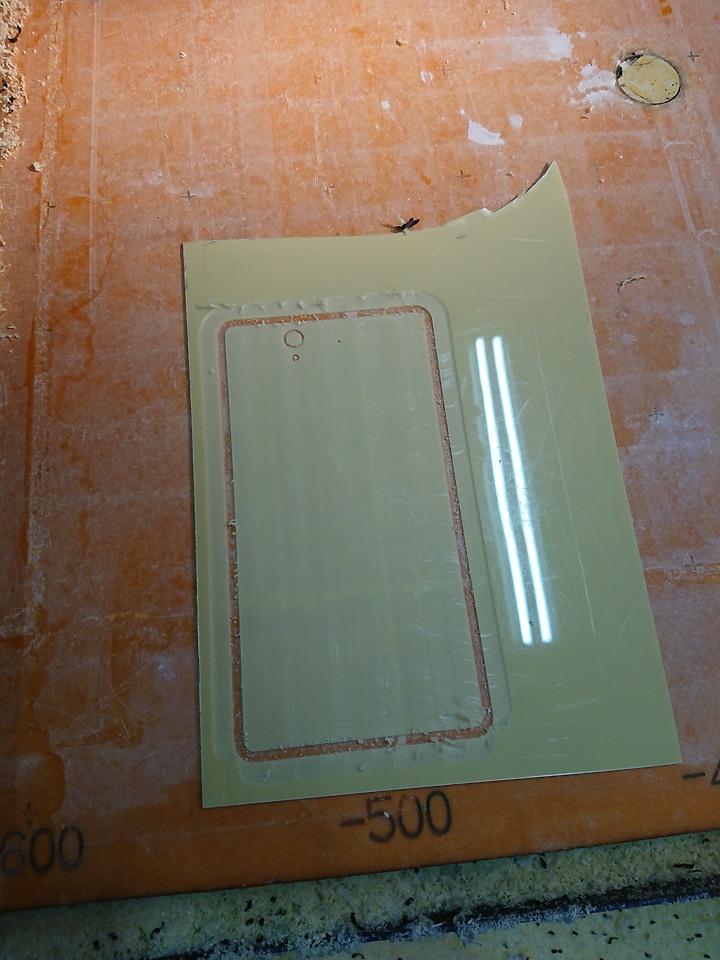

拆完後，在尋找2手零件機的同時先製作金屬背板

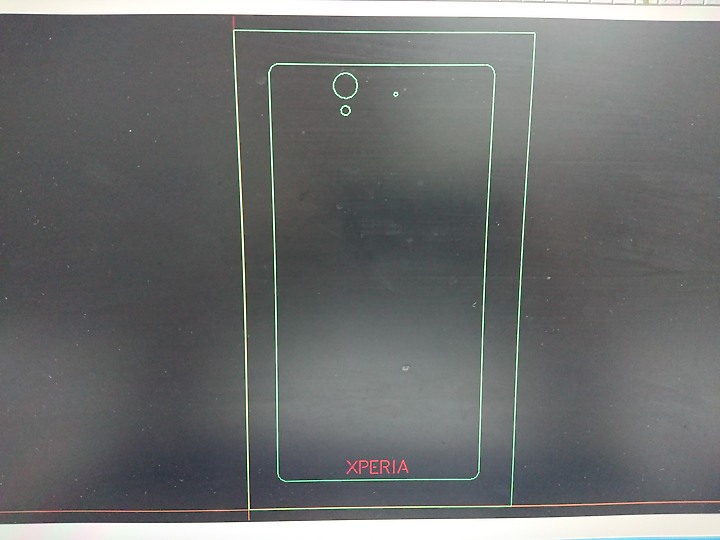

先用游標卡尺測量原廠背板相關尺寸，並繪製加工圖

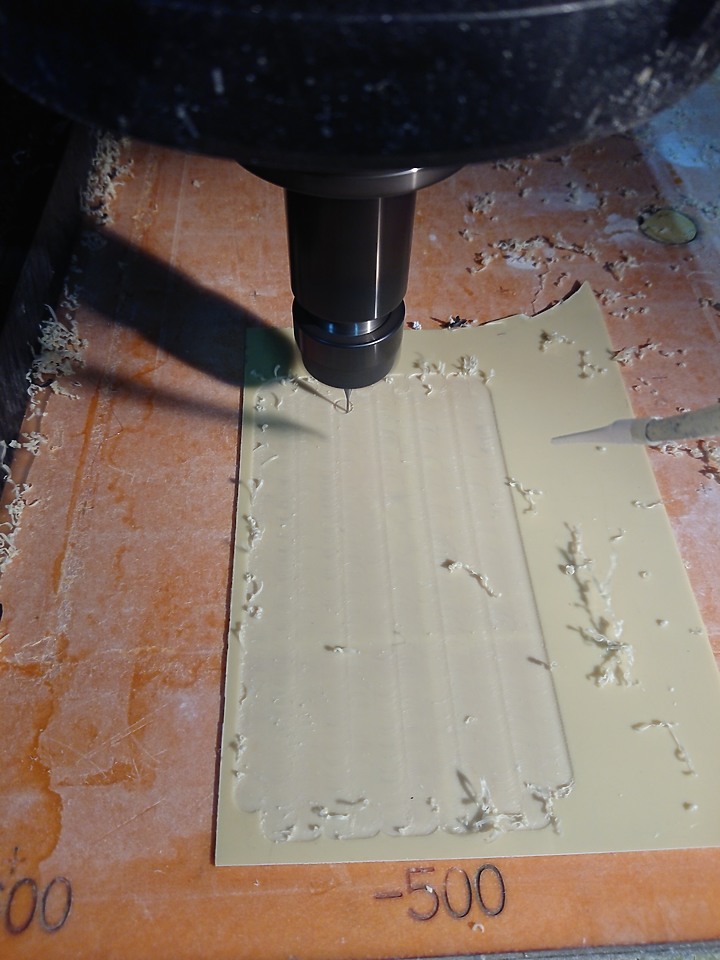

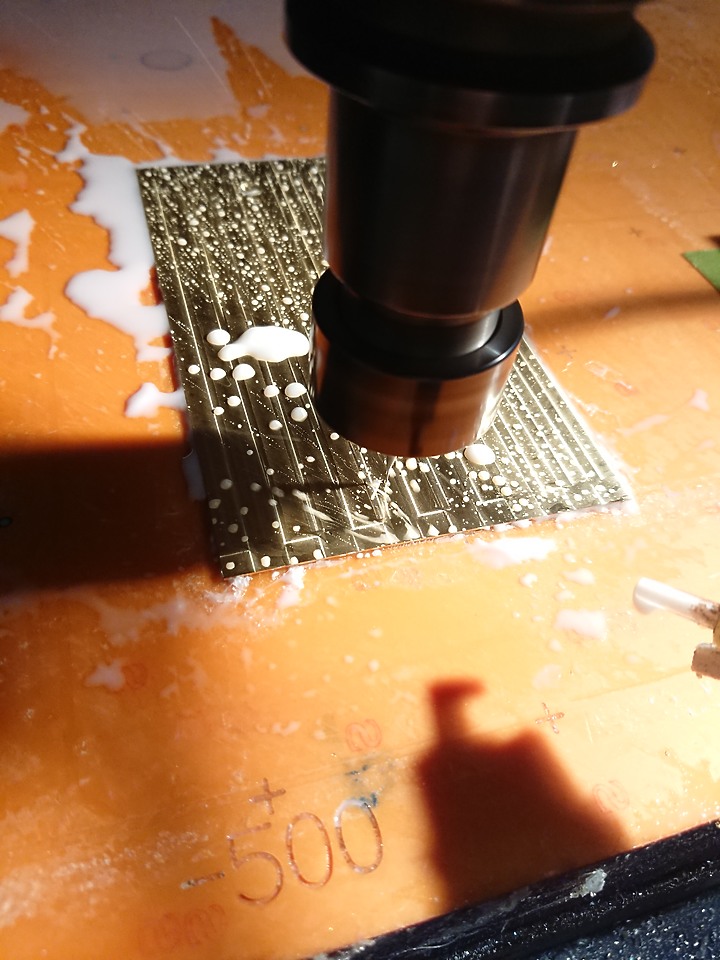

- 加工
- 成品

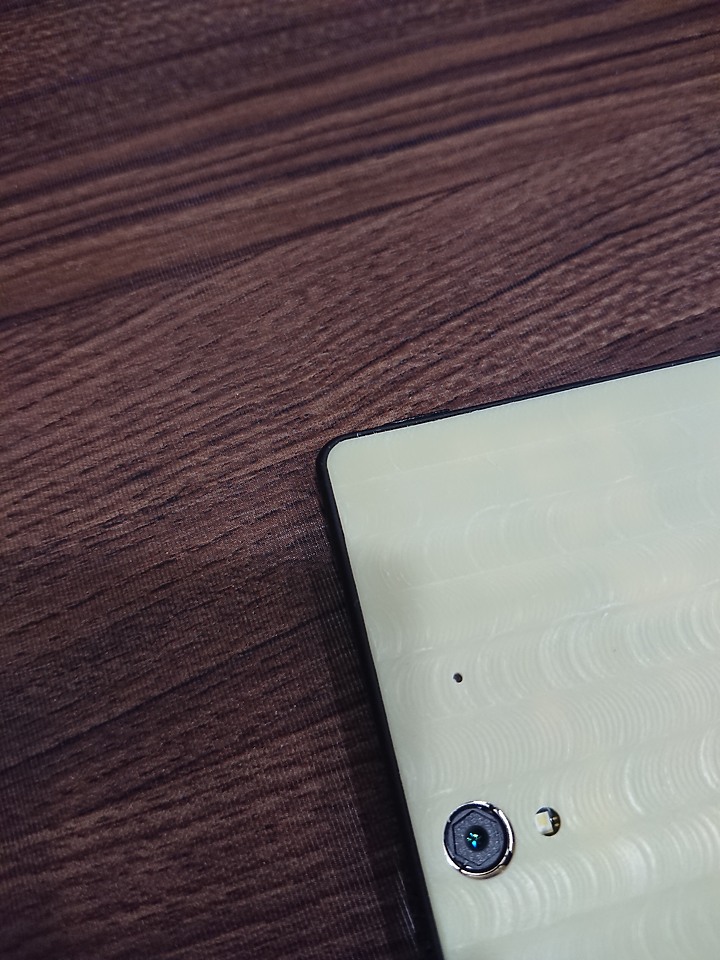

拆下原廠背板的鏡頭蓋及閃光燈罩進行試合，並與手機本體試合，確認尺寸及間隙是否需要修改

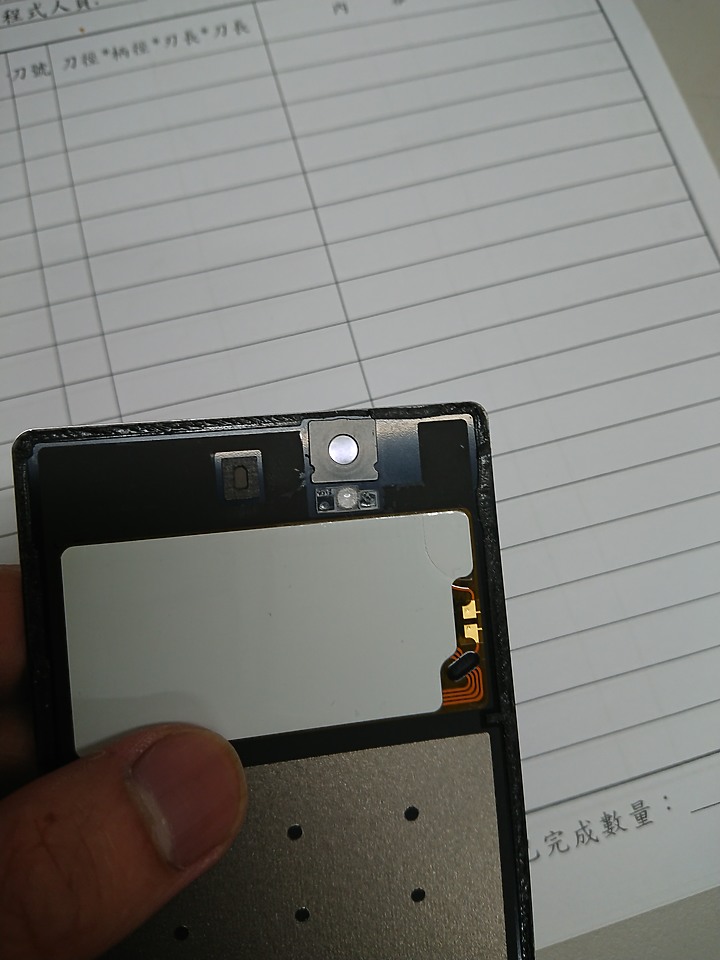

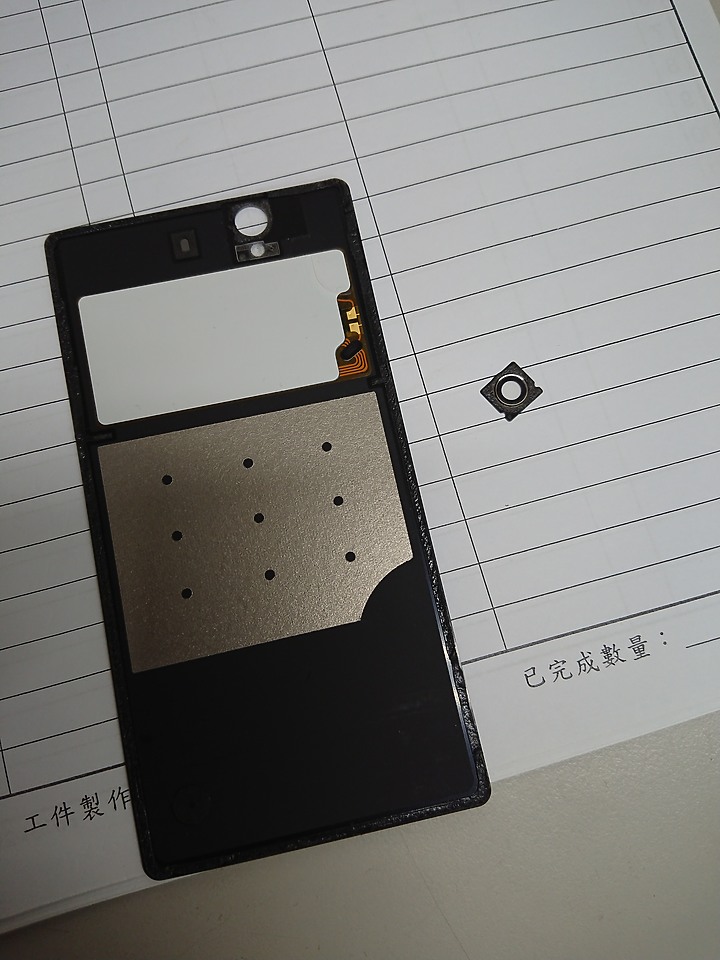

- 原廠背板
- 拆除鏡頭蓋
- 試合

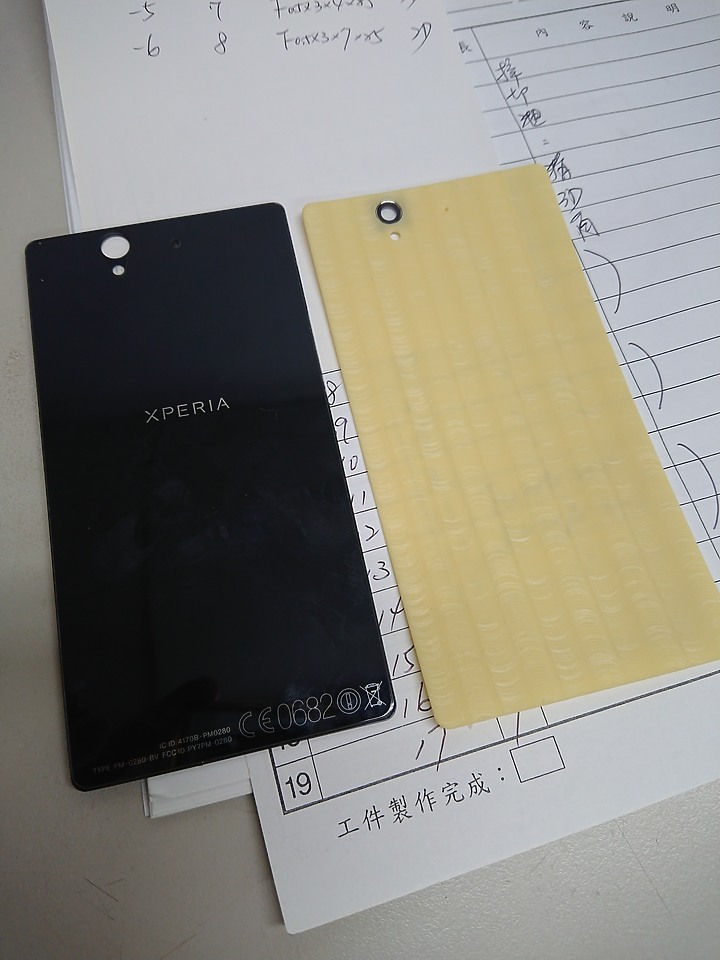

- 對照原廠背板
- 與手機試合
看來孔位是都還蠻準的，間隙公差也還不錯
- 鏡頭孔準確度
- 與手機間隙

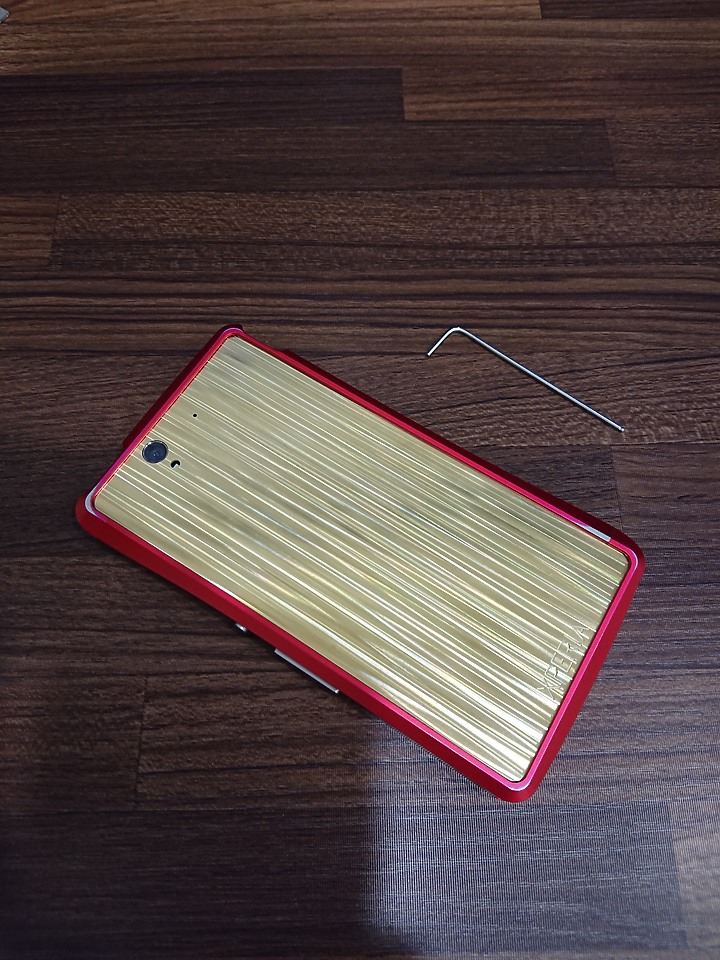

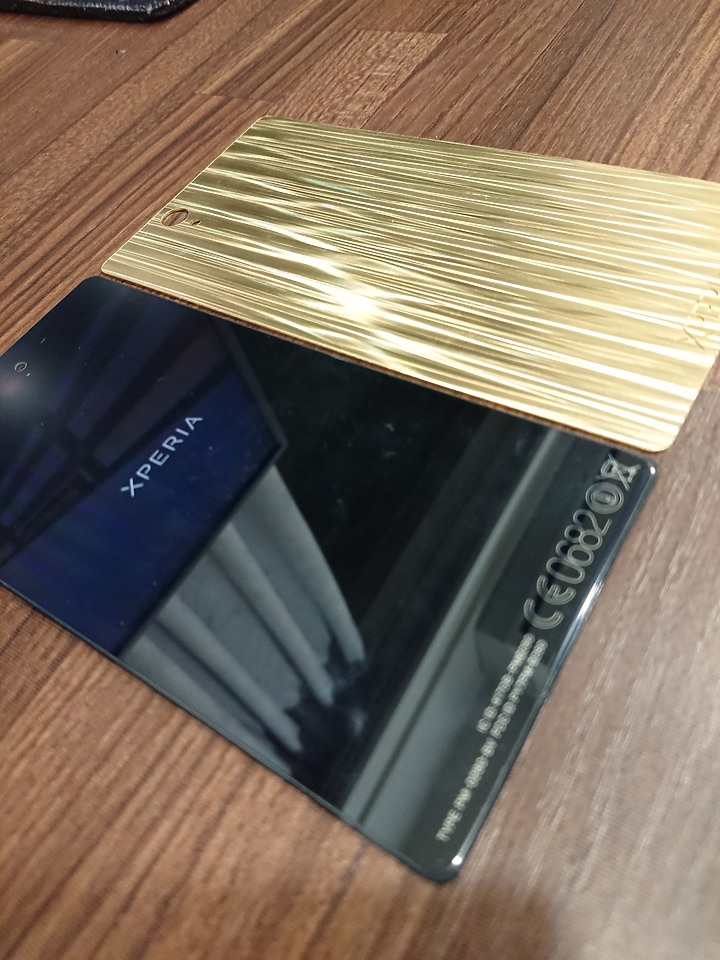

那既然要散熱那當然要金屬材質了
原本我是想用鋁，但是我手上這支是XZP鏡面銀，又不想兩隻手機都一樣

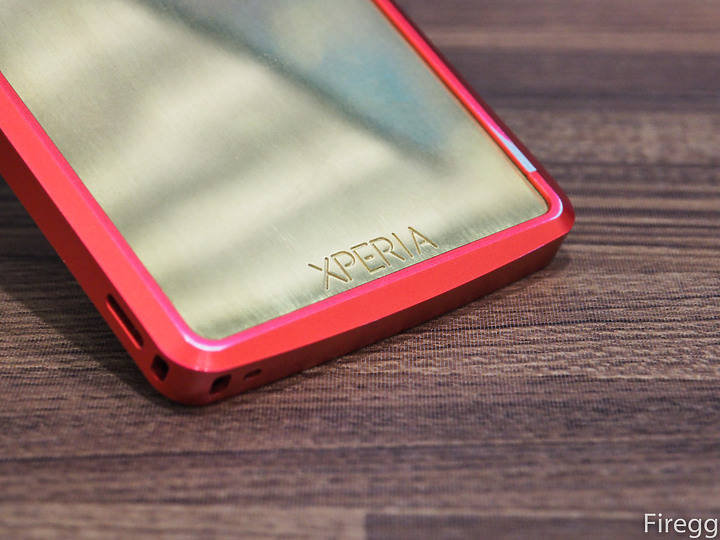

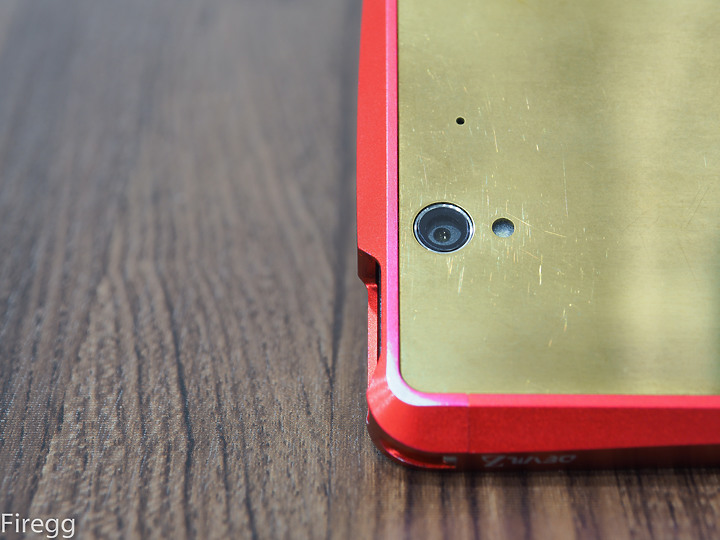

那就用銅吧! 雖然我不喜歡土豪金的感覺，但配紅色鋁殼 ，應該會蠻有鋼鐵人的感覺

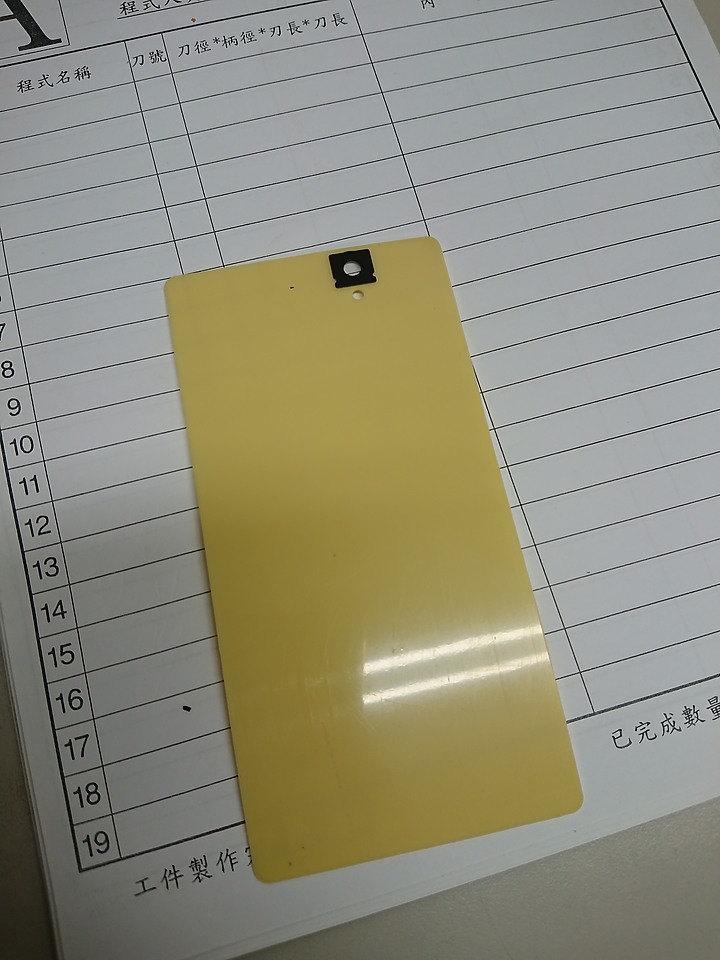

既然打樣可以，那就要來加工金屬背板了
先加工到比原廠背板厚度再多厚一點點(為何厚一點點後續會說明)

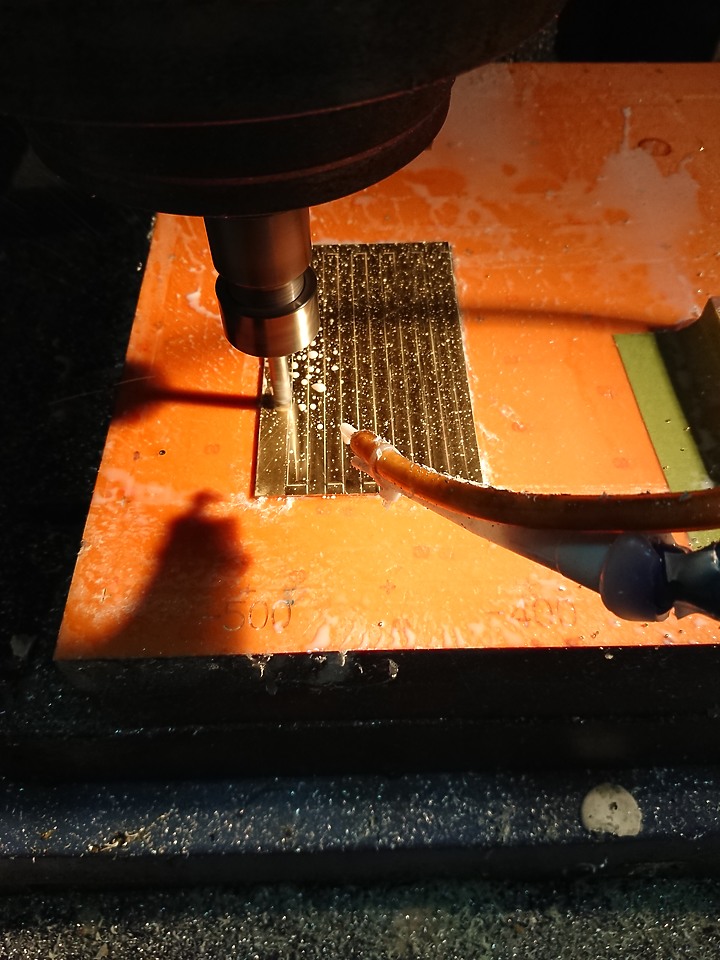

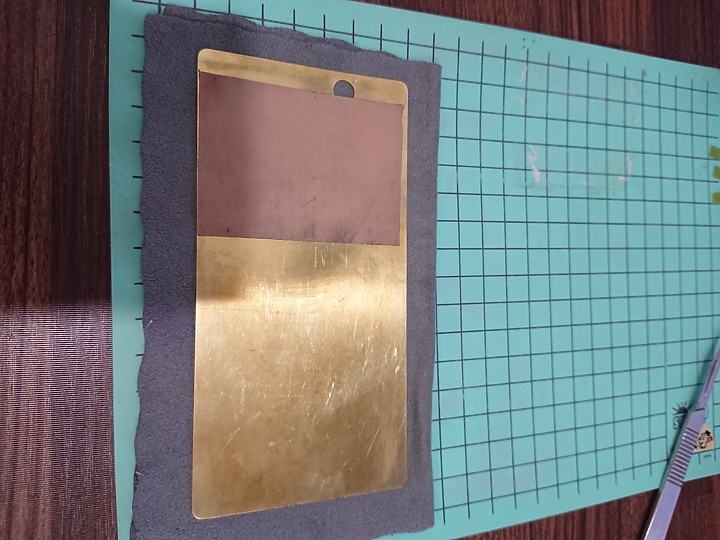

再來加工......甚麼? 你們說看不出來? 再看仔細點!

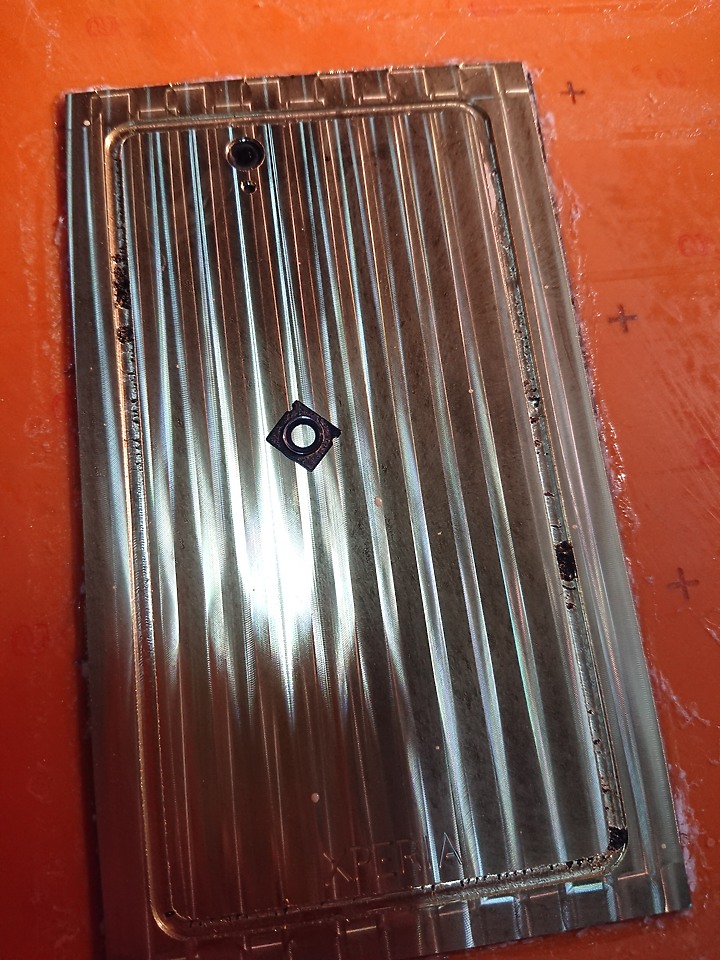

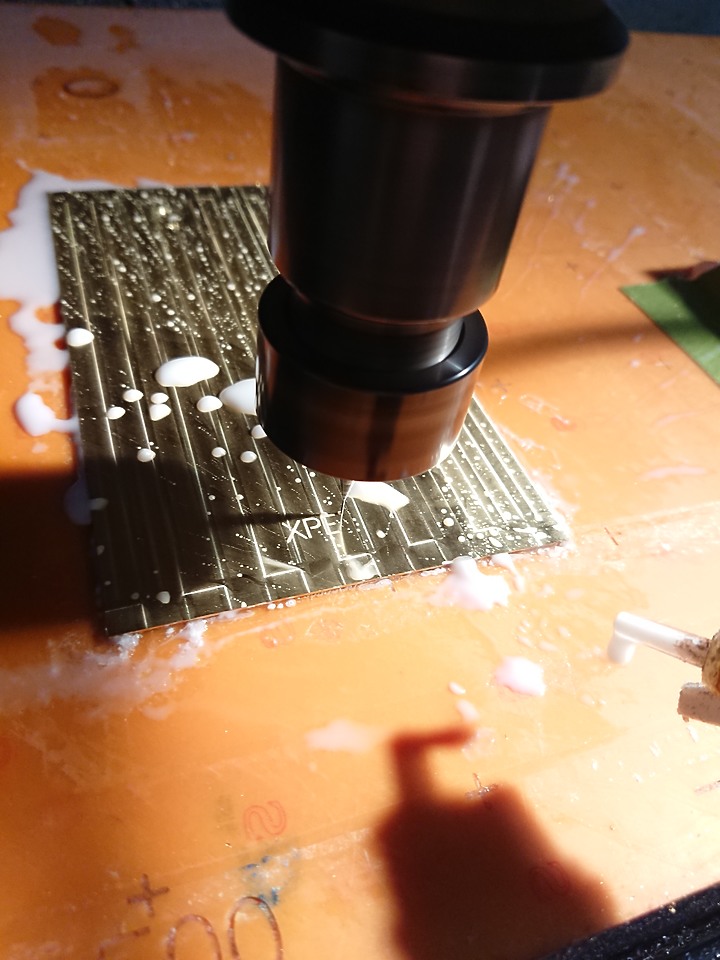

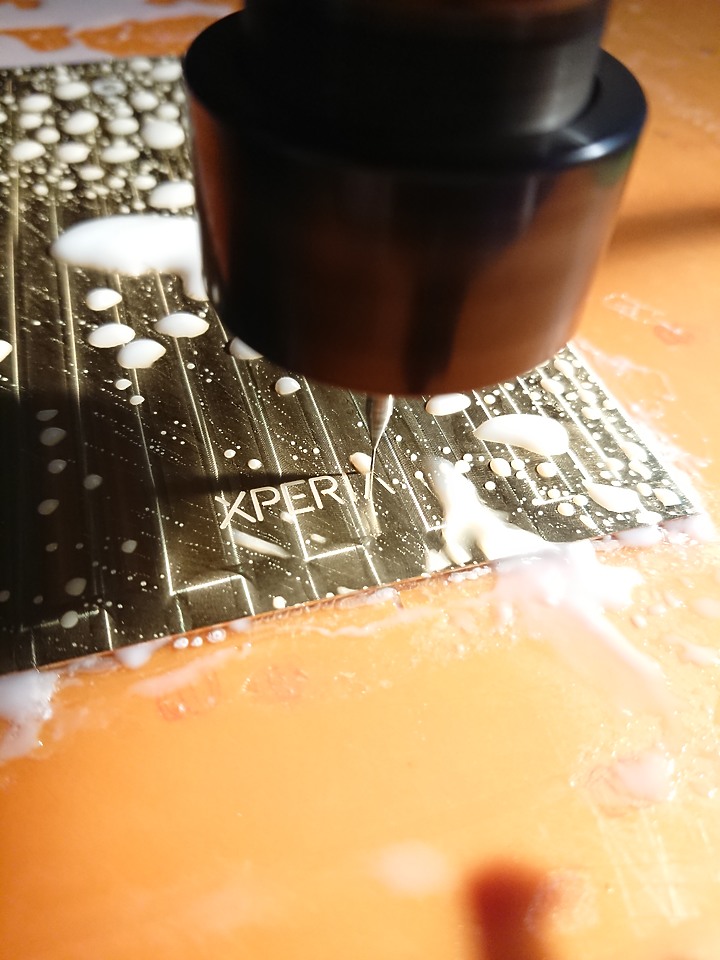

XPE...

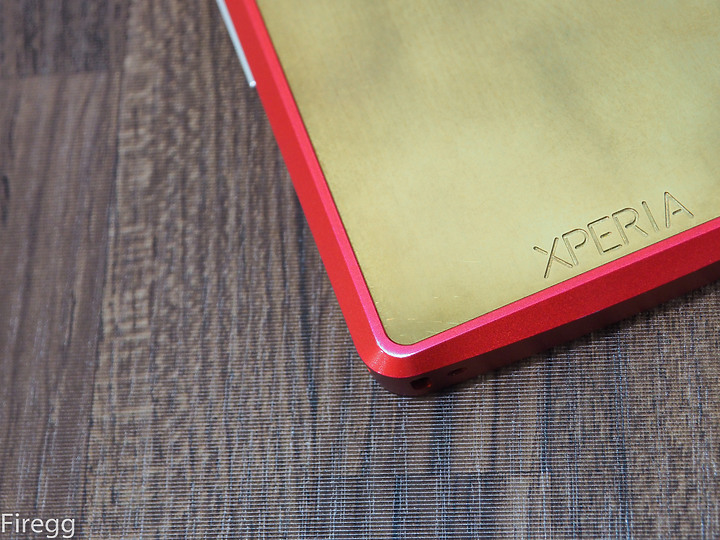

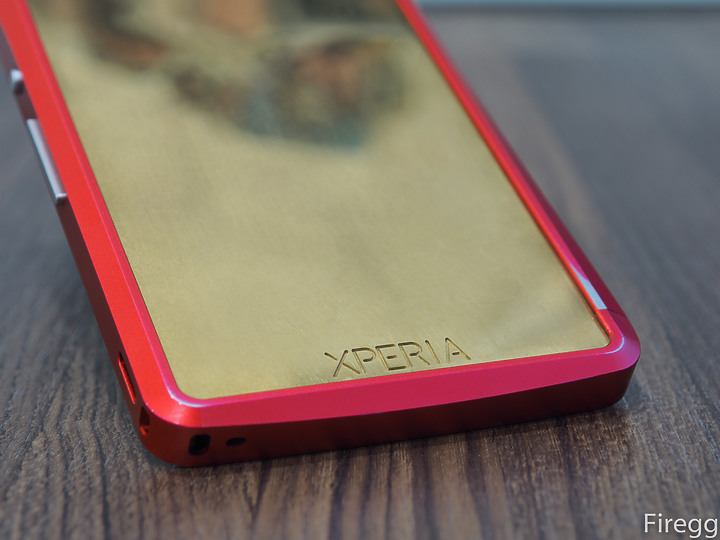

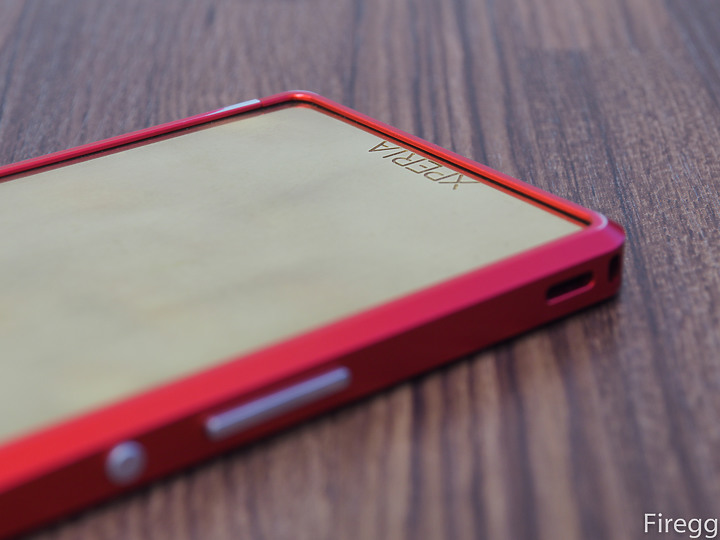

沒錯! 就是XPERIA !
加工完成，依舊要做試合動作
跟原廠背板比對一下

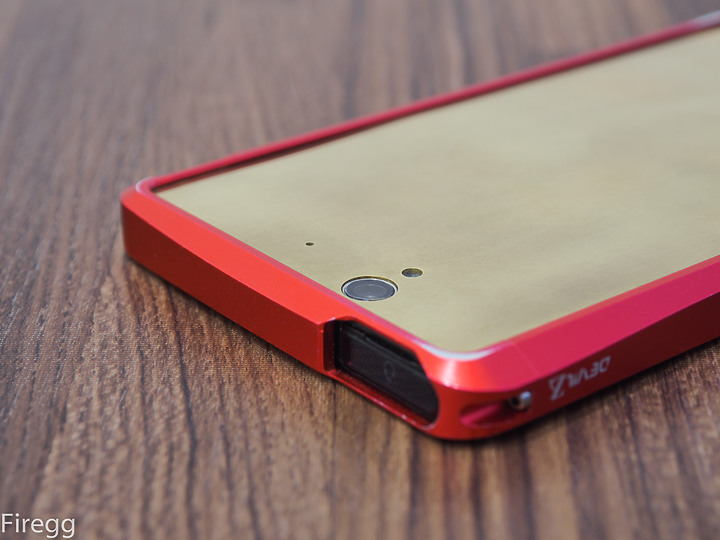

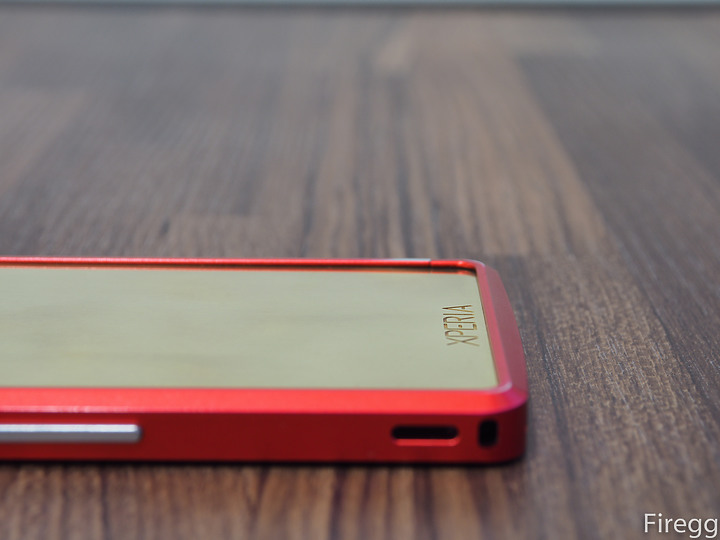

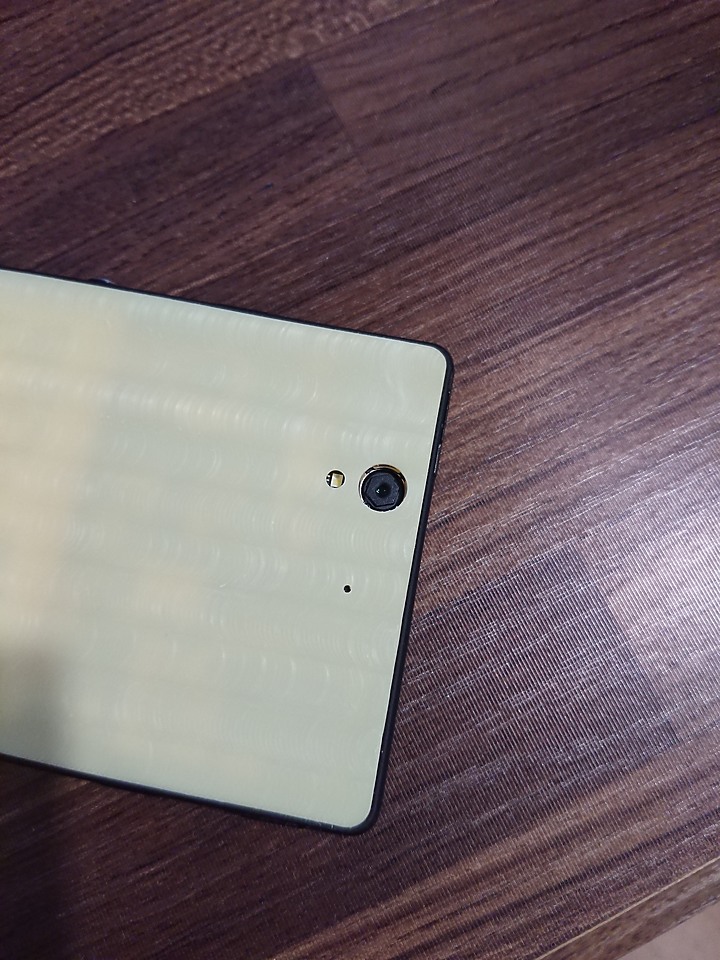

進行整機假組，並裝上保護殼，其實當時是有想要刻鋼鐵人在上面的
但我還是比較喜歡簡潔的感覺，一方面回歸產品原有的設計語言是我想做的，便作罷

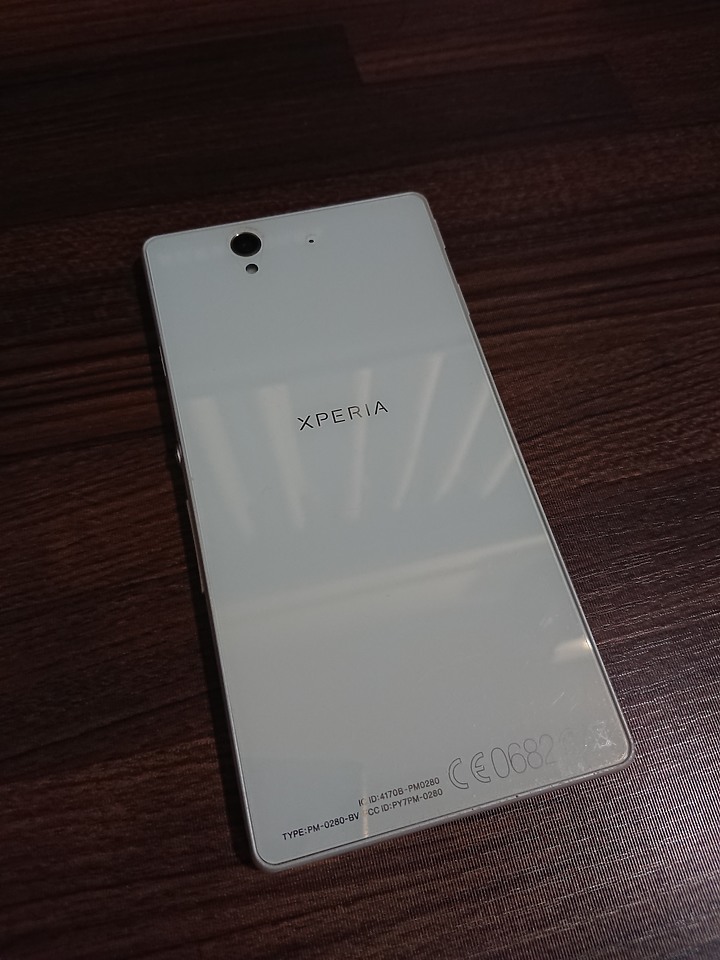

零件機這時候也到了，以下簡稱白Z
拆除買來的2手零件機後，首先就是要先把電池移到老Z機子內部
把正常的電池裝上去之後，緊張的按下開機鈕...
太好了! 完全不能開機...看來我的電烙鐵猜想沒錯
主機板有問題，但為了確定是不是老Z開機鍵問題
又把老Z的主板移進白Z內部，按了開機鍵....
真的是老Z主板問題XD 真是有點懊惱呢...
但唯一的小確幸就是老Z原本的電池是正常的
那看來也只能把白Z主板移植進老Z了

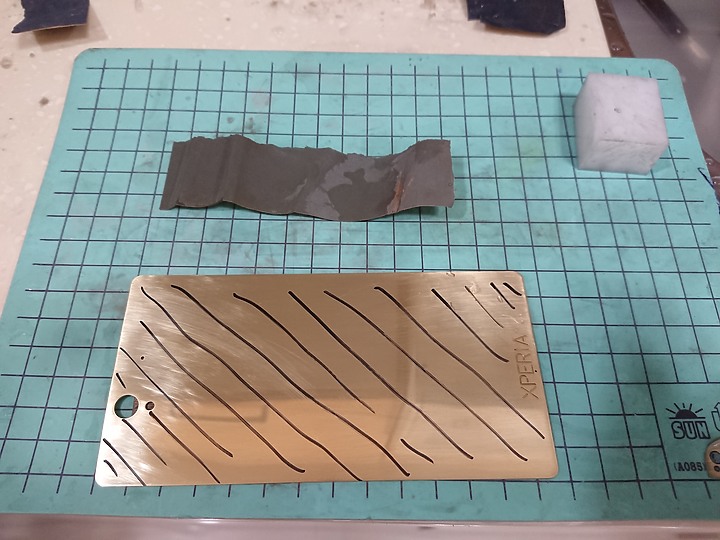

主板電池移進去確定能開機後，順便用加工銅背板的剩餘廢料裁切散熱墊
因為主機板的抗干擾遮罩離放置背板的高度還是有落差的，所以必須墊高碰觸到背板
這樣才有導熱效果，就像電腦CPU散熱器接觸不到CPU，貓頭鷹再會飛也沒用
那裁切完散熱墊，就要移動到廚房處理銅背板了

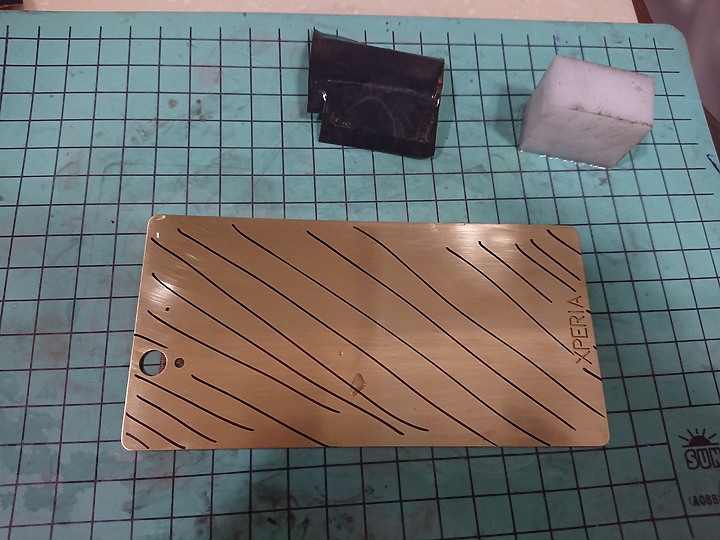

散熱墊就用800番水砂紙磨過就好，當然我想拋光的愈細導熱性愈好
但散熱墊太小實在不好打磨，第二原廠沒這樣導熱都在用了
打磨個不會邊緣銳利即可，接著就是背板了，好打磨拋光的話當然不能偷懶

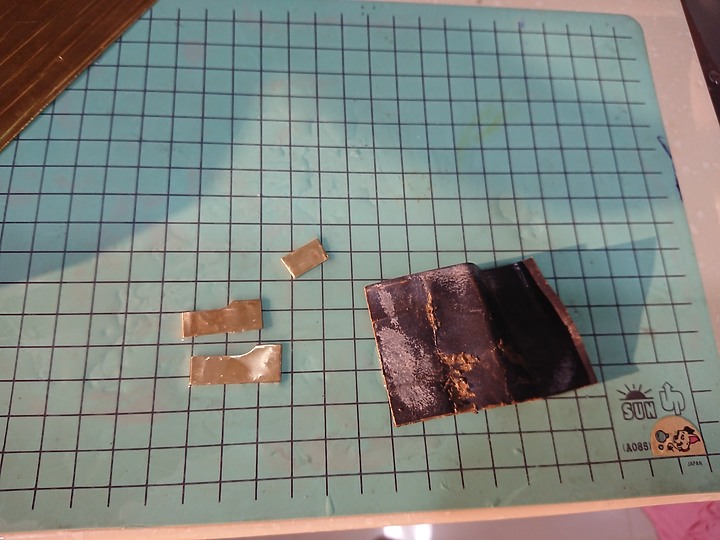

- 散熱墊
- 準備動作

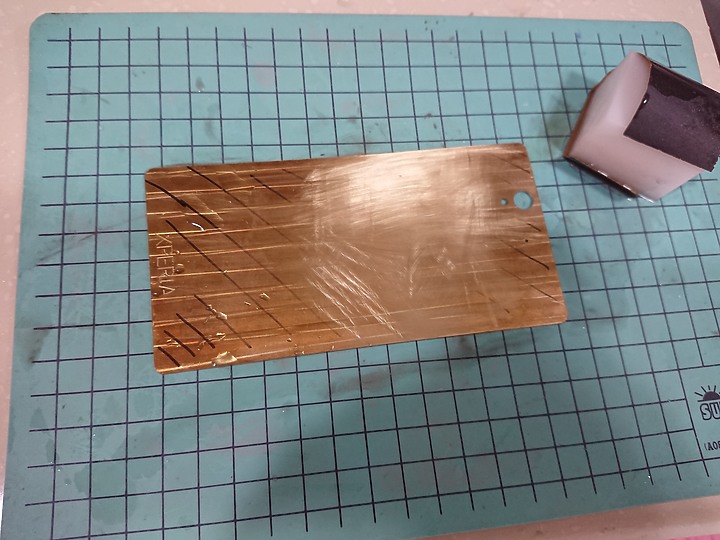

- #800的砂紙研磨
- #1200的砂紙研磨
- #1500的砂紙研磨
- #2000的砂紙研磨
- #3000的砂紙研磨

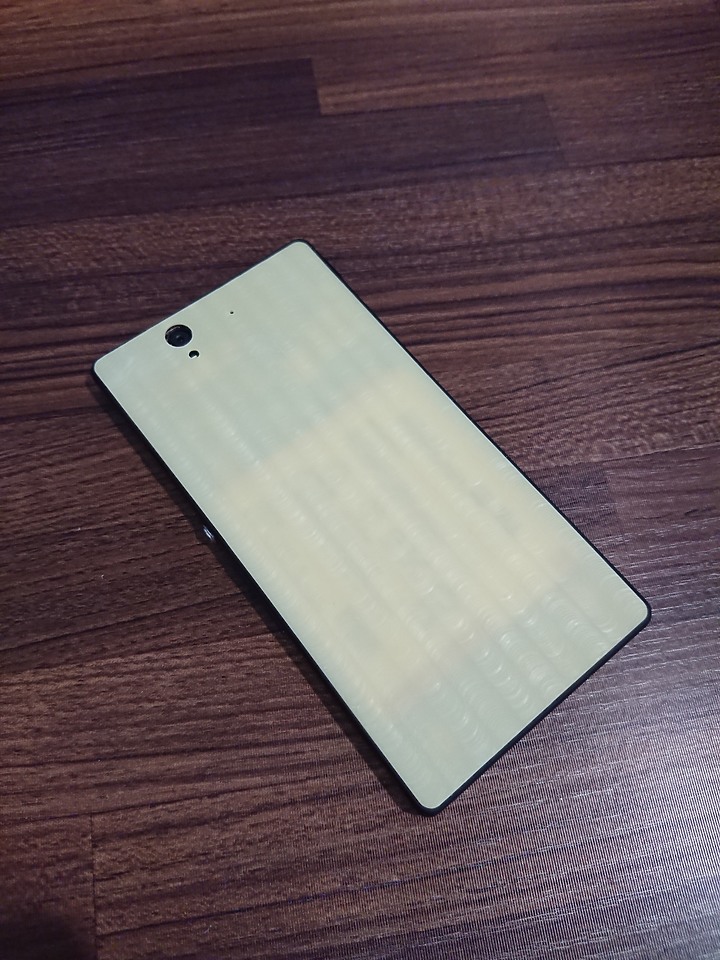

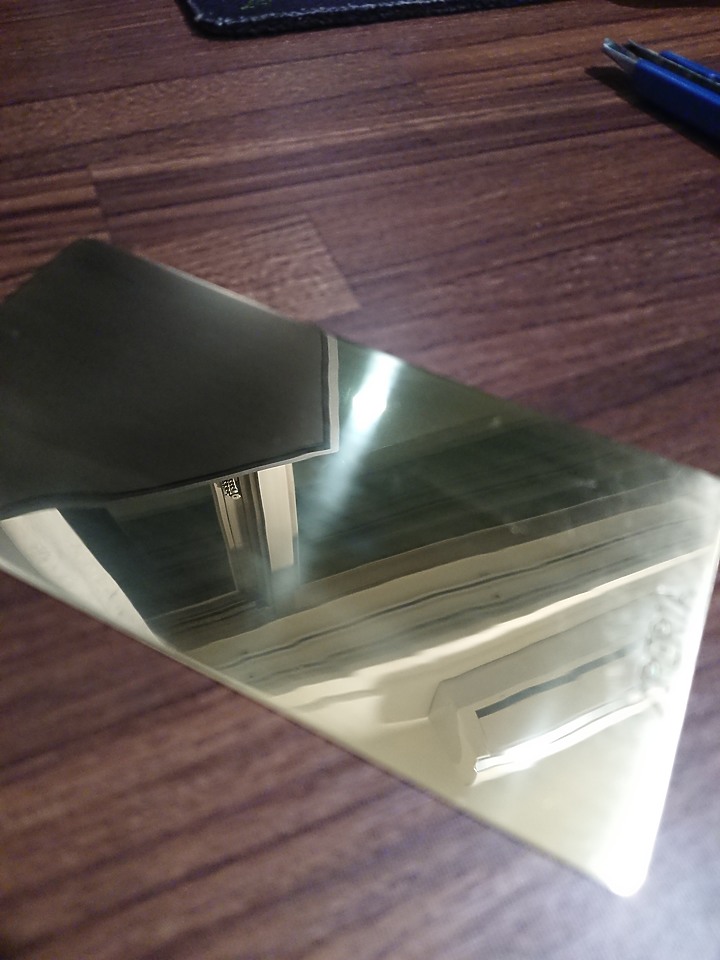

- 上銅油

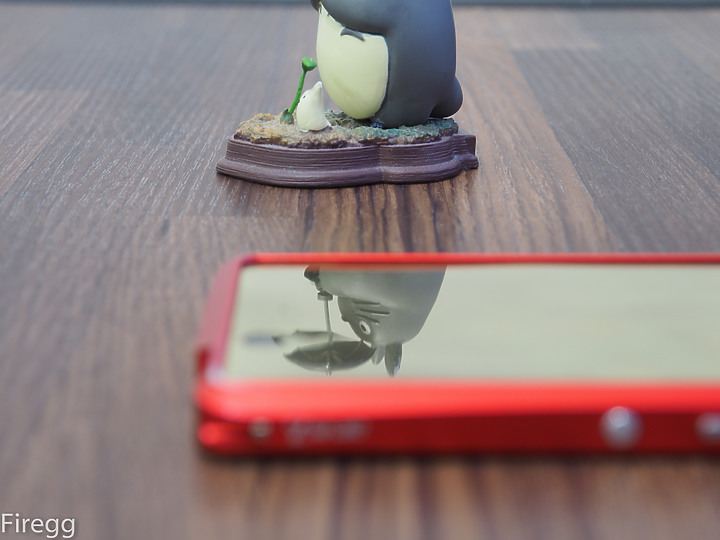

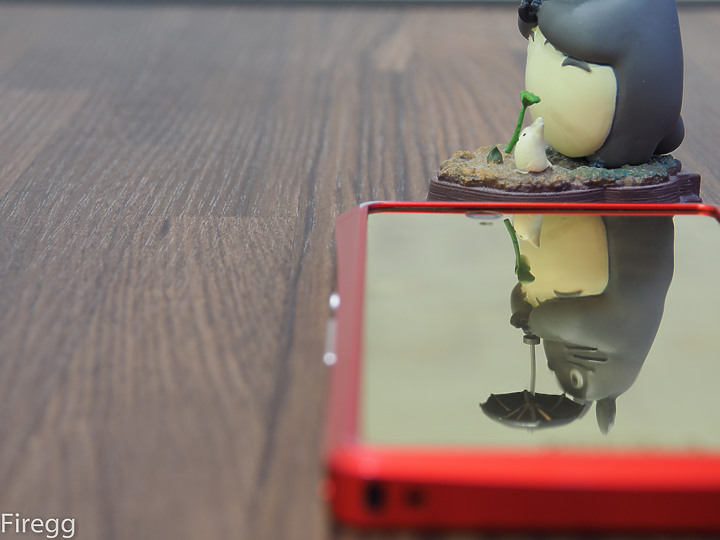

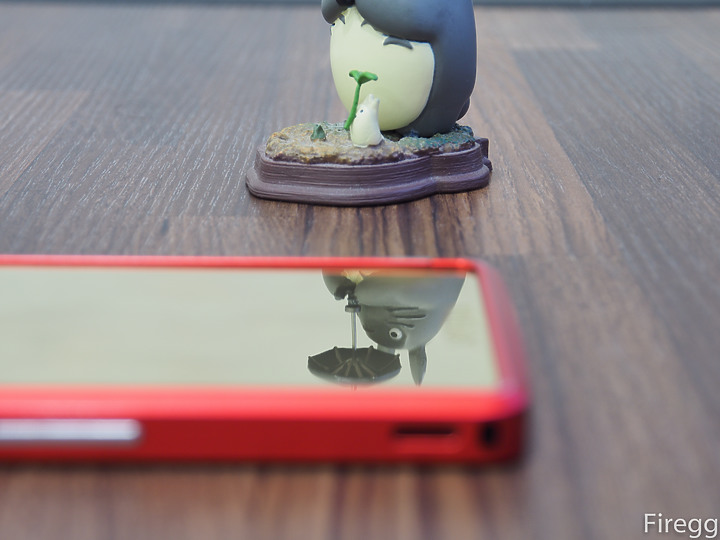

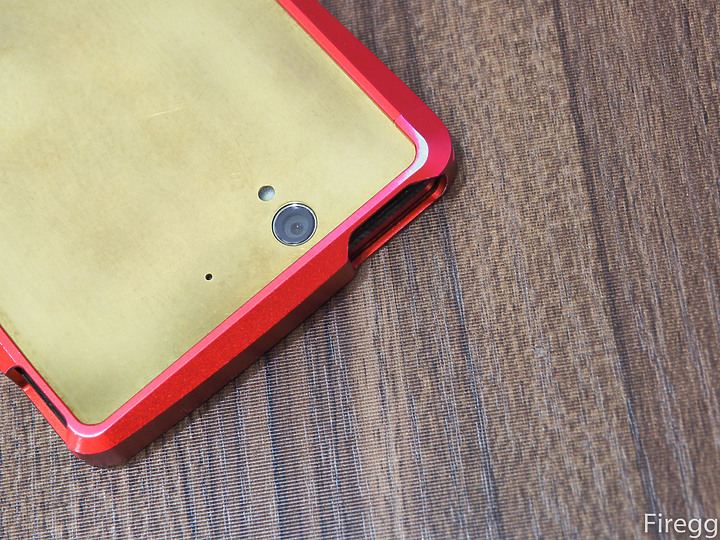

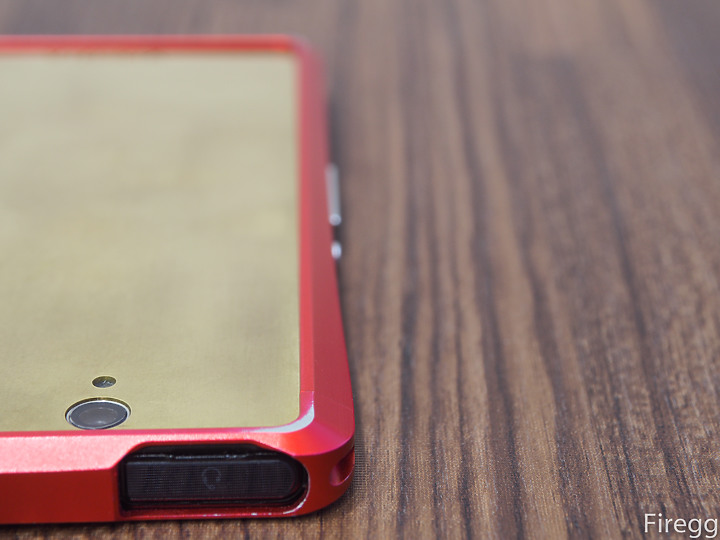

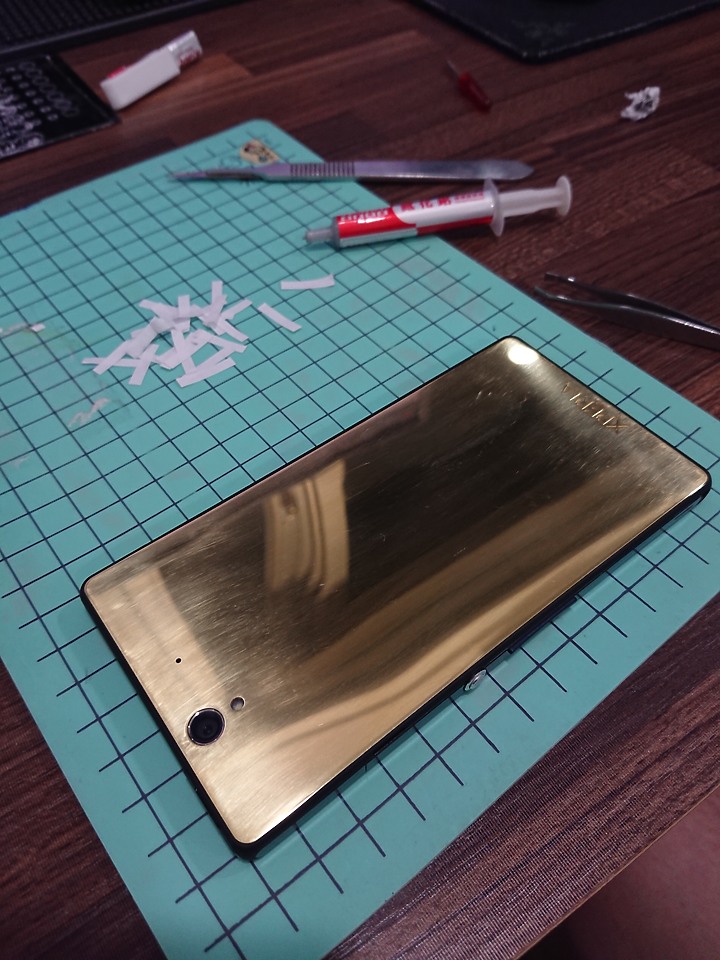

- 成品

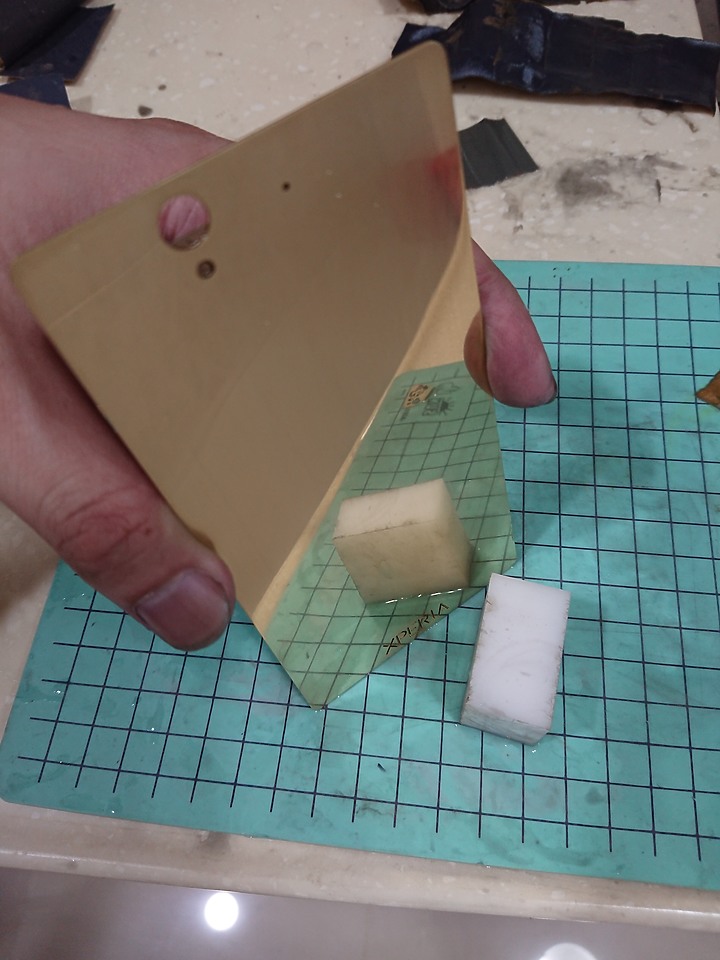

經測量原廠背板厚度70條也就是0.7mm，如果加工以原廠厚度再加上拋光後
背板厚度恐會變得太薄，下次要更換電池或是有任何問題要拆背板時背板可能會翹曲

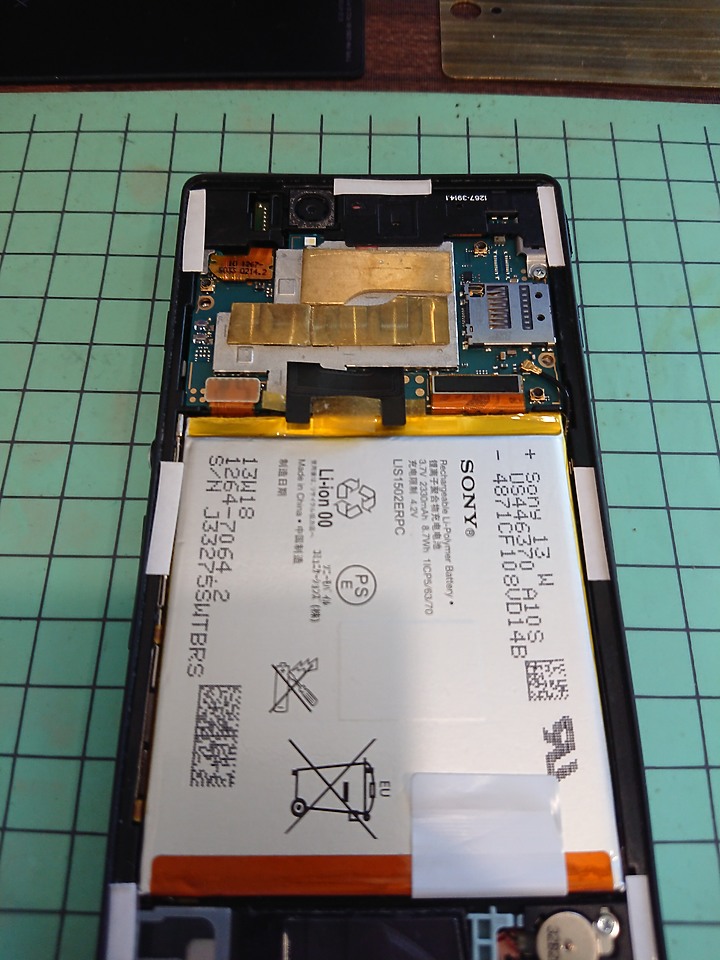

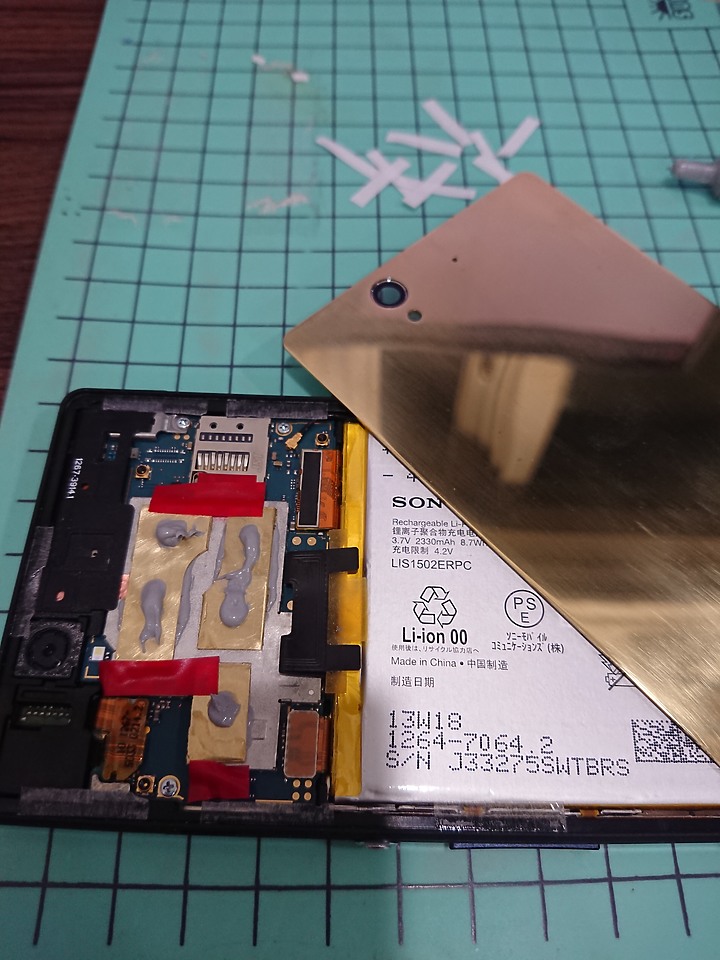

拆主板遮罩，上散熱膏，為了騰出散熱區域，不得已必須得把電池排線往下折
不知道這樣對折會不會帶來影響? 希望有相關人士能為我解答
這面會貼膠帶是因為散熱接觸面我也有拋光所以貼著，反過來拋光外觀面時才不會又磨花了

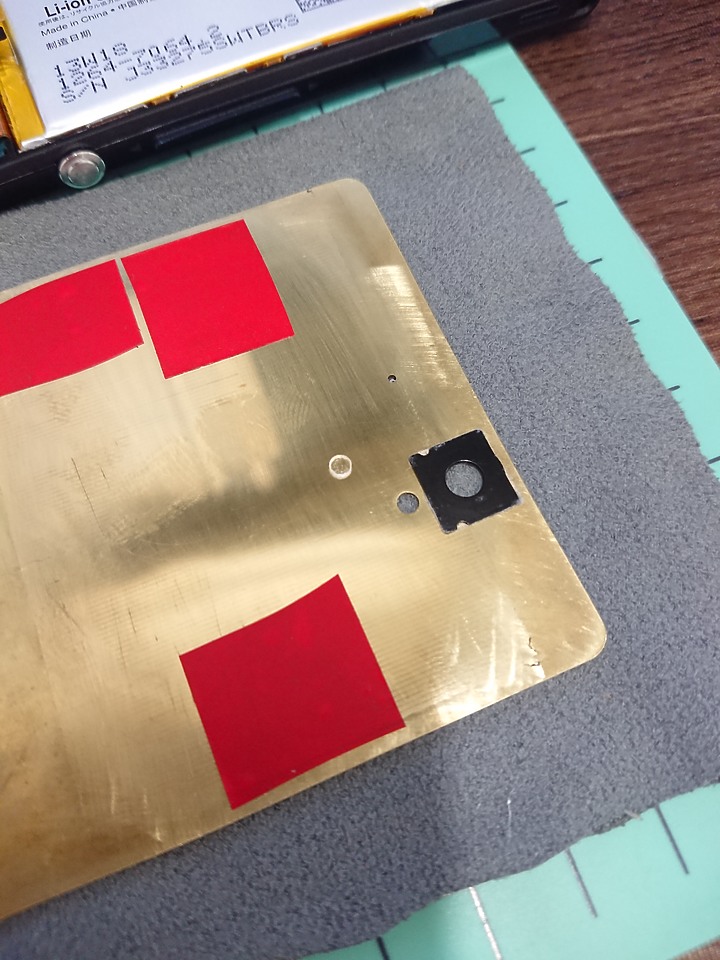

貼上墊火布避免主機板的金屬接觸點碰觸到銅背板導致短路
而在背板上的透明小圓圈是原本要用來填補閃光燈孔位的，因為蓋上新背板是用雙面膠
防水功能肯定是沒有的，加上後來因為透明小圓圈公差關係便作罷
其實連鏡頭蓋也有做新的，但也是因為怕鏡頭蓋拆了就壞了，再者我想鏡頭蓋上原廠也有鍍膜，就沿用舊的吧
貼上雙面膠準備蓋上新的金屬背板
我想各位應該有注意到那NFC模組呢? 因為背板是金屬的關係，NFC模組是沒有作用的
再加上NFC模組也有一定的厚度，怕會再擠壓到電池排線，就沒有移植過去新背板了
在更換背板前就有先做紀錄，都是在家中窗邊相同位置測試

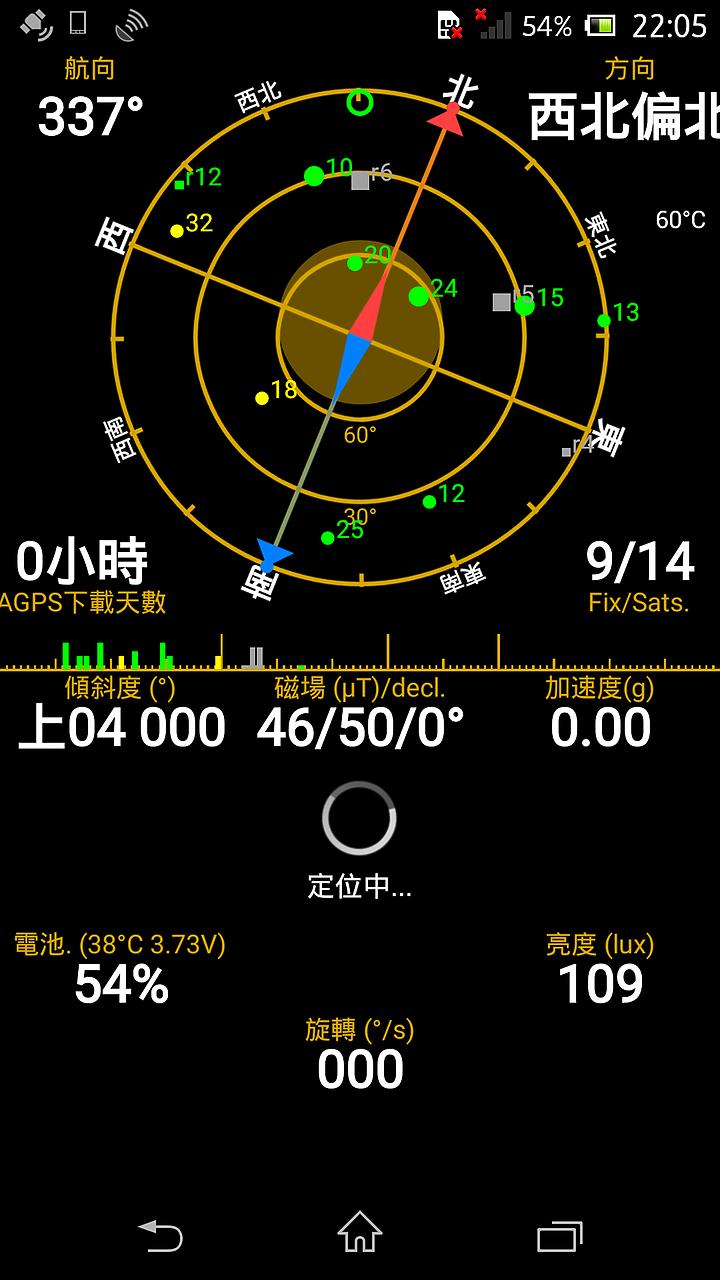

也有用gps status抓取AGPS數據及校正指北針，也都是好天氣
我想變數相對較少，GPS的部份改造前抓得到信號但定不了位，改造後沒差多少但能定位了不知是不是金屬背板關係集中信號或是其他因素，WIFI 信號的部份測試位置也是相同，改造前跟改造後都是優，抓了WIFI探測器想知道說有沒有差，信號圖忽高忽低的也不知是否真的有差就沒截圖了，僅供參考，但WIFI使用上是都沒問題啦

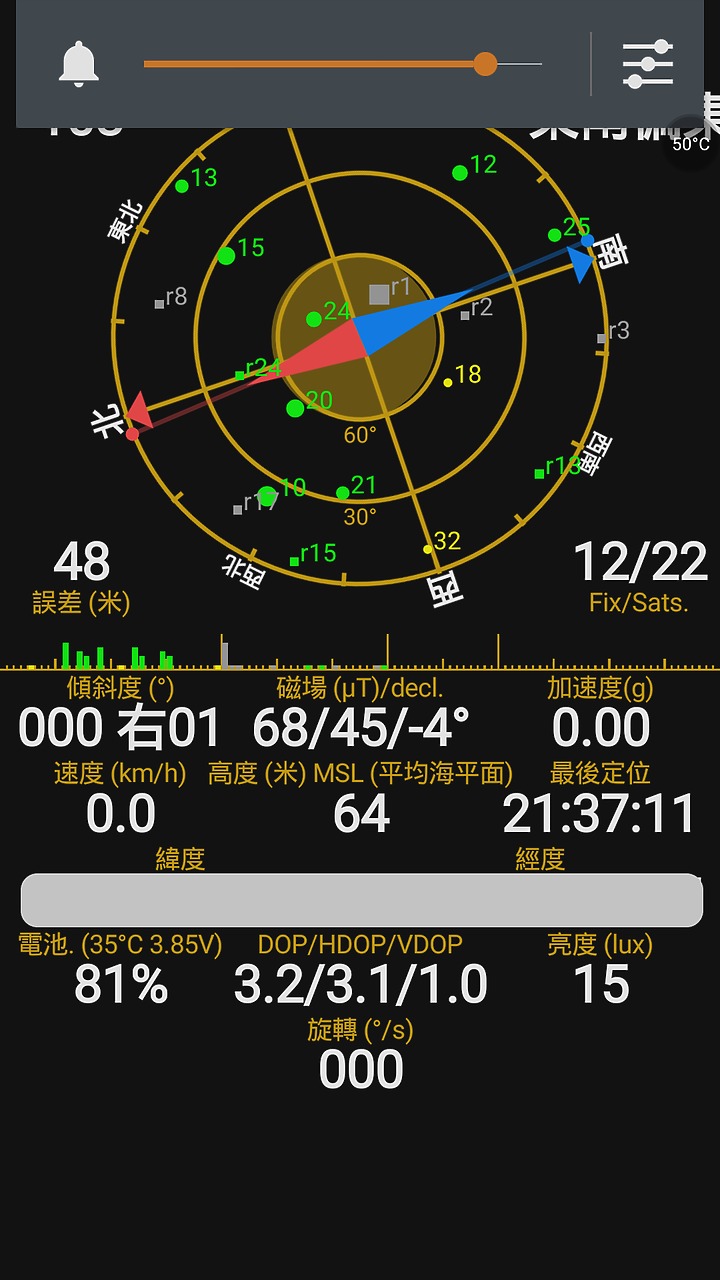

- GPS 改造前
- GPS 改造後
- WIFI信號改造後

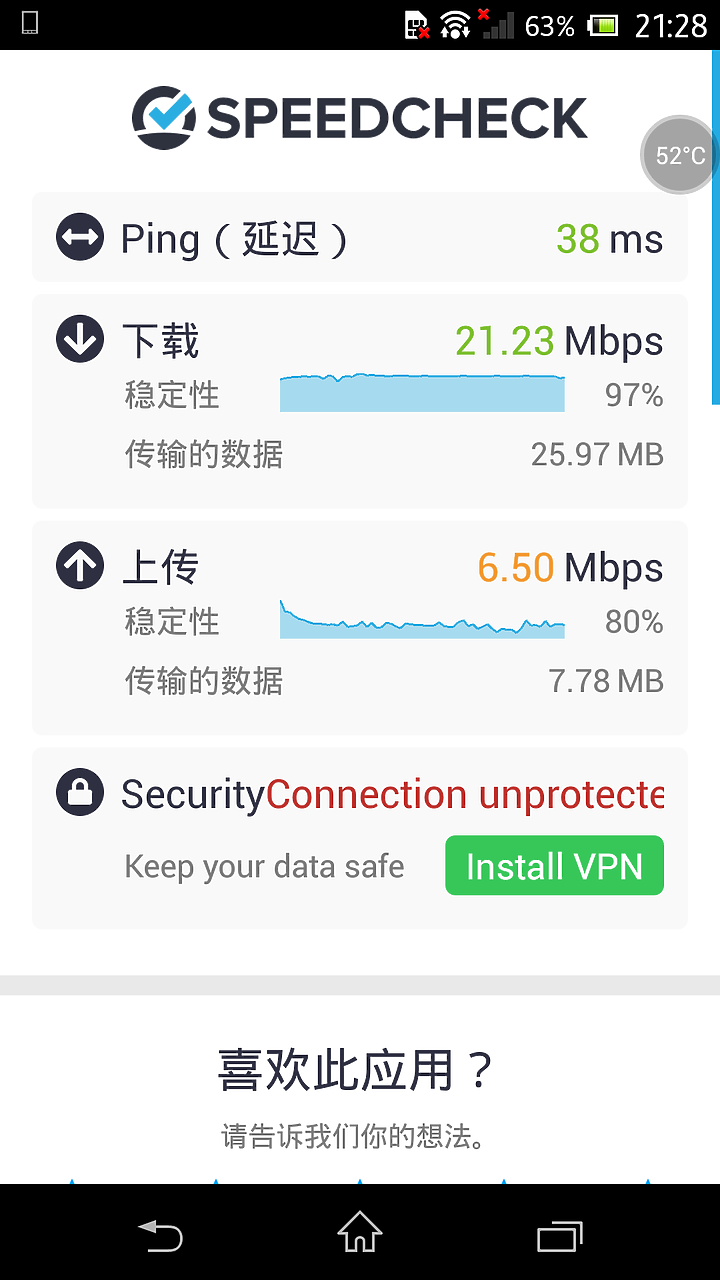

- WIFI速度 - 改造前

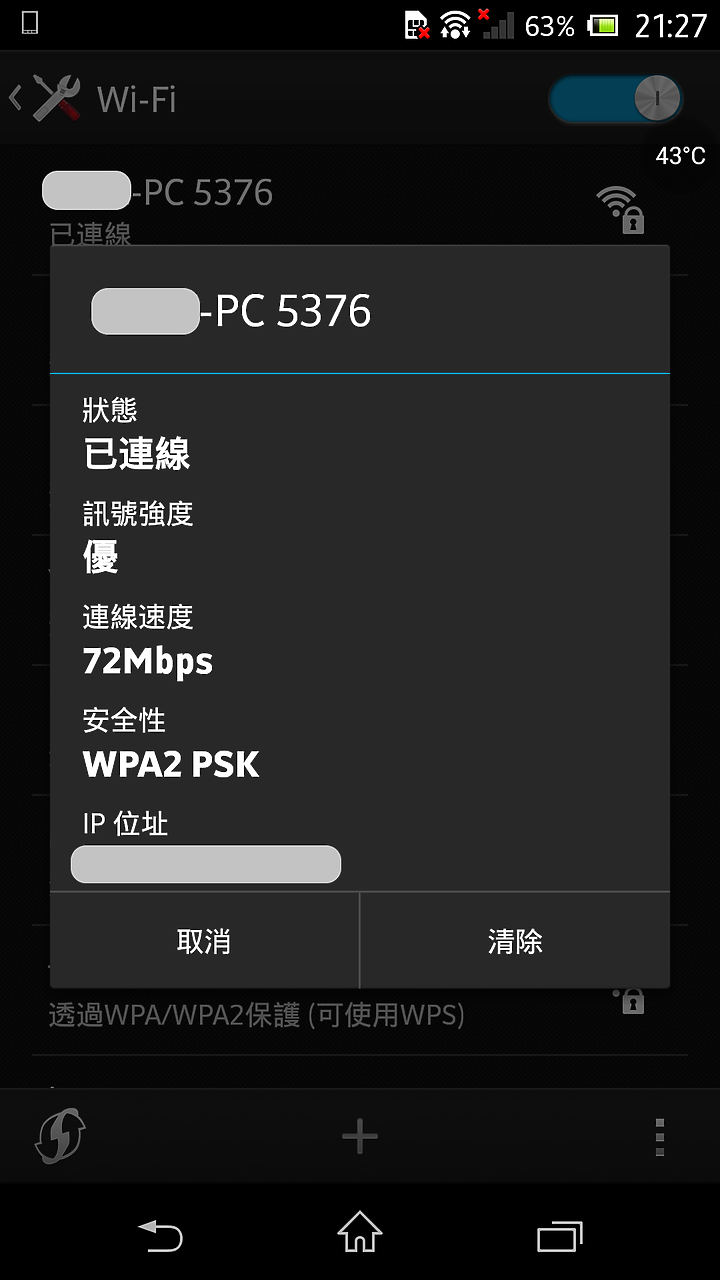

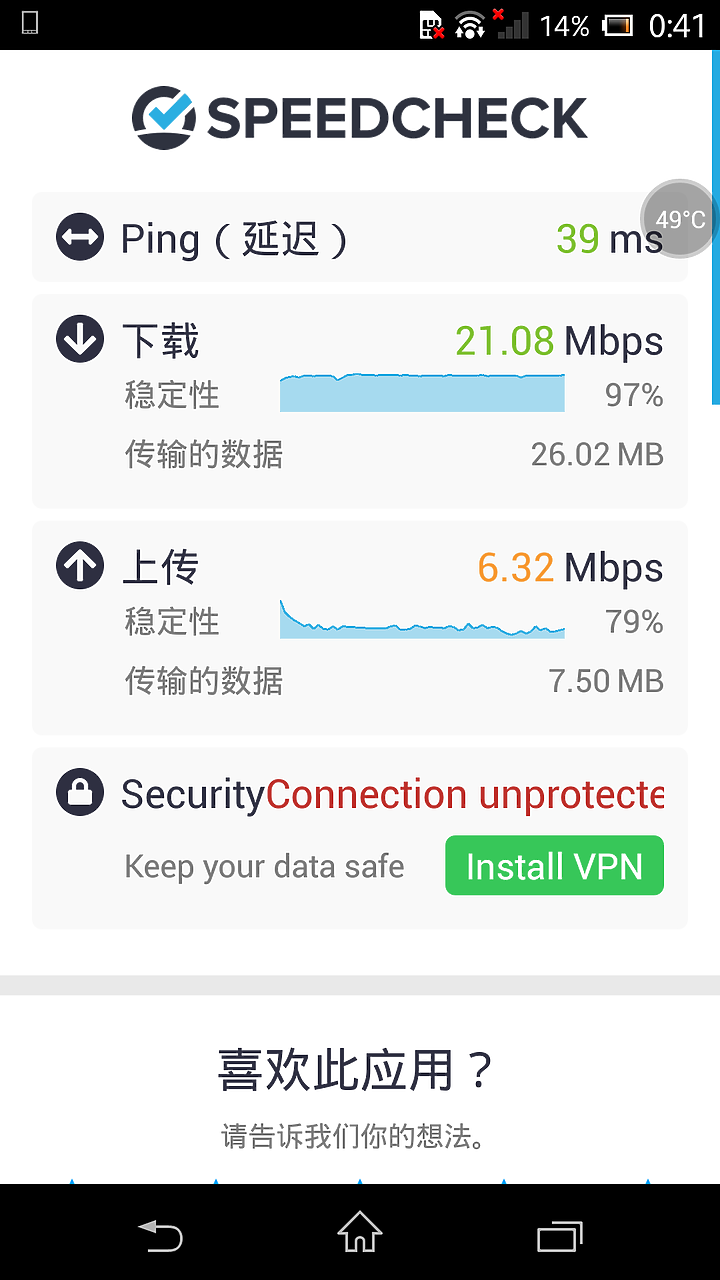

- WIFI速度 - 改造後
在搜尋拆機及改造散熱過程，01上有一篇也是散熱改裝，裡面就有用安兔兔做測試
心想我也不知道有甚麼軟體能夠即時並記錄CPU工作溫度
那就跟那位大大一樣用安兔兔來做測試吧，單看頻率穩定度我想多少有參考價值
測試環境: 相同版本安兔兔，都測試兩次，放同樣位置，唯一的差別就是改造前的安兔兔測試
因為文章開頭有提到，早在還沒拆機前就不能開機了，所以更換電池即主板後蓋上原廠背板開始做紀錄

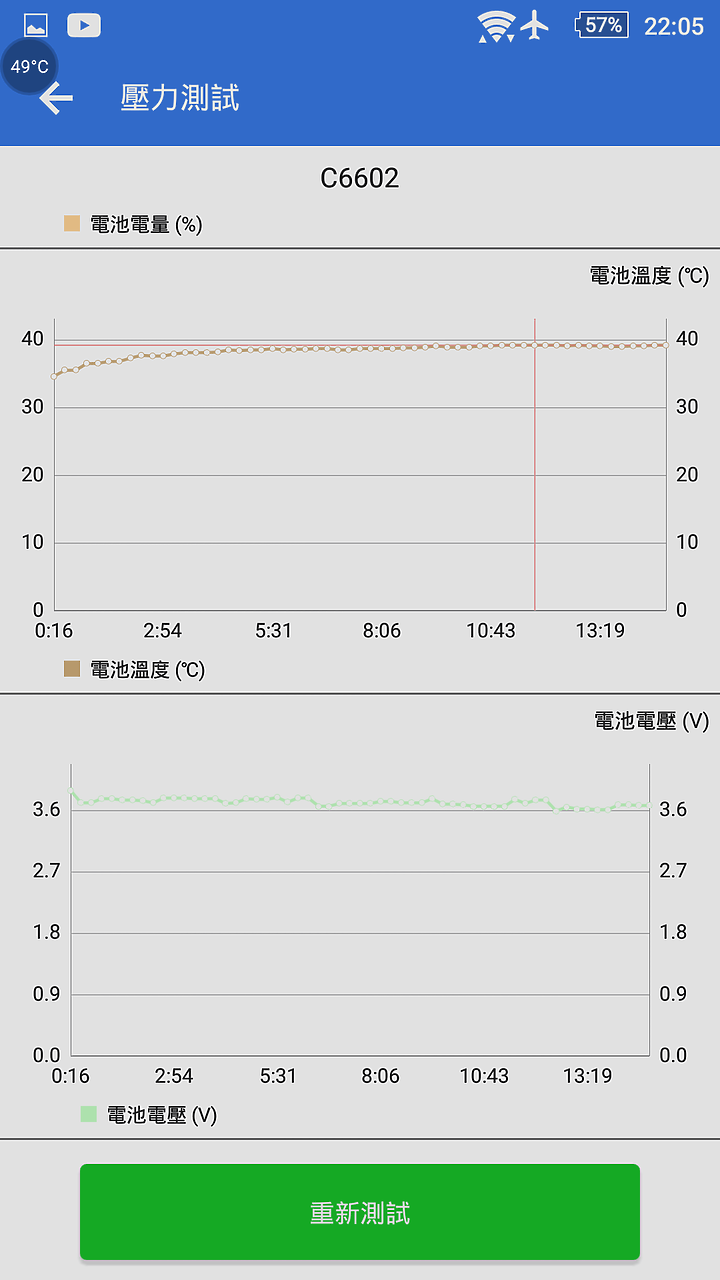

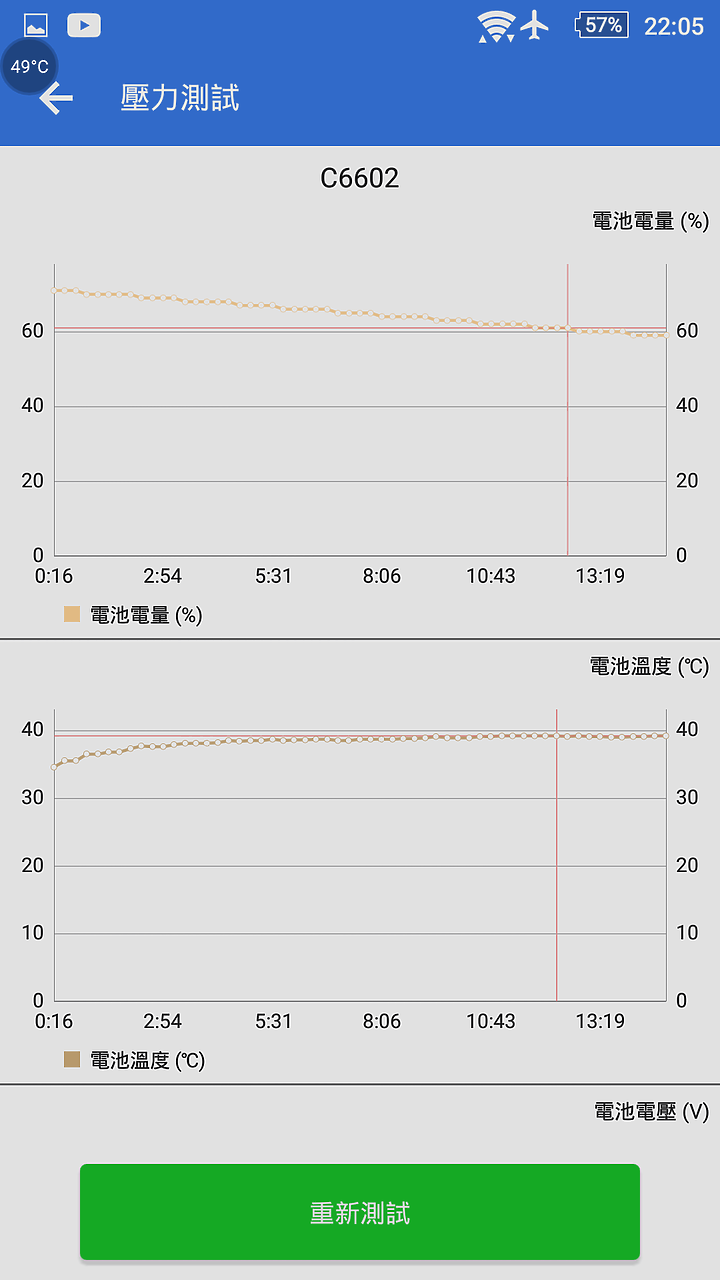

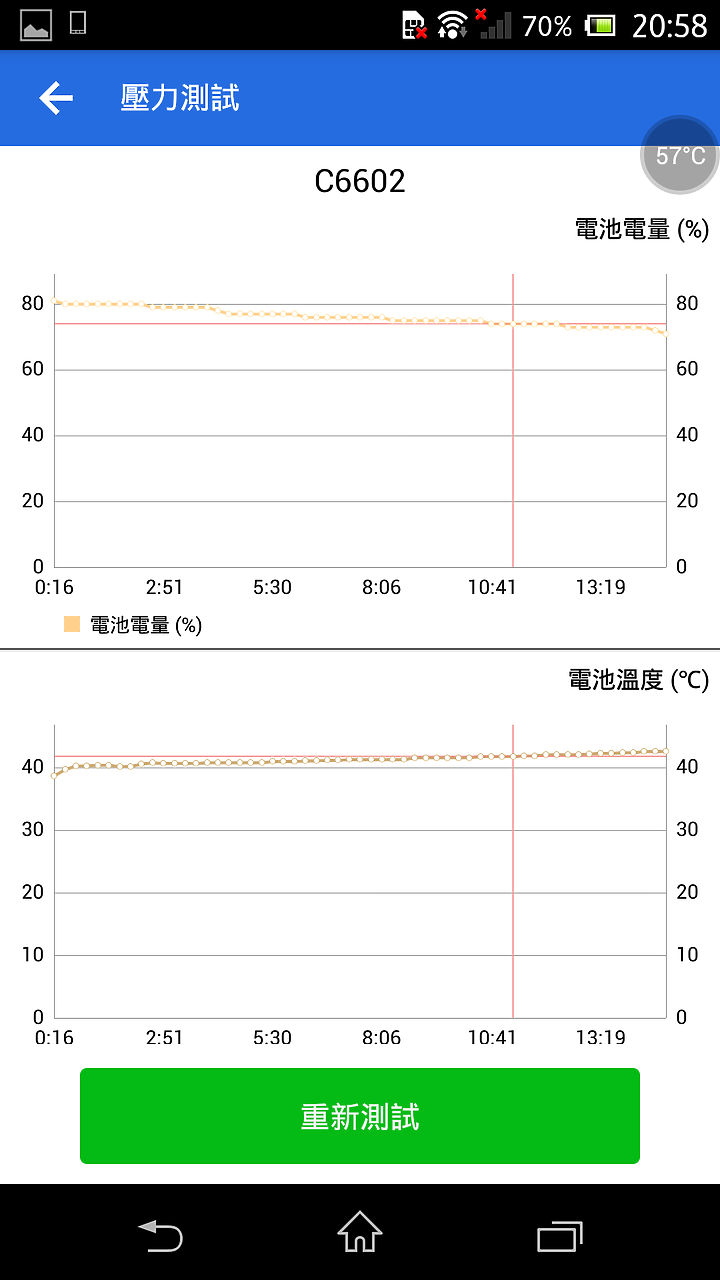

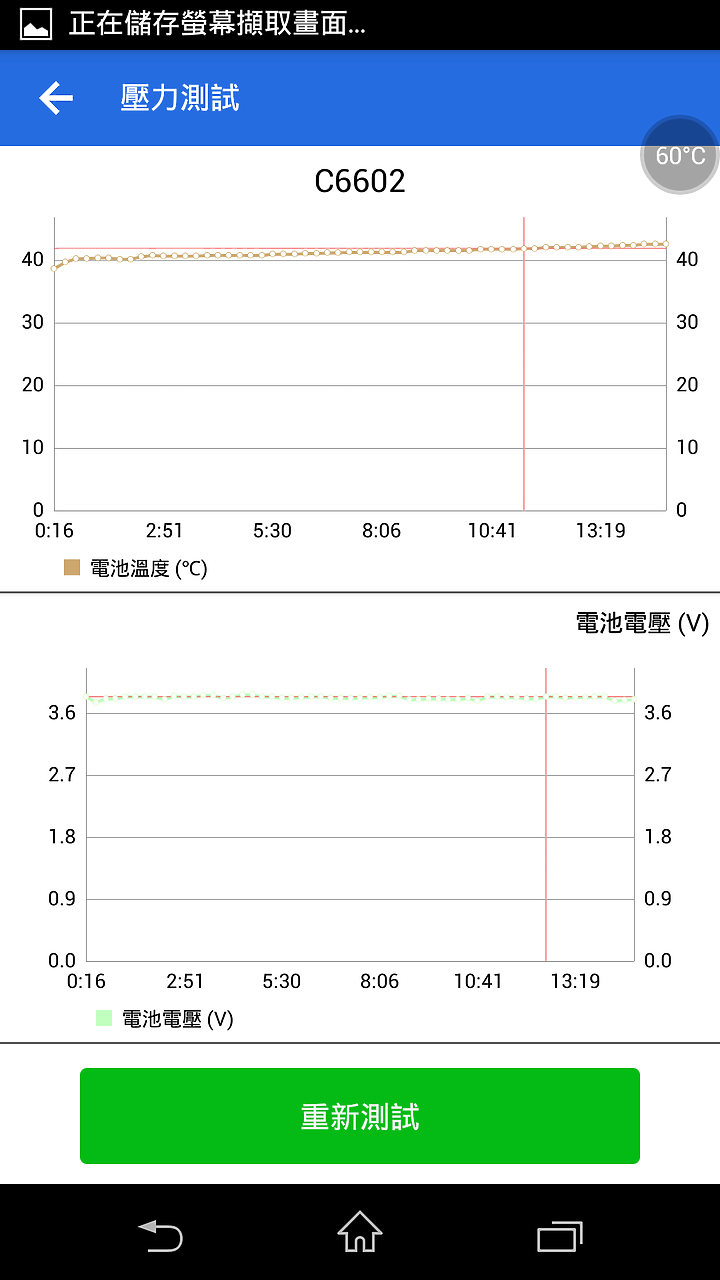

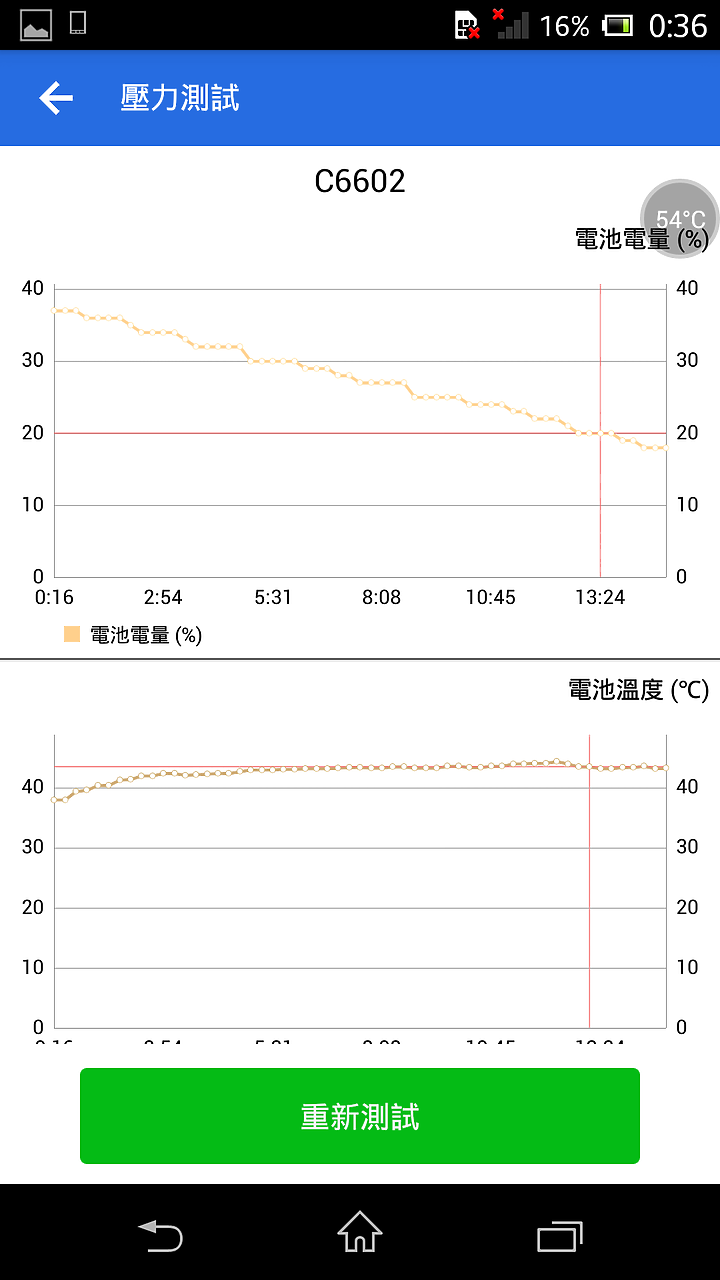

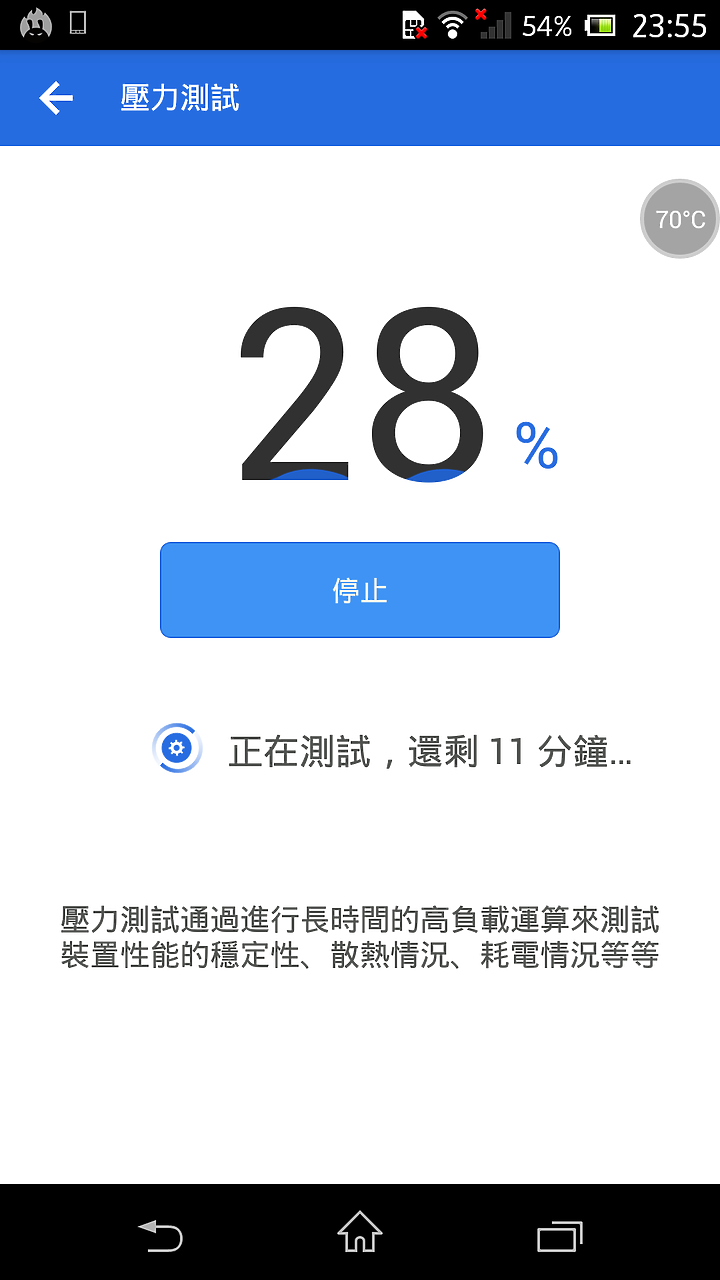

改造前測試1 最高溫達到73

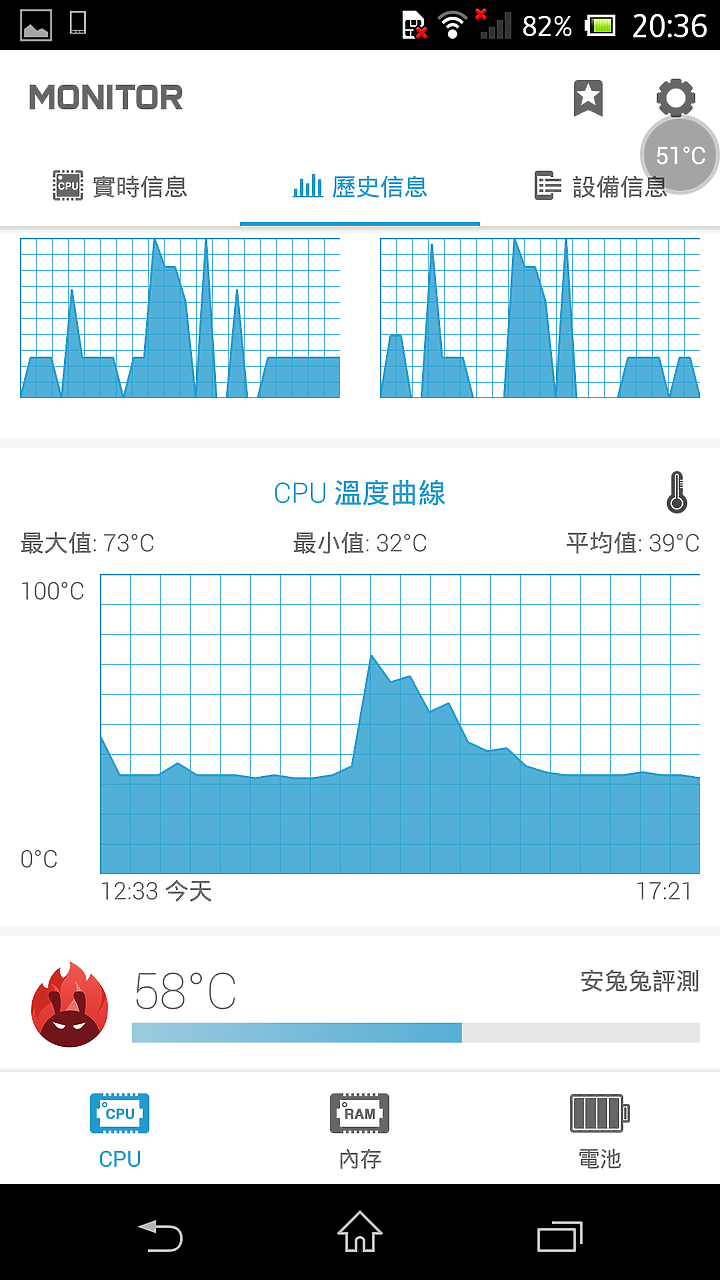

- 改造前1
- 改造前2
- 改造前3
- 改造前4
- 改造前5
改造後測試1
(圖1因為測試後記錄APP歷史資料沒更新，所以我就沒能截圖了，但是能從即圖記錄看見70度)
- 改造後1
- 改造後2
- 改造後3
- 改造後4
- 改造後5
改造前測試2
(圖一沒顯示最高溫是因為我在即時記錄頁面，不是在歷史紀錄頁面，不知為何溫度APP的歷史頁面時間不會跟著現實跑，但看格數應該也是70度上下)

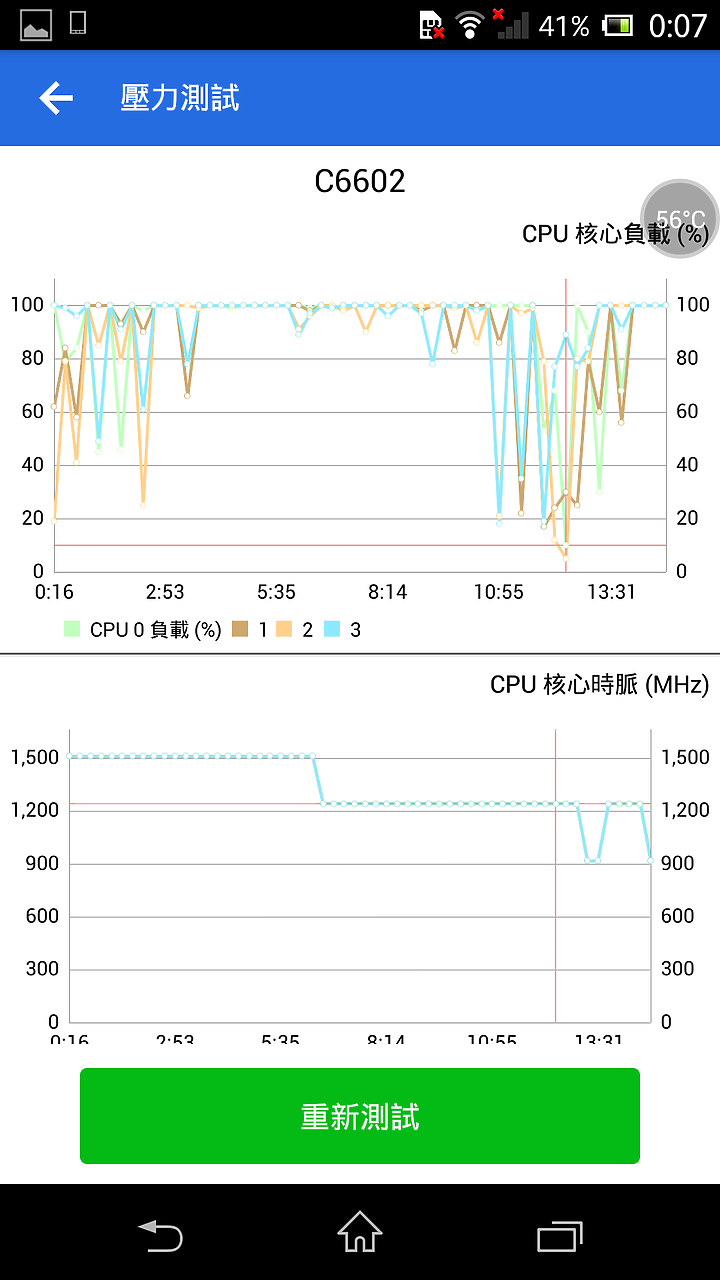

- 改造前2-1
- 改造前2-2
- 改造前2-3
- 改造前2-4
- 改造前2-5
改造後測試2
(圖一沒顯示最高溫是因為我在即時記錄頁面，不是在歷史紀錄頁面，不知為何溫度APP的歷史頁面時間不會跟著現實跑，但看格數應該也是70度上下)
- 改造後2-1
- 改造後2-2
- 改造後2-3
- 改造後2-4
- 改造後2-5

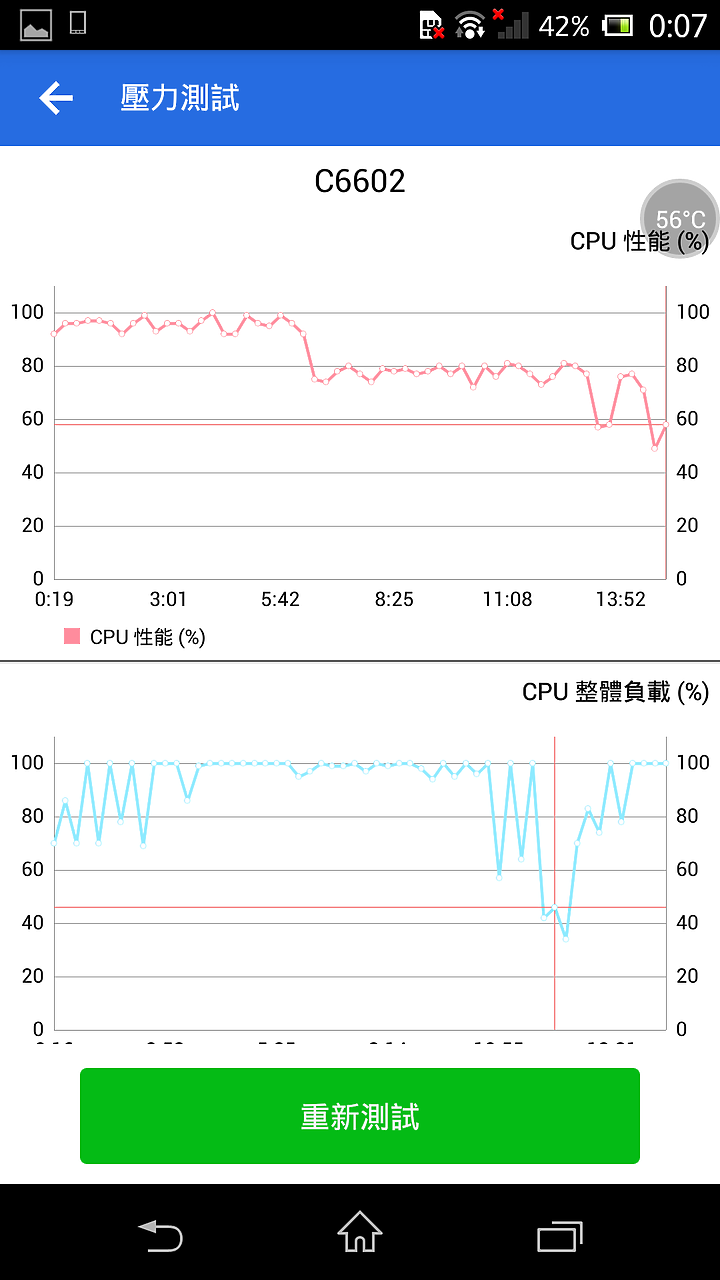

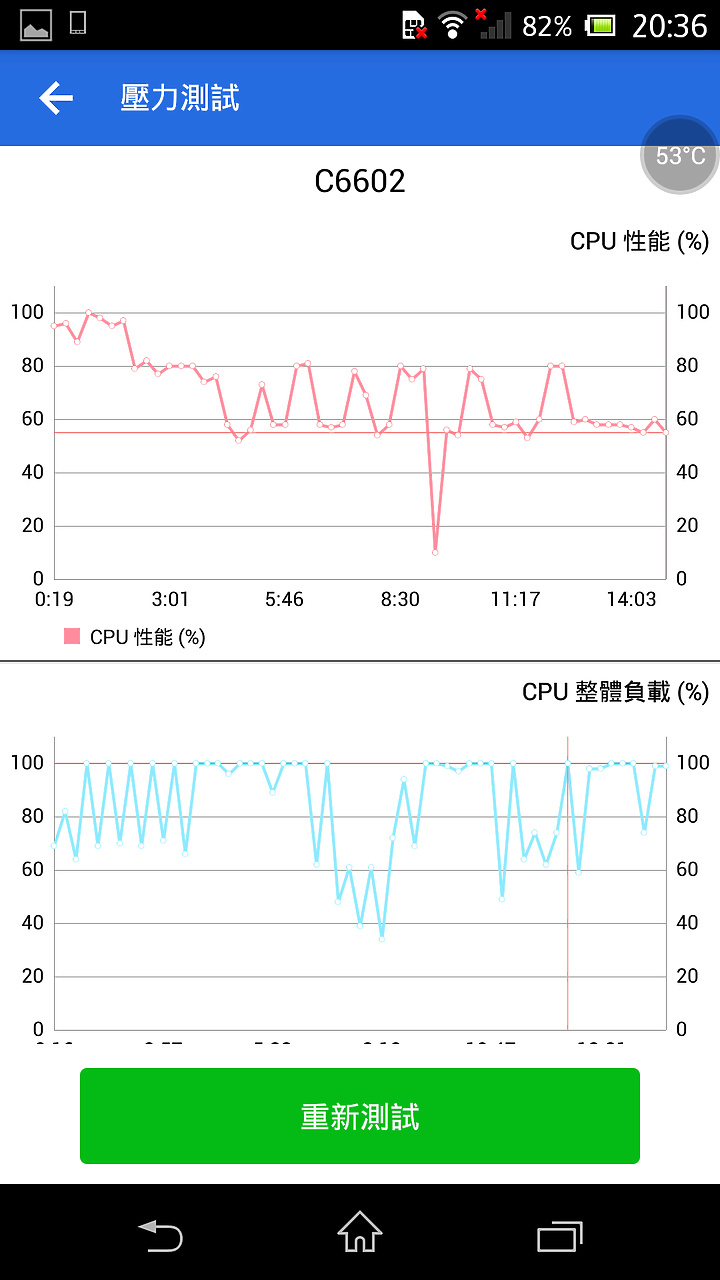

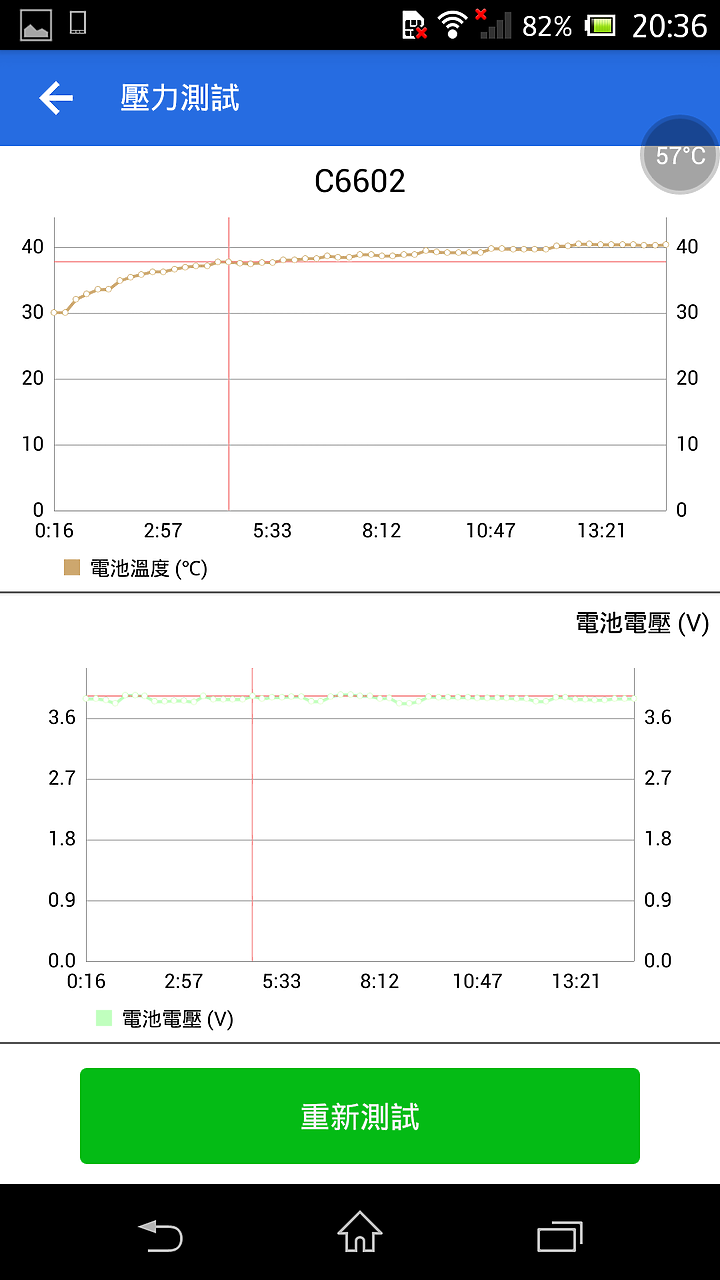

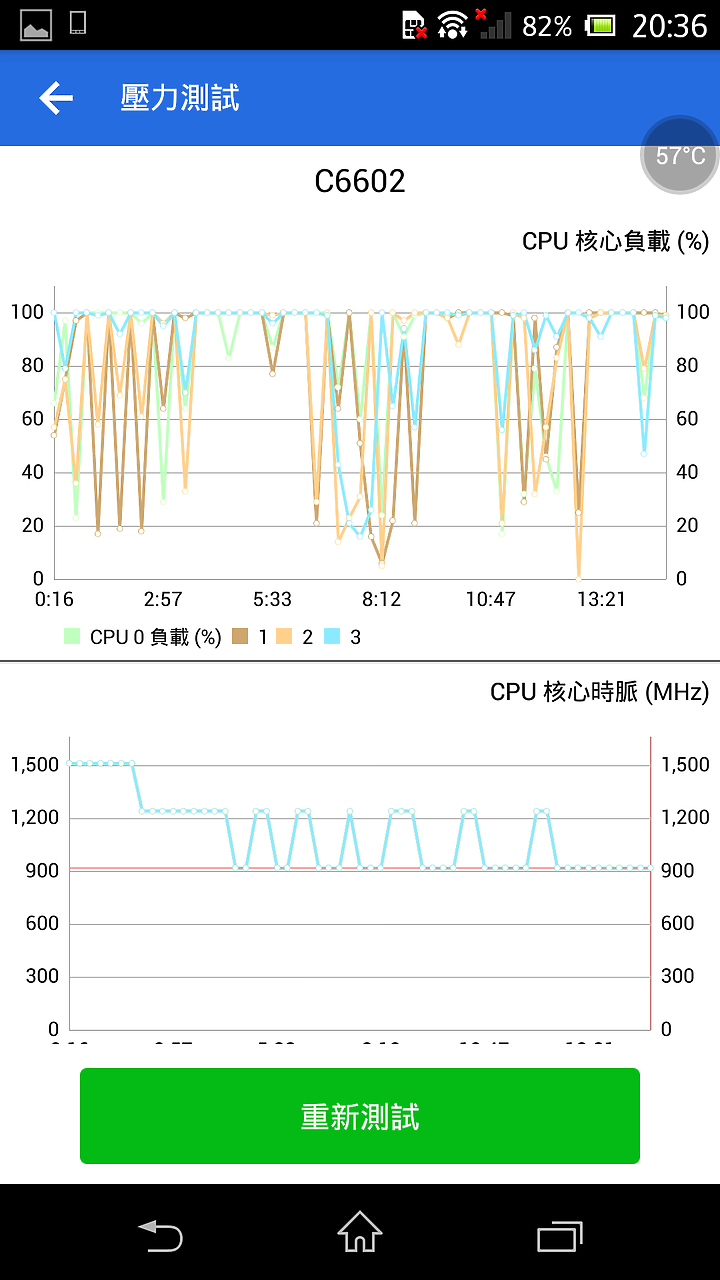

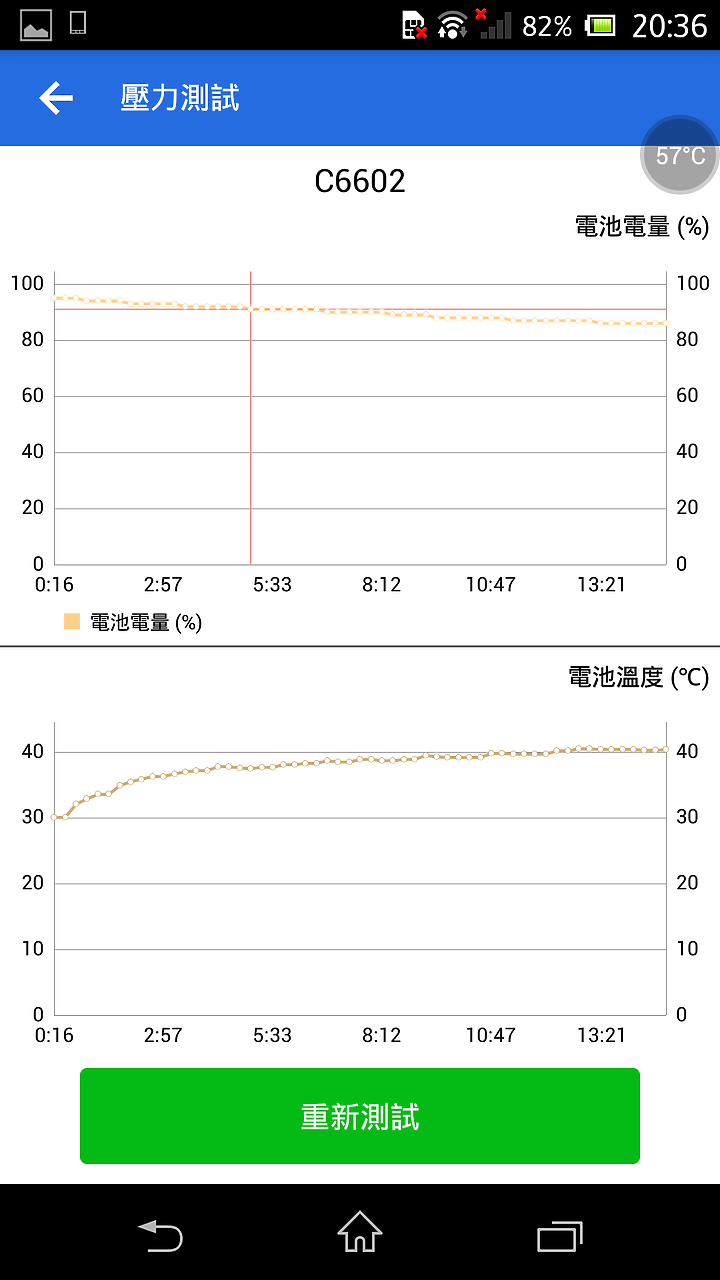

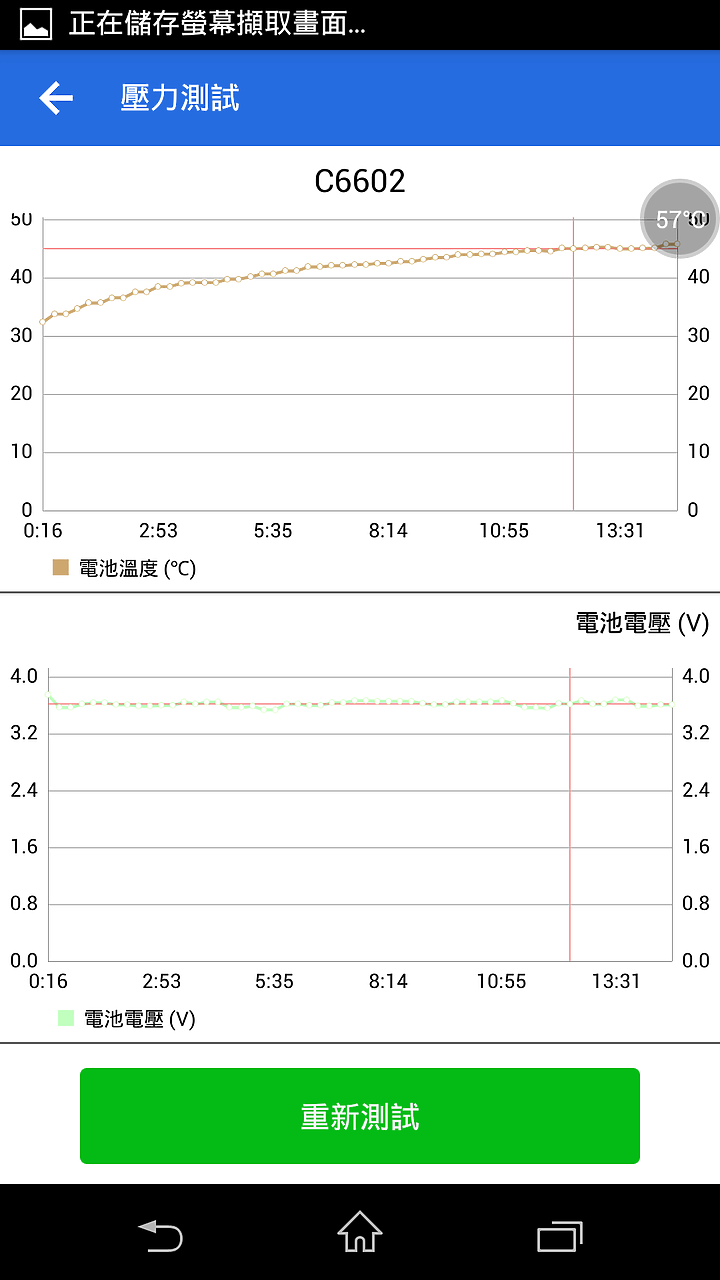

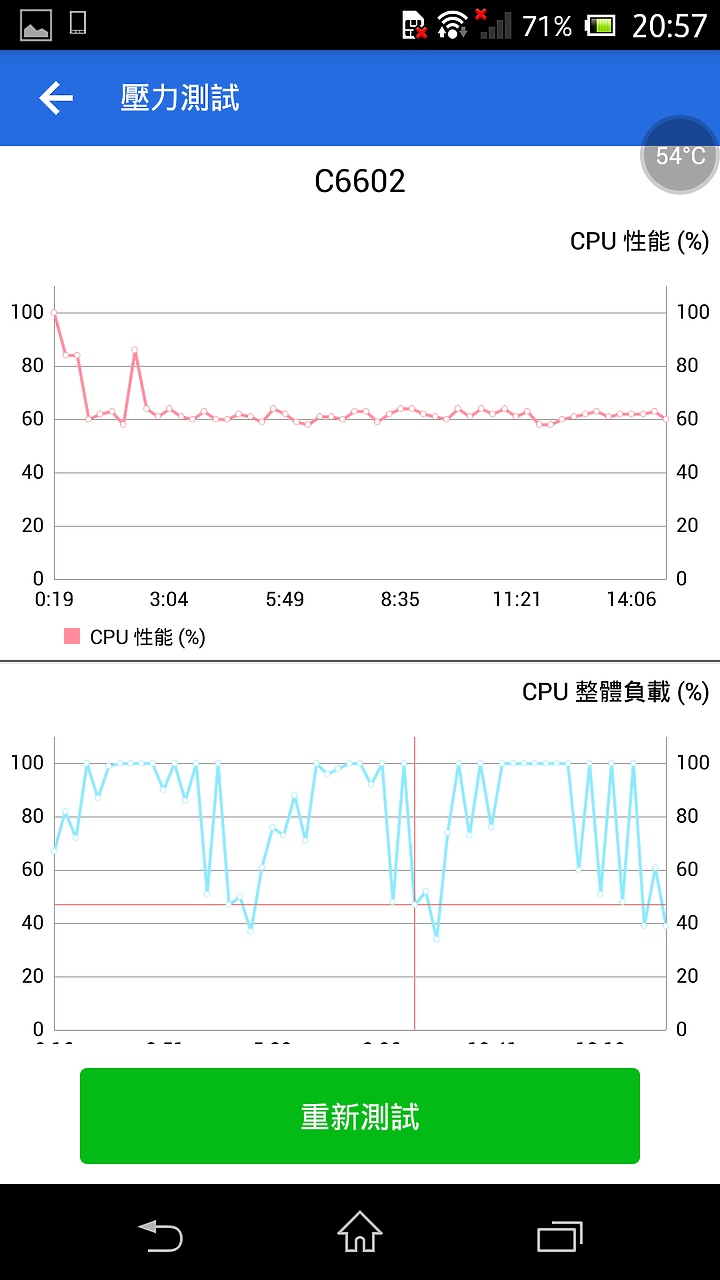

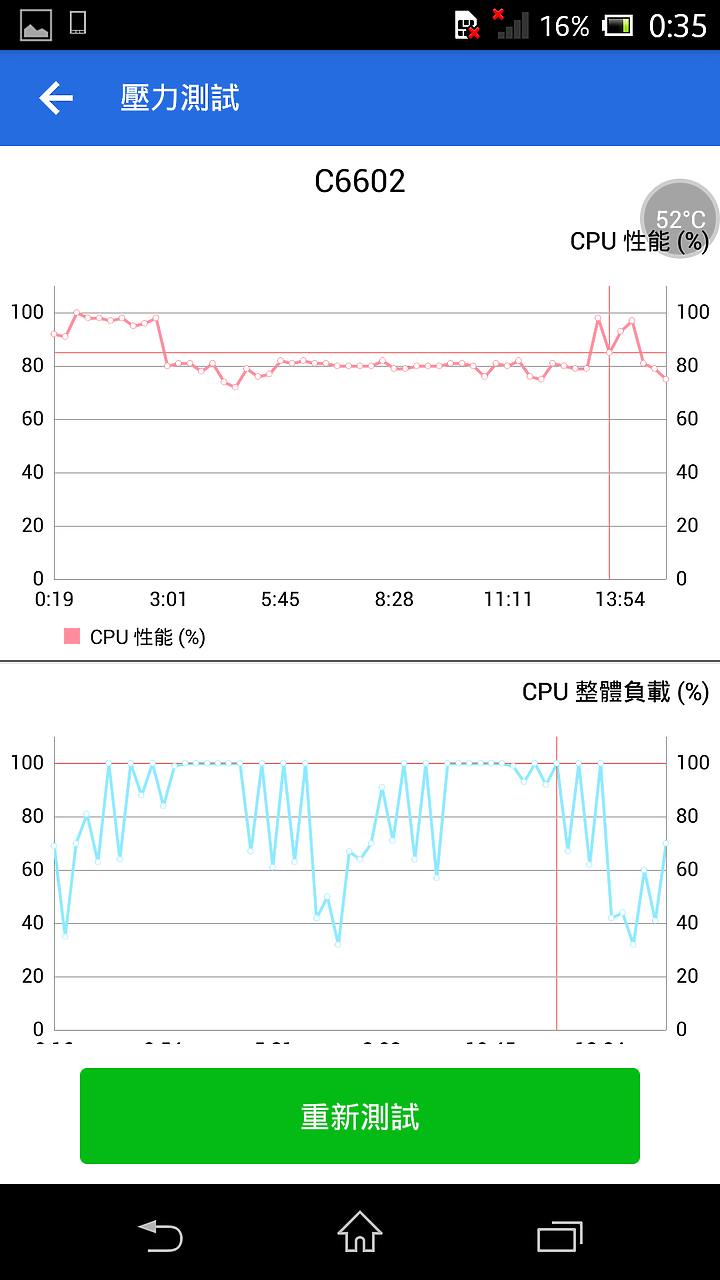

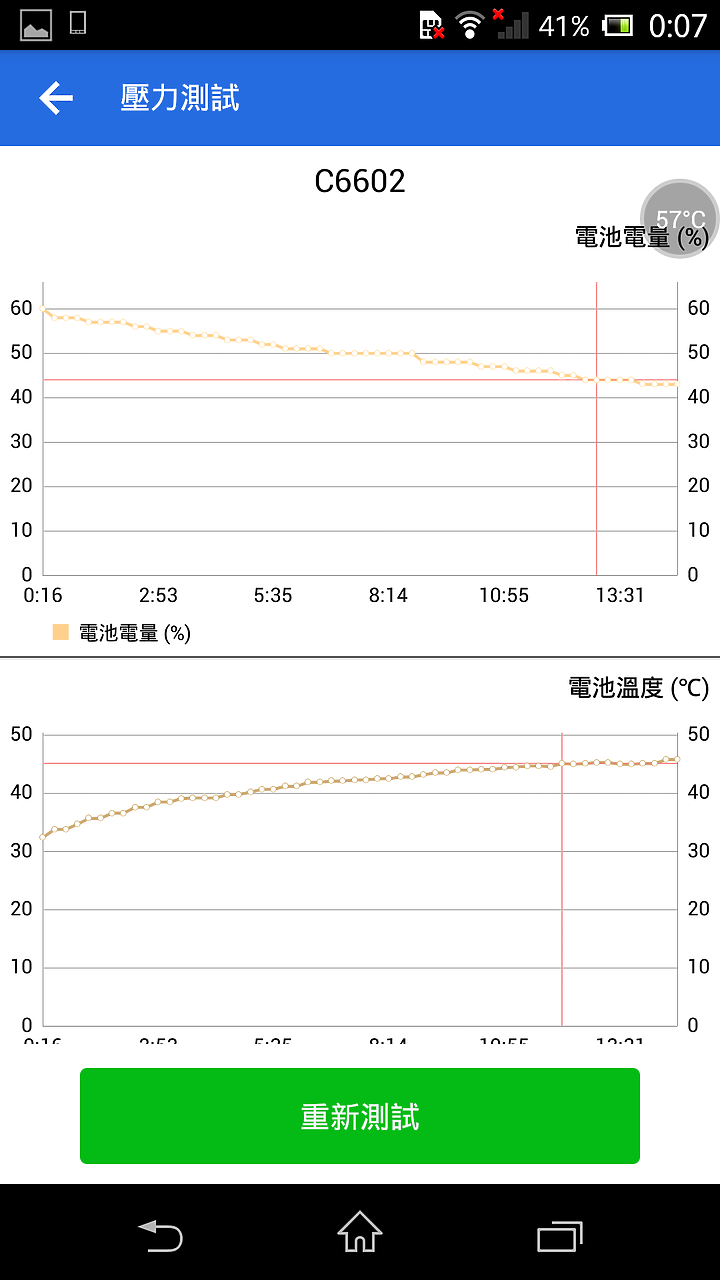

就這樣看來，我覺得最高溫其實沒什麼差別，3度內我覺得都在誤差範圍內，但有趣的是圖2及圖3 改裝前及改裝後的CPU性能及CPU頻率 在改造後都有明顯的提升，能維持最高頻率的時間增加了，溫度也都持平我想這樣的改裝應該是有實質效益的
在日常使用上很明顯能感覺到背板的溫度比改裝前熱
我想這代表著溫度有確實傳導到金屬背板，在正常使用一兩天後便把系統更新為5.1.1
並ROOT 安裝SetCPU 降頻並省電
突然有個想法，如果我把最小頻率拉到最高
也就是不讓她待機降頻那跑出來的測試結果會怎樣?

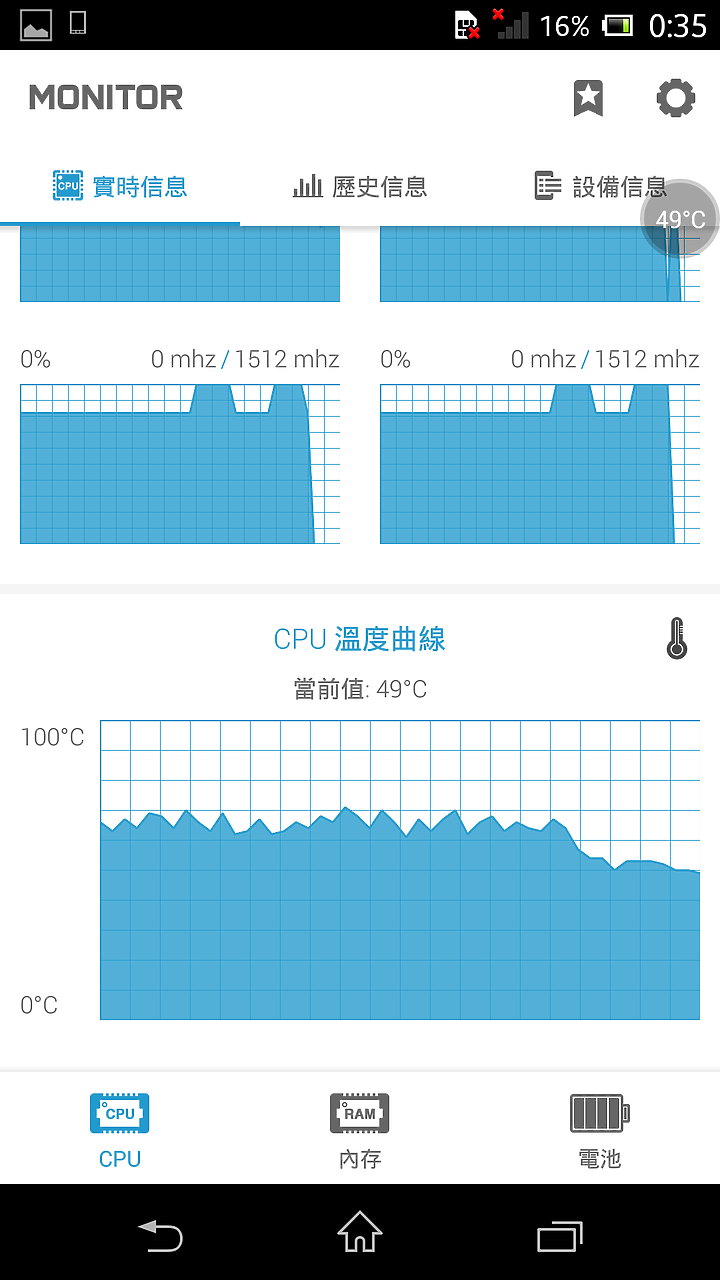

當然安兔兔是一樣版本，測試完後得到以下結果，我也是蠻訝異的溫度也是一樣高，但是.....
圖一一樣是歷史紀錄沒有跟著更新所以直接看即時記錄頁面

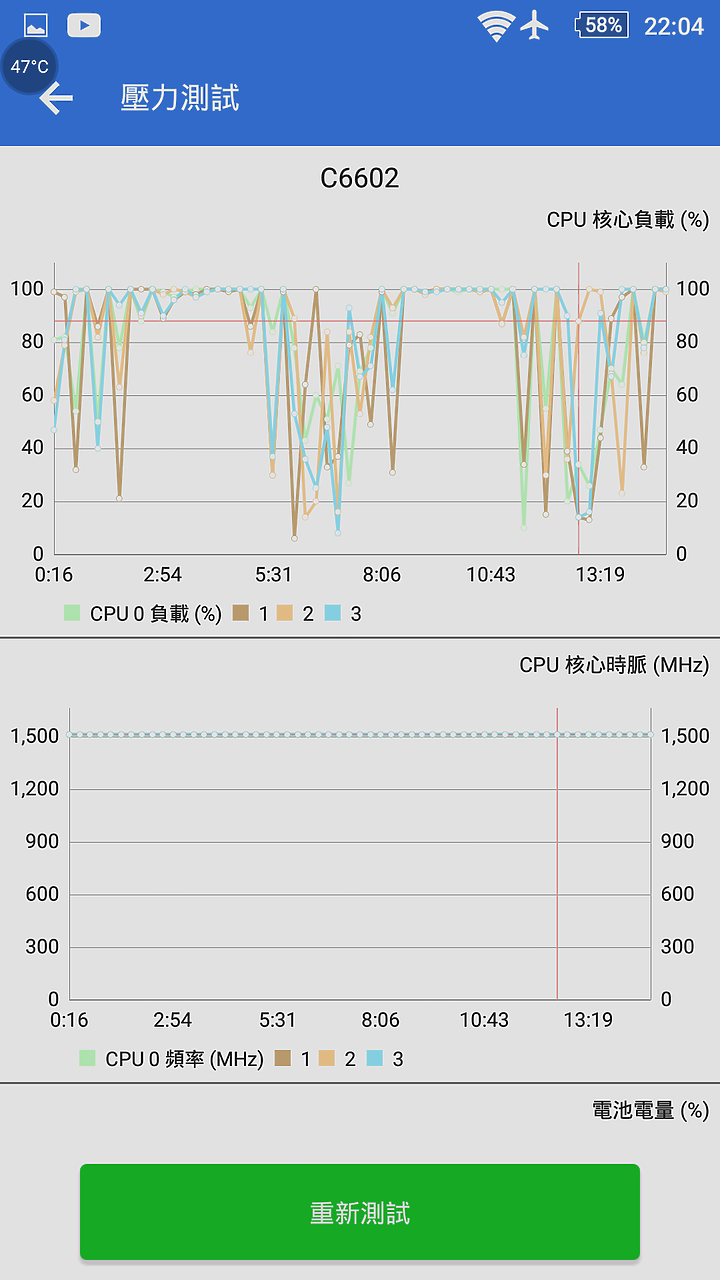

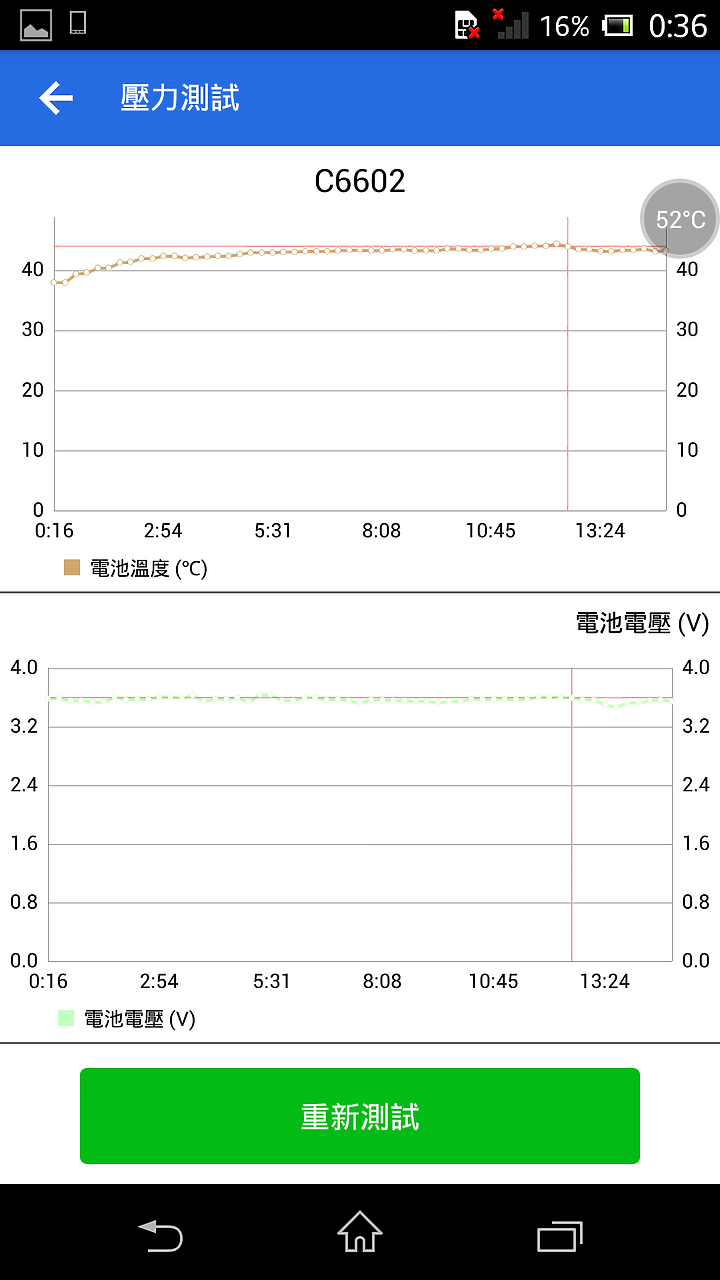

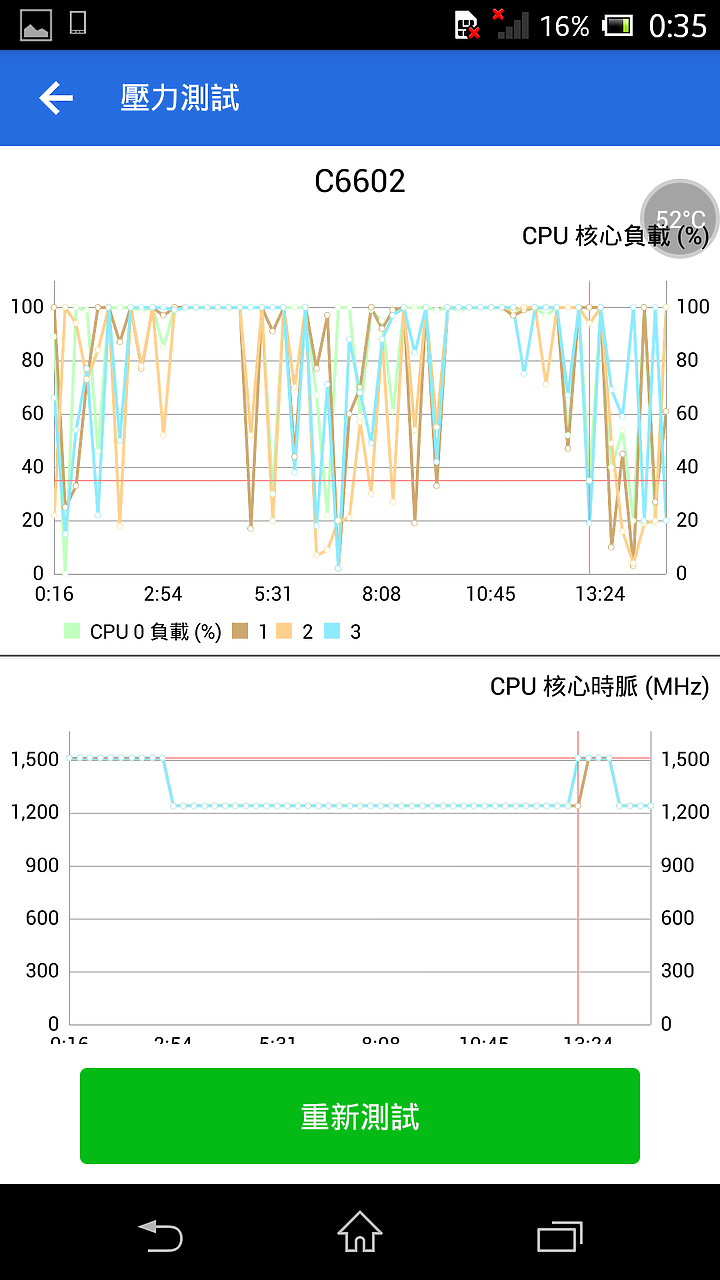

- 鎖頻測試1
- 鎖頻測試2
- 鎖頻測試3
- 鎖頻測試4
- 鎖頻測試5

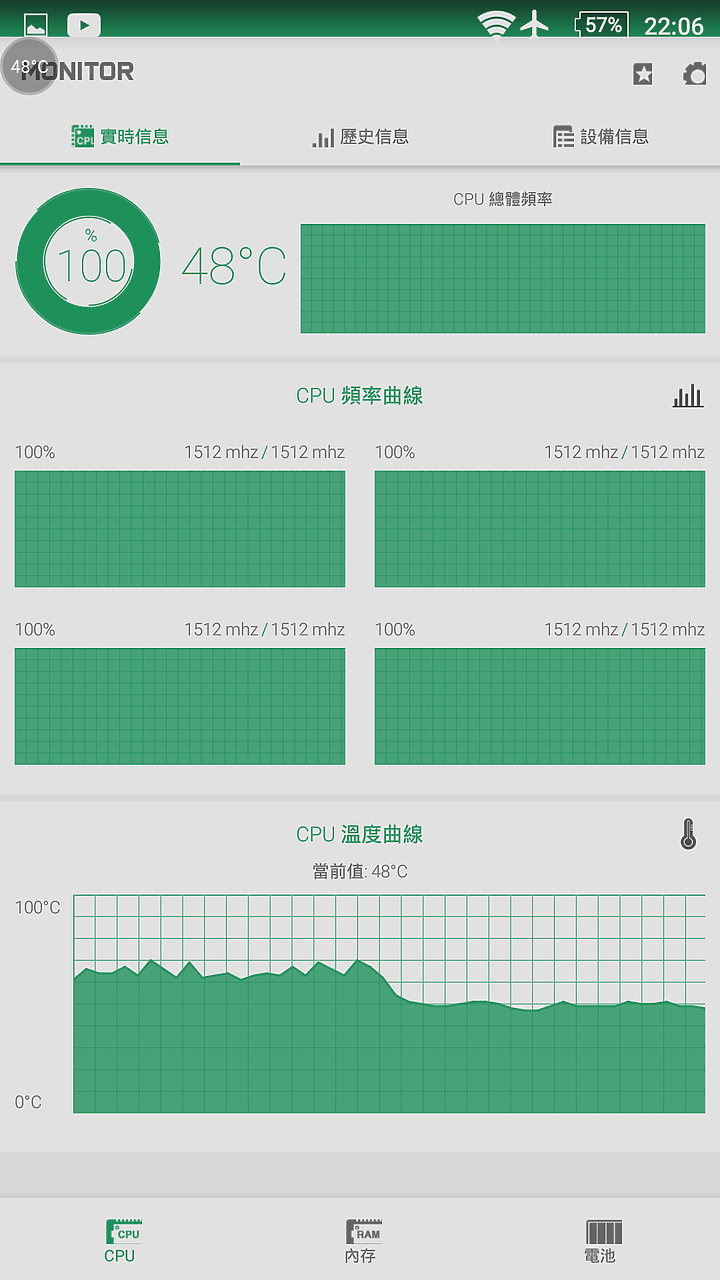

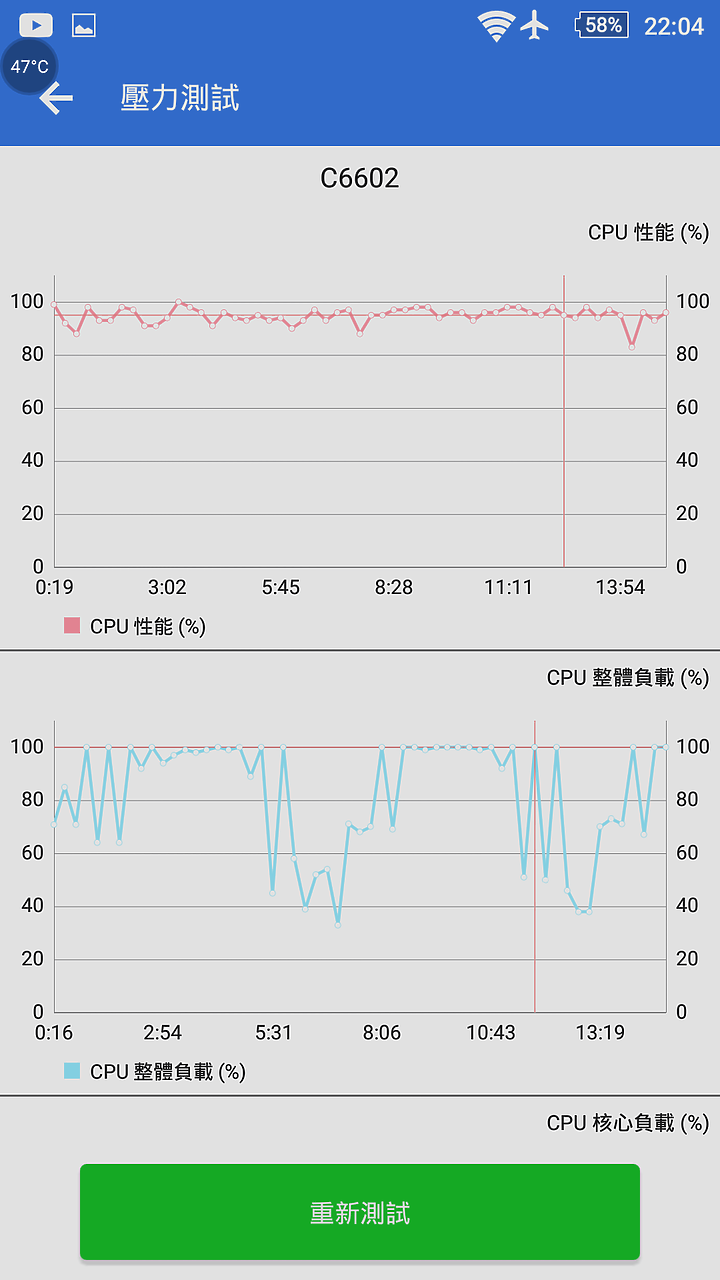

但是.....可以看到CPU性能及CPU頻率緊緊貼著天花板走，那問題就來了，之前會降頻是因為沒鎖頻所以才降嗎? 希望有相關人士能為我解答XD 真的不知道是安卓版本還是因為鎖頻關係，既然測試都測完了也該把最後的鋁殼也裝上了

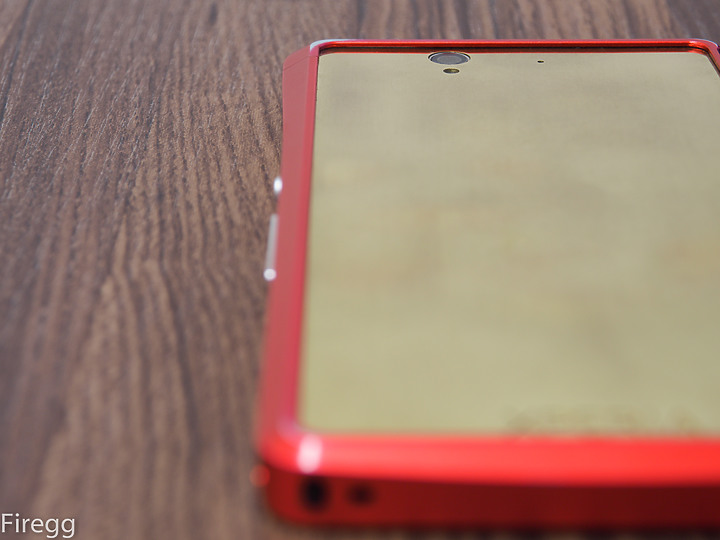

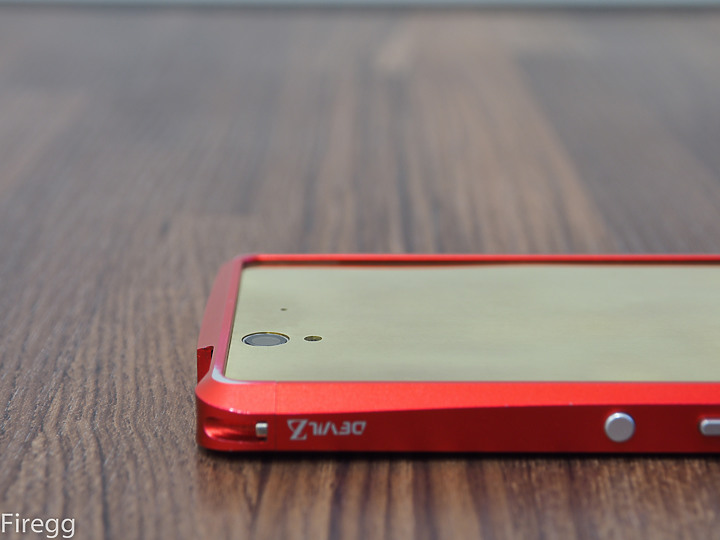

- 1
- 2
- 3
- 4
- 5
- 6
- 7

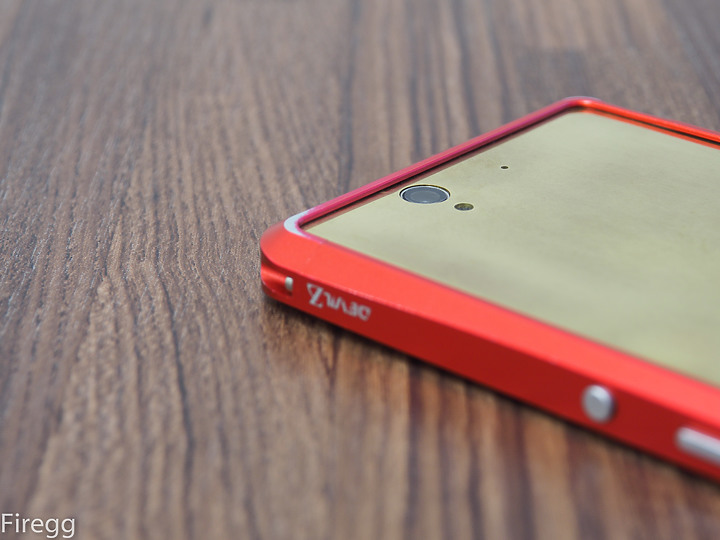

- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16

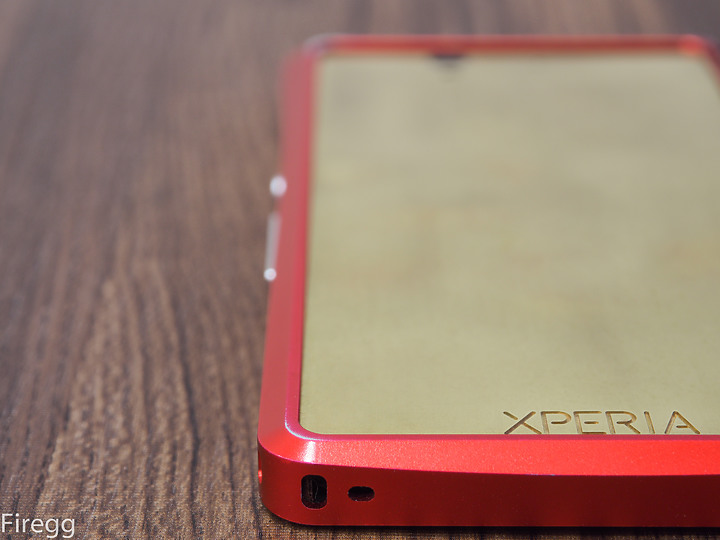

- 17
- 18
感謝各位耐心的看完這一大篇的改裝及測試
2020年了大家都在看Xeria 1 ll ， 我還在搞這隻老Z
歡迎索粉私訊
也請SONY官方不要吉我，這個改裝只因為我是索粉而改來自用，無使用商標做營利之目的
2013年
算是對於剛到新公司一年的新手禮吧
還記得第一次拿到新手機的感動
這隻手機用了4年， 才換XZP， 也真夠本了
從職場菜逼巴到現在職場老鳥
從失戀上01發牢騷到現在有體貼的女友
從存錢買手機到現在有幸買個能折風避雨的小窩
回頭看一路跌跌撞撞，這隻手機對我來說不只是手機
是陪我走過這些好多好多回憶的夥伴

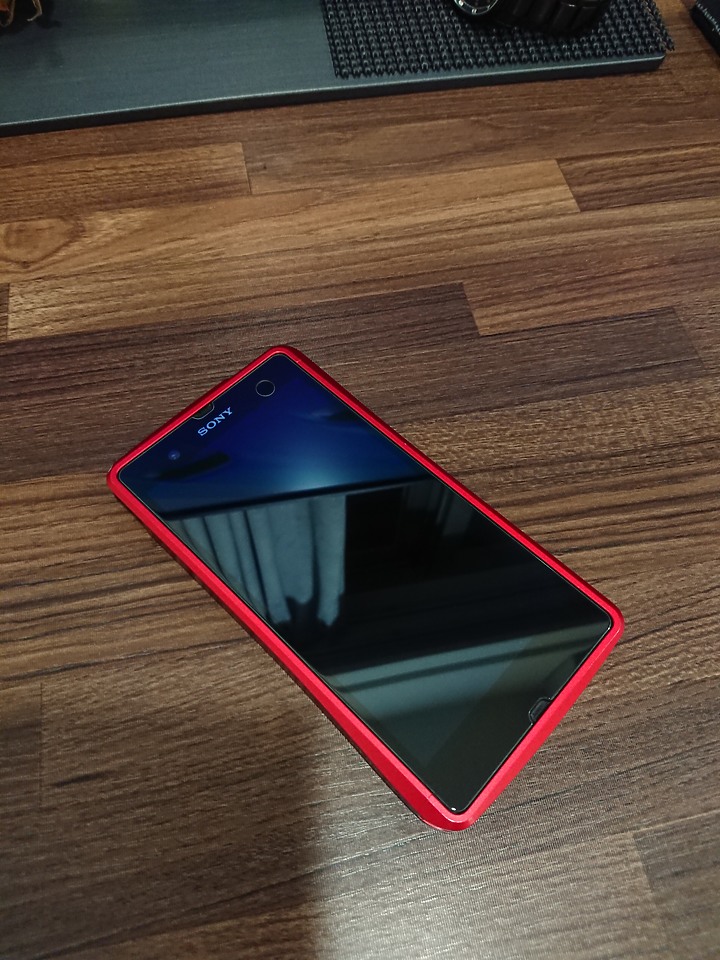

趁這次改造拍個開箱關箱 （老Z：又要被關回防潮箱了 ？！）
這次改造唯一比較可惜的是原本的老Z主板壞了
再花時間及資源整理這支手機值得嗎 ？
現在隨便一隻低階手機效能都比老Z來得強 不值得
年紀較大後總覺得購物所帶來的愉悅及滿足感
總比不上年輕時來得強烈
也許是對於生活的彈性疲乏及人生上的消磨
看到這隻手機就會想起剛出社會的傻勁與活力及夢想
再花時間及資源整理這支手機值得嗎 ？
但為了回憶，值得!!!
出社會多年的你/妳 ，還記得年輕時的夢想嗎?
