解釋/ Galaxy S20 Ultra的108MP相機 包含了這些提高亮度、解析度的技術

三星在發表Galaxy S20系列後,也發出一篇簡單的技術解說文,說明S20 Ultra採用的108MP感光元件上,用了什麼技術來確保各種光線下的拍攝品質。
解釋/ Galaxy S20 Ultra的108MP相機 包含了這些提高亮度、解析度的技術

首先這顆感光元件叫 ISOCELL Bright HM1,小米CC9 Pro及小米10用的是ISOCELL Bright HMX,各自經過不同的客製。
三星在HM1感光元件上採用了幾項技術,包括:Nona-binning/ Re-mosaic(最主要是這個),以及三星感光元件上已有的ISOCELL plus、Real time HDR以及Smart ISO、Super-PD對焦...等技術。

Nona-binning在S20發表時我們有圖解過,nona是源自拉丁語,數字9的意思,如此就能意會Nona-binning是指以九個畫素為一組合併成一個感光畫素,更加大感光面積,提升成像清晰度。Re-mosaic則是反過來,打散重新拼接成單個單個,傳統RGB色彩排列的畫素。
根據三星的說法,低光時會以Nona-binning提高進光量,明亮環境下就會以Re-mosaic的形式拍攝取得夠好的細節。
解釋/ Galaxy S20 Ultra的108MP相機 包含了這些提高亮度、解析度的技術

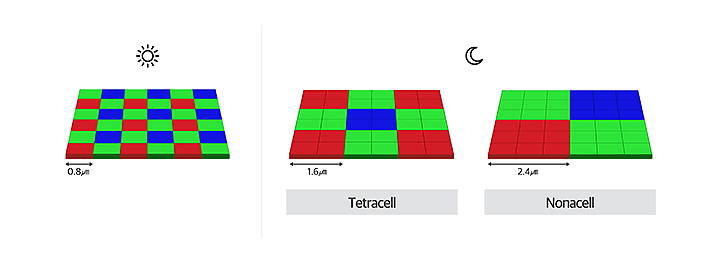

HM1有1/1.33吋大,上面佈滿了1億800萬個畫素,每個畫素是0.8微米,基本上還是維持Bayer filter的陣列,這些畫素經過3x3排列,單位畫素就變成2.4微米,作為比對,小米10四合一(Tetracell)組成後單位畫素是1.6微米,所以雖同樣是108MP,但S20 Ultra在畫素合併後感光面積更大,這是兩者最主要的不同。也因此S20 Ultra智慧場景、夜間...等非108MP的模式,拍出來都是1200萬畫素,小米的則是1600萬畫素。

感光元件上畫素多,顯得蠻密集的,且0.8微米的單位畫素說來蠻小的,如此一來就更加要解決相鄰畫素色彩干擾的問題,三星的解決方法是ISOCELL Plus技術。

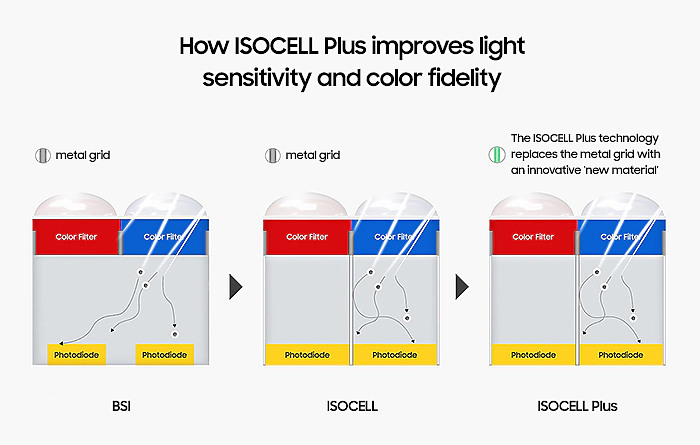

不同色彩的畫素間,多少會有色彩溢出互相干擾的問題,這會導致畫質下降,因此在畫素間會加上物理金屬屏障做隔離,讓光線更集中在每個畫素上,被光電二極體吸收,但這作法多少還是會耗損掉一些光能量,ISOCELL Plus則是採用Fujifilm開發的新材料做像素間的屏障,進一步減少光的反射跟損耗,讓光電二極體吸收到更多光線,讓小面積畫素發揮最大的性能。根據三星的資料,這解決方案在低光下可以提高15%感光度。
解釋/ Galaxy S20 Ultra的108MP相機 包含了這些提高亮度、解析度的技術

另外感光元件提供了Smart-ISO。
感光元件本身會有一個基本的感光能力(Native ISO),若環境太暗,需要超出基本ISO的感光度,就需要透過放大器將光照後產生的電流訊號放大,Smart-ISO是感光元件裡包含的一個低功率及一個高功率放大器,可根據環境亮度,選擇光轉電訊號的增益程度,達到最佳光電轉換的機制,就能在較亮或較暗的環境下,有最適當的感光度,避免產生不必要的噪點。
而Super-PD在Galaxy S9之後就出現了,是進階版的PDAF對焦,標榜在光線不好的環境,或是對著移動中的物體,還是可以準確估算距離,快速對焦。
此外HM1的108MP可以不需放大,就產生3x無損變焦的1200萬畫素影像,計算時不用透過處理器SoC,而是可以直接利用嵌入式硬體IP轉換畫素。

Nona-binning及re-mosaica是S20 Ultrag上才有,其他技術也出現在S20及S20 plus的6400萬畫素相機上。
三款S20都用了與前代不同的感光元件跟模組,至少試拍S20 Ultra後,覺得算法風格也有一點不同,錄影功能也豐富很多,真的是一套全新的相機系統。
