主要原因不外乎是網友不會做/沒工具/不知道哪邊買材料!
零件的購買地點:我是在台北新生南路/八德路交界處的國際電子廣場B1買這些材料:
MicroUSB焊接式公頭,1顆20元,10Φ熱縮套管,1米19元,源達電子購入(熱縮套管做1顆大概用1.8公分,要多做的人才買這麼長...只做1.2顆不怕難看的話,可以用水電膠帶包一包)
301KΩ精密電阻,1顆1元..沒單賣,1次要買10顆!源達出門口左轉到底的祥昌電子有賣!
整體來說,只做1顆解三鍵工具,材料費要花上49元,做10顆以上的話成本才會趨近22元!
詳細說明製作過程.....

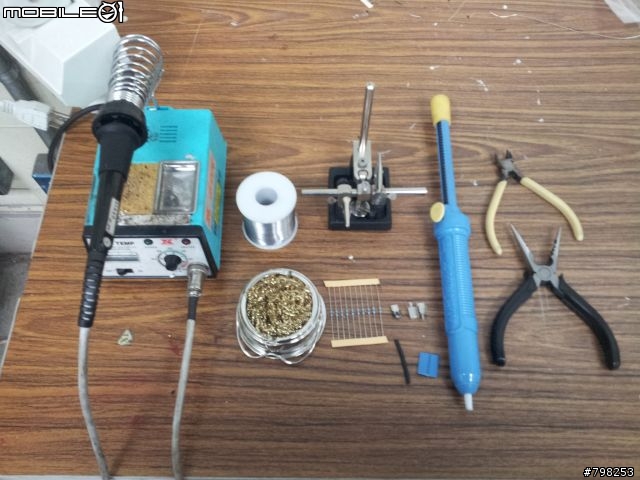

1.首先介紹我手邊的製作工具/零件:
工具:溫控烙鐵.除錫球.吸錫器.零件固定夾.焊錫.斜口鉗.尖嘴鉗
零件:MicroUSB Type-B 焊接式公頭.301K歐姆精密電阻(色碼:橙黑棕橙棕).熱縮套管
2.使用零件固定夾將MicroUSB接頭固定,並將第4.5腳位過錫

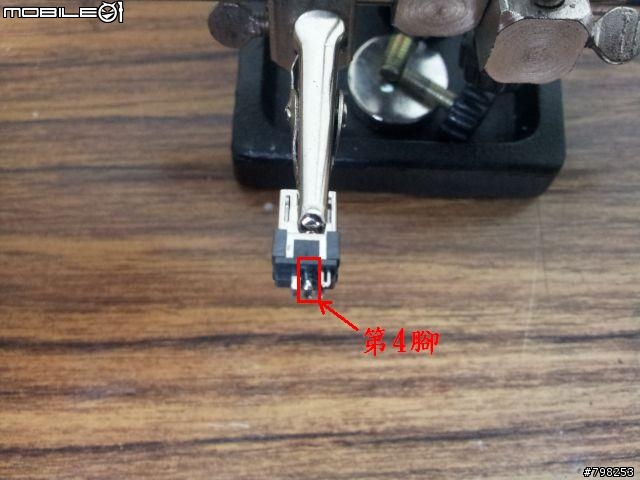

第4腳位

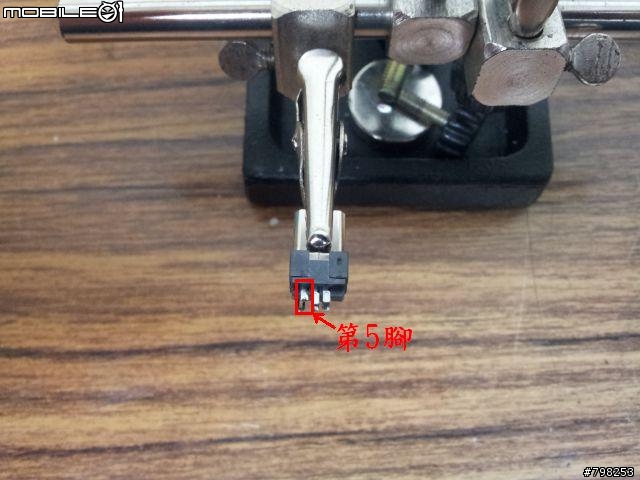

第5腳位

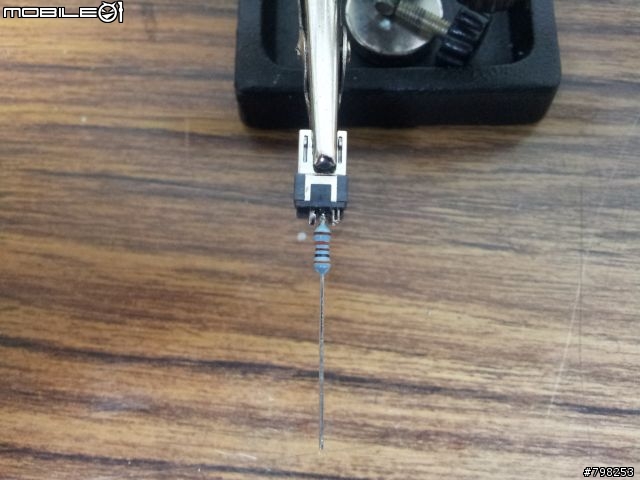

3.將301K歐姆精密電阻剪短並過錫,與MicroUSB接頭的第4.5腳焊接起來

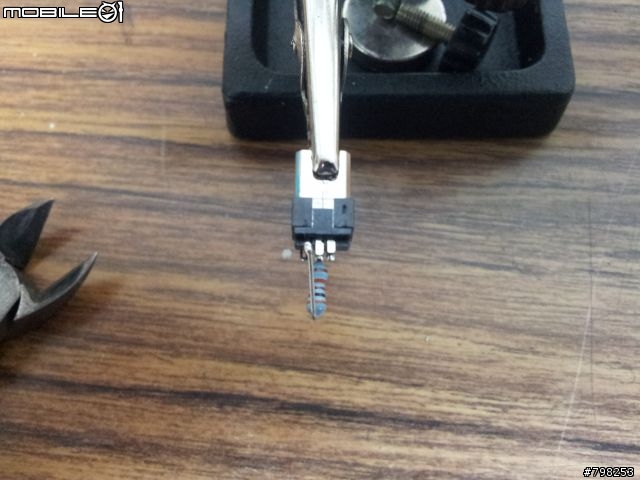

301K歐姆精密電阻焊接MicroUSB接頭第4腳位
301K歐姆精密電阻焊接MicroUSB接頭第5腳位

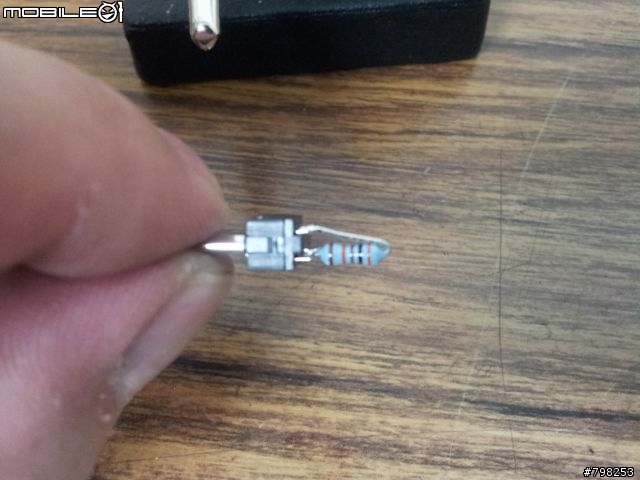

4.焊接完大致是這樣~

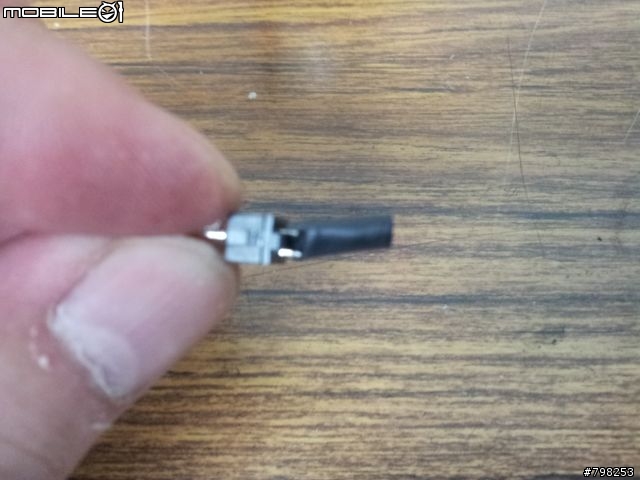

5.將電阻使用熱縮套管先包覆起來!

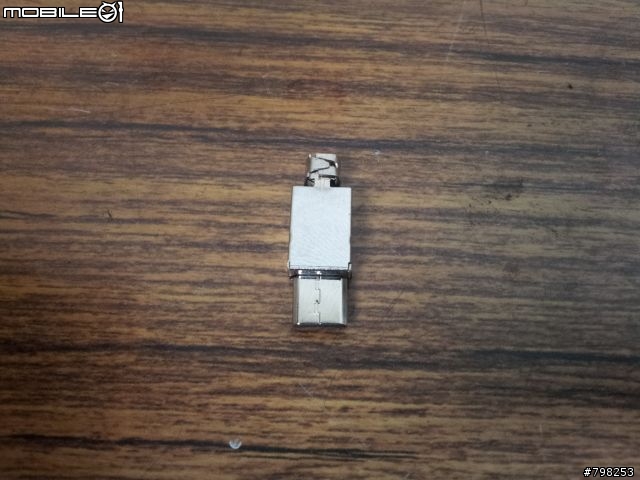

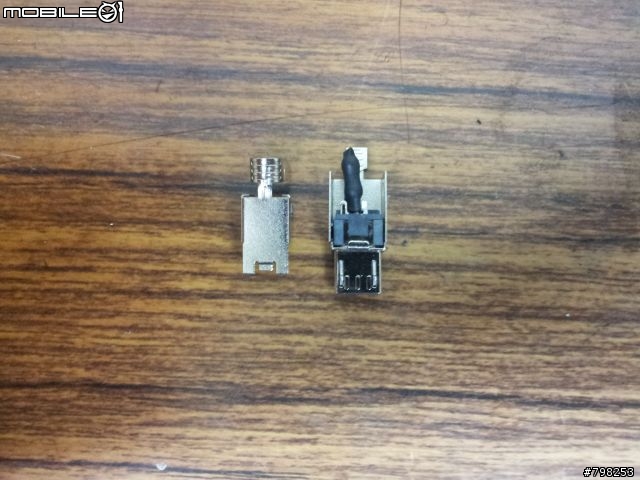

6.將MicorUSB接頭與金屬外殼合體

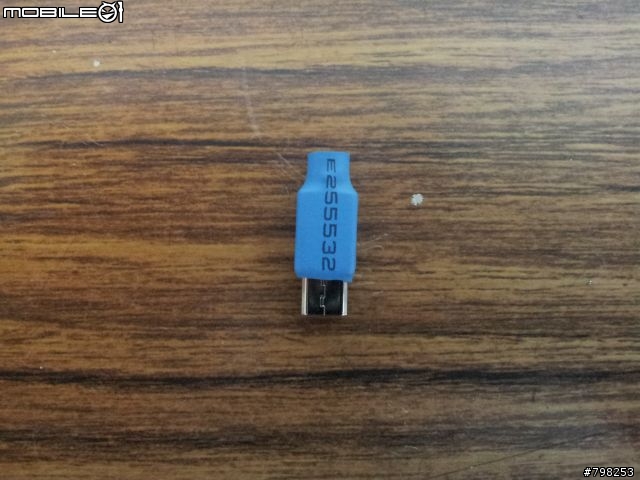

7.最後再將製作好的解三鍵工具加上熱縮套管,完成囉!
手機拍攝...傷了網友的眼睛,在這邊說聲抱歉~
PS:在這小發牢騷一下,網路上賣1顆解三鍵100塊~200塊的人~如果連運費就算了,畢竟工具也是要花錢去買的!如果不含運費...是不是賺很大?買了還不一定能用(因為都用普通300K歐姆電阻去做,有5%電阻誤差)...
