請教各位大大:小弟爬了文後卻還是搞不清楚4-5是那兩個接點(一面有三個，另一面有兩個接點)，可請會的人指點一下嗎?
看起來也確實能省點拆的時間，剛剛是徒手抓著兩顆歐姆接觸只有兩端子的那端，不過沒看見挖礦，不知亂接會不會搞壞?

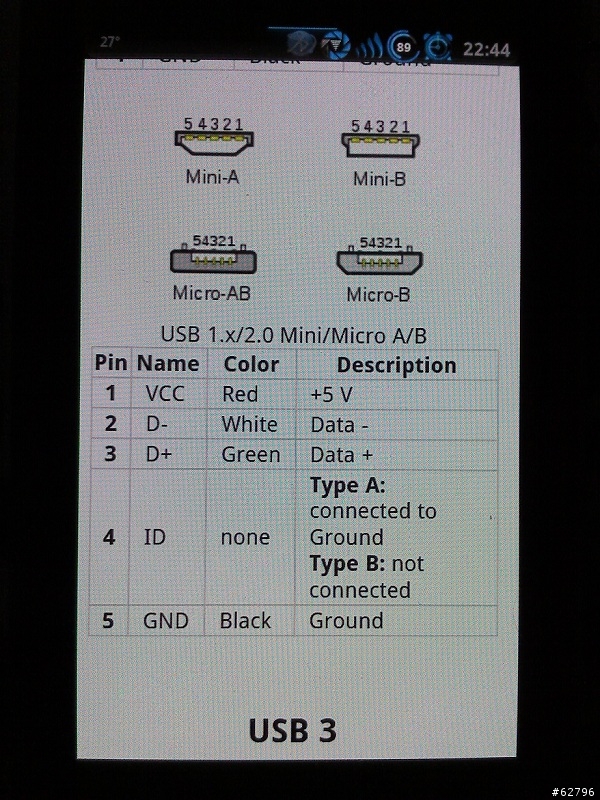

不是都把圖印下來了嗎????

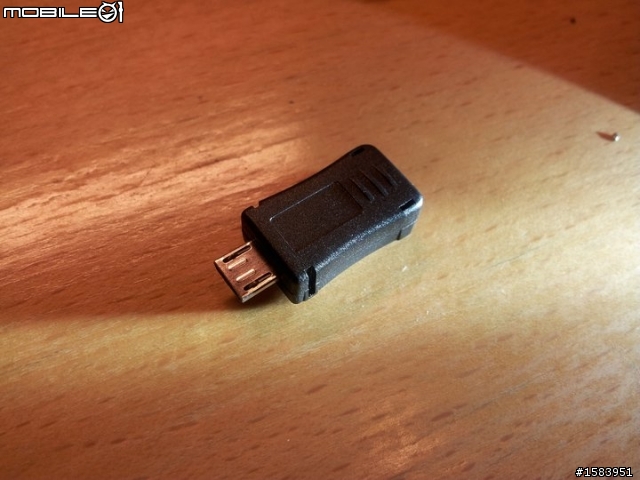

把這個Micro USB接頭....預計會插進手機的那端向著自己....

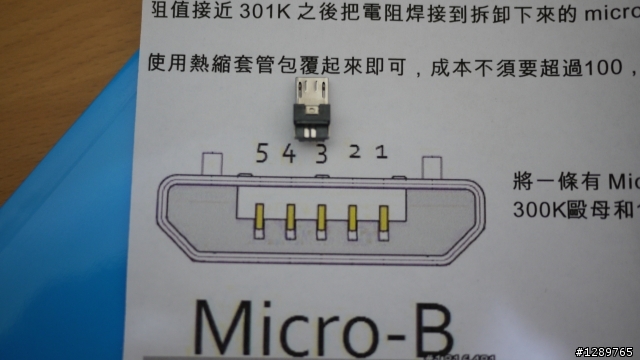

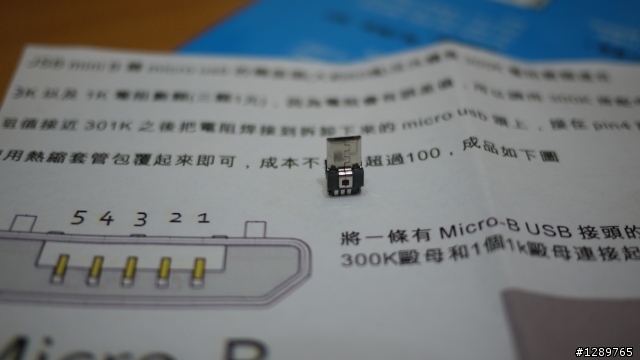

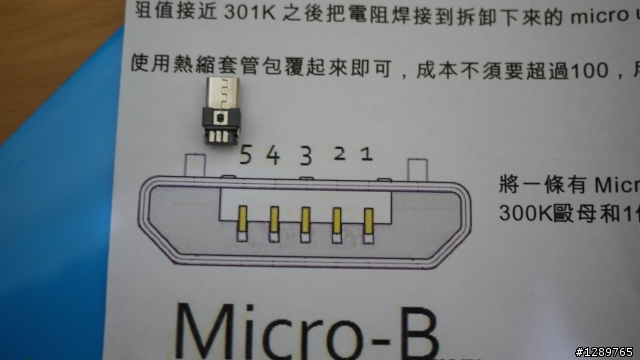

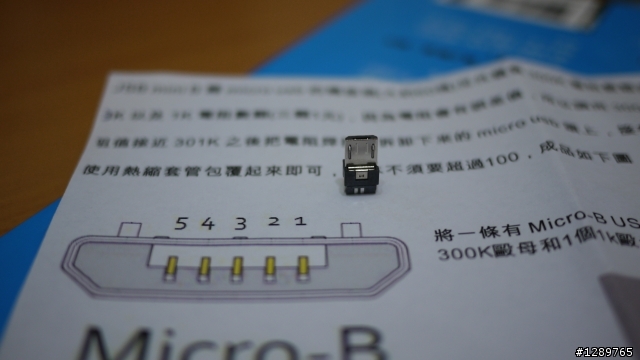

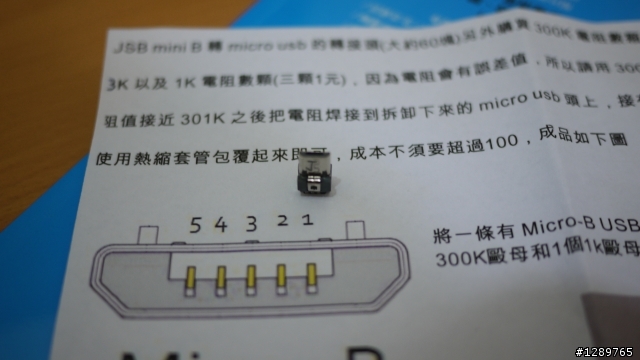

然後看一下你印的圖....調整成妳現在看見的材料角度
會不會覺得有點眼熟????
有沒有發現第4 5個接點????

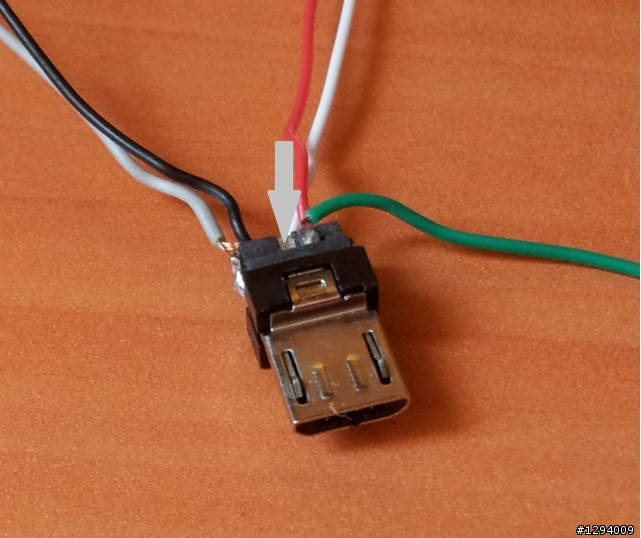

至於要焊電阻的那邊....
接點雖然分成上下兩排
但是因為要加工的是最旁邊的那兩個接點....
所以請保持著剛剛拿著材料的姿勢....
就會發現其實是上下兩排....最靠旁邊的那兩個....( 這個其實要參照另一篇文的照片
換句話說....
應該是
1 3 5
2 4 空
接下來的難題就會是....
該怎麼用把電阻焊上去了~~~~~
請加油~~~~~
