無論怎麼充電換電池都叫不醒,心想這下要花大錢了...
三星也太神算了吧,用2年就直接故障要我換新機了嗎?但我是30個月的約阿...還有近半年怎辦???
於是找了Note2當備用機,開始了以下歷程分享給大家或是有同樣狀況的機友.
雖然此帖有點對手機維修業有些不好意思(不要砲我)
,但最後基於省錢至上的理念還是分享給大家.-------------------分隔線---------------------------------------------------
死機當天就開始下面步驟
1.確認約多久到期.....結果殘念
2.上網物色新手機......不知為何有種莫名的喜悅油然而生
最後上檔次的手機都要2萬上下,i6+更是不在這個價錢等級....結果殘念
3.上網找維修店及相關費用,最後找到新莊有連鎖店,直接殺去問要多少費用,當下店員很熱心幫我檢測
取下電池後接電源供應器,在未開機下顯示有小電流產生,店員表示應該是主板哪個元件或是一串元件壞掉,維修分2種
一是慢慢查哪裡壞掉,叫料再維修...非常耗時
二是直接換主機板要價4200的樣子有點忘了
也說剛修好一台跟我一樣是NOTE3,不過他是直接換主機板,壞掉現象跟我一樣
後來想想換主板要4千多,不如去買小米之類的手機且還是新機勒...最後作罷不修了
4.上網找有沒有類似的文可以參考,不過大多是廣告手機維修的,還以一些是甚麼字庫門的..我也搞不清楚
--------------------分隔線-----------------------------------------------
後來心想都已經過保固了又不打算花錢修就想把她拆開死馬當活馬醫,本人是EE底的雖然不是很強...哈哈
DIY開始
1.取下被蓋電池及數顆螺絲,把黑色塑膠蓋板小心取下注意卡勾不要斷裂,我就斷掉一個地方.....
2.取下FPC 連接器下圖圈處,要小心喔,輕輕從邊緣用鑷子挑一下就可以脫離了
(註:實際上是沒裝電池的)

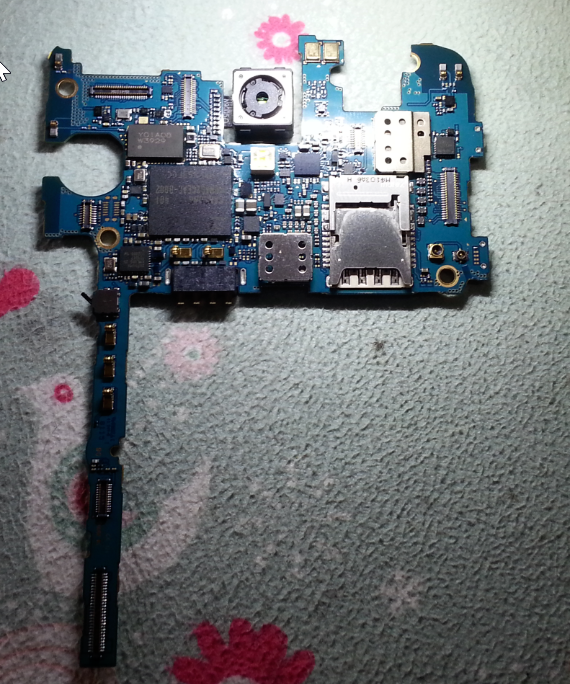

3.小心地把PCB取下

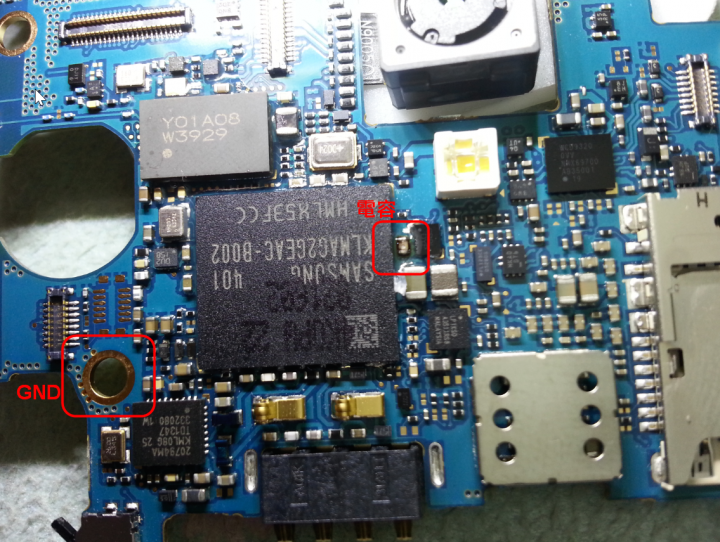

4.PCB取下後一開始也不知從何下手,所以就用電表亂量一通(切至蜂鳴檔位),但把握住一個原則電表一端固定接地,找圖片中的螺絲孔一定不會錯.
另一端找可以量的到的零件,大多是電容,電阻,BEAD之類的(BGA你也量不到),這些元件大多是2隻腳,先量電容用探棒分別
去點這2隻腳,若是只有一端電表會叫表示這個電容是沒問題的,直到我量到一個在IC旁的電容是2端都會叫時這下心裡一涼,
喔~不~是心裡一驚,嘿嘿嘿 有搞頭了.
仔細一看這個電容邊邊有被塗上類似熱熔膠之類的透明物質且有點黑黑的,另一邊的電容也有2邊短路的現象.
我就先從有黑黑的這顆先清理透明物質在卸下那電容,不料再用鑷子挑時一併把電容給弄下來了

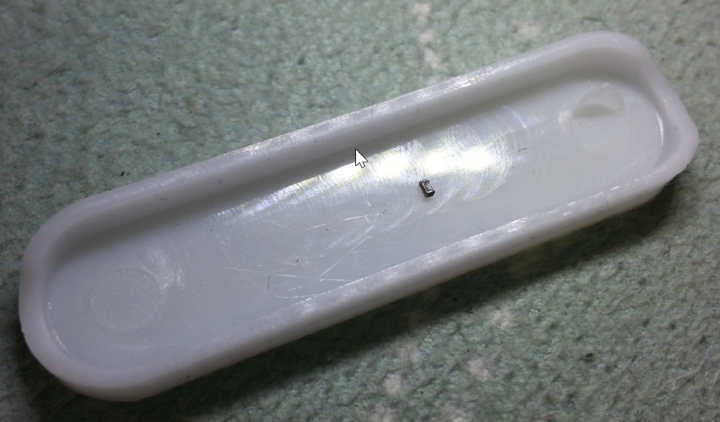

短路的電容.....
掉了電容的地方,也量一下PCB上的2點是否還短路,還好沒有
弄下來的電容一量已經是短路了,再量另一個剛剛也有短路的電容也不在有2邊會叫的現象,已經正常了
所以判斷是積層電容短路造成的~
本想拿顆0.1uF的換上但在家沒熱風槍可作業就作罷,心想一般這電容都是PWR PIN濾波用少放一顆應該沒差.
5.依序將拆下的一一裝回去再開機,嘿嘿嘿 各位觀眾出現開機畫面囉~~(太高興沒照到照片),真是太幸運了這樣就救回我的手機了!!
要聲明一下,自行維修拆機後果是要自己承擔喔,本人是以過保固且不想送修的狀況下才大膽DIY,若要比照辦理請自行衡量喔~
最後感謝收看~感恩
