I９ＯＯＯ硬解三鍵

kf167278

kf167278
個人積分：1分
文章編號：26171218

1分

樓主

2011-02-27 21:34

各位大大誰會做　硬解三鍵Micro Usb

我失敗了
這東西有點難
搞好久喔　誰會做謝謝

2011-02-27 21:34 發佈

文章關鍵字 I9OOO

wes1chen

wes1chen
個人積分：0分
文章編號：26226456

0分

2樓

2011-03-02 8:34

我有做了一個，今天下班後可以教你

wes1chen

wes1chen
個人積分：0分
文章編號：26242139

0分

3樓

2011-03-02 20:45

將一條有 Micro-B USB 接頭的連接線切開，把Pin4 和Pin5 用1個300K毆母和1個1k毆母連接起來

多放幾張照片以供參考：

焊接好後用電工膠帶包起來絕緣。

在I9000關機狀態插入此接頭，即可將I9000開機並進入挖煤礦Downloading畫面。

~啊翔~

~啊翔~
個人積分：19分
文章編號：26242348

19分

4樓

2011-03-02 20:55

咦？
我記得之前文章只要一個300歐姆的電阻
現在為什麼還要加一個1k的電阻！？

謝謝！

kf167278

kf167278
個人積分：1分
文章編號：26242462

1分

樓主

2011-03-02 21:02

謝謝大大那300- 要接4 還是 5

wes1chen

wes1chen
個人積分：0分
文章編號：26242654

0分

6樓

2011-03-02 21:11

301K電阻的兩端一端接Pin4另一端接Pin5，301K 毆母才是標準值，可以有正負2%的誤差。
我是用三用電表探棒押著縫衣針去測量插頭內Pin4 和 Pin5與後方點位的對應關係。

多一張圖片可以讓你瞭解各Pin的關係，
注意！301K毆母是301000毆母，不是你說的300毆母。

kf167278

kf167278
個人積分：1分
文章編號：26243688

1分

樓主

2011-03-02 21:53

太厲害了連這個東西都出來了
買得到嗎
所以沒有分毆母接哪邊只有300K+1K 連起來在悍上4跟5就OK了
真的非常謝謝大大

wes1chen

wes1chen
個人積分：0分
文章編號：26244558

0分

8樓

2011-03-02 22:27

買的到我就不用自己做了，但是自己做省錢，一顆電阻2塊錢，切掉一條Micro USB線80元，花不到一百元。

有了這個接頭，即使三鍵被鎖，或刷機不慎變磚，都可以救的回來。

祝你製作成功！

kf167278

kf167278
個人積分：1分
文章編號：26280753

1分

樓主

2011-03-04 11:57

請問一下我今天有去買材料想說今天放假趕快來做
結果電阻有分瓦數他有 1W但賣 2W 1/4W 1/2W 要買哪個
300K 跟 1K 要買幾瓦的

irobeg

irobeg
個人積分：163分
文章編號：26282012

163分

10樓

2011-03-04 12:56

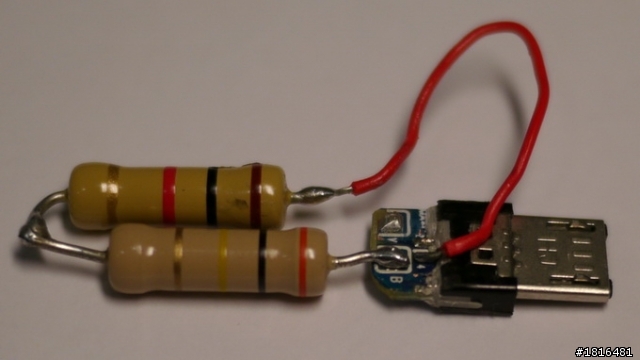

住台中的話可以到一家叫廣X(X華)的電子材料買材料，他們也有提供網路訂貨寄送到府(有網路商城)，

只要買一顆 USB mini B 轉 micro usb 的轉接頭(大約60塊)另外購買 300K 電阻數顆還有

3K 以及 1K 電阻數顆(三顆1元)，因為電阻會有誤差值，所以請用 300K 搭配串連另外兩種讓他

阻值接近 301K 之後把電阻焊接到拆卸下來的 micro usb 頭上，接在 pin4 跟 pin5 ，最後在

使用熱縮套管包覆起來即可，成本不須要超過100，成品如下圖

回樓上的使用幾W都可以~不過建議你用小顆一點的，成品才不會太大
