這次就來講講看電容式觸控面板的罩門之一：45度斜線的直線性
現在多數的電容式觸控面板，是以XY軸兩層菱形圖樣的透明導電膜交疊來組成感應電極，大概像下圖這樣
利用兩軸電極之間的互相感應以及跟手指之類的導電物互相感應，來得知目前使用者觸控的位置
這裡就要講一下解析度與插值運算的關係了。
現在流行的智慧型手機，螢幕解析度至少都有320*480以上，更進階的甚至到達720*1280。但是呢，剛剛提到的XY軸感應電極，由於電路設計複雜度與製程因素考量，一個面板的X或Y軸頂多十幾二十條，那手機要如何知道使用者摸的是在螢幕的哪個點上呢？就需要作插值運算了。
最簡單的插值運算，就是在各個感應點之間用多次項曲線畫連連看，把每個點連接起來之後，就可以得到最高點的位置了，當然實際上應用的時候還要考慮很多因素例如邊界效應、抗雜訊或抗誤點及鬼點等等，在這邊就不多贅述
===============================================================
好，前面講一大堆，相信已經有一半以上的人看不下去想按上一頁了，現在趕快來講本篇文章的重點：45度斜直線
45度的斜線，剛好橫跨在X與Y軸的圖樣中間，來回交錯，考驗的是面板插值演算的準確性
我們可以用一些簡單的軟體來測試一部裝置的觸控面板品質
例如：Autodesk推出的 SketchBook Moblie Express或其他可以畫畫的軟體
安裝好軟體之後，打開並用你的手指或觸控筆或任何可用於電容觸控的東西(如洋芋片袋子、汽車玻璃隔熱紙或藍色木漿海綿、濕毛巾等等)，在畫布中以45度角，慢慢的畫下斜線。速度大概就是你想嘗試著在沒有尺的紙上畫下直線的速度
你可能會發現，畫出來的線不是直的，而是在你的指間來回左右蛇行遊走

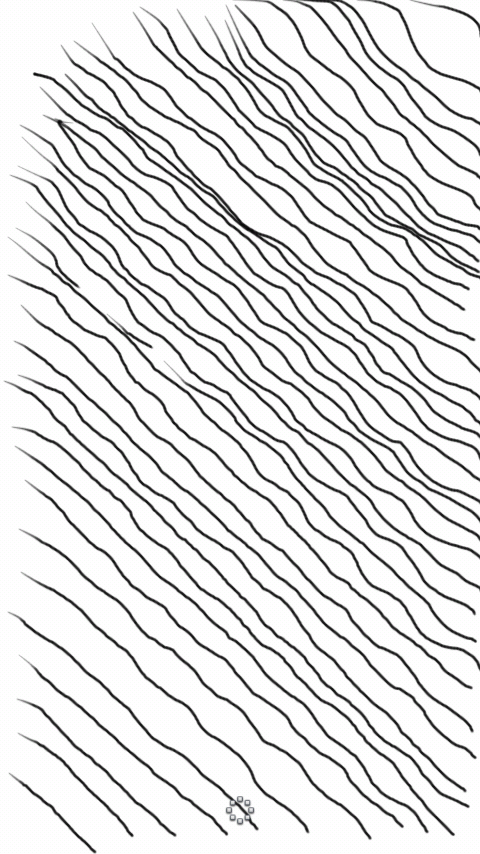

這是我在Defy上畫出的圖形
抖線的波形大小，就大約是一個感應區塊的大小
觸控面板所使用的材料，控制晶片及內部演算法的等級等等都會影響到觸控是否精確
而Defy在硬體如此高CP的情況下，勢必有部分東西是被犧牲掉的，這裡我們就可以看到，在一般人較不會在意的斜直線性上有被捨棄的痕跡。
各位有興趣的話也可以一起來試試看，什麼樣的手機，會畫出什麼樣的直線
據了解蘋果哀系列的產品，是比較少會有這樣的情況(單點時)，也不難理解其產品高價位的道理
以上，感謝各位的收看
